Thema: 3D-Querschnitt WF2 (2639 mal gelesen)
|
Morgenweg
Mitglied
Konstrukteur, Ausbildungsleiter Konstruktion
   Beiträge: 450
Registriert: 28.06.2002 Creo Parametric 4.0 M090
Keyshot 6
HP Z400 Workstation
Intel Xeon W3565 3.2GHz
20GB RAM
NVIDIA Quadro FX 3800
Windows 7 Professional SP1
|
erstellt am: 20. Okt. 2008 10:08  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen! Ich suche nach einer Möglichkeit, einen 3D-Querschnitt zu erstellen.
Soll heißen, ähnlich wie ein Stufenschnitt, aber in 2 Richtungen gestuft.
So daß ich aus einem Quader quasi ein Achtel herausschneide... Das ganze mit der WF2! ------------------
Schöne Grüße aus Wegberg Bernhard Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
INNEO Solutions
Moderator

Beiträge: 2738
Registriert: 04.06.2003 StartupTools2016
Creo 2.0+3.0
WF4, WF5
KeyShot 6.0
IsoDraw CADprocess 7.3
HP ZBook 17 G2
i7 2,5GHz; 32GB RAM
Windows7 64bit
|
erstellt am: 20. Okt. 2008 11:17 <-- editieren / zitieren --> Unities abgeben: Nur für Morgenweg
|
Morgenweg
Mitglied
Konstrukteur, Ausbildungsleiter Konstruktion
Beiträge: 450
Registriert: 28.06.2002 Creo Parametric 4.0 M090
Keyshot 6
HP Z400 Workstation
Intel Xeon W3565 3.2GHz
20GB RAM
NVIDIA Quadro FX 3800
Windows 7 Professional SP1
|
erstellt am: 20. Okt. 2008 11:23 <-- editieren / zitieren --> Unities abgeben:
Hallo Meike! Danke für die Antwort! Das habe ich auch probiert! (Habe aber vorher noch nie mit Zonen gearbeitet...)
Ich habe über die Ebenen Vorne und Rechts eine Zone definiert.
Dann kann ich sagen: "Schraffur zeigen"... Toll, macht ProE auch...
Aber aktivieren kann ich das Ganze leider nicht, weder in der BG noch in der DRW... Irgendeine Ahnung, was ich verkehrt machen könnte? Edit: Habe mal eine Zip mit einer kleinen BG angehangen...
------------------
Schöne Grüße aus Wegberg
Bernhard [Diese Nachricht wurde von Morgenweg am 20. Okt. 2008 editiert.] [Diese Nachricht wurde von Morgenweg am 20. Okt. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
frank08
Mitglied
Konstrukteur
Beiträge: 1467
Registriert: 22.01.2004 Creo 4.0 M030
PDMLink 10.2 M030
XP64, Dell Prec. T7810
NVIDIA Quadro M2000
2.66 GHz, 16 GB RAM
|
erstellt am: 20. Okt. 2008 12:22 <-- editieren / zitieren --> Unities abgeben: Nur für Morgenweg
|
INNEO Solutions
Moderator
Beiträge: 2738
Registriert: 04.06.2003 StartupTools2016
Creo 2.0+3.0
WF4, WF5
KeyShot 6.0
IsoDraw CADprocess 7.3
HP ZBook 17 G2
i7 2,5GHz; 32GB RAM
Windows7 64bit
|
erstellt am: 20. Okt. 2008 15:00 <-- editieren / zitieren --> Unities abgeben: Nur für Morgenweg

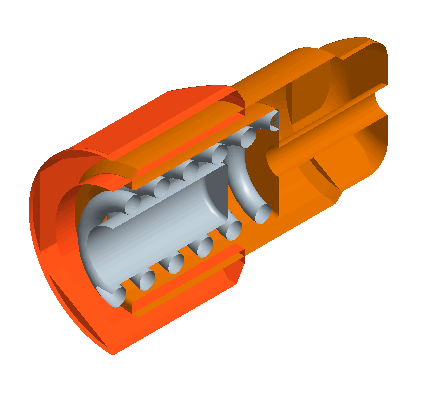

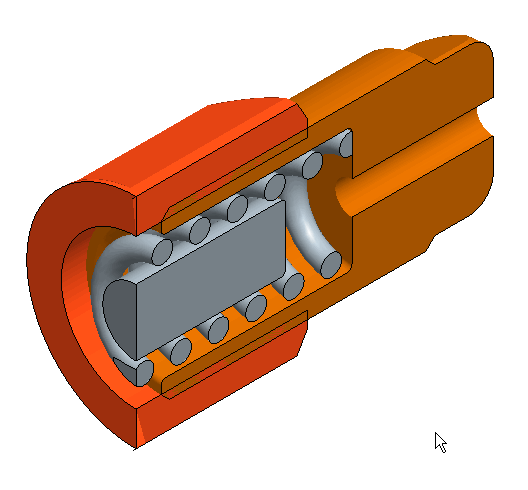

Ich habe einfach einen Doppelklick auf die Zone gemacht. Und in der Zeichnung erzeugst Du Dir eine 3D-Ansicht, in der Du den Querschnitt mit der Zone zuweist. (WF4) In WF2 gehst Du in den Ansichtsmanager und kannst Dir dort nur die Sichtbarkeit zeigen lassen.
Die Darstellung in der Zeichnung als 3D-Schnitt ist erst ab der WF3 möglich. Somit wird Dir wohl nur der Baugruppenmaterialschnitt bleiben und in der Zeichnung vereinfachte Darstellungen von der BG. Meike ------------------
Neu hier?  Verwundert über manche Antworten?  Wichtige Links für noch mehr Spaß im WBF: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Morgenweg
Mitglied
Konstrukteur, Ausbildungsleiter Konstruktion
Beiträge: 450
Registriert: 28.06.2002 Creo Parametric 4.0 M090
Keyshot 6
HP Z400 Workstation
Intel Xeon W3565 3.2GHz
20GB RAM
NVIDIA Quadro FX 3800
Windows 7 Professional SP1
|
erstellt am: 20. Okt. 2008 15:14 <-- editieren / zitieren --> Unities abgeben:
|
arni1
Ehrenmitglied V.I.P. h.c.
Beiträge: 3985
Registriert: 17.12.2002 Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit
|
erstellt am: 21. Okt. 2008 07:06 <-- editieren / zitieren --> Unities abgeben: Nur für Morgenweg
Habe so eine Schnittansicht mal getestet: Definierte Zone in zwei Richtungen, im Modell paßt die Darstellung, sogar die Kanten werden nun in einer anderen Farbe angezeigt! In der Zeichnungsansicht hingegen wird die Schnittfläche nicht gezeigt! Woran liegt das bzw. wie kann man das abstellen? Gruß
Arni Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
