  Schnittansicht/-fläche nicht richtig dargestellt

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für PTC CREO

BOM Assistant für Stücklistenerstellung , eine App
Autor Thema:  Schnittansicht/-fläche nicht richtig dargestellt (2823 mal gelesen)
Timmy Turner
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von Timmy Turner an!   Senden Sie eine Private Message an Timmy Turner  Schreiben Sie einen Gästebucheintrag für Timmy Turner

Beiträge: 30
Registriert: 08.08.2008

Pro Engineer WF4/M130
Pro Intralink 3.4

erstellt am: 06. Okt. 2008 11:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


antriebsgehaeuse.zip


Hallo zusammen,

ich habe das Forum schon durchsucht, war aber nicht erfolgreich.

Ich habe bei einem Gehäuse einen Stufenschnitt eingefügt, weil ich mehrere verschiedene Bohrungen darstellen will.

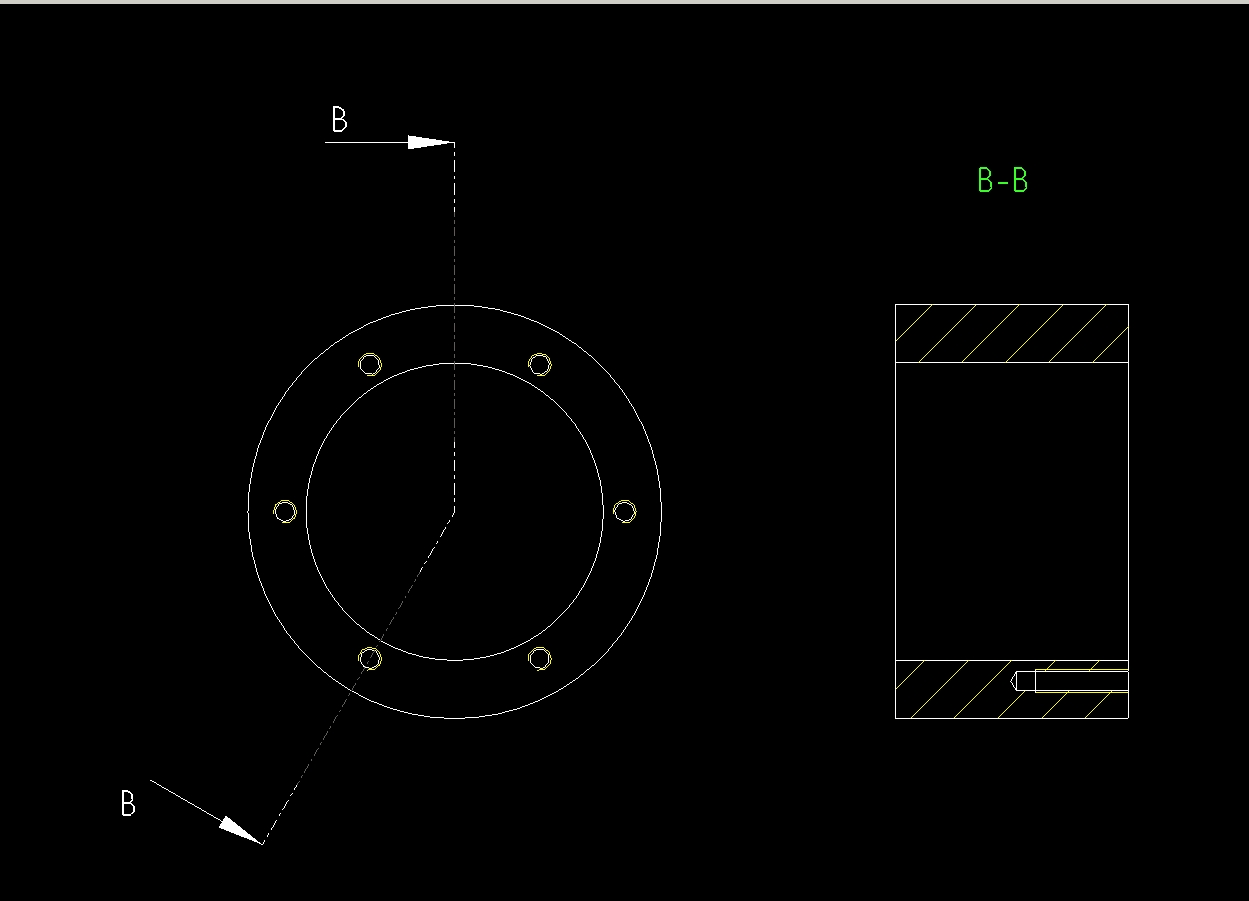

Mein Problem ist nur, dass ProE die genaue Schnittdarstellung anzeigt obwohl nur die Schnittfläche zu sehen sein sollte.
Wenn ihr euch mein Bild anschaut, dann wisst ihr bestimmt was ich meine.

Die untere Stelle, wo man noch die Außenfläche sehen kann ist doch nicht korrekt oder?
Kann man dieses Problem beheben?

Ich hoffe mir kann jemand weiterhelfen.
Danke im voraus.

------------------
MfG Timmy Turner

Chuck Norris kann ein 5eck zeichnen,
mit 4 Strichen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Markus Aurelius
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von Markus Aurelius an!   Senden Sie eine Private Message an Markus Aurelius  Schreiben Sie einen Gästebucheintrag für Markus Aurelius

Beiträge: 115
Registriert: 13.07.2007

Wildfire 3.0 M100
Intralink 3.4 M020
CT-3dEvolution 2006.447
Intel Core2 Duo
nVidia Quadro FX 1500
Windows XP64

erstellt am: 06. Okt. 2008 12:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Timmy Turner 10 Unities + Antwort hilfreich

Hallo Timmy,

eine Ansicht kann in Pro/E nur eine Projektion darstellen, heißt dass du wohl nicht drum herum kommst eine weitere Ansicht zu erzeugen...

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kernschrott
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Kernschrott an!   Senden Sie eine Private Message an Kernschrott  Schreiben Sie einen Gästebucheintrag für Kernschrott

Beiträge: 55
Registriert: 09.07.2008

Creo 2.0 M70
Windchill 10.0
Windows 7 Pro SP1
----
3,6Ghz 16GB RAM
Grafik: AMD FirePro 5000

erstellt am: 06. Okt. 2008 15:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Timmy Turner 10 Unities + Antwort hilfreich

Du kannst die Ansicht als Projektion erstellen, anschliessend in den Ansichtseigenschaften den Ansichtstyp umschalten auf Basisansicht, und den Schnitt umschalten auf Vollschnitt(abgewickelt).


Gruß

Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Timmy Turner
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von Timmy Turner an!   Senden Sie eine Private Message an Timmy Turner  Schreiben Sie einen Gästebucheintrag für Timmy Turner

Beiträge: 30
Registriert: 08.08.2008

Pro Engineer WF4/M130
Pro Intralink 3.4

erstellt am: 07. Okt. 2008 09:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


antriebsgehaeuse_neu.zip


Hi Kernschrott,

dein Beitrag hat mir weitergeholfen, aber leider hat sich daraus ein weiteres Problem ergeben.
In der Mitte der Projektionsansicht liegt nun eine durchgezogene Linie (siehe Zip) und die sollte normalerweise nicht da sein.

Gibt es dafür auch eine Lösung?

Danke im voraus.

------------------
MfG Timmy Turner

Chuck Norris kann ein 5eck zeichnen,
mit 4 Strichen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

maschinenbauheit
Mitglied
Techniker Maschinenbau Entwicklung


Sehen Sie sich das Profil von maschinenbauheit an!   Senden Sie eine Private Message an maschinenbauheit  Schreiben Sie einen Gästebucheintrag für maschinenbauheit

Beiträge: 600
Registriert: 13.02.2007

erstellt am: 07. Okt. 2008 10:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Timmy Turner 10 Unities + Antwort hilfreich

Meines Wissens nicht (ich lass mich aber gerne eines besseren belehren), das ist die "Klapp"achse für Deinen Schnitt.
Deswegen mach ich schon lange für sowas einen "Extra"schnitt.

Aber schau auch hier: http://ww3.cad.de/foren/ubb/Forum12/HTML/014911.shtml#000000
------------------
A Journey into Darkness, a Journey into Mystery, a Journey into ProEngineer

[Diese Nachricht wurde von maschinenbauheit am 07. Okt. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CadKD
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von CadKD an!   Senden Sie eine Private Message an CadKD  Schreiben Sie einen Gästebucheintrag für CadKD

Beiträge: 1752
Registriert: 14.08.2002

SWX 2020 SP5
ProE WF IV, M120

erstellt am: 07. Okt. 2008 10:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Timmy Turner 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Timmy Turner:
Hi Kernschrott,

dein Beitrag hat mir weitergeholfen, aber leider hat sich daraus ein weiteres Problem ergeben.
In der Mitte der Projektionsansicht liegt nun eine durchgezogene Linie (siehe Zip) und die sollte normalerweise nicht da sein.

Gibt es dafür auch eine Lösung?

Danke im voraus.


Kann es grade nicht ausprobieren, deswegen nur ein Tip zum ausprobieren:

Kann man die Linie vielleicht einzeln ausblenden?

------------------
Gruß

CadKD

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kernschrott
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Kernschrott an!   Senden Sie eine Private Message an Kernschrott  Schreiben Sie einen Gästebucheintrag für Kernschrott

Beiträge: 55
Registriert: 09.07.2008

Creo 2.0 M70
Windchill 10.0
Windows 7 Pro SP1
----
3,6Ghz 16GB RAM
Grafik: AMD FirePro 5000

erstellt am: 07. Okt. 2008 10:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Timmy Turner 10 Unities + Antwort hilfreich




Doch, die Möglichkeit gibt es, denn in unseren Zeichnungen ( WF3 ? )sind diese Kanten nicht da. Ich habe nur noch nicht herausgefunden wie ich darauf Einfluß nehmen kann...

Eine temporäre Lösung wäre vielleicht die Kanten über: #Ansicht #Zeichnungsanzeige #Kantendarstellung #Ausblenden auszublenden.

Ich kann nicht prüfen ob das geht, ich habe die Kanten ja nicht.

Gruß

Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Timmy Turner
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von Timmy Turner an!   Senden Sie eine Private Message an Timmy Turner  Schreiben Sie einen Gästebucheintrag für Timmy Turner

Beiträge: 30
Registriert: 08.08.2008

Pro Engineer WF4/M130
Pro Intralink 3.4

erstellt am: 07. Okt. 2008 14:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,

ich habs versucht aber man kann die mittlere Linie leider nicht ausblenden.
Ich danke euch trotzdem für eure Hilfe.

------------------
MfG Timmy Turner

Chuck Norris kann ein 5eck zeichnen,
mit 4 Strichen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ford P.
Mitglied



Sehen Sie sich das Profil von Ford P. an!   Senden Sie eine Private Message an Ford P.  Schreiben Sie einen Gästebucheintrag für Ford P.

Beiträge: 842
Registriert: 26.05.2008

WF2 m230
WF4 m040
Intralink 3.4 m040
Intralink 3.4 m060
HP 8710w

erstellt am: 07. Okt. 2008 17:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Timmy Turner 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Kernschrott:
Doch, die Möglichkeit gibt es, denn in unseren Zeichnungen ( WF3 ? )sind diese Kanten nicht da. Ich habe nur noch nicht herausgefunden wie ich darauf Einfluß nehmen kann..

Das dürfte in diesem Fall daran liegen dass im "Knick" kein Material vorhanden ist.

Ford P.

------------------
Es gibt eine Theorie, die besagt, wenn jemals irgendwer genau rausfindet, wozu Pro/E da ist und warum es da ist, dann verschwindet es auf der Stelle und wird durch etwas noch Bizarreres und Unbegreiflicheres ersetzt.
Es gibt eine andere Theorie, nach der das schon passiert ist.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kernschrott
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Kernschrott an!   Senden Sie eine Private Message an Kernschrott  Schreiben Sie einen Gästebucheintrag für Kernschrott

Beiträge: 55
Registriert: 09.07.2008

Creo 2.0 M70
Windchill 10.0
Windows 7 Pro SP1
----
3,6Ghz 16GB RAM
Grafik: AMD FirePro 5000

erstellt am: 07. Okt. 2008 18:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Timmy Turner 10 Unities + Antwort hilfreich




Das ist nicht wirklich vom Material abhängig, sondern eine Zeichnungsoption, wie gerade herausgefunden habe.

Die Zeichnungsoption: show_total_unfold_seam ( standardmäßig auf YES ) einfach auf NO setzen, und die Linien verschwinden...

Hier noch eine Klick-by-Klick-Anweisung für Timmy Turner:

RMT im Zeichnungsbereich ( ohne markierte Ansicht )
Zeichnungsoptionen

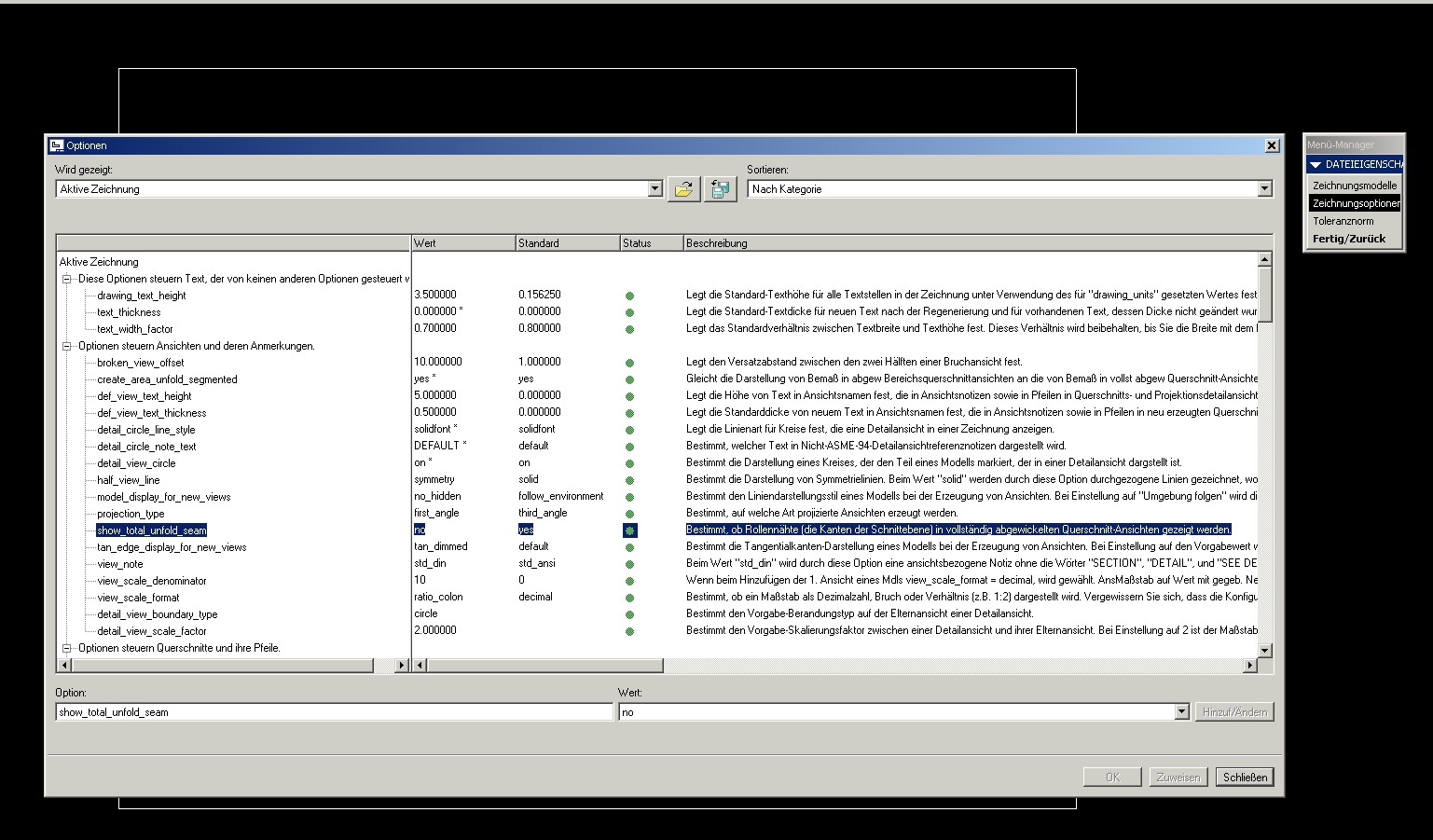

und schon taucht das im Bild gezeigte Fenster auf, die Option ändern und zuweisen, Blatt aktualisieren
