Thema: halbe Ansicht in Zeichnungsschablonen (1983 mal gelesen)
|
SteffiN
Mitglied
CAD-Admin
   Beiträge: 6
Registriert: 12.09.2008 Pro/E WF2.0
M250
|
erstellt am: 12. Sep. 2008 09:55  <-- editieren / zitieren -->   Unities abgeben:
Hallo an alle, bin dabei, Zeichnungsschablonen zu erstellen, komm eigentlich ganz gut klar, nur ein kleines Problem beschäftigt mich seit einiger Zeit:
auf die Schablone sollen verschiedene Ansichten, u.a. eine halbe Ansicht im Schnitt.
Kann nicht finden wo man von voller Ansicht auf halbe Ansicht umschalten kann.
Geht das überhaupt?
Leider habe ich zu dem Thema weder bei PTC noch im Forum was gefunden.
Danke für eure Tipps.
Steffi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Nobody333
Mitglied
Dipl. Ing. (FH) (Konstruktion)
Beiträge: 593
Registriert: 06.07.2007 HP Workstation Z400
Intel Xeon W3565 4x3,20GHz
12GB RAM
Nvidia Quadro FX1800
Windows 7 x64 Prof. SP1
Creo Parametric 2 (M100)
FoundationAdv bzw. Flex3C
Startup Tools 2013
MathCad Prime 3
|
erstellt am: 12. Sep. 2008 10:51 <-- editieren / zitieren --> Unities abgeben: Nur für SteffiN

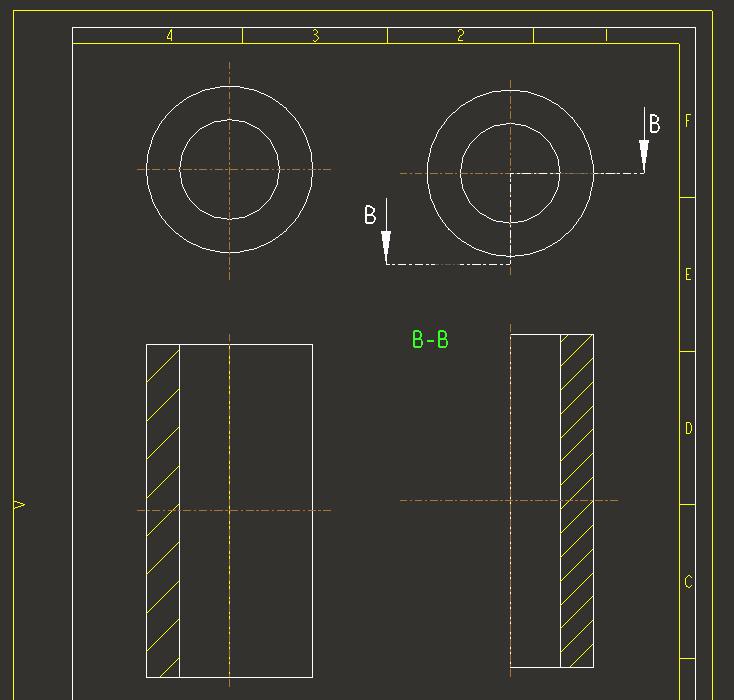

Im Bild links ist der klassische Halbschnitt zu sehen. Dazu einfach in die Eigenschaften der Ansicht gehen, einen Schnitt definieren und von Vollschnitt auf Halbschnitt umstellen. Danach wird nach der Ebene gefragt, die den geschnittenen Bereich vom ungeschnitten trennt und welche Seite geschnitten werden soll. Im Bild rechts ist eine "echte" halbe Ansicht zu sehen. Die lässt sich allerdings nur per vergewaltigtem Stuffenschnitt erzeugen. Das sollte sich beides auch so in der Schablone ablegen lassen, wenn das Modell mit dem entsprechenden Schnitt/Stufenschnitt vorbereitet ist. [Edit]
Grade hab ichs gesehen....
Herzlich Willkommen im Forum und erstmal 10 Üs für die ausgefüllte Systeminfo.
Eventuell kannst du dort noch einige Angaben zur verwendeten Hardware machen. Bei der aktuellen Frage ist es sicher nicht nötig, aber bei späteren Problemen kann die Hardware der Knackpunkt sein.
------------------
Gruß Marco [Diese Nachricht wurde von Nobody333 am 12. Sep. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SteffiN
Mitglied
CAD-Admin
Beiträge: 6
Registriert: 12.09.2008 Pro/E WF2.0
M250
|
erstellt am: 12. Sep. 2008 11:05 <-- editieren / zitieren --> Unities abgeben:
Hallo Nobody, :-) Danke! Werd ich gleich noch erledigen. mir ging´s nicht um den Schnitt, sondern um die Ansicht.

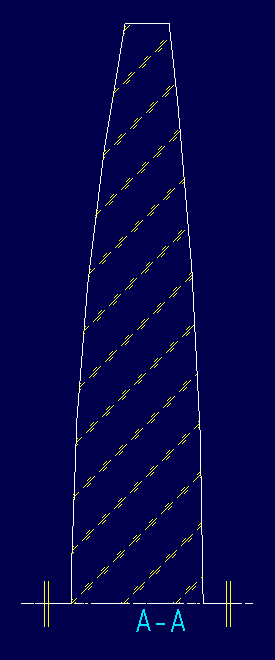

Brauche in der Schablone eine Ansicht mit Ansichtssichtbarkeit: Halbe ansicht (und Vollschnitt) Sollte am Ende so aussehen wie im angehängten Bild.
Leider ist das in einer Zeichnung, in Schablonen läßt sich das nicht umsetzten.
Oder hast du´s geschafft? Steffi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Nobody333
Mitglied
Dipl. Ing. (FH) (Konstruktion)
Beiträge: 593
Registriert: 06.07.2007 HP Workstation Z400
Intel Xeon W3565 4x3,20GHz
12GB RAM
Nvidia Quadro FX1800
Windows 7 x64 Prof. SP1
Creo Parametric 2 (M100)
FoundationAdv bzw. Flex3C
Startup Tools 2013
MathCad Prime 3
|
erstellt am: 12. Sep. 2008 11:22 <-- editieren / zitieren --> Unities abgeben: Nur für SteffiN
In der Schablone kann man nicht auf die Optionen des "sichtbaren Bereichs" einer Ansicht zugreifen. Deshalb muss man den Umweg über den Stufenschnitt gehen, den ich oben angedeutet habe. Der Stufenschnitt muss im Model passend vorbereitet sein (siehe mein Bild auf der rechten Seite). Dann ist es möglich, in der Schablone den entsprechende Schnitt zu aktivieren. (siehe Bild). Die Ansicht wird dann "halb" dargestellt. Eine andere Vorgehensweise, einer Schablone sowas auf zu zwingen, ist mir nicht bekannt. ------------------
Gruß Marco Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SteffiN
Mitglied
CAD-Admin
Beiträge: 6
Registriert: 12.09.2008 Pro/E WF2.0
M250
|
erstellt am: 12. Sep. 2008 11:28 <-- editieren / zitieren --> Unities abgeben:
Ahhhh jetzt hab ich´s verstanden... ich hatte auf eine config-Option oder ähnliches gehofft. Tja, kann man wohl nichts machen. Vielen Dank für deinen Tipp, so kann ich´s natürlich auch machen,
werd das gleich mal probieren.... ...Schönen Tag noch...
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur

Beiträge: 10679
Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit
|
erstellt am: 12. Sep. 2008 11:49 <-- editieren / zitieren --> Unities abgeben: Nur für SteffiN
Bevor ich aber zur Erzeugung einer solchen Ansicht einen Stufenschnitt nutzen würde, würde ich eine Lösung mittels Mapkey vielleicht mal prüfen. Also in der Schablone die Ansicht mit Vollschnitt definieren und dann die Ansichtseigenschaften über Mapkeys ändern. Der Stufenschnitt hätte mir persönlich zu viele unschöne Eigenschaften. Ich möchte die aber nicht alle aufzählen. ------------------
Gruß
Udo  Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!  Neu hier? Verwundert über die Antworten?  Dann schnell nachfolgende Link durchlesen.
• Richtig Fragen • Nettiquette • Suchfunktion • System-Info • 7er-Regel • Unities Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SteffiN
Mitglied
CAD-Admin
Beiträge: 6
Registriert: 12.09.2008 Pro/E WF2.0
M250
|
erstellt am: 12. Sep. 2008 11:57 <-- editieren / zitieren --> Unities abgeben:
Hallo Udo, ja, stimmt schon. Muss mir mal was schlaues überlegen. was mir beim Stufenschnitt auch nicht gefällt, im Modell wir nur ein viertel abgeschnitten. Halbschnitt wär schon besser. Mach mal ein paar Test, mal sehn was rauskommt. Danke, Steffi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
