Thema: Flächenmodelierung! (813 mal gelesen)
|
Mirko
Mitglied
Entwickler
   Beiträge: 194
Registriert: 01.09.2003 OneSpaceDesigner V13.01
Wildfire 2 M250
Wildfire 3 M110
Wildfire 4 M050
EMX4.1
EMX5.0
|
erstellt am: 19. Aug. 2008 22:29  <-- editieren / zitieren -->   Unities abgeben:
Hallo Leute, ich habe von meinem Kunden CAD-aten bekommen!

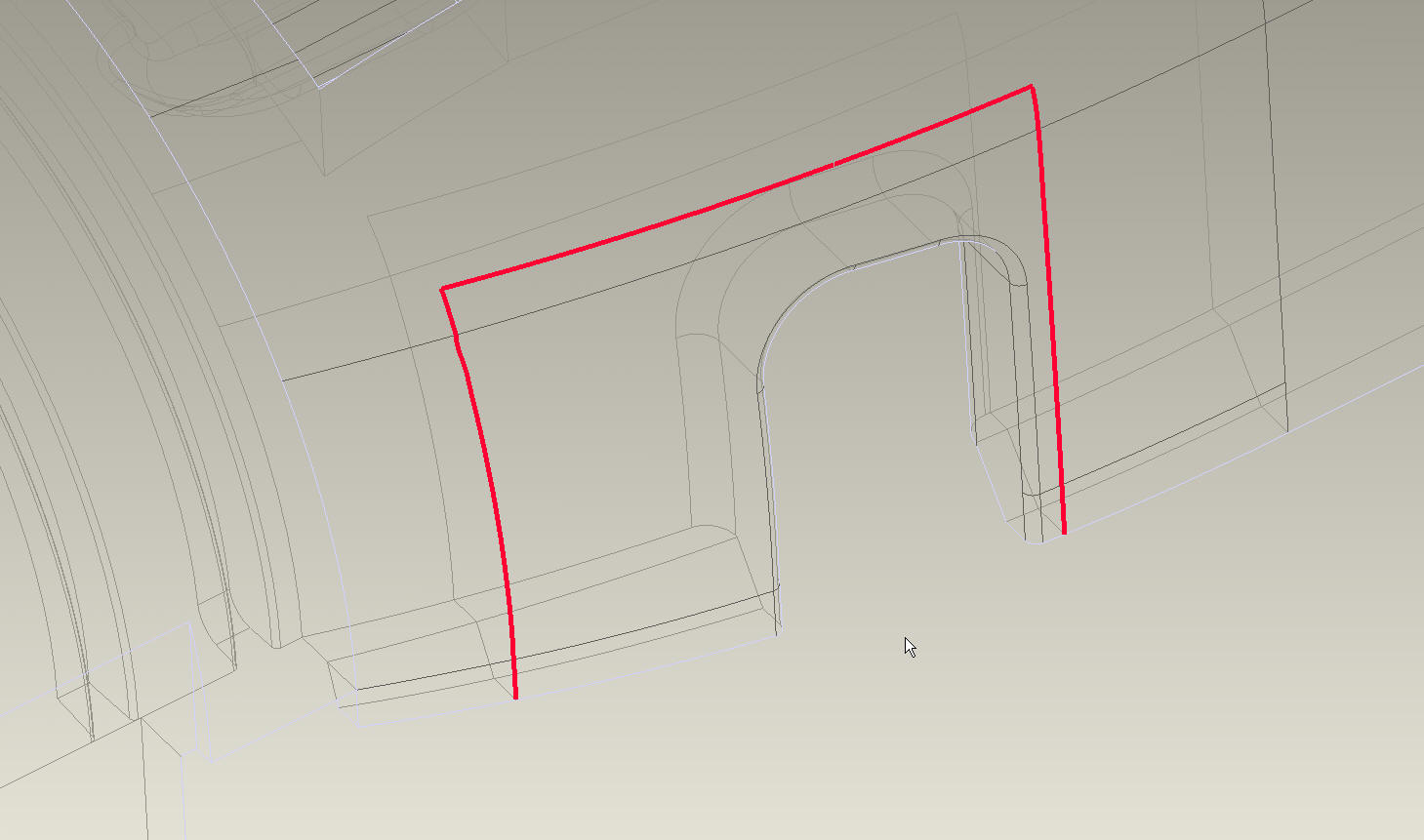

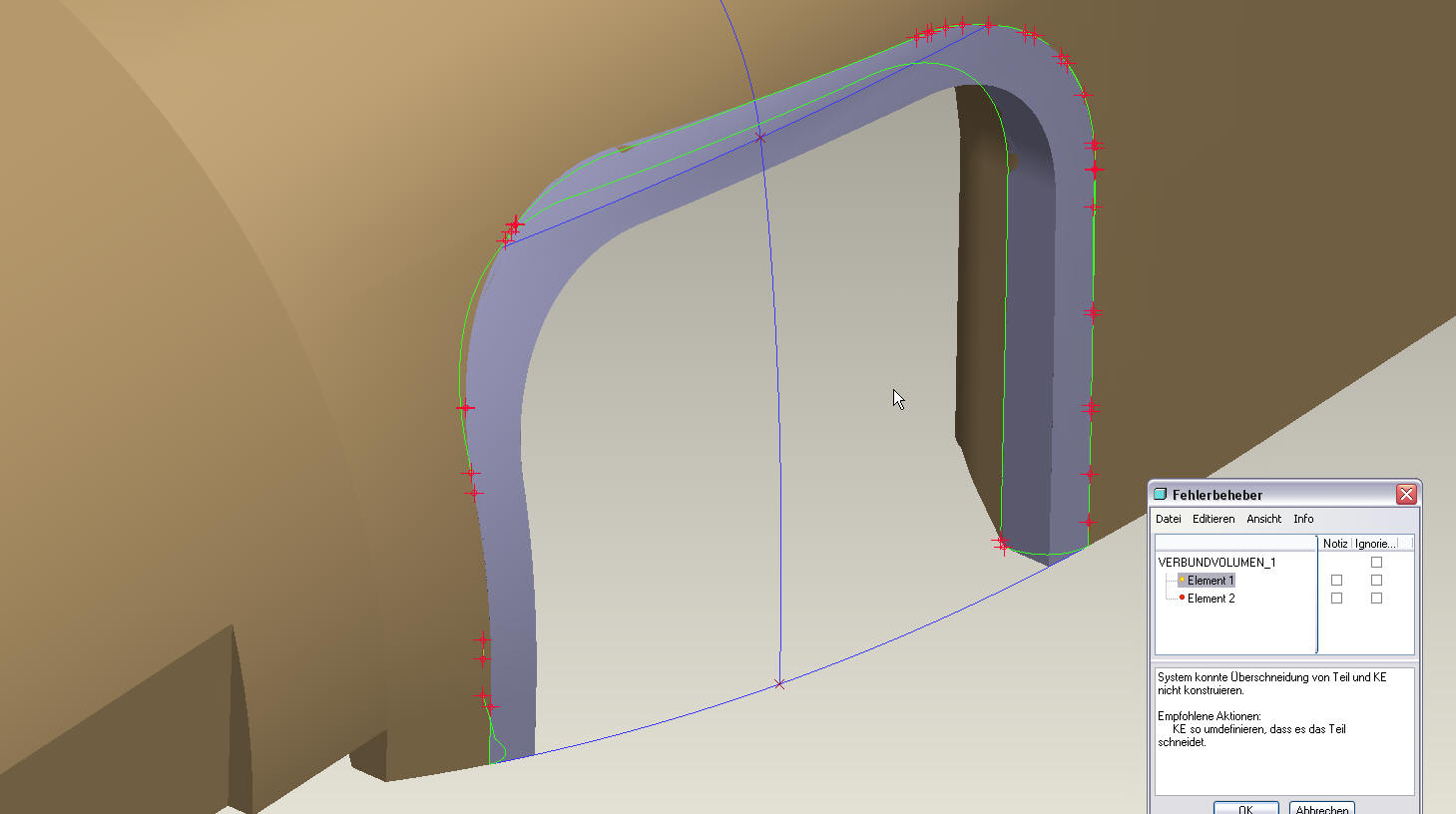

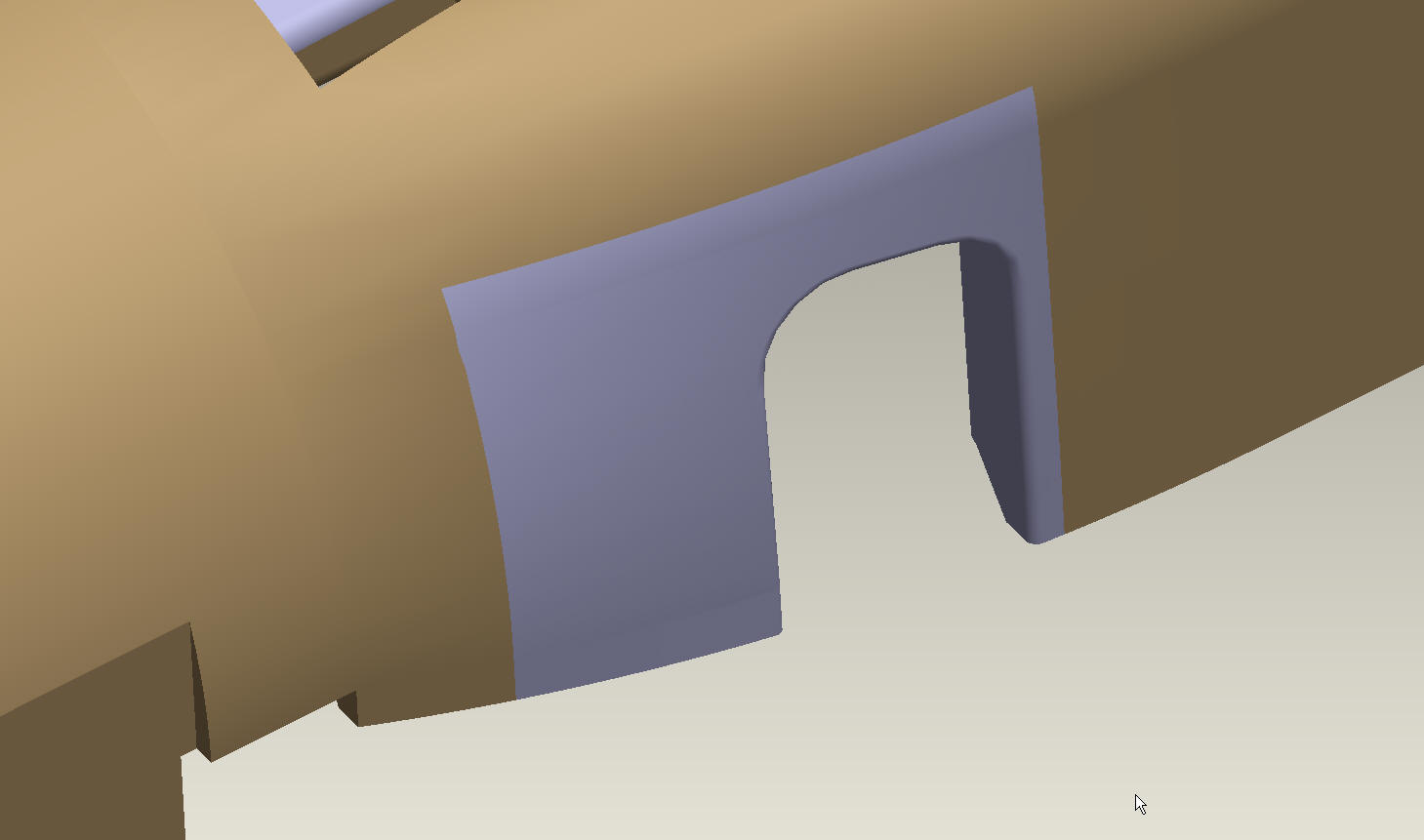

In diesen Daten ist ein Radius vorhanden, der so nicht hergstellt werden kann. Ich habe nun versucht den Radius über Flächen zu entfernen. Wennn ich nun Versuche ein Verbundvolumen zu erstellen bekomme ich die Fehlermeldung wie im Bild gezeigt. An was kann das liegen? Gruß Mirko ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
arossbach
Mitglied
Ingenieur Masch.bau
Beiträge: 1181
Registriert: 13.06.2001 CREO 4
simufact.forming 13
Windows 7 Professional Service Pack 1 64 Bit
Dell Precision WorkStation T3500
32 GB RAM
Grafik: NVIDIA Quadro 4000
|
erstellt am: 19. Aug. 2008 23:01 <-- editieren / zitieren --> Unities abgeben: Nur für Mirko
Hier scheint es so, als ab die Verschneidung der Flächen zu ungewollten Ergebnissen führt. Abhilfe kann hier nur das möglichst großzügige Ausschneiden der Radiusgeometrie sein. Dann den gesmten Auschnitt verschließen (Flächen über Berandung, wobei die untere Berandung eine Kurve mit tangetialen Endpunkten ist). Dann den Auschnitt erneut ausschneiden und so verrunden wie gewünscht. Sollte auch das zu unüberwindbaren Problemen führen, so sollte man darüber nachdenken ob ein Ansetzen von nicht tangentialen Flächen akzeptierbar wäre. Gruß ------------------
-Axel- Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jensenmann
Mitglied
Konstrukteur, Kunststoffspritzguss, Extrusion
Beiträge: 533
Registriert: 14.08.2007 Pro/e WII Beta
Pro/e WF3 M150
Pro/e WF4 M050
Pro/e Nintendo DS
EMX 5.0 M060
|
erstellt am: 20. Aug. 2008 10:45 <-- editieren / zitieren --> Unities abgeben: Nur für Mirko
... oder du klebst einen dicken Klotz über die Geometrie. Dann kannst Du die bestehenden Flächen verlängern um die gewollte Geometrie zu erzielen. Dann kannst Du auch den Radius verkleinern, bzw. weglassen. ------------------
Aller hopp, und bis dann ! Der Jensenmann Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mirko
Mitglied
Entwickler
Beiträge: 194
Registriert: 01.09.2003 OneSpaceDesigner V13.01
Wildfire 2 M250
Wildfire 3 M110
Wildfire 4 M050
EMX4.1
EMX5.0
|
erstellt am: 20. Aug. 2008 13:36 <-- editieren / zitieren --> Unities abgeben:
Danke für eure Hilfe, habe es so gemacht wie von Axel vorgeschlagen!
Hat auch ganz gut funktioniert! Ich hatte zwar einen Lehrgang für Flächen habe aber trotzdem noch so meine Probleme! Kennt ihr ein gutes Buch, oder eine Seite im Internet wo ich meine Erfahrungen ein bisschen Vertiefen kann? Gruß Mirko ------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mirko
Mitglied
Entwickler
Beiträge: 194
Registriert: 01.09.2003 OneSpaceDesigner V13.01
Wildfire 2 M250
Wildfire 3 M110
Wildfire 4 M050
EMX4.1
EMX5.0
|
erstellt am: 20. Aug. 2008 20:51 <-- editieren / zitieren --> Unities abgeben:
|
anagl
Ehrenmitglied V.I.P. h.c.
Beiträge: 4566
Registriert: 28.05.2001 CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 20. Aug. 2008 23:46 <-- editieren / zitieren --> Unities abgeben: Nur für Mirko
|
Mirko
Mitglied
Entwickler
Beiträge: 194
Registriert: 01.09.2003 OneSpaceDesigner V13.01
Wildfire 2 M250
Wildfire 3 M110
Wildfire 4 M050
EMX4.1
EMX5.0
|
erstellt am: 22. Aug. 2008 07:41 <-- editieren / zitieren --> Unities abgeben:
Hallo Anagl, zu Punkt1 das macht er nur an dem kleinen Stück. Im größeren Bereich mault ProE herum!
Zu Punkt2, kannst du mir das ein bisschen genauer erklären? Das hab ich nicht so richtig verstanden:
Zu Punkt3, werde das mal im laufe das Tages probieren. Gruß Mirko ------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cbernuth@DENC
Moderator
IT Expert for Mechanical Product Design

Beiträge: 2131
Registriert: 19.07.2001 DELL Precision 5570
GeForce P1000
Creo7.0.10.0, Creo 9.0.2.0
CATIA V5 19-24
|
erstellt am: 22. Aug. 2008 16:53 <-- editieren / zitieren --> Unities abgeben: Nur für Mirko

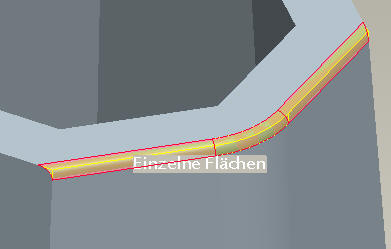

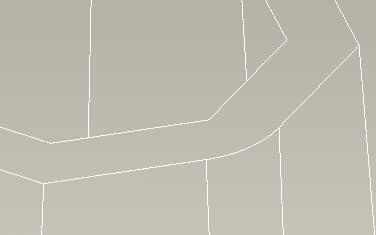

Übrigens, ab WF4 gibt es da ein eigenes Feature dafür, das "Entfernen" (remove) Dabei werden die Trägerflächen soz. "ent-trimmt"  (engl:untrim) und der Rest wird gefüllt. Damit kann man Bohrungen, Rundungen etc. verschwinden lassen. ------------------
Gruß,
cbernuth  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
