Hallo,

Man stelle sich ein plattes, rechteckiges Blech vor, wobei eine Ecke mit einer großen Fase ausgeführt sein soll. Nun möchte ich an diesen Blechkanten Laschen anbringen. Zwischen den aufgestellten Laschen soll sich eine Kehlnaht ergeben.

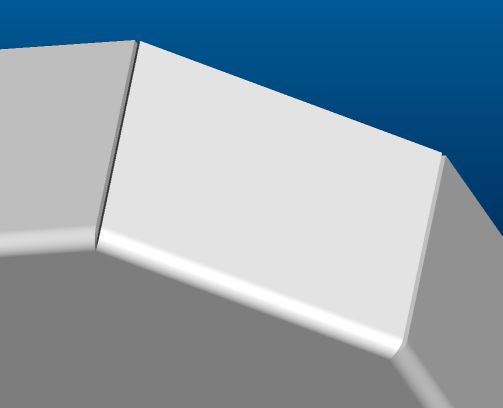

Dies möchte an einem vorhandenen Teil zusätzlich anbringen. Allerdings gelingt es mir mit ProE nicht. Wenn ich ein neues Teil aus Volumen konvertiere erhalte ich, was ich möchte (siehe Bild).

Wer weiß da Rat ?

------------------
Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Du meinst nicht zufällig das?? http://ww3.cad.de/foren/ubb/Forum12/HTML/015055.shtml

Ansonsten kann ich dir nur empfehlen für Blechteile das CAD-System zu wechseln- auch wenn ich mich in gewissen Punkten an Prö gewöhnt hab- um nicht zu sagen ergeben habe- aber sauber Blechteile zu gestalten is ohne den Weg wie du ihn schon gewählt hast-bei anspruchsvollen Teilen im angemessenen Aufwand nicht möglich..
( Jetzt gibts wieder Haue..   )

------------------
man muß wissen wie weit man zu weit gehen kann..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Kirschbaum80:
Du meinst nicht zufällig das?? http://ww3.cad.de/foren/ubb/Forum12/HTML/015055.shtml

---

Ich denke in Deinem Fall wäre das Einfachste die Konvertierung, oder Update auf WF3, da kann man dann auch mehrere Kanten in einem Laschenbefehl wählen und die Optionen für die Gehrung einstellen.

Gruß
Meike

------------------
Neu hier?  Verwundert über manche Antworten?

Wichtige Links für noch mehr Spaß im WBF:  Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

vielleicht hilft http://ww3.cad.de/foren/ubb/Forum12/HTML/008278.shtml#000018  weiter

------------------
Servus
Alois      Keine Mouseover-Werbung zwischen den Zeilen!!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Blechfase.JPG blechfase.prt.txt

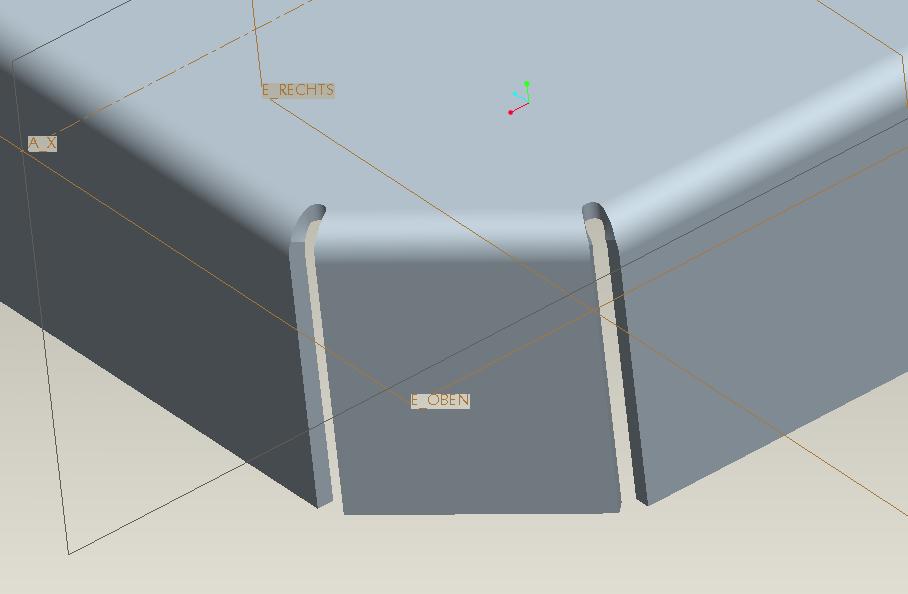

Wenn es ohne Konvertierung gehen muss und man ohne Flächen arbeiten will, dann so wie im Anhang. Die Spalte sehen etwas gross aus, sind aber kleiner als die Blechdicke. Bei deinem Beispiel sind auch keinerlei Entlastungen in den Ecken zu sehen. Das gibt Falten beim Biegen oder das Blech reisst ein.

------------------
Gruß Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@nobody
Sieht so gut aus- aber hast dir mal den Aufwand begutachtet??
Wenn jetzt nur den Spalt- der mit über 1,5mm reichlich schwierig zuzuschweißen sein dürfte- anpassen willst bist wieder ordentlich am rotieren..
mir ist es mittlerweile egal wie die Teile aussehen- werden auf der Zeichnung Vermaßt und der Arme "Blechner" darf sie schön selber modellieren und abwickeln- soviel zum Stand der Technik!! Das komische ist- es stört ihn nicht mal- ich schäme mich dafür- aber ne Abwicklung aus dem Schruz der hier manchmal rauskommt kannst keinem anbieten- un den Aufwand den hier einige betreiben um halbwegs n vernünftiges Teil zu erlangen is mir einfach zeitlich unangemessen- da kommst ja zu nix!!

------------------
man muß wissen wie weit man zu weit gehen kann..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Kirschbaum
so etwas meinte ich nicht und CAD-Wechsel für dieses Projekt ist aus verständlichen Gründen auch nicht drin.

@Meike
habs mal testweise auf WF3 probiert. Da geht's, wenn man davon absieht, daß der Spalt in der Biegung etwas aufklafft.

@Nobody
die Eckenentlastung kann man ja noch trotzdem einfügen.

Also Konvertierung kommt eigentlich nicht in Frage. Sonst müßte ich das ganze Teil neu machen. Mit Flächen ist auch nicht ideal. Die Abwicklung zu konstruieren und dann zu biegen ist auch 'ne Krücke. Also schließe ich daraus, daß es keine vernünftige Lösung in WF2 dafür gibt !

------------------
Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von rjordan:
Also schließe ich daraus, daß es keine vernünftige Lösung in WF2 dafür gibt !

---

den Satz kannst dir ausdrucken und an Monitor kleben während du am Zeichenbrett stehst..

------------------
man muß wissen wie weit man zu weit gehen kann..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von Kirschbaum80:
@nobody
Sieht so gut aus- aber hast dir mal den Aufwand begutachtet??
Wenn jetzt nur den Spalt- der mit über 1,5mm reichlich schwierig zuzuschweißen sein dürfte- anpassen willst bist wieder ordentlich am rotieren..
mir ist es mittlerweile egal wie die Teile aussehen- werden auf der Zeichnung Vermaßt und der Arme "Blechner" darf sie schön selber modellieren und abwickeln- soviel zum Stand der Technik!! Das komische ist- es stört ihn nicht mal- ich schäme mich dafür- aber ne Abwicklung aus dem Schruz der hier manchmal rauskommt kannst keinem anbieten- un den Aufwand den hier einige betreiben um halbwegs n vernünftiges Teil zu erlangen is mir einfach zeitlich unangemessen- da kommst ja zu nix!!

---

Fakt 1)
Das Teil kostet mich so wies ist etwa 5 Minuten (eher weniger).
Fakt 2)
Unser Schweisser hat lieber nen großen Spalt als anliegende Kanten.
Fakt 3)
Wir lassen auch ausser Haus ausschneiden. Gebe ich die Abwicklung als dxf raus, ist das Blech 2 Tage später da. Kriegt der "Schneider" nur ne Zeichnung, warte ich über eine Woche, vom Preisunterschied mal ganz abgesehen.

Es mag sein, dass der Blechmodus etwas mehr Klicks verlangt, als das bei einem Klötzchen von Nöten ist. Aber von unvertretbarem Aufwand zu sprechen, ist lächerlich. Es gibt im Blechsektor vielleicht 4-5 Problemstellungen, die einem immer wieder über den Weg laufen. Dafür hat man sich Kochrezepte zurecht gelegt. Und wenn man die schön nachkocht, dann klappst auch mit dem Blech in kurzer Zeit.

------------------
Gruß Marco

[Diese Nachricht wurde von Nobody333 am 07. Aug. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Nobody333:
Fakt 1)
Das Teil kostet mich so wies ist etwa 5 Minuten (eher weniger).
Fakt 2)
Unser Schweisser hat lieber nen großen Spalt als anliegende Kanten.
Fakt 3)
Wir lassen auch ausser Haus ausschneiden. Gebe ich die Abwicklung als dxf raus, ist das Blech 2 Tage später da. Kriegt der "Schneider" nur ne Zeichnung, warte ich über eine Woche, vom Preisunterschied mal ganz abgesehen.

Es mag sein, dass der Blechmodus etwas mehr Klicks verlangt, als das bei einem Klötzchen von Nöten ist. Aber von unvertretbarem Aufwand zu sprechen, ist lächerlich. Es gibt im Blechsektor vielleicht 4-5 Problemstellungen, die einem immer wieder über den Weg laufen. Dafür hat man sich Kochrezepte zurecht gelegt. Und wenn man die schön nachkocht, dann klappst auch mit dem Blech in kurzer Zeit.

[/B]

---

@ nobody
das Teil darf nicht mal ne Minute dauern- die 5 von dir kommen schon hin- und editieren im Nachgang?? Unschön..
Anliegende Kanten macht man ja auch nicht- aber ein paar Zehntel wollten die bei mir- natürlich je nach Blechstärke..

Bin das aus anderen Firmen auch gewohnt einfach ein DXF wegzugeben und die Zeichnung für die Biegemaße-übermorgen auf´m Hof-(wie du schon sagtest)- aber Das ist bei uns nicht gewollt- sollte also nicht gegen dich gehen..
Ich ärgere mich nur manchman dass ich ein Haufen Zeit damit verschwende einen Umweg( Kochrezept) auszuprobieren- und die gelingen ja bekanntlich nicht beim ersten Mal. Ich ziel da immer bisl auf die Knauserei vom Chef mal wenigstens einen Grundlehrgang zu spendieren.. sodenn

------------------
man muß wissen wie weit man zu weit gehen kann..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

blechfase_ecke.zip

Meine Methoden in WF2 mit Spalt HTH

------------------
Servus
Alois      Keine Mouseover-Werbung zwischen den Zeilen!!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Alois
Dadurch daß deine Laschen keine 90° Winkel, verlaufen die angesetzten Stück schräg. Bei 90° Winkel kann man ja einfach über LascheVerlängern den Spalt schliessen und so etwas hatte einer auch vorgeschlagen, glaube ich.
Aber mal ehrlich, dieses Gestückele kann doch auch nicht Sinn der Sache sein. Dies müßte eigentlich mit 1-2 KEs zu erzeugen sein.

------------------
Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von rjordan:
...Dies müßte eigentlich mit 1-2 KEs zu erzeugen sein....

---

Ist es doch auch. Man muss eben nur WF3 oder besser installieren. Wer eben auf Anordnung vom Chef noch mit Software arbeiten muss, die nun gut 4 Jahre auf dem Buckel hat, der darf keine Lösung nach Stand der Technik verlangen. Es würde ja auch keiner ein Onboard Navi erwarten, wenn er ein Auto Baujahr 1995 kauft.

------------------
Gruß Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Nobody333:
[QUOTE]Original erstellt von rjordan:
...Dies müßte eigentlich mit 1-2 KEs zu erzeugen sein....

---

Ist es doch auch. Man muss eben nur WF3 oder besser installieren. Wer eben auf Anordnung vom Chef noch mit Software arbeiten muss, die nun gut 4 Jahre auf dem Buckel hat, der darf keine Lösung nach Stand der Technik verlangen. Es würde ja auch keiner ein Onboard Navi erwarten, wenn er ein Auto Baujahr 1995 kauft.

[/QUOTE]

Naja, das war bei vielen Systemen eben schon vor "gut 4 Jahren" Stand der Technik. Daher muss sich ProE schon vorwerfen lassen, beim Blechmodul etwas speziell zu sein.
