Thema: EXPORT von Flächen (Skizzen) als IGES oder STEP. (1344 mal gelesen)
|
antiall0815
Mitglied
   Beiträge: 55
Registriert: 29.08.2006 Pro/E Wildfire 3+4
|
erstellt am: 31. Jul. 2008 11:35  <-- editieren / zitieren -->   Unities abgeben:
Hi, gibt es eine Möglichkeit Skizzen als IGES oder STEP Dateien zu exportieren? Ich habe quasi eine oder mehrere Skizzen im Skizzier-Modus erstellt, die auf unterschiedlichen Ebenen liegen. Die würde ich gerne Exportieren, jedoch wird die Skizzengeometrie nicht in IGES/STEP umgegsetzt, sondern nur die Farben. Die Geometriedaten werden nur exportiert, wenn ich die Skizzen beispielsweise extrudiere, was ich aber eigentlich nicht will. Hat irgendwer eine Lösung für mein Problem? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bruce
Mitglied
Konstrukteur
Beiträge: 288
Registriert: 14.12.2004 WF3
EMX 4.1
EMX 5.0
|
erstellt am: 31. Jul. 2008 11:46 <-- editieren / zitieren --> Unities abgeben: Nur für antiall0815
|
EWcadmin
Moderator
Konstrukteur (Dipl.-Ing. Maschinenbau), CAD-/PDM-Admin.

Beiträge: 3254
Registriert: 27.10.2005
|
erstellt am: 31. Jul. 2008 11:56 <-- editieren / zitieren --> Unities abgeben: Nur für antiall0815
|
antiall0815
Mitglied
Beiträge: 55
Registriert: 29.08.2006 Pro/E Wildfire 3+4
|
erstellt am: 31. Jul. 2008 12:00 <-- editieren / zitieren --> Unities abgeben:
|
anagl
Ehrenmitglied V.I.P. h.c.
Beiträge: 4566
Registriert: 28.05.2001 CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!
|
erstellt am: 31. Jul. 2008 12:40 <-- editieren / zitieren --> Unities abgeben: Nur für antiall0815
Generell gilt seperate externe Skizzen werden exportiert aber die internen Skizzen nicht mögliche Ursachen deines Problems
Config-Option intf_out_blanked_entities
Beim Exportieren werden Kurven nicht gewählt
Beim Exportieren wird via Foliensteuerung etwa ausgeschlossen
------------------
Servus
Alois Keine Mouseover-Werbung zwischen den Zeilen!!!! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
antiall0815
Mitglied
Beiträge: 55
Registriert: 29.08.2006 Pro/E Wildfire 3+4
|
erstellt am: 31. Jul. 2008 13:09 <-- editieren / zitieren --> Unities abgeben:
Hmm - und es gibt wirklich keine Möglichkeit interne Skizzen zu exportieren - das genau bräuchte ich nämlich. Eine andere Frage zu der Variante mit den Bezugskurven: Wie genau geht das? Wenn ich beispielsweise ein einfaches Rechteck gezeichnet habe, wie erstelle ich dazu die Bezugskurve?? Auf jeden Fall erstmal schönen Dank für die Anregungen... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
EWcadmin
Moderator
Konstrukteur (Dipl.-Ing. Maschinenbau), CAD-/PDM-Admin.
Beiträge: 3254
Registriert: 27.10.2005
|
erstellt am: 31. Jul. 2008 13:19 <-- editieren / zitieren --> Unities abgeben: Nur für antiall0815

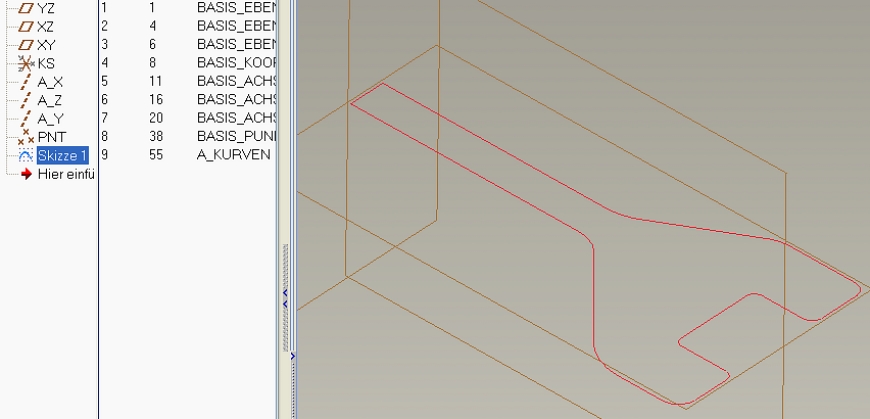

Ganzn einfach: im Part-Modus klicken auf: >Einfügen>Modellbezug>Skizze Dort eine Skizze erstellen bzw. eine gespeicherte Skizze laden. Skizze mit dem Haken abschließen. Dann: >Datei>Kopie speichren... Das richtige Format und den Sppeicherort wählen. Fertig. ------------------
Grüße aus OWL, Thomas
CAD.DE macht Spaß!
Wichtige Links für noch mehr Spaß: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities ProE macht Spaß - viel ProE macht viel Spaß ! (Zitat, frei nach meinem ProE-Beibringer) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
antiall0815
Mitglied
Beiträge: 55
Registriert: 29.08.2006 Pro/E Wildfire 3+4
|
erstellt am: 31. Jul. 2008 13:29 <-- editieren / zitieren --> Unities abgeben:
Danke für den Tip - funktioniert aber leider nicht... Ich hab es genauso gemacht, wie Du es beschrieben hast. Die Skizze nicht direkt, sondern über die Menüs, wie von Dir beschriebne erstellt. Es werden immernoch nur die Farbinformationen gespeichert.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
EWcadmin
Moderator
Konstrukteur (Dipl.-Ing. Maschinenbau), CAD-/PDM-Admin.
Beiträge: 3254
Registriert: 27.10.2005
|
erstellt am: 31. Jul. 2008 13:39 <-- editieren / zitieren --> Unities abgeben: Nur für antiall0815
|
antiall0815
Mitglied
Beiträge: 55
Registriert: 29.08.2006 Pro/E Wildfire 3+4
|
erstellt am: 31. Jul. 2008 13:46 <-- editieren / zitieren --> Unities abgeben:
|
antiall0815
Mitglied
Beiträge: 55
Registriert: 29.08.2006 Pro/E Wildfire 3+4
|
erstellt am: 31. Jul. 2008 14:09 <-- editieren / zitieren --> Unities abgeben:
Also im Moment ist mein Stand so, dass ich zuerst meine Leiterbahnzüge (Skizzen) extrudiere, daraus ein IGES File erzeuge, dieses wieder öffne und dann alle überflüssigen Flächen wegnehme und nur die Grundflächen belasse, die ja den ursprünglichen Skizzen entsprechen. Dann nochmal als IGES abspeichern und dann hab ich ja was ich will... Dieses Prozedere ist allerdings sehr aufwendig - vielleicht hat ja doch noch jemand eine Idee, wie man die Skizzen gleich direkt exportieren kann... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
EWcadmin
Moderator
Konstrukteur (Dipl.-Ing. Maschinenbau), CAD-/PDM-Admin.
Beiträge: 3254
Registriert: 27.10.2005
|
erstellt am: 31. Jul. 2008 14:13 <-- editieren / zitieren --> Unities abgeben: Nur für antiall0815
|
antiall0815
Mitglied
Beiträge: 55
Registriert: 29.08.2006 Pro/E Wildfire 3+4
|
erstellt am: 31. Jul. 2008 14:22 <-- editieren / zitieren --> Unities abgeben:
|
Ford P.
Mitglied
Beiträge: 842
Registriert: 26.05.2008 WF2 m230
WF4 m040
Intralink 3.4 m040
Intralink 3.4 m060
HP 8710w
|
erstellt am: 31. Jul. 2008 14:38 <-- editieren / zitieren --> Unities abgeben: Nur für antiall0815

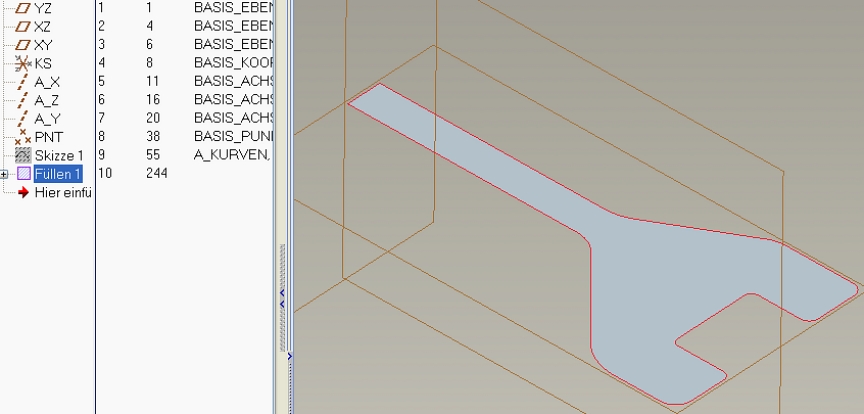

Skizze markieren dann Editieren-Füllen. Das dürfte aber nur mit geschlossenen Skizzen gehen. Obwohl die Dinger Stromkreise heißen wird das bei dir eher nicht der Fall sein. Ford P. ------------------
Es gibt eine Theorie, die besagt, wenn jemals irgendwer genau rausfindet, wozu Pro/E da ist und warum es da ist, dann verschwindet es auf der Stelle und wird durch etwas noch Bizarreres und Unbegreiflicheres ersetzt.
Es gibt eine andere Theorie, nach der das schon passiert ist. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
EWcadmin
Moderator
Konstrukteur (Dipl.-Ing. Maschinenbau), CAD-/PDM-Admin.
Beiträge: 3254
Registriert: 27.10.2005
|
erstellt am: 31. Jul. 2008 14:47 <-- editieren / zitieren --> Unities abgeben: Nur für antiall0815
|
Ford P.
Mitglied
Beiträge: 842
Registriert: 26.05.2008 WF2 m230
WF4 m040
Intralink 3.4 m040
Intralink 3.4 m060
HP 8710w
|
erstellt am: 31. Jul. 2008 14:50 <-- editieren / zitieren --> Unities abgeben: Nur für antiall0815
Hallo, ich hab grad mal zwei Kurven (externe Skizzen) erstellt und als iges und step exportiert. Hat meiner Meinung nach gut funktioniert. Man muß halt im Exportfenster den Punkt "Bezugskurven und -punkte" auch anhacken. Flächen und Volumenkörper hab ich abgewählt. Ford P. ------------------
Es gibt eine Theorie, die besagt, wenn jemals irgendwer genau rausfindet, wozu Pro/E da ist und warum es da ist, dann verschwindet es auf der Stelle und wird durch etwas noch Bizarreres und Unbegreiflicheres ersetzt.
Es gibt eine andere Theorie, nach der das schon passiert ist. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
antiall0815
Mitglied
Beiträge: 55
Registriert: 29.08.2006 Pro/E Wildfire 3+4
|
erstellt am: 31. Jul. 2008 15:03 <-- editieren / zitieren --> Unities abgeben:
|
Ford P.
Mitglied
Beiträge: 842
Registriert: 26.05.2008 WF2 m230
WF4 m040
Intralink 3.4 m040
Intralink 3.4 m060
HP 8710w
|
erstellt am: 31. Jul. 2008 15:14 <-- editieren / zitieren --> Unities abgeben: Nur für antiall0815
Zitat:
Original erstellt von antiall0815:
ES geht darum, ein dreidimensionales Schaltungslayout zu erstellen. Die Leiterbahnen selbst dürfen keine Dicke haben, befinden sich aber auf verschiedenen Ebenen...
Ahhh, jetzt hab ichs gecheckt! Das mit der Dicke hab ich glatt auf Höhe und Breite bezogen. Daher dachte ich dass Füllen nicht so der Bringer ist. Ford P.
------------------
Es gibt eine Theorie, die besagt, wenn jemals irgendwer genau rausfindet, wozu Pro/E da ist und warum es da ist, dann verschwindet es auf der Stelle und wird durch etwas noch Bizarreres und Unbegreiflicheres ersetzt.
Es gibt eine andere Theorie, nach der das schon passiert ist. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
EWcadmin
Moderator
Konstrukteur (Dipl.-Ing. Maschinenbau), CAD-/PDM-Admin.
Beiträge: 3254
Registriert: 27.10.2005
|
erstellt am: 01. Aug. 2008 07:50 <-- editieren / zitieren --> Unities abgeben: Nur für antiall0815
Zitat:
Original erstellt von antiall0815:
SUUPER - das mit dem füllen war genau das, was ich gebraucht habe. Vielen Dank Euch allen.
Schön, dann zeig uns doch mal ein Bild von Deinem Ergebnis.
Jetzt wären doch ein paar Unities angebracht, oder? Wenigstens einen? Biiiiitte...... ------------------
Grüße aus OWL, Thomas
CAD.DE macht Spaß!
Wichtige Links für noch mehr Spaß: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities ProE macht Spaß - viel ProE macht viel Spaß ! (Zitat, frei nach meinem ProE-Beibringer) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
