Hallo zusammen,

gibt es eine möglich die Standard Bezugseben, beim erstellen einer Zeichnung garnicht erst anzuzeigen?
sprich ich erzeuge eine Zeichnung möchte aber nie die Ebenen sehen wie im Anhang dargstellt,
gibt es dafür eine Einstellung?

Danke schonmal im Vorraus

[Diese Nachricht wurde von Taurus1981 am 12. Jun. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Könntest Du Deine Absicht noch ein bisschen detailieren?
Denn die Ebenen werden nie automatisch in der Zeichnung gezeigt.

Hast Du vielleicht das Problem, daß beim Erzeugen der Ansichten die Ebenen sichtbar sind? (Man sieht zwei Linien, einen hellbtaune und eine graue)
Das hat nichts mit Zeigen/Wegnehmen zu tun.
Dafür deaktivierst einfach in der Symbolleiste das Symbol für die Ebenendarstellung.
Das kann man in der config.pro auch voreinstellen:
display_planes --> no

Gruß
Meike

------------------
Neu hier?  Verwundert über manche Antworten?

Wichtige Links für noch mehr Spaß im WBF:  Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

bezug.pdf

Sobald ich eine Ansicht einfüge und auf Ansicht von Vorne gehe,
sind die Ebenen Sichtbar, und ich muß über Zeigen wegnehmen die Ebenen entfernen. Was mir aufgefallen ist, das Startteil von Inneo hat bezeichnung vorn, rechts, oben siehe link und daran liegt es warscheinlich.
kann man trotzdem die Ebenen standard Mäßig wegfallen lassen.

das man eben nicht vorne, oben und rechts in der Zeichnung stehen hat.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von INNEO Solutions:
... Denn die Ebenen werden nie automatisch in der Zeichnung gezeigt. ...

---

Widerspruch!
Meike, du nutzt Pro/E und seine Möglichkeiten zu gut aus. Dadurch merkst du manche Eigenheiten nicht.
Wenn ich eine neue Ansicht platziere und dabei keine voreingestellte Ansicht nutze (sehr unschick, aber möglich) blendet Pro/E automatisch die Ebenen ein, damit man diese zur Orientierung nutzen kann. Nach der Platzierung der Ansicht sind sie aber wieder weg, wenn vorher die Anzeige ausgeschalten war.

------------------
Gruß
Udo               Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Neu hier?     Verwundert über die Antworten?    Dann schnell nachfolgende Link durchlesen.
• Richtig Fragen • Nettiquette • Suchfunktion • System-Info • 7er-Regel • Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Taurus
Wer hat in den Startteilen die Standardebenen als Bezug definiert? Stelle sie wieder als normale Ebene ein und sie werden nicht mehr zu sehen sein, wenn die Darstellung der normalen Ebenen ausgeschalten ist.

------------------
Gruß
Udo               Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Neu hier?     Verwundert über die Antworten?    Dann schnell nachfolgende Link durchlesen.
• Richtig Fragen • Nettiquette • Suchfunktion • System-Info • 7er-Regel • Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von U_Suess:

Wenn ich eine neue Ansicht platziere und dabei keine voreingestellte Ansicht nutze (sehr unschick, aber möglich) blendet Pro/E automatisch die Ebenen ein,

---

Bahnhof

das mache ich doch auch so ansicht von vorn und dann sind die ebenen aber drin und nicht über den Button ausschaltbar,
selbst bei unserem Startteil kann man die Startbezüge nicht einfach so ausblenden sondern eben nur über Folien. Ist da vieleicht der Hund begraben?
Ich habe diese einstellungen bis jetzt so beibehalten kannte es aus meiner früheren Firma anders aber egal. Bin ja jetzt hier :-D

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Zitat:

---

Original erstellt von U_Suess:
@Taurus
Wer hat in den Startteilen die Standardebenen als Bezug definiert?

---

äh weis ich nich glaube Inneo :-P

Habe gerade gefragt soll auch so bleiben gibt es vieleicht einen Trick auch wenn die Ebenen auf Bezug stehen automatisch bei erstellung der Zeichnung diese nicht anzuzeigen? Ohne im Startteil die Ebenen über Folien auszuschalten den dann wird der Einbau wieder unangenehmer.

[Diese Nachricht wurde von Taurus1981 am 12. Jun. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kann man eventuel, ich weis nicht wie, die Ebenen umstellen (nicht Bezug)
und dann trotzdem irgendwie als Hilfestellung Rechts, vorne und oben anzeigen lassen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

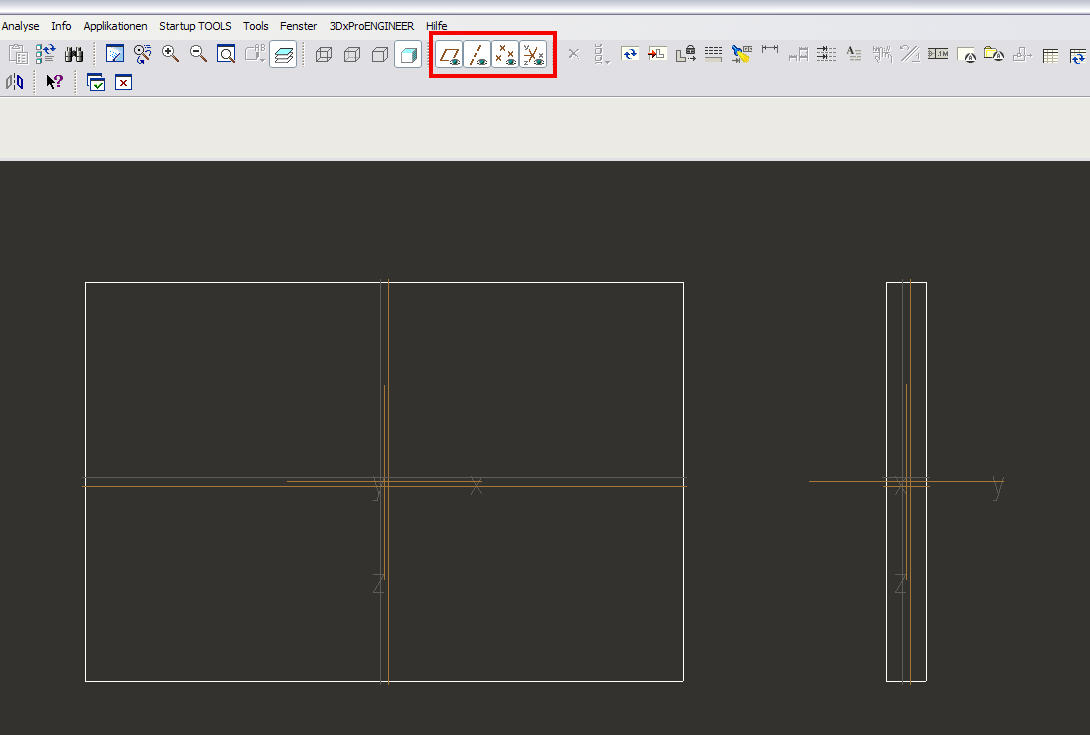

Taurus, ich gehe mal davon aus, daß die Ebenen bei Dir in etwas so aussehen wie auf dem Bild.
Damit das nicht mehr der Fall ist, deaktivierst Du die rot umrandeten Symbole oben.

Oder: bevor Du die erste Ansicht platzierst, die Folien für die Bezüge ausblenden uns speichern.

Gruß
Meike

------------------
Neu hier?  Verwundert über manche Antworten?

Wichtige Links für noch mehr Spaß im WBF:  Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

startteil.pdf

Sind deaktiviert.
ich arbeite seid 4 Jahren mit ProE.
Die ebenen sind als Bezug vordeffiniert.
und werden deswegen in der Zeichnung und auch im Model immer angezeigt, man kann sie nur über Folie ausschalten.
Folie nennt sich Startbezüge.

Wenn ich eine Ebene von Hand erzeuge kann ich diese dann auch über die Buttons ausblenden.

Wie kann ich dem Startteil sagen rechts, oben und vorne?
So das der Button funktioniert?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Du kannst (und solltest) nur eines machen:
Die drei Startebenen auf jeden Fall wieder zu "normalen" Ebenen machen.
Im Startteil versteht sich
Mit den Namen "Oben", etc. benutzt man die sowieso nie für die GeomTol. [EDIT] was hatte ich den da geschrieben...[/EDIT]
Immer neue Bezüge erzeugen, auch wenn sie an der selben Stelle liegen.

Gruß
Meike

------------------
Neu hier?     Verwundert über manche Antworten?

Wichtige Links für noch mehr Spaß im WBF:  Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Damit ist mir leider nicht geholfen.
Mein Chef möchte das Startteil mit 3 Ebenen 3 Achsen und 1 Koordinatensystem. und nicht alles doppelt und dreifach.

Ich möchte gerne die 3 Ebenen wieder in Normale umwandeln aber ich möchte auch den Text vorne oben und rechts stehen haben.

geht das???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Aber das hast Du doch dann.
Du mußt doch nur bei den Eigenschaften der Ebene wieder die normale Darstellung wählen.
Dann bleiben doch auch die Namen erhalten, so wie sie jetzt sind.
Das willst Du doch.

Erst wenn man Form- und Lagetoleranzen erzeugt, erzeugt man sich erst die nötigen Bezüge A, B, C, etc..

Somit hat Euer Startteil immer drei Ebenen mit den richtigen Namen.

Meike

------------------
Neu hier?  Verwundert über manche Antworten?

Wichtige Links für noch mehr Spaß im WBF:  Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

vorhernacher.pdf

Ja die ebenen heißen dann immernoch so nur man sieht dann das Starteil so, siehe anhang.

Was mich stört ist das beim Ändern des Startteiles dann nix mehr da steht vonwegen vorne,rechts, oben.

Das sage ich doch schon die Ganze Zeit

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

config.pro:

display_plane_tags --> YES

Meike

------------------
Neu hier?  Verwundert über manche Antworten?

Wichtige Links für noch mehr Spaß im WBF:  Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke Danke genau das habe ich gesucht Ü Regen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

kann mir jemand erklären wie ich Spekan Batch dazu bringen kann,
aus einem Verzeichniss alle Modele auszuwählen und den Bezug,
der fälschlicher weise auf dem Startteil gesetzt war entfernen,
Danach abspeichern und eventuel auch noch die Folien vergleichen und bei Unterschieden es auf den jetzigen Standard bringen.

Sprich Bezugsachse = Achse Achsen Axis Bez_Achse Bezugsachsen E_ACHSEN u.s.s.
      Bezugsebene = Ebene Ebenen Bezugsebene Bez_Ebene u.s.w.
      Kurven      = Bezugskrv Bez_Kurve

Wäre super wenn mir das jemand erklären könnte funktionieren müßte es ja irgendwie.

Danke schonmal im Vorraus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kann mir niemand helfen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

bei mcadcentral gibt es einen laaaaangen Thread
Mastering layers Q & A http://www.mcadcentral.com/proe/forum/forum_posts.asp?TID=34733&KW=gkbeer&PN=0&TPN=1
Er handelt auch von Regelfolien. Hier sollte eine Lösung dabei sein.
ReinhardN

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für den Tip aber mein Englisch reicht dafür nicht aus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Regelfolien.pdf

Hi Taurus1981,

U_Suess hat mal ein Anleitung zum Thema Regelfolien erstellt. Wenn du das in ein Mapkey packst sollte es auch mit Spekan Batch klappen. Hier die Anleitung...

Gruß
Andy

------------------
"Man verliert die meiste Zeit damit, dass man Zeit gewinnen will."
Zitat von John Steinbeck

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
