Thema: Abstandsmessung zwischen zwei Flächen (463 mal gelesen)
|
DasMulie
Mitglied
Maschinenbaustudent
   Beiträge: 20
Registriert: 19.05.2008 ProE Wildfire 3
WinXPSP2
Intel Xeon 3GHz
2 GB Ram
Nvidia Quadro4 980 XGL
|
erstellt am: 28. Mai. 2008 17:01  <-- editieren / zitieren -->   Unities abgeben:

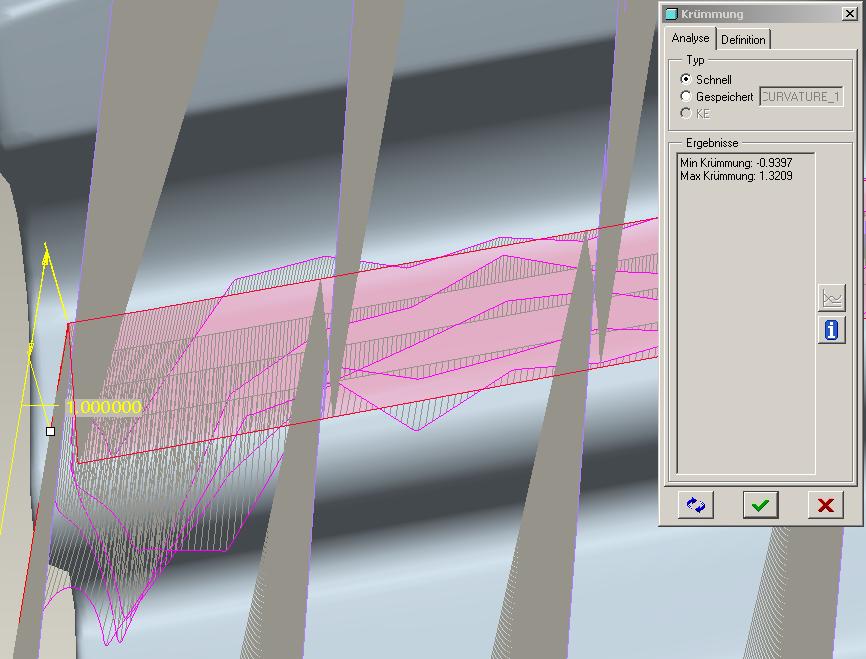

Servus, bin neu hier im Forum. Mein Problem schaut folgendermaßen aus: ich muss den Abstand zwischen zwei eigentlich parallelen Flächen messen. Das Modell, das vermessen werden soll, ist durch eine Laseroberflächenvermessung entstanden. Da die Fläche nicht plan ist, ergibt sich jetzt das Problem, dass die Vermessung mittels Analyse->Messen->Abstand keinen 100%ig korrekten Wert liefert (die Größenordnung (1/10mm)stimmt, die Genauigkeit (1/100mm Bereich) ist aber zu schlecht. Was kann man da machen? Hinweis: ich habe sehr wenig Wissen, da ich erst vor kurzem die Einführung für Wildfire durchgemacht habe. Wäre über Hilfe sehr dankbar. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
creative2005
Mitglied
Teamleiter Pro/E (Maschinenbautechniker)
Beiträge: 502
Registriert: 15.12.2005 Windows XP SP2 + alle Hotfixes
Wildfire 3.0 M100
Intralink 3.4 M020
Intel Core 2 Duo 6400
2x 2,13 GHz;
2GB RAM
nvidia Quadro FX1500
|
erstellt am: 28. Mai. 2008 17:17 <-- editieren / zitieren --> Unities abgeben: Nur für DasMulie
|
Pro_Blem
Ehrenmitglied V.I.P. h.c.
Tschechischer Zeichner
Beiträge: 2952
Registriert: 24.07.2006 HP Elitebook8740w
Core i7, 8GB
Win7 x64
Pro/E WF4 M180(M220)
Creo1.0 M020
(Adv.XE mit AAX)
StartupTools2012
Pro/I 3.4 M070
|
erstellt am: 28. Mai. 2008 17:30 <-- editieren / zitieren --> Unities abgeben: Nur für DasMulie
|
BergMax
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH)
Beiträge: 2319
Registriert: 23.08.2005 Creo 4.0 M130
Creo 8.0.3.0
GT/SUT 8.0.0.0
HP z440, Quadro K2200, Win10 Enterp.
DualView
|
erstellt am: 28. Mai. 2008 17:39 <-- editieren / zitieren --> Unities abgeben: Nur für DasMulie
@Patrick Stell doch mal den IE richtig ein, dann geht's auch mit Üs und Äs und...
Mit Ü's und Ä's geht's eh nicht, da es das nicht gibt. Gibt ja auch keine Auto's.  Extras->Internetoptionen->Erweitert und dann den Haken bei "URLs immer als UTF-8 senden" raus.  ------------------
Beste Grüße,
Max [Diese Nachricht wurde von BergMax am 28. Mai. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
creative2005
Mitglied
Teamleiter Pro/E (Maschinenbautechniker)
Beiträge: 502
Registriert: 15.12.2005 Windows XP SP2 + alle Hotfixes
Wildfire 3.0 M100
Intralink 3.4 M020
Intel Core 2 Duo 6400
2x 2,13 GHz;
2GB RAM
nvidia Quadro FX1500
|
erstellt am: 28. Mai. 2008 17:47 <-- editieren / zitieren --> Unities abgeben: Nur für DasMulie
|
U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur

Beiträge: 10679
Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit
|
erstellt am: 28. Mai. 2008 22:00 <-- editieren / zitieren --> Unities abgeben: Nur für DasMulie
Und nun kommen wir doch mal wieder zu der ursprünglichen Frage, bei der es nicht um die IE-Einstellungen ging.  Meiner Meinung nach kannst du da nichts machen, außer du verbesserst die abgetastete Oberfläche oder du modellierst das Teil nach. Beides sind sicher nicht die Alternativen, welche du hören wolltest. Aber wenn die erzeugte Oberfläche nicht der tatsächlichen Oberfläche entspricht kannst du eben keine besseren Ergebnisse verlangen. Einen Filter wie bei der Rauhigkeitsmessung kann man für die Pro/E-Abstandsmessung leider nicht vorschalten. ------------------
Gruß
Udo  Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!  Neu hier? Verwundert über die Antworten?  Dann schnell nachfolgende Link durchlesen.
• Richtig Fragen • Nettiquette • Suchfunktion • System-Info • 7er-Regel • Unities Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DasMulie
Mitglied
Maschinenbaustudent
Beiträge: 20
Registriert: 19.05.2008 ProE Wildfire 3
WinXPSP2
Intel Xeon 3GHz
2 GB Ram
Nvidia Quadro4 980 XGL
|
erstellt am: 29. Mai. 2008 08:09 <-- editieren / zitieren --> Unities abgeben:
@U_Suess zu deinen zwei Lösungsvorschlägen:
das Nachmodellieren ist in diesem Fall nicht sinnvoll, da ich die eingescannte Geometrie eigentlich mit dem CAD Modell vergleichen will, um so Fertigungsabweichungen herauszufinden (zumindestens in der Theorie). Zum zweiten Vorschlag. Wie geht das "verbessern der abgetasteten Oberfläche"? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur
Beiträge: 10679
Registriert: 14.11.2001 CREO 8.0.6.0 (+Geniustool für Creo 10.0.1)
PDMLink 12.0.2.8
NTSI Contender E64 SC8 mit
NVIDIA Quadro P4000
Intel Core i7-10700KF / 3,80 GHz
64GB DDR4-RAM / 2933 MHz
Win 10 Prof. 64Bit
|
erstellt am: 29. Mai. 2008 08:29 <-- editieren / zitieren --> Unities abgeben: Nur für DasMulie
Zitat:
Original erstellt von DasMulie:
... Zum zweiten Vorschlag. Wie geht das "verbessern der abgetasteten Oberfläche"?
... da fragst du doch am Besten mal die Leute, die dir die Daten bereitgestellt haben. Die wissen doch, an welchen Parametern sie noch drehen können, oder? ------------------
Gruß
Udo Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden! Neu hier? Verwundert über die Antworten? Dann schnell nachfolgende Link durchlesen.
• Richtig Fragen • Nettiquette • Suchfunktion • System-Info • 7er-Regel • Unities Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DasMulie
Mitglied
Maschinenbaustudent
Beiträge: 20
Registriert: 19.05.2008 ProE Wildfire 3
WinXPSP2
Intel Xeon 3GHz
2 GB Ram
Nvidia Quadro4 980 XGL
|
erstellt am: 29. Mai. 2008 16:24 <-- editieren / zitieren --> Unities abgeben:
Falls es jemanden interessiert, wie man so ein Problem lösen kann: Mir hat jemand den Tip gegeben, einfach Geraden durch die Mitte der Ebenen zu erstellen. Dann mit den Geraden und den Ebenen Punkte generieren. Diese Punkte dann auf Abstand vermessen, unter der Bedingung, dass als Projektionsrichtung die Senkrechte der beiden parallelen Ebenen verwendet wird. Das hat bei mir funktioniert, da die Flächen in der Mitte eben waren; die Software vom Laserscanner hat aber Teile von den sich daran anschließenden Radien in die Fläche mit reingezogen, weshalb das normale Messen zu große Abweichungen brachte. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
