Hallo Zusammen,

ich möchte ein SG- Formteil mit und ohne Anguß realisieren und dies
auf 2 verschiedenen Zeichnungen darstellen.
Sicherlich geht dies nur über 2 Modelle. Wie kann ich diese abhängig
voneinander modellieren, wobei eines sozusagen das Masterteil für die Grundkontur ist un beim 2. Teil nur noch der Anguß modelliert wird.

Danke im Voraus und Gruß aus Thüringen
Jan

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Stichworte für die Suche:
Verschmelzung, Vererbung, Publiziergoemetrie, Kopiergeometrie
Was davon du nutzen kannst hängt noch von deiner Lizenz ab (Stichwort AAX).

------------------
Gruß Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Du modellierst das Masterteil ohne Anguss.
Dann erzeugst Du ein neues part und fügst eine abhängige Verschmelzung ein. Referenz ist dabei das Masterteil. Anschließend fügst Du in dem part den Anguss hinzu.
Fertig.

Das war jetzt sehr kurz beschrieben, aber so würde ich vorgehen.

Kopiergeometrie geht aber auch, nur dann hast Du keine maße mehr sondern eine Körperfläche, die noch gefüllt werden muss (Verbundvolumen).

------------------
Grüße aus OWL, Thomas
CAD.DE macht Spaß!
Wichtige Links für noch mehr Spaß: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

ProE macht Spaß - viel ProE macht viel Spaß !  (Zitat, frei nach meinem ProE-Beibringer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Jan,
hmmm, heute wird wohl irgendwie der "Tag der Familientabelle" bei mir.
Hatte nämlich gerade eine Antwort zu einem ähnlichen Thema verfasst. Guckst Du hier... http://www.cad.de/foren/ubb/Forum12/HTML/015938.shtml
Auch in deinem Fall würde ich für ein solch generisches Teil plädieren. In solchen Familientabellen kann man nämlich auch herrlich z.B. irgendwelche Matschnitte als Variable mit yes/no in der Fam.tabelle steuern.
Ich hoffe dir eine damit eine hilfreiche Anregung gegeben zu haben.
Schönes WE!

------------------
Grüße aus dem Rheinland!
Euli

"Ja-Nee... So war das Maß ja nicht gemeint!"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo !

Als praktikabel hat sich auch eine Kombination der beiden Möglichkeiten (Familientabelle und Verschmelzung) ergeben.

Zunächst wird das Teil modelliert mit allem Pi Pa Po und den Angußtrichtern, wenn Ansätze der Trichter übrigbleiben soll, auch mit den Schnitten die die Dinger wieder entfernen.

In einer Familientabelle schaltest Du die KE´s ein und aus.

Eine Verschmelzung (auf gleiche absolute Genauigkeit in den Teilen achten !) mit Referenz auf die Variante mit Angußtrichtern enthält dann auch eventuell die Schwindung.

Dieses Modell könnte dann direkt für die Herstellung der Formen verwendet werden (Referenzübergabe über Baugruppe).

Gruß

------------------
-Axel-

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Jan

Wenn du im Spritzguss arbeitest und auch die dazu gehörige Lizenz besitzt

Kannst du auch die dafür vorgesehenen Befehle benutzen.

Ich modelliere nicht den Anguss am Spritzling sondern den Angusskanal im Werkzeug.

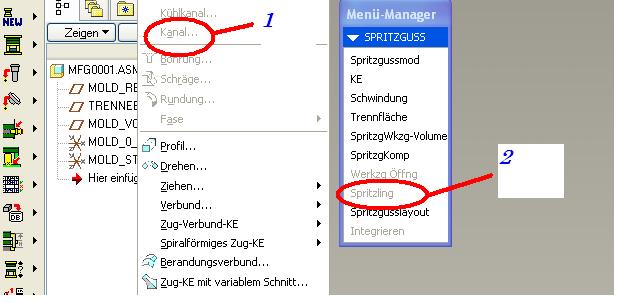

Eventuell sogar mit dem dazu gehörenden Befehl  „Kanal“. (Note 1 im Bild)

Wenn dann alle fertig ist muss man nur noch auf den Befehl „Spritzling“ (Note 2 im Bild)
drücken und man erhält in der Regel das Spritzgussteil mit Anguss.

Bei importierten Teilen kann der Befehl schon mal Rumzicken und wenn man BuW Mold
Verwendet hat, muss man eventuell die ein oder andere Kühl und Schraubenbohrung wieder wegschneiden.

Gruss Hannes

------------------
Gib dem Tag die Chance, der schönste deines Lebens zu werden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Jan,

schön mal wieder von dir zu lesen! Der alte Kollege und Mentor

Wie meine Vorredner Axel und Euli schon beschrieben haben, würde auch ich es über Familientabellen machen.

Also Teil als "Master" modellieren, dann den Anguß anmodellieren, diese Modellierungs-KE's als Gruppe fassen und diese dann in der Fam-Tab. unterdrücken. (oder dann eben die KE's einzeln...)

In der Zeichnung dann beide Modelle hinzufügen, und je Blatt ein Modell zeigen.

Ich machte das meist bei Tiefziehteilen so: Teil als Fläche modellieren, nach oben aufdicken => Teil, nach unten aufdicken => Form... plus weitere Elemente ..

Haut immer gut hin..

Bis mal wieder..

Johannes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Johannes,

schön von dir zu hören.
Also mit dem Variantenteil ist prima geklappt.
Ich möchte dies nun auf die Selbe Zeichnung bringen wie das endgültige Teil.
Nun finde ich leider keine Möglichkeit im Menü neue Ansicht dies zu machen,
oder brauch ich eine neue komplett neue Zeichnung(sdatei)

G.Jan

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo defcon.one !
Du kannst ein Zeichnungsmodell hinzufügen.
Gruß

------------------
-Axel-

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

wie, ich finde es wirklich nicht.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

Rechte Maustaste
Eigenschaften
Zeichnungsmodelle
Modell hinzuf..

Gruß Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das war zu einfach :-)
Dank und 10 U's für dich
G. Jan

------------------
