Hallo und guten Morgen.

Hab nun über ne Stunde gesucht, aber nichts gefunden, das bei mir funktioniert.
Ich habe eine einfache zylindrische Fläche und darauf soll ein Firmenlogo abgebildet werden. Das Logo hab ich als Skizze auf einer Ebene erstellt. Und die würde ich jetzt gern auf die Fläche abwickeln.
Wenn ich es mit Einfügen#Spezial#Abgewickelte Sammelfläche versuche, wird die Skizze nicht als Quell-Sammelfläche akzeptiert.

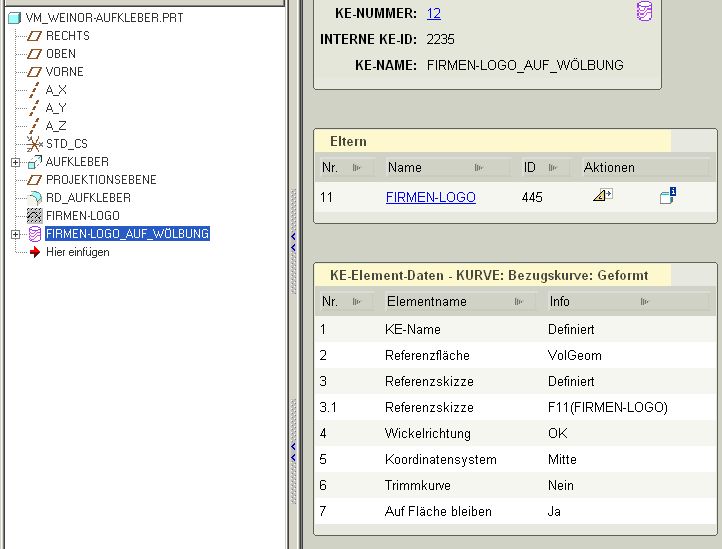

Lieber wäre mir allerdings auch eine geformte Bezugskurve, da wir schon ähnliche Teile haben (siehe Bild), bei denen das so gemacht wurde. Leider weiß keiner meiner Kollegen mehr, wie das ging.

Ich hoffe, ihr könnt mir weiter helfen!

------------------
   ... Elbstrandsitzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Versuch es mal mit "Projizieren".
Bin mir nicht sicher ob das auf eine zylindrische Fläche funktioniert, aber die Skizze kannst du auswählen.
Gruß
Eckhard

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Skizze auf die Fläche `Projizieren`!

Dann u.U

http://ww3.cad.de/foren/ubb/Forum12/HTML/003128.shtml#000023

Huuups, zu langsam!
------------------
Gruß

Robi wan Kinobi

Pro/E macht süchtig!! Pro/E macht süchtig!!  Pro/E macht süchtig!!  Pro/E macht süchtig!!  Pro/E macht süchtig!!  Pro/E macht süchtig!!

[Diese Nachricht wurde von Robi wan Kinobi am 21. Apr. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin Elbstrandsitzer,

bei den Gegebenheiten würde ich die Skizze auf die Mantelfläche des Zylinders projezieren. Als Option müsste man dann senkrecht zur Mantelfläche (Zielfläche) eingeben. Den genauen Wortlaut der Befehle weiß ich gerade nicht.

------------------
Grüße aus OWL, Thomas
CAD.DE macht Spaß!
Wichtige Links für noch mehr Spaß: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - 7er-Regel - Unities

ProE macht Spaß - viel ProE macht viel Spaß !  (Zitat, frei nach meinem ProE-Beibringer)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Beim Projezieren wird das Logo zu sehr verzerrt! Kommt daher nicht in Frage.

Hab zu geformten Kurven noch das hier gefunden:

"#Bezugskurve einfügen
#Geformt
#Fertig
#Koerperflächen(oder #Sammelflächechen), je nach dem, auf was Du Deine Kurve formen willst
Anschließend kannst Du Deine Kurve skizzieren."

Das war allerdings noch vor Wildfire.
Weiß jemand, wie das bei WF3 geht???

------------------
   ... Elbstrandsitzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das von Dir im Modellbaum (Anhang) verwendete Wickeln-Tool, geht IMHO nur, wenn Deine Skizzierebene tangential zur Mantelfläche ist und Du kannst nur auf eine Seite "abrollen"

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Geometrie auswählen (unten rechts),wähle deine Zylinderfläche, dann auf Versatz, Referenzen, Skizze auswählen, fertig.
So gehts bei mir in WF 2.0

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ähm....  auch wenn das jetzt sehr dümmlich klingt, aber wie gehe ich denn "auf Versatz"? Kenne kein Icon oder Menüpunkt, der so heißt.

------------------
   ... Elbstrandsitzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

In WF2.0 gibts das rechts und nennt sich "Versetzen-Tool"
Wf3 hab ich noch nie gesehn...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Pro_Blem

Habs schon mit tangentialer Ebene und auch mit versetzten Ebenen versucht.

Wie ist die Menüabfolge um so eine geformte Kurve zu erzeugen?

------------------
   ... Elbstrandsitzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

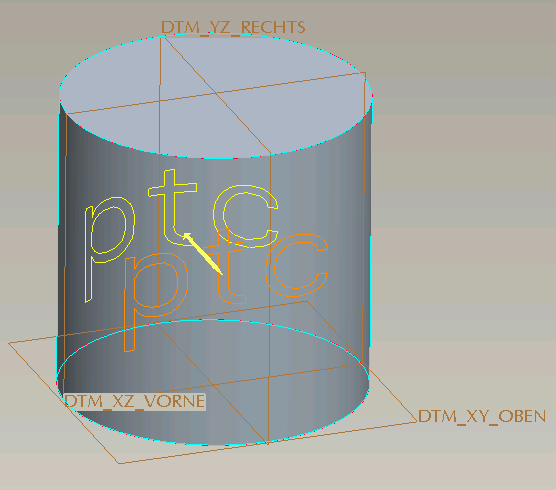

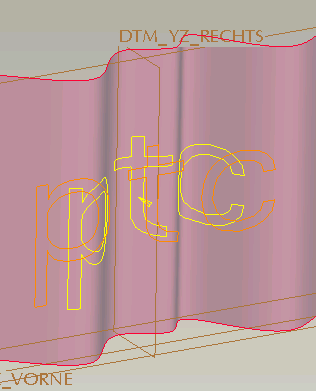

Wickeln.gif Wickeln2.gif

Moin zusammen,
ich verstehe das Problem nicht...
Skizze erzeugen -> Skizze wählen -> Editieren -> Wickeln fertig!
Da ist Nichts verzerrt, eine Linie, die vorher 100mm lang war, ist es auf der Mantelfläche immer noch.
Einzige Einschränkung: man kann nur auf abwickelbare Flächen Wickeln (irgendwie ja auch logisch), also palanar, konisch, zylindrisch oder eine wie auch immer geartete Fläche, die nur in einer Richtung gekrümmt ist.

------------------
Gruß,
cbernuth



Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Bei mir kann ich sowas nicht finden. (Siehe Bild)
Geht das vielleicht auch über die Menüs?

------------------
   ... Elbstrandsitzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

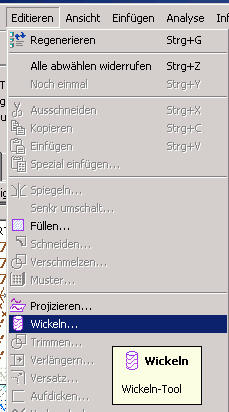

Guckst Du Bild...

------------------
Gruß,
cbernuth

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von cbernuth@DENC:
Editieren -> Wickeln fertig!

---

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@cbernuth@DENC

Wenn ich die Skizze anklicke, dann auf "Editieren" gehe - dann sehe ich kein Menü oder irgendwas zum abwickeln. Vielleicht such ich an der falschen Stelle, aber ich komme da nicht weiter.

(Beim Projezieren auf eine gewölbte Fläche wird verzerrt - beim Wickeln nicht.)

------------------
   ... Elbstrandsitzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Elbstrandsitzer,
versucht Du das Editieren auf der rechten Maustaste?

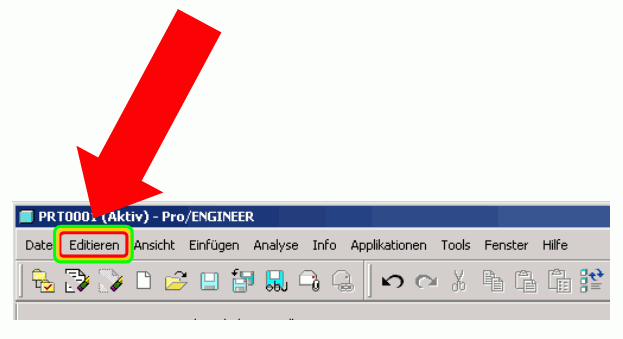

Gemeint ist Editieren oben in der Menüleiste zwischen Datei und Ansicht

------------------
Gruß,
cbernuth



Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

OK, jetzt hab ichs!

Hab die ganze Zeit bei "Einfügen" und nicht bei "Editieren" gesucht!

Tausend Dank!!!

------------------
   ... Elbstrandsitzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hurra!

------------------
Gruß,
cbernuth



Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Elbstrandsitzer:
... Hab die ganze Zeit bei "Einfügen" und nicht bei "Editieren" gesucht! ...

---

irgendwie ist mir beim Lesen dieser Antwort der Punkt 2 dieses Beitrages eingefallen.  Allerdings hat hier nicht Pro/E versucht zu kommunizieren.

------------------
Gruß
Udo               Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Neu hier?     Verwundert über die Antworten?    Dann schnell nachfolgende Link durchlesen.
• Richtig Fragen • Nettiquette • Suchfunktion • System-Info • 7er-Regel • Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von U_Suess:
  irgendwie ist mir beim Lesen dieser Antwort der Punkt 2 dieses Beitrages eingefallen.  :D Allerdings hat hier nicht Pro/E versucht zu kommunizieren.

---

Mit "Editieren" hab ichs auch versucht - nur an der falschen Stelle...
Stand da etwas auf dem Schlauch... Aber nun hab ichs ja...
Danke an alle Helfer für die schnellen Antworten!



------------------
   ... Elbstrandsitzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
