Hot News:

Mit Unterstützung durch:

  Foren auf CAD.de (alle Foren)
  Pro ENGINEER
  Fresnelprofile erzeugen

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für PTC CREO
Autor Thema:  Fresnelprofile erzeugen (1540 mal gelesen)
dirk wf
Mitglied
Technischer Zeichner

Sehen Sie sich das Profil von dirk wf an!   Senden Sie eine Private Message an dirk wf  Schreiben Sie einen Gästebucheintrag für dirk wf

Beiträge: 4
Registriert: 14.02.2008

Wildfire 2.0 M210
Dell Precision 380
Nvidia Quadro FX1400

erstellt am: 15. Feb. 2008 10:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Fresnel.pdf


Hallo

Erst einmal möchte ich ein dickes Lob, für dieses geniale Forum aussprechen. Es hat mir schon ganz oft mein Pro/E-Leben erleichtert.
Bisher habe ich auch immer ziemlich schnell eine Lösung für mein Problem gefunden, nur diesmal leider nicht, trotz intensiver suche.

Zu meinem Problem. Ich muss eine Fresnelscheibe modellieren und alle bisherigen Lösungsversuche sind irgendwo im Sande verlaufen.
Entweder hab ich z.zt. ein Brett vor´m Kopf oder es ist nicht ganz so trivial wie ich zuerst dachte.

Bei uns besteht das Fresnelprofil aus dreieckigen Ringe, die konzentrisch um eine Achse laufen und um einem konstanten Pitch von 0,045mm größer werden.
Die Höhe des Dreiecksprofil ist auch konstant und beträgt 0,1mm. Bei der dritten Seite des
Dreiecks, ändert sich stetig der Winkel und berechnet sich aus „tan= r/30,5“ , wobei „r“ , der
Radius, sich mit jedem Ring um den Pitch 0,045mm vergrößert.

Beim Mustern habe ich zwar geschafft die Ringe um den Pitch zu vergrößern, habe aber
keine Möglichkeit  gefunden den Winkel über eine Beziehung zu ändern.
Auch als Mustertabelle klappte es nicht da sich der Winkel jedes Mal nach dem Regenerieren,
auf den Grundwert zurückgeändert hat.
Vielleicht klappt es ja irgendwie mit einer Beziehung? Diese müsste aber über
eine Schleife gesteuert werden, die x-mal durchläuft und das Ergebnis wieder Grundlage
der Formel wird.

Ich hoffe ich konnte mein Problem so einigermaßen rüberbringen und wäre für jeden
Denkanstoß dankbar. Die beigefügte Zeichnung ist nicht ganz korrekt und soll nur zur Veranschauung dienen.

Gruß Dirk

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

flavus
Mitglied
Techniker+Familienerhalter


Sehen Sie sich das Profil von flavus an!   Senden Sie eine Private Message an flavus  Schreiben Sie einen Gästebucheintrag für flavus

Beiträge: 1378
Registriert: 09.04.2005

ATI 3450
Win7/64
Creo2.0 produktiv
Windchill 10.0 nimmermehr :-(

erstellt am: 15. Feb. 2008 11:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dirk wf 10 Unities + Antwort hilfreich

Also irgendwo ist bei Deinen Angaben der Hund drin:
Wenn 0.045 UND 0.1 als Seitenlängen der Katheten eines rechtwinkligen Dreiecks gegeben sind, kann der Tangens nicht mehr über eine Beziehung geändert werden - die ist ja schon G/A !
Peter

------------------
http://www.fuhrmann.at/

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

K_H_A_N
Ehrenmitglied
Dipl.-Ing. (freiberuflich)


Sehen Sie sich das Profil von K_H_A_N an!   Senden Sie eine Private Message an K_H_A_N  Schreiben Sie einen Gästebucheintrag für K_H_A_N

Beiträge: 1554
Registriert: 21.07.2004

erstellt am: 15. Feb. 2008 13:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dirk wf 10 Unities + Antwort hilfreich

Wenn Du sowohl den Radius als auch den Winkel für jedes Inkrement unterschiedlich haben willst, kannst Du das wohl nicht über ein einfaches Muster machen, da ja nur eine (1) Skizze hinterlegt ist, das Inkrement dürfte der Radius sein, eine 2. Richtung kommt für Deinen Zweck nicht in Frage.
Wenn Du Dein Muster in ein Tabellenmuster änderst, kannst Du zwar für jeden Ring die Werte eintragen, aber um welchen Preis? ...
Ich würde den 1. Ring normal modellieren mit Beziehung im Sketcher für den Winkel, anschließend über #Copy und #Paste Special (ohne Abhängigkeit, Advanced reference configuration) Kopien einfügen, bei denen Du dann per #Edit inkremental der Radius erhöhst. Dadurch bleibt Dir für jede Skizze die Beziehung erhalten und steht nicht bei den globalen Beziehungen, das würde früher oder später unübersichtlich.

------------------
   "If you are not living life on the edge, you are taking up too much space". =>MfG Khan<=

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

anagl
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von anagl an!   Senden Sie eine Private Message an anagl  Schreiben Sie einen Gästebucheintrag für anagl

Beiträge: 4566
Registriert: 28.05.2001

CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!

erstellt am: 15. Feb. 2008 14:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dirk wf 10 Unities + Antwort hilfreich

Beziehungsgesteuertes Muster http://ww3.cad.de/foren/ubb/Forum12/HTML/002904.shtml http://ww3.cad.de/foren/ubb/Forum12/HTML/013280.shtml#000008
HTH

------------------
Servus
Alois      Keine Mouseover-Werbung zwischen den Zeilen!!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dirk wf
Mitglied
Technischer Zeichner

Sehen Sie sich das Profil von dirk wf an!   Senden Sie eine Private Message an dirk wf  Schreiben Sie einen Gästebucheintrag für dirk wf

Beiträge: 4
Registriert: 14.02.2008

Wildfire 2.0 M210
Dell Precision 380
Nvidia Quadro FX1400

erstellt am: 15. Feb. 2008 14:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


fresneldetail.pdf


@flavus: Tut mir leid wenn ich mich zu missverständlich ausgedrückt habe.
Mit der 0,1 meinte ich nicht die Seitenlänge des Dreieckes, sondern wollte nur sagen das die Spitze der Dreiecke alle auf einer
Höhe liegen. Ich habe nochmal ne Skizze gemacht die das hoffentlich verdeutlicht was ich möchte.

@K_H_A_N: Das wäre sicherlich ein Lösungsweg der funktioniert, nur müsste ich jeden Ring von Hand nochmal editieren.
bei 22 Ringe pro mm, hätte ich mir das gerne erspart.

@anagl: stimmt, auf die Beiträge bin ich beim suchen nach einer Lösung auch gestoßen. Konnte sie nur nicht für meinen Fall
umsetzen. Ich werde das nochmal versuchen, vielleicht habe ich ja noch nen Geistesblitz.

Gruß Dirk

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

autronic
Mitglied



Sehen Sie sich das Profil von autronic an!   Senden Sie eine Private Message an autronic  Schreiben Sie einen Gästebucheintrag für autronic

Beiträge: 222
Registriert: 08.06.2004

erstellt am: 15. Feb. 2008 15:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dirk wf 10 Unities + Antwort hilfreich




Hallo,

wo ist das Problem, in einer Musterrichtung gleichzeitig den Radius und den Winkel eines Rotationsschnittes zu ändern?

Gruß Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

carsten-3m
Mitglied
Dipl.-Ing. Mbau (Produktmanagement, Patent- und Normwesen)


Sehen Sie sich das Profil von carsten-3m an!   Senden Sie eine Private Message an carsten-3m  Schreiben Sie einen Gästebucheintrag für carsten-3m

Beiträge: 950
Registriert: 08.05.2007

Pro/E Wildfire 4
PDMLink

erstellt am: 15. Feb. 2008 15:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dirk wf 10 Unities + Antwort hilfreich


temp-fresnellinse.prt.txt

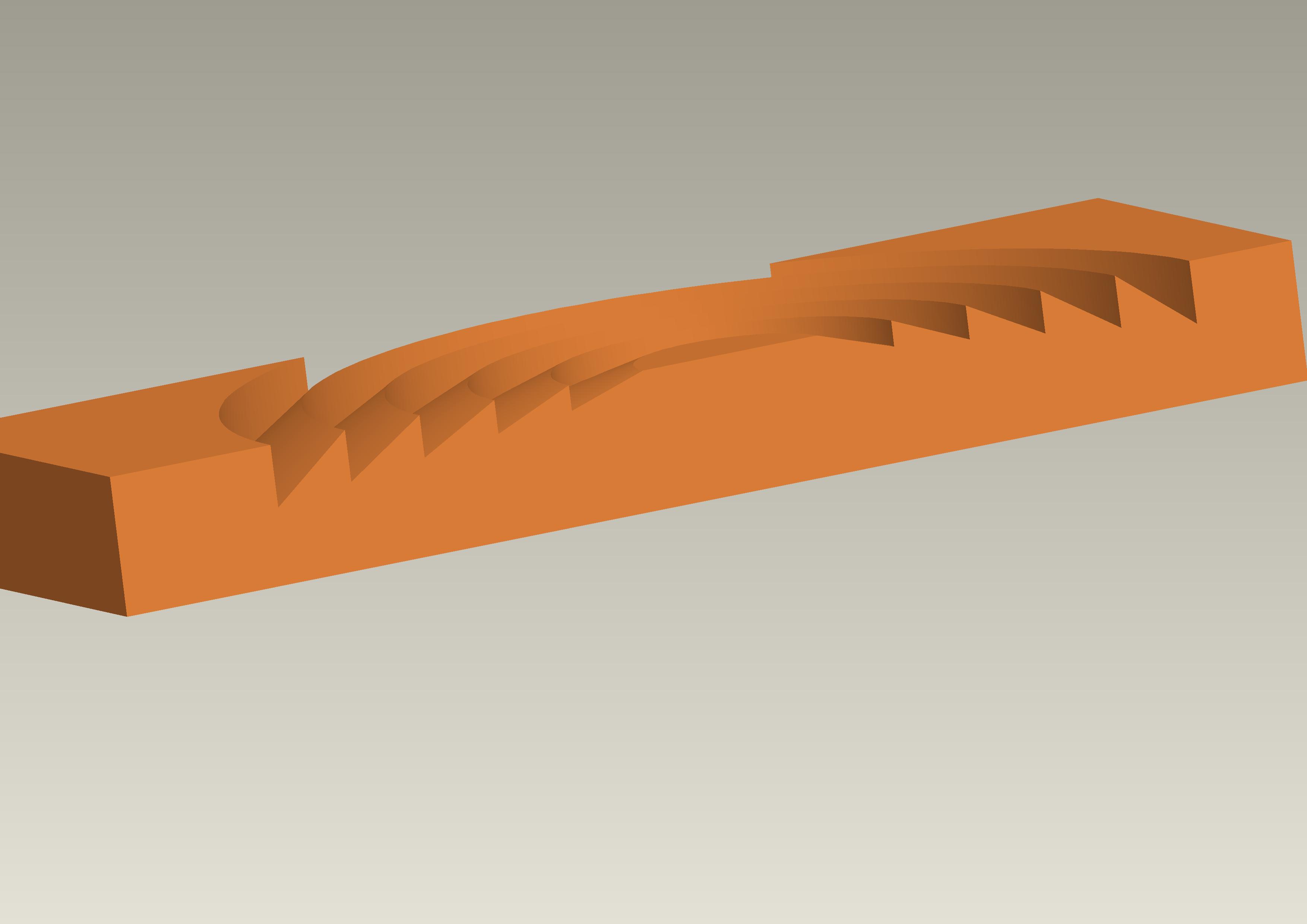

Ich find da nichts schwieriges dran. Vielleicht hab ich's auch nicht verstanden. Jedenfalls klappt mein Muster -> Anhang...

------------------
Seit Pro/E Version 1 dabei, auwei...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

anagl
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von anagl an!   Senden Sie eine Private Message an anagl  Schreiben Sie einen Gästebucheintrag für anagl

Beiträge: 4566
Registriert: 28.05.2001

CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!

erstellt am: 15. Feb. 2008 17:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dirk wf 10 Unities + Antwort hilfreich

Stichwort Beziehungen in der Skizze !! Super Carsten (Vorteil von jemanden mit V1 gegegenüber V7)
Mein obiger Weg ist zu komplex!

------------------
Servus
Alois      Keine Mouseover-Werbung zwischen den Zeilen!!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dirk wf
Mitglied
Technischer Zeichner

Sehen Sie sich das Profil von dirk wf an!   Senden Sie eine Private Message an dirk wf  Schreiben Sie einen Gästebucheintrag für dirk wf

Beiträge: 4
Registriert: 14.02.2008

Wildfire 2.0 M210
Dell Precision 380
Nvidia Quadro FX1400

erstellt am: 15. Feb. 2008 22:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Mensch klasse Carsten, genau das ist es. Hatte das zwar auch als Lösungsweg versucht, muß aber irgendwas in der Skizze oder in der Beziehung falsch gemacht haben. Da ich mit Mustern und Beziehungen nicht so bewandert bin, hatte ich das schnell wieder verworfen.
Ist mit jetzt richtig etwas peinlich, das ich da nicht selber drauf gekommen bin. Auf jedenfall sind Dir 10U sicher.
Vielen Dank an Allen, denen ich die Zeit gestohlen habe und ein schönes Wochenende.

Gruß Dirk

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!

Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2024 CAD.de | Impressum | Datenschutz
