Thema: Insich gedrehter Riemen mit Außenverzahnung (919 mal gelesen)

limpo
Mitglied
Student

Senden Sie eine Private Message an limpo

Schreiben Sie einen Gästebucheintrag für limpo

Beiträge: 19
Registriert: 20.11.2005

erstellt am: 09. Mai. 2007 13:04

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo Experten,

Ich habe folgendes Problem, ich möchte einen insich gredrehten Zahnriemen zeichnen.

Meine biherige Vorgehensweise: Über Verbund Allgemein die Schnitte einer Riemenläge gezeichnet und um 70° zueinander gedrehte(hier z-Achse.
Das Gleich für die zweite Länge.

Anschließend zwei Halbrohrprofile an die Enden gesetzt. Fertig ist der Riemen.

Aber wie die Zähne auf die Außenseite Mustern?

Anbei die bisherige Arbeit

Ich hoffe es kann mir einer helfen

Danke im Voraus
Limpo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

andre.hofmann
Mitglied
Dipl.-Ing. MB

Senden Sie eine Private Message an andre.hofmann

Schreiben Sie einen Gästebucheintrag für andre.hofmann

Beiträge: 383
Registriert: 11.05.2005

NX 8.5.3.3 & WF3 (M250) unter Windoof 7 Prof.

erstellt am: 09. Mai. 2007 13:09

<-- editieren / zitieren -->

Unities abgeben:

Nur für limpo

Ich habe gerade keine Zeit selber zu probieren. Aber ein paar Stichworte: entlang eines Pfades Mustern, unverdreht erstellen --> anschließend per Verformung verdrehen. Vielleicht muß ich mir die Zeit mal nehmen.

------------------
Experience is what you get, when you don't get what you wan't.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

limpo
Mitglied
Student

Beiträge: 19
Registriert: 20.11.2005

erstellt am: 09. Mai. 2007 16:12

<-- editieren / zitieren -->

Unities abgeben:

Danke für die schnelle Antwort, aber ich bekomme es nicht hin.

Gruß Limpo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ehlers
Mitglied
Ingenieur

Senden Sie eine Private Message an ehlers

Schreiben Sie einen Gästebucheintrag für ehlers

Beiträge: 1432
Registriert: 05.11.2001

Pro/E 14-2001 WF1-5

erstellt am: 10. Mai. 2007 11:39

<-- editieren / zitieren -->

Unities abgeben:

Nur für limpo

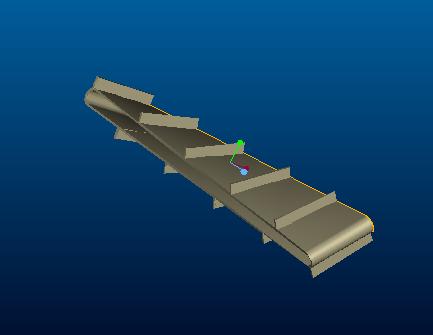

riemen.zip

So könnte es gehen. Besonderheit Gruppenmuster!

------------------
Des Übels Wurzel ist der Schwachsinn, wobei die Wurzel des Schwachsinns nicht zu unterschätzen ist (Werner)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

limpo
Mitglied
Student

Beiträge: 19
Registriert: 20.11.2005

erstellt am: 15. Mai. 2007 07:41

<-- editieren / zitieren -->

Unities abgeben:

Danke ehlers,

genau so soll es aussehen, aber das mit dem Gruppenmuster begreif ich nicht. Vielleicht kannst Du mir das mal kurz erklären.

Danke

Gruß limpo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ehlers
Mitglied
Ingenieur

Beiträge: 1432
Registriert: 05.11.2001

Pro/E 14-2001 WF1-5

erstellt am: 15. Mai. 2007 17:45

<-- editieren / zitieren -->

Unities abgeben:

Nur für limpo

Gruppenmuster nehmen die Referenzen quasi von Position zu Position mit. Kein Gruppenmuster hätte hier die Folge das erste Koordinatensystem schaut immer in die Richtung des ersten KEs->keine Verdrehung.

Durch das Gruppenmuster werden also die neuen Referenzen/Richtungen berücksichtigt.
HTH Hope this helps (Hoffe, es hilft weiter)
Gruß
Ehlers

------------------
Des Übels Wurzel ist der Schwachsinn, wobei die Wurzel des Schwachsinns nicht zu unterschätzen ist (Werner)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

limpo
Mitglied
Student

Beiträge: 19
Registriert: 20.11.2005

erstellt am: 16. Mai. 2007 11:49

<-- editieren / zitieren -->

Unities abgeben:

Vielen Dank ehlers, ich habe es hinbekommen.

Gruß Limpo
