Hallo zusammen ,ich Versuche hier diese krumme Fase auszulesen x,y,z
damit es unsere Fertigung drehen kann.Nullpunkt sollte vom Flansch beginnen.Aber ich weis nicht wie ich das anstellen soll .
Vieleicht kann jemand von euch mir dabei helfen.

Danke mal im vorraus.

Andy aus dem Schwaben Land

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hagen123
Ehrenmitglied V.I.P. h.c.
Application Specialist


Sehen Sie sich das Profil von hagen123 an!   Senden Sie eine Private Message an hagen123  Schreiben Sie einen Gästebucheintrag für hagen123

Beiträge: 2312
Registriert: 12.11.2000

Pro/Engineer Wildfire 4
Pro/Intralink 3.4

erstellt am: 24. Apr. 2007 14:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lico 10 Unities + Antwort hilfreich

... ich wuerd ja gerne, aber ich habe dich ueberhaupt nicht verstanden:

was willst du in welchem format in x,y,z auslesen?

... so long

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

lico
Mitglied
Techn.Zeichner


Sehen Sie sich das Profil von lico an!   Senden Sie eine Private Message an lico  Schreiben Sie einen Gästebucheintrag für lico

Beiträge: 69
Registriert: 09.02.2006

erstellt am: 25. Apr. 2007 10:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




ok ich versuchs nochmal, anders formuliert.

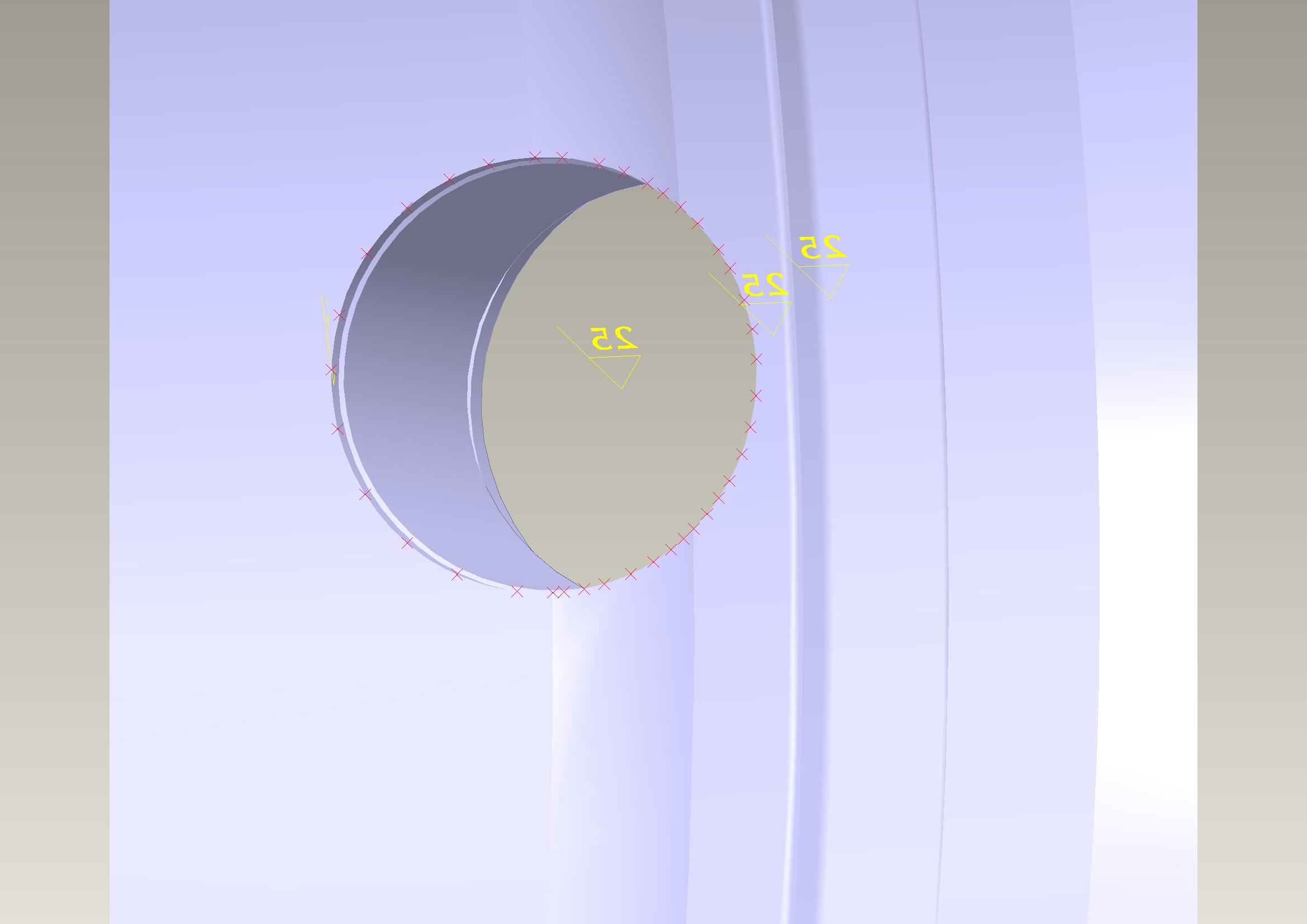

wer kann mir dabei dabei helfen wie ich Bezugspunkte auf  vorhandene Kanten setzten kann und diese dann über Analyse Messen auslesen kann.Oder wie es einfacher ist x y z Koordinaten von der unten gezeigten Kante zu bekommen.Bezugskoordinatensystem habe ich schon erstellt von da ich aus die Punkte messe.


Wie kann ich Pro/E sagen dass er auf dieser Kante ( bei mir wäre es eine Ellipse) im Abstand von 2mm 10 Punkte setzen soll.

Wie umgehe ich das Problem in dem ich nicht jeden einzelnen Punkt messen muss (Punkte irgendwie sammeln)und dann messen

Ich hoffe es war ein wenig besser wie vorher.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

anagl
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von anagl an!   Senden Sie eine Private Message an anagl  Schreiben Sie einen Gästebucheintrag für anagl

Beiträge: 4566
Registriert: 28.05.2001

CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!

erstellt am: 25. Apr. 2007 12:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lico 10 Unities + Antwort hilfreich




Du erzeugst einen Punkt auf der Kante mit reellen Abstand.
Musterst diesen Punkt
Dann erzeugst du ein Meßfeature (BMX Lizenz nötig) und musterst auch dieses siehe auch http://ww3.cad.de/foren/ubb/Forum12/HTML/013146.shtml
HTH

------------------
Servus
Alois

[Diese Nachricht wurde von anagl am 25. Apr. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

anagl
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von anagl an!   Senden Sie eine Private Message an anagl  Schreiben Sie einen Gästebucheintrag für anagl

Beiträge: 4566
Registriert: 28.05.2001

CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!

erstellt am: 26. Apr. 2007 11:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lico 10 Unities + Antwort hilfreich




Folgendes Vorgehen
#Einfügen #Modelbezug #Analyse
Typ Messen #Weiter
Typ Abstand Vom Koordinatensystem zum Punkt
Wichtig Projektionsrefernz ist Koordinatensystem von oben
Im Analyse KE kann man dann angeben, dass die Ergebnisparameter Distance_x, Distance_y, Distance_Z erzeugt werden
Analyse KE abschließen

Analyse KE Referenz-Mustern

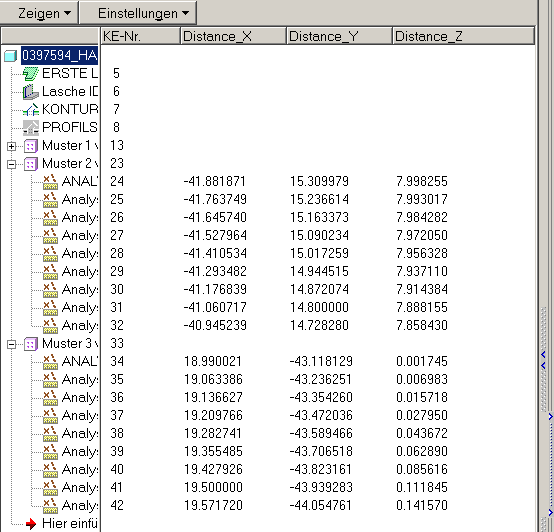

Im Modellbaum lassen sich dann die KE-Parameter Distance_x, Distance_y, Distance_Z anzeigen

Speichern des Modellbaumes in eine Text-Datei um die werte irgenwohin tranferieren zu können (EXCEL)


Frage in die Gemeinschaft
Kennt jemand eigentlich eine Möglichkeit, dass die KE-Parameter eines Musters dann automatisch in eine Zeichnungstabelle wandern


------------------
Servus
Alois
