Hallo.

Habe ein kleiens Problem und weis noch nicht woran es liegt.

Wenn ich in einzelnen Parts Gewinde schneiden will, also auch darstellen will, dann habe ich das immer mit spiralförmigem ZUG-KE geschafft, nun hab ich jedoch ein Verbundteil, also eine Baugruppe und möchte dort ebenfalls das gleiche ermöglichen, jedoch schneidet er mir die 2 Komponenten (also stellt die kurven da bei selektieren) aber stellt sie nicht im 3D Modell dar.

Kann das ProE im Assembly nicht oder was mussich noch beachten?

Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zum ersten ist es natürlich fragwürdig ein Gewinde als Baugruppenmaterialschitt zu machen, da das Gewinde eigentlich immer nur in 1 Teil kommt.

Du hast wahrscheinlich die Sichtbarkeit bei auswählen der Teile auf Oberste Ebene stehen. Wenn man den Baugruppenmaterialschnitt im Teil sehen möchte muss man dies auf Teileebene einstellen, bevor man die Schnittteile auswählt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

-Schnitt muss nach dem Einbau der Komponenten erfolgen
-zu schneidende Teile definieren
-definieren, ob Schnitt auf Teilebene sichbar sein soll

------------------
Gruß aus dem Norden

---

Zitat:

---

...ist es natürlich fragwürdig ein Gewinde als Baugruppenmaterialschitt zu machen...

---

Noch fragwürdiger ist es, ein Gewinde als Zug-KE zu erzeugen...

------------------
Auch der richtige Weg kann in die falsche Richtung führen...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


habe das ganze nochmal an einem anderen Teil versucht, das klappt aber leider nicht!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Skizzenhöhe, darf nicht der Steigung entsprechen siehe http://ww3.cad.de/foren/ubb/Forum12/HTML/004605.shtml#000002  HTH

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hehe, warum is dann das gewinde drin

skizzenhöhe hab ich richtig, der steg der stehen bleibt hat bei einem 160er Gewinde 0,75mm

berechnet hab ich das ganze so: Stegbreite(innegewinde) = (1/2*P)*1/4

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

Hab da so eine Vermutung.
Änder das KE mal so ab, das weniger als 20 Windungen herauskommen und melde dann mal dein Ergebnis.

Gruß
Olaf

------------------


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

danke für den tipp!

habe einfach ma statt 160x6 einfach 160x25 gemacht, also max. windungen 15, aber trotzdem keine darstellung, erst wenn ichs KE markiere ist es rot sichtibar

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


was aber au komisch ist, habe das eben gesehen, dass wenn ich die steigung erhöhre, müsste ja ein zwischenraum entstehen!

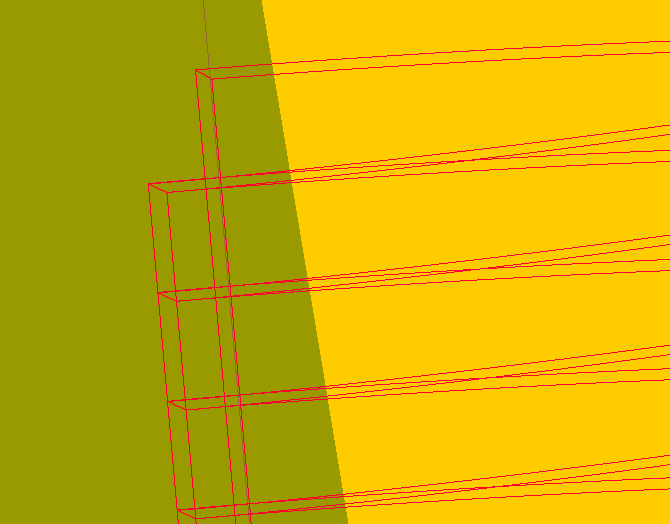

im anhang ein bild, da sieht man, dass sich der schnitt mit ändert    hhäääääää????

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

kann keiner denn helfen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

Stell es doch mal rein, oder ist es zu groß bzw. geheim?

Gruß
OLaf

------------------


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

mmhhh... will ich eher nicht, ist eher vertraulich!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielleicht stimmt nur die Materialseite nicht und sie schneiden in der Luft.

------------------
mfg HP

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Oder noch banaler: Aus versehen Material hinzugefügt? Also ich war  schon mal ne gute Zeit lang am verzweifeln wegen sowas!

Mahlzeit!

------------------
Wir hatten nie 'ne Schulung in Pro/E; Wir hatten nie 'ne Schulung in Pro/I; Wir haben keinen Wartungsvertrag; Wir haben keinen Admin; Wir haben trotzdem Spaß!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

neee, das würde ich ja sehen, weil ich den schnitt bissel ausserhalb habe!

es ist definitv ein BG-Materialschnitt, wird aber auch KEINE Luft geschnitten, jemand meinte mal es liege an Teilebene, aber diese kann ich nicht wählen für die Bauteile!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielleicht versuchen sie mal unter geschnittene Komponenten * Automatisch * auszuwählen.

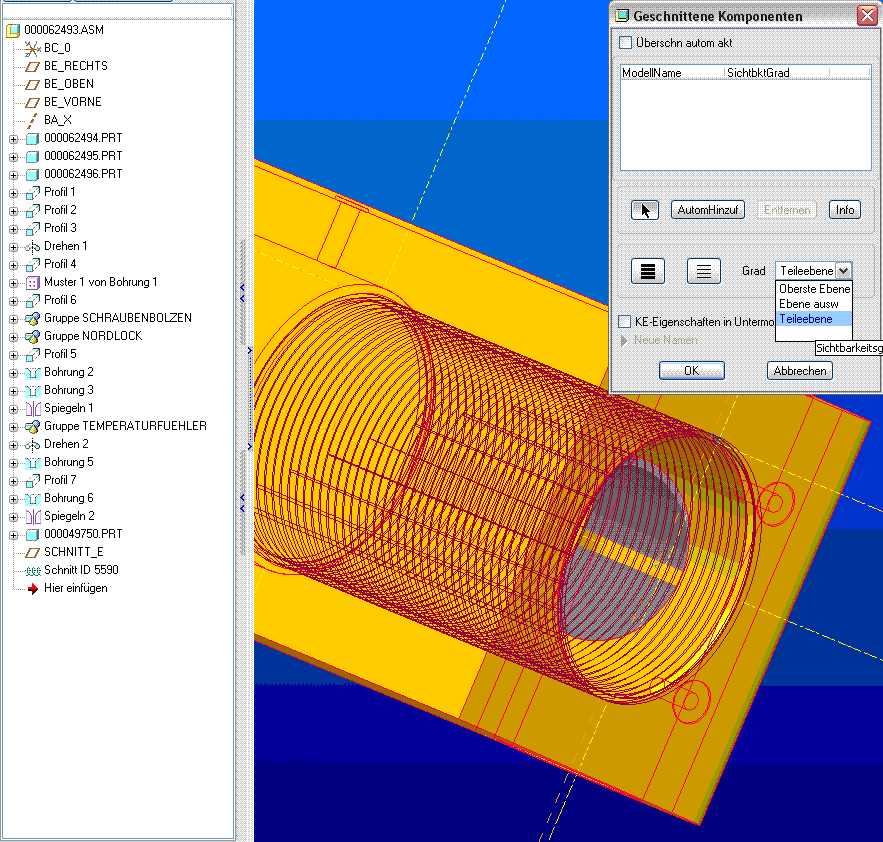

Für den Fall, dass unter geschittene Komponenten keinerlei Eintrag zu finden ist (wie am obigen Bild) , dann wird halt auch nichts geschnitten.

------------------
mfg HP

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ich konnte nix auswählen

habe das problem gelöst, kann aber nich sagen wos Pro(E)blem war!
habe alles gleich erzeugt, habe wieder für Oberste Ebene alle Komponenten gewählt, habe dann aber statt dem Norn-Gewinde einfach mal nen Dreieck reingeschmissen, blubb blubb blubb da war es!

nun könnte ich schritt für schritt den schnitt ändern!

das gleiche problem hatte ich früher mal, er wollte nich eine steigung von 5 machen, musste dann erst 10, dann 8, dann 6, dann 5,5 und 5 eingeben, erst danach gings!

manchmal scheint das ProE bissel zu spinnen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Moe2007:
... jemand meinte mal es liege an Teilebene, aber diese kann ich nicht wählen für die Bauteile!

---

kannst Du denn überhaupt Teile, die geschnitten werden sollen auswählen?

------------------
Gruß aus dem Norden

---

ja konnte ich, aber nur als oberste ebene!

der konnte wies aussieht nich den Gewinde-Norm-Schnitt verarbeiten, musste den schritt für schritt annährn! ätzend aber war so!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zwei Fehlerursachen meiner Meinung nach
1. irgendwelche Ausrichtungen der Querschnitt-Skizze an Volumengeometrie --> Bei Problemen einfachste Skizze z.B Kreis
2. Skizzenhöhe gößer gleich Steigung siehe oben

BTW Was für einen Sinn hat es ein Gewinde in dieser Form darzustellen ?

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

es handelt sich dabei um eine komplizierte Stösselverstellung mit Klemmung, auch ist es ein Kundenwunsch, da unser Kunde immer mal wieder ins Haus kommt um aktuelle Stände zu begutachten.
