Hallo allerseits.

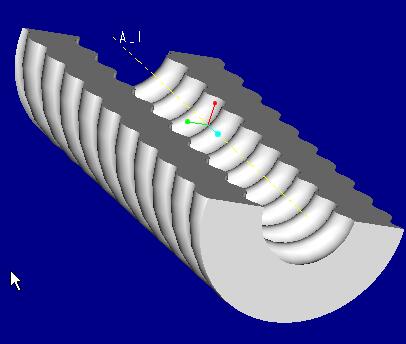

Bei einem spiralförmigen Wellrohr konnte ich die Spirale nicht auf einmal erzeugen, sondern ich musste die Spirale in 2 Gänge aufteilen.
Die Körpererzeugung ist viel toleranter als der Materialschnitt (aber das Ergebnis sieht so aus als ob der Körper selbstüberlappend ist--> Vielleicht kommen daher die Probleme bei Spiralen).
Meiner Meinung nach dürfen sich spiralförmige Zugelemente nicht selbst überschneiden. d.h. Ende der 1.Umdrehung berührt Anfang der 2.Umdrehung oder Schnittskizzen-Höhe ist gleich wie Steigung.
Vielleicht steht das auch schon hier im Forum, aber ich hab's nicht gefunden. bzw. es ist allgemein bekannt und ich stand nur auf dem Schlauch
Wildfore verhält sich hier genauso (sogar die gleichen Menüs)

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anni
Mitglied
TZ - arbeitssuchend

Sehen Sie sich das Profil von Anni an!   Senden Sie eine Private Message an Anni   Schreiben Sie einen Gästebucheintrag für Anni

Beiträge: 2
Registriert: 08.02.2007

Man muß systematisch Verwirrung stiften,
dass setzt Kreativität frei.
Salvador Dalì
(CAD: ProE 2001 / Wildfire 2003 M260 / LogoCAD)

erstellt am: 04. Dez. 2003 11:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für anagl 10 Unities + Antwort hilfreich

Hallo Alois,

steh' auch etwas auf dem Schlauch ... (Ich versteh' jetzt nicht so ganz was Dich stört und warum...) Habe aber auch schon festgestellt, dass die Spiralen sich selbst durchdringen (sieht man gut, wenn die Achse im Schnitt plaziert ist und nicht außerhalb).

Tschau

------------------
Anni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

anagl
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von anagl an!   Senden Sie eine Private Message an anagl  Schreiben Sie einen Gästebucheintrag für anagl

Beiträge: 4566
Registriert: 28.05.2001

CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!

erstellt am: 04. Dez. 2003 14:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities





Zitat:
Original erstellt von Anni:
Habe aber auch schon festgestellt, dass die Spiralen sich selbst durchdringen

Genau das ist das Problem, wenn die Steigung gleich der Skizzenhöhe (in diesem Fall beides 3) ist wird zwar eine Fläche erzeugt, die ich aber nicht zum Beschneiden meines Volumens benutzen kann (in meiner Datei KE Nr 8--> gelbe Linien innerhalb der Fläche) während wenn ich ein 2-gängiges Gewinde mache (KE 9 und KE 10)und die beiden Teilfläche merge funktioniert es (KE11 bis KE13)
Das ganze Thema ist nur als Hinweis gedacht für Leute, die sich damit rumplagen müssen. Noch einen schönen Tag
------------------
Servus
Alois

[Diese Nachricht wurde von anagl am 04. Dez. 2003 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anni
Mitglied
TZ - arbeitssuchend

Sehen Sie sich das Profil von Anni an!   Senden Sie eine Private Message an Anni   Schreiben Sie einen Gästebucheintrag für Anni

Beiträge: 2
Registriert: 08.02.2007

Man muß systematisch Verwirrung stiften,
dass setzt Kreativität frei.
Salvador Dalì
(CAD: ProE 2001 / Wildfire 2003 M260 / LogoCAD)

erstellt am: 04. Dez. 2003 14:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für anagl 10 Unities + Antwort hilfreich

Siehste - der Schlauch war gar kein Schlauch sondern ein zöllig Brett...

Auch noch einen schönen Tag !

------------------
Anni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
