Hi,

ich bin relativer Neuling in ProE und gerade beim Zeichnungsableiten einer Radnabe. Trotz Recherche im Forum konnte ich leider keine Antwort auf diese wahrscheinlich einfache Antwort finden. In der Grafik sind die Probleme besser dargestellt.

1. Wie kann ich den Schnittverlauf auch in der Basisansicht darstellen lassen als Schnittlinie?
2. zur Darstellung: Also der Schnitt geht erst senkrecht in den Körper rein und ab dem Mittelpunkt unter 45 Grad wieder heraus. In der Schnittdarstellung soll nun auf beide Schnittflächen gerade darauf geschaut werden. Dies ist wie zu erkennen leider nicht der Fall, sondern man schaut gerade auf den Körper und sieht deswegen nur eine Teil des Schnittes wie gewünscht.

Gibt es eine erklärbare Lösung für diese Probleme?
Dank euch schon mal für die Mühen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo und willkommen im Forum!

1. Frage:

>>RMT (rechte Maustaste) >>Pfeile hinzuf >>Ansicht auswählen (die senkrecht zum Schnitt liegt)

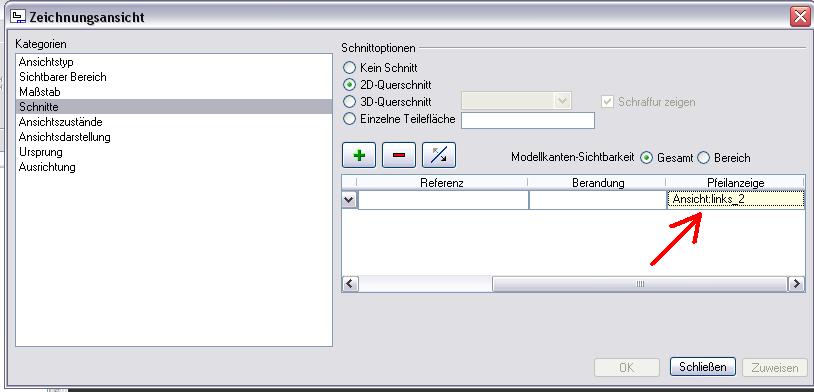

oder im Menü "Zeichnungsansicht" Unterpunkt "Schnitte". (siehe Bild im Anhang)

2. Frage:

Ich weiß nicht wo hier dein Problem liegt.
Einer Zeichnungsansicht kann man nun mal nur eine Modellansicht/Blickrichtung zuweisen. Wenn du den Schnitt in zwei Blickwinkeln sehen willst mußt du eine weitere Ansicht hinzufügen und sie entsprechend orientieren.
Die Orientierung kann im Menü "Zeichnungsansicht" Unterpunkt "Ansichtstyp" erfolgen oder du erzeugst im Modell eine zusätzliche Modellansicht und weist sie ebenfalls im Menü "Zeichnungsansicht" Unterpunkt "Ansichtstyp" der Ansicht zu.

Gruß
Harlekin

PS: hier noch ein Link zum üben. Hier findest du auch Unterlagen zur Zeichnungserstellung
http://www.tu-chemnitz.de/mb/KonstrLehre/ProE/proe.html

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

zu 2 von meinem Vorschreiber Stichwort abgewickelt in der Suche z.B http://ww3.cad.de/foren/ubb/Forum12/HTML/012323.shtml#000004  und viele andere mehr
HTH

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin Alois!

Ich wusste nicht, dass so etwas geht. Habe es auch noch nie irgendwo in Anwendung gesehen.
Werde es mir aber mal merken, vielleicht brauche ich es ja irgendwann einmal.

Gruß
Harlekin

PS: Coooooole Sache

[Diese Nachricht wurde von the_sad_harlekin am 04. Dez. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von the_sad_harlekin:
PS: Coooooole Sache

---

eher eine Sache mit etlichen Hacken und Ösen  schön, dass es die Möglichkeit gibt, aber anwenden muß man sie nicht

------------------
Gruß
Udo               Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,
danke!!! also geht es scheibar doch mit der "Schwenkansicht". Ich werde mich mal dran ausprobieren.

Grüße Gö

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von U_Suess:
eher eine Sache mit etlichen Hacken und Ösen   schön, dass es die Möglichkeit gibt, aber anwenden muß man sie nicht

---

Da muss ich dir leider zustimmen. Als Beispiel für die Haken und Ösen verlinke ich mal mein Problem, was ich damit hatte.
Bemassung bei voll(ausgerichtet)em Schnitt fehlerhaft. Eine zufriedenstellende Lösung habe ich allerdings immer noch nicht.

------------------
Gruß Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
