Hallo!

Ich versuche recht verzweifelt eine Schräge Ebene zu erstellen, bzw. ein Teil "Schief" anzusetzen.

Und zwar: Ich habe ein Rohr und möchte daran in einem Winkel ein anderes Bauteil einfügen, bzw. eine Bohrung erstellen. Im Pro/Desktop war das sehr einfach, da ich einfach eine neue Ebene erstellt habe und die neue in einem entsprechenden Winkel erzeugt habe. Ich Pro/E schaffe ich das nicht. Ich kann zwar z.B. die Aussenfläche des Rohres und eine Kante als Referenz nehmen, dann zeigt er mir eine 45° Ebene an, kann diese aber nicht abschliessen ("OK" ausgegraut).

Wie kann ich Ebenen im Winkel zu einer anderen Ebene erzeugen?

In die gleiche Richtung geht die Frage, wie kann ich ein Teil winklig ansetzen? Z.B. wenn ich einen 45° Winkel einfüge möchte ich die Richtung in die er abknickt definieren. Pro/E laesst mich dies aber nicht tun und ich weiss nicht welche Referenzen er wie haben möchte. Wenn ich wie in der Onlinehilfe "Ausrichten/Orientieren" angebe, kann ich keinen Winkel eingeben und erhalte die Meldung "Beziehungen ungültig".

Danke für die Tipps.

Thorsten

------------------
------
BRACE GmbH - Home of Microspheres - http://www.brace.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

So, der erste Teil hat sich schon gelöst, nämlich hier:
http://ww3.cad.de/foren/ubb/Forum12/HTML/007051.shtml#000000

Also, achse erstellen, Ebene und Achse und schon gehts (und das geht nicht einfacher???).

Aber das Orientieren eines Teils ist mir immer noch ein Rätsel.

Vielleicht kann mir da jemand unter die Maus greifen...

CIao

T

------------------
------
BRACE GmbH - Home of Microspheres - http://www.brace.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mahlzeit!

Um eine Komponente mit Winkel einzubauen, muß sie IMHO zuerst mit einer Achse platziert sein, dann kannst du in der 2. Definition die Position in Richtung der Achse festlegen und 3. ein Ebene auf eine andere referenzieren und dann "Winkelversatz" einstellen.
Das mit Orientieren und üngultig läßt sich meistens regeln indem man die eine oder andere Bedingung "umkehrt"

HTH, Baste

------------------
Wir hatten nie 'ne Schulung in Pro/E
Wir hatten nie 'ne Schulung in Pro/I
Wir haben keinen Wartungsvertrag
Wir haben keinen Admin
Wir haben trotzdem Spaß!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Thorsten,
wenn Du ein Teil im Winkel einbauen möchstest, muß eine der ersten Bedingungen rotatorisch (Achse-Achse oder zwei Zylinderflächen) sein.
Wenn Du denn die beiden Flächen zueinander drehst und über Automatisch eine neue Bedingung mit diesen beiden Flächen erzeugst, bekommst Du einen Winkel.

------------------
Gruß,
:cybernuth:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo!

Tut mir leid, das verstehe ich nicht.

Ich mache folgendes:

1. Bedingung (automatisch): Aussenfläche mit Aussenfläche Rohr
2. Jetzt soll der abgeknickte Teil parallel zum Rohr, gerichtet nach unten eingebaut werden. Was genau muss ich denn jetzt auswählen? Wenn ich die Aussenfläche des abgenickten teils anwähle und das Rohr, kann ich nur "Einfügen", ein Winkel kann nicht angegeben werden. Und dann kommt (natürlich) Beziehungen ungültig.

Wenn ich versuche statt "Automatisch" etwas anderes zu wählen wird nicht Achse-Achse oder anderes angezeigt.

Der 45° winkel soll "nach unten" und nicht seitlich zeigen (s. bild unten). Wie bekomme ich diese Bedinungen rein?

Ich habe mal einen Screenshot erstellt:

------------------
------
BRACE GmbH - Home of Microspheres - http://www.brace.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mahlzeit!

Machst Du:

Bedingung (automatisch): Nimmst Du Ebene des Winkels und Ebene des Rohrs (die Ebenen, die danach parallel sein sollen)
Sagst Du orientieren

Grüße, Baste

------------------
Wir hatten nie 'ne Schulung in Pro/E
Wir hatten nie 'ne Schulung in Pro/I
Wir haben keinen Wartungsvertrag
Wir haben keinen Admin
Wir haben trotzdem Spaß!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mahlzeit zurück!

Das heisst, ich muss erst eine Ebene erzeugen (beim Rohr), welche dann "korrekt" orientiert sein muss, damit ich den Winkel zu dieser Ebene orientieren kann?

Wenn ich die schräge Ebene (die ich ja orientieren will) und z.B. die horizontale Bodenenbene anwähle, bekomme ich nur einen Versatz als Auswahlmöglichkeit. Wenn ich eine weiter Achse (parallel zu dem "geraden" Stück des Winkels) anclicke, wählt er zwar "Ausrichten/Orientieren" aus, ich kann aber keinen Winkel eingeben und das Endstück des 45° Winkels zeigt nach "oben" statt nach unten.

Kann ich nicht einfach den Winkel zwischen Zwei Flächen oder Ebenen angeben?

Grüße

Thorsten

------------------
------
BRACE GmbH - Home of Microspheres - http://www.brace.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Eigentlich sollten da schon Ebenen sein!!!

..oder baust Du Import-Teile ein? Da mußt Du allerdings die Ebenen erst erstellen (oder in der config.pro einstellen, dass er auch beim Import das Startteil verwenden soll)

Grüße Baste

(und Mahlzeit natürlich)

------------------
Wir hatten nie 'ne Schulung in Pro/E
Wir hatten nie 'ne Schulung in Pro/I
Wir haben keinen Wartungsvertrag
Wir haben keinen Admin
Wir haben trotzdem Spaß!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielleicht den Hacken bei Annahmen zulässig raus!!!
HTH

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Mahlzeit!

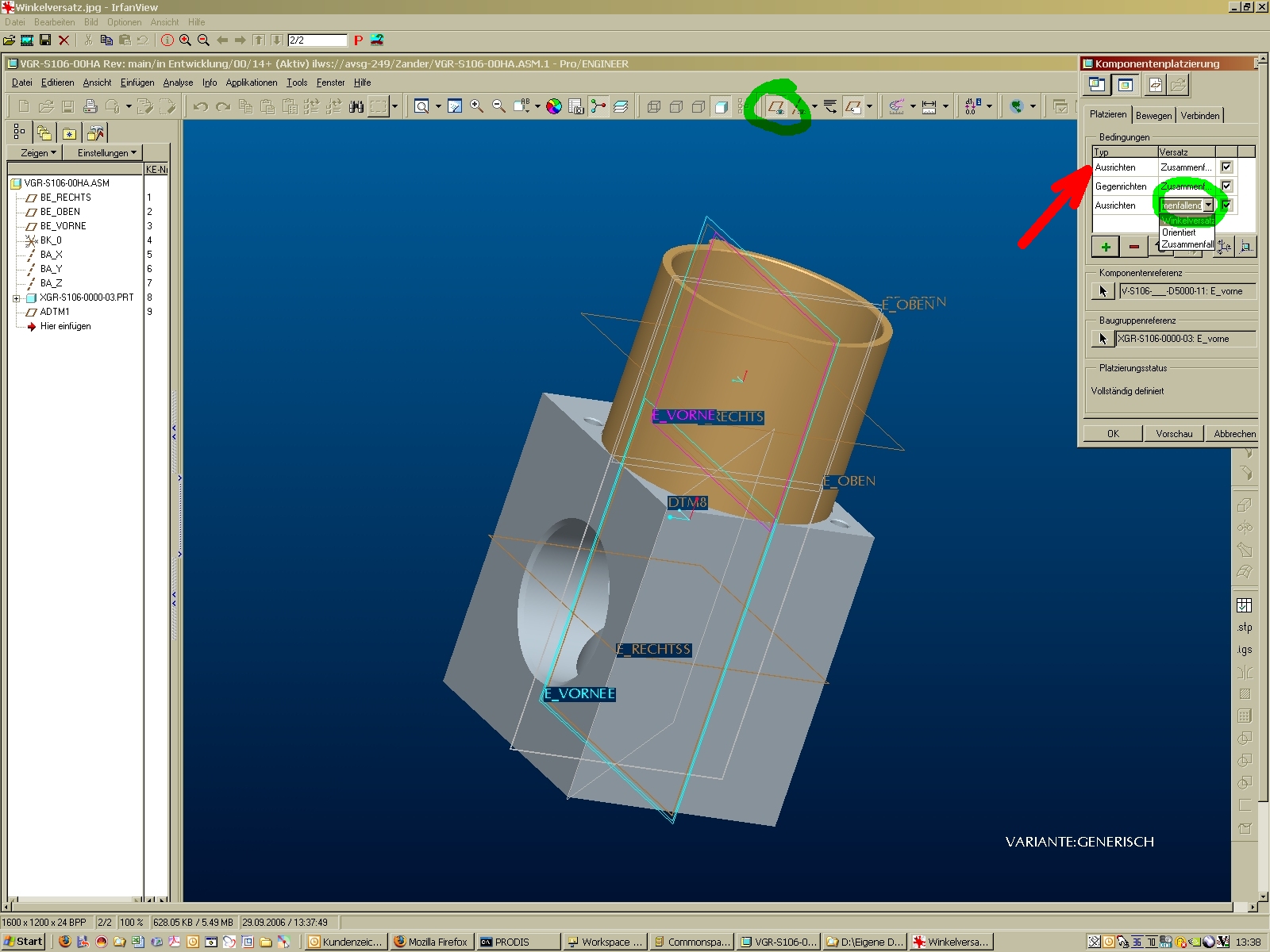

mal mit Bild. Du siehst ich habe einen Haufen Ebenen - die solltest Du auch haben.
Der rote Pfeil zeigt auf die erste Platzierungsbedingung: Die muß "rotativ" sein, wie der Kolleg bereits geschrieben hat. Hier: Achse-Achse
In der 3. Bedingung habe ich nun die beiden hervorgehobenen Ebenen gewählt und kann nun Winkelversatz anwählen.

Gruß, Baste

------------------
Wir hatten nie 'ne Schulung in Pro/E
Wir hatten nie 'ne Schulung in Pro/I
Wir haben keinen Wartungsvertrag
Wir haben keinen Admin
Wir haben trotzdem Spaß!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

So, aus gut verdaut und Dank dem Superbild habe ich es endlich hingekommen. Diese Ebenenfixierung beim Pro/E macht mir als Pro/Desktopumsteiger echt zu schaffen. Man muss sich wirklich erst einmal daran gewöhnen, das man erst mal die Ebenen schafft und dann orientiert und nicht die sachen an den Flächen ausrichtet.

Ich habe mein (importiertes GF-Teil) mit einer Mittenebene ausgestattet (die beide Öffnungen mittig schneidet) und diese Ebene mit der Fussebene ausgerichtet. Der Vorschlag "Gegenrichten" mit mass wurde erst mal akzeptiert, dann konnte ich aber auf "Winkelversatz" stellen und den entsprechenden Winkel eingeben.

Funktioniert also super, vielen Dank für die Hilfe.

Schönen Tag noch

T

------------------
------
BRACE GmbH - Home of Microspheres - http://www.brace.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja, wie gesagt, es muß sich dann um ein Import-Teil handeln.
Falls Du sowas öfter verbaust, such mal nach dem config-Eintrag, der festlegt, dass die Startteil-Definitionen (Parameter, Startbezüge) auch auf importierte Daten angewendet werden - dDas erspart Dir in den Fällen lästige Nacharbeit.

Mahlzeit und schönes Wochenende und folgenden Feiertag!
Baste

------------------
