Autor Thema:  Text erhöhen ( wie Extrudiertool oder Versatz) (1411 mal gelesen)
lico
Mitglied
Techn.Zeichner


Sehen Sie sich das Profil von lico an!   Senden Sie eine Private Message an lico  Schreiben Sie einen Gästebucheintrag für lico

Beiträge: 69
Registriert: 09.02.2006

erstellt am: 28. Feb. 2006 08:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo zusammen,

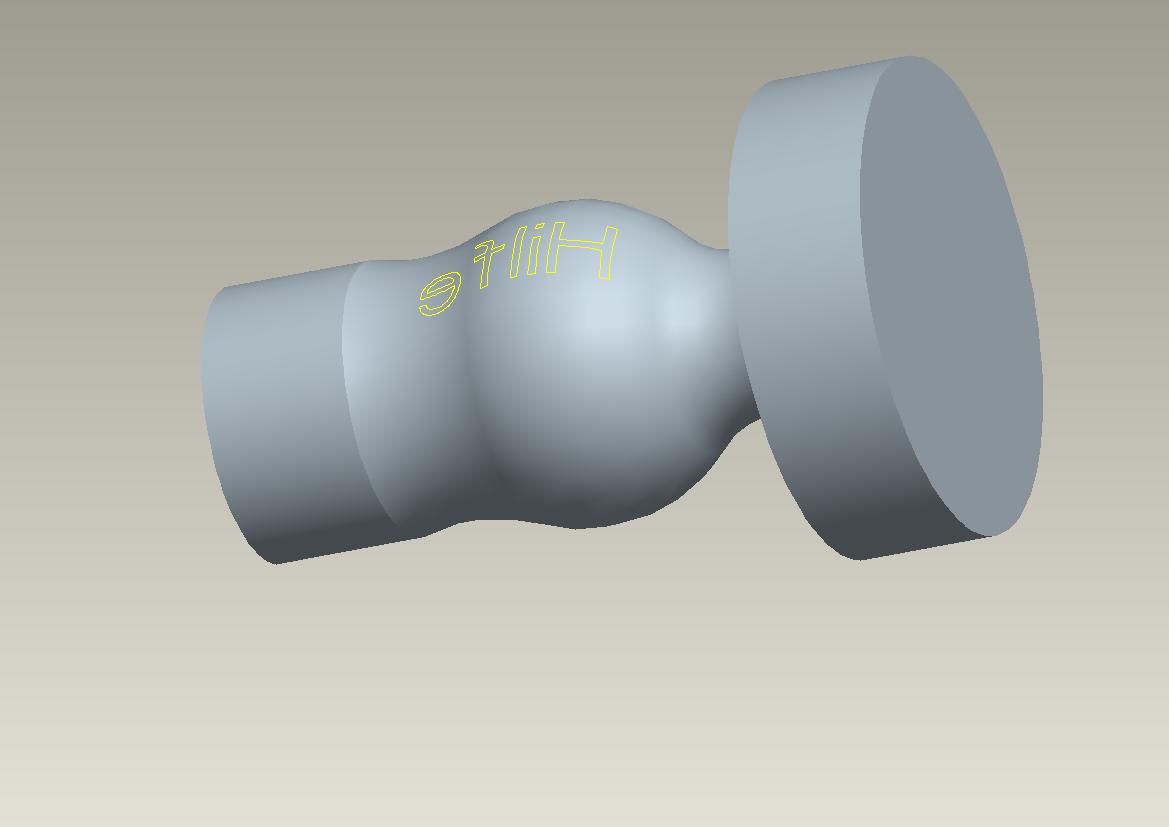

ich habe mal wieder folgendes Problem.Ich möchte einen Text auf eine bestimmte Fläche bringen und ihn dann erhöhen gleichmässig).Es handelt sich bei mir um ein Gußteil das mit einer Beschriftung versehen werden soll.

Kann mir irgendeiner helfen?

Gruß lico

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

manuki
Mitglied
Fahrzeugtechnikinscheniör


Sehen Sie sich das Profil von manuki an!   Senden Sie eine Private Message an manuki  Schreiben Sie einen Gästebucheintrag für manuki

Beiträge: 621
Registriert: 19.07.2001

Creo 1.0
CATIA V5 R20
CoCreate Modeling 18.0

erstellt am: 28. Feb. 2006 09:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lico 10 Unities + Antwort hilfreich

Du kannst das mit einem durch eine Skizze begrenzten Flächenversatz machen.

------------------
Grüße,
Manuel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cbernuth@DENC
Moderator
IT Expert for Mechanical Product Design




Sehen Sie sich das Profil von cbernuth@DENC an!   Senden Sie eine Private Message an cbernuth@DENC  Schreiben Sie einen Gästebucheintrag für cbernuth@DENC

Beiträge: 2131
Registriert: 19.07.2001

DELL Precision 5570
GeForce P1000
Creo7.0.10.0, Creo 9.0.2.0
CATIA V5 19-24

erstellt am: 28. Feb. 2006 09:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lico 10 Unities + Antwort hilfreich

Moin,
wie Manuel schon sagt, aber:
die Skizze erst als Kurve auf einer Ebene erzeugen (im Versatz Werkzeug gibt es in der Skizze keinen Text...), dann
-> Editieren/ Versatz dann die Option -> mit Schräge
Flächen(n) wählen und Skizze wählen...
[Nachtrag] ...nicht Skizze wählen, sondern in der Skizze des KEs die vorher erzeugte Kurve mit Kante verwenden abgreifen.

------------------
Gruß,
:cybernuth:



Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Debaakel
Mitglied



Sehen Sie sich das Profil von Debaakel an!   Senden Sie eine Private Message an Debaakel  Schreiben Sie einen Gästebucheintrag für Debaakel

Beiträge: 70
Registriert: 01.03.2004

WF4
QuadroFX1100
Xp prof.

erstellt am: 28. Feb. 2006 09:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lico 10 Unities + Antwort hilfreich

Hallo Lico,
ich würde die projizierte Kurve (also Deinen Schriftzug) als Solid extrudieren, und dann die Sache mit einem Rotationsschnitt oder Flächenversatz Deines Drehteils schneiden.
Gruß Frizz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

d_niel
Mitglied
Techn. Zeichner


Sehen Sie sich das Profil von d_niel an!   Senden Sie eine Private Message an d_niel  Schreiben Sie einen Gästebucheintrag für d_niel

Beiträge: 415
Registriert: 26.02.2004

Pro Engineer 2001 WV 2003161
Pro Engineer WildFire 2.0 M050
Dell Precision 450 2x XEON 3GHz
2Gb DDR-RAM
ATI Fire GL E1

erstellt am: 28. Feb. 2006 09:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lico 10 Unities + Antwort hilfreich

@Debaakel
Eigentlich ne gute und schnelle idee, aber dann ist doch der Text verzerrt. Der Text muss schon senkrecht von der Werkstückoberfläche weggehen...
@cbernuth
wird die projezierte Kurve denn gleichmäßig bei der Operation?

Gruß, Daniel

------------------
"Jeder Mensch macht Fehler. Das Kunststück liegt darin, sie zu machen, wenn keiner zuschaut."

Sir Peter Ustinov

my guestbook

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cbernuth@DENC
Moderator
IT Expert for Mechanical Product Design




Sehen Sie sich das Profil von cbernuth@DENC an!   Senden Sie eine Private Message an cbernuth@DENC  Schreiben Sie einen Gästebucheintrag für cbernuth@DENC

Beiträge: 2131
Registriert: 19.07.2001

DELL Precision 5570
GeForce P1000
Creo7.0.10.0, Creo 9.0.2.0
CATIA V5 19-24

erstellt am: 28. Feb. 2006 09:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lico 10 Unities + Antwort hilfreich

@d_niel
Projezierte Kurve? Ich dachte nur an eine Skizzierte Kurve, die ich dann im Skizzierer des Versatzwerkzeugs mit Kante verwenden abgreife. Das vergaß ich wohl zu erwähnen...

------------------
Gruß,
:cybernuth:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Debaakel
Mitglied



Sehen Sie sich das Profil von Debaakel an!   Senden Sie eine Private Message an Debaakel  Schreiben Sie einen Gästebucheintrag für Debaakel

Beiträge: 70
Registriert: 01.03.2004

WF4
QuadroFX1100
Xp prof.

erstellt am: 28. Feb. 2006 09:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lico 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von d_niel:
Der Text muss schon senkrecht von der Werkstückoberfläche weggehen...
Gruß, Daniel

[/B]



... wäre das nicht kontraproduktiv fürs Gießen zwecks Ausformschräge, oder wird noch irgendwo mit Einmal-Formen gegossen. Sorry, meine Gießerfahrungen enden beim Bleigießen zu Silvester.
Gruß Frizz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

pivili
Mitglied
Dr.-Ing.


Sehen Sie sich das Profil von pivili an!   Senden Sie eine Private Message an pivili  Schreiben Sie einen Gästebucheintrag für pivili

Beiträge: 101
Registriert: 26.11.2004

Creo2 M080
Win7 64bit
diverse Dell Precision
diverse Nvidia 1GB

erstellt am: 28. Feb. 2006 10:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lico 10 Unities + Antwort hilfreich

Hi liko,

wegen dem Giessen muss ich Frizz schon Recht geben.
Bei uns (Formenbau) machen wir die Beschriftungen gar nicht auf die Positivteile drauf (oder kümmern uns nicht weiter um die einkonstruierten Logos und Schriften), da die genaue Lage und Fertigbarkeit viel besser am Negativteil (Formeinsatz) beurteilbar ist.
In Deinem Beispiel ist z.B. das H relativ naher am steigenden Bereich der Negativkontur, was beim Gravieren u.U. schon problematisch werden könnte (und auch schlechter aussieht). Weiter links wäre einfacher.

Am Negativteil läßt sich das i.d.R. ganz einfach über Materialschnitt auf ein (x-Zehntel mm) unter der Konturfläche liegende Versatzfläche realisieren. (Schrift dann natürlich gespiegelt).

Alle diese Ausführungen natürlich unter der Annahme, dass Du auf Entformungsrichtung Rücksicht nehmen musst.

bye pivi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Debaakel
Mitglied



Sehen Sie sich das Profil von Debaakel an!   Senden Sie eine Private Message an Debaakel  Schreiben Sie einen Gästebucheintrag für Debaakel

Beiträge: 70
Registriert: 01.03.2004

WF4
QuadroFX1100
Xp prof.

erstellt am: 28. Feb. 2006 10:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lico 10 Unities + Antwort hilfreich

Hi Loco,
das hat mir jetzt keine Ruhe gelassen.
Du kannst auch zu Deiner Drehfläche eine Offsetfläche erstellen in Höhe Deiner beabsichtigten Schrifthöhe. Darauf dann Deine Schrift projizieren mit der Option "Senkrecht zur Fläche" oder so. Jetzt mit Berandungsverbund jede Fläche verbinden und verschneiden, oder bessere Methode finden.
Gruß Frizz

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

manuki
Mitglied
Fahrzeugtechnikinscheniör


Sehen Sie sich das Profil von manuki an!   Senden Sie eine Private Message an manuki  Schreiben Sie einen Gästebucheintrag für manuki

Beiträge: 621
Registriert: 19.07.2001

Creo 1.0
CATIA V5 R20
CoCreate Modeling 18.0

erstellt am: 28. Feb. 2006 10:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lico 10 Unities + Antwort hilfreich

Hallo Debaakel,

das am Anfang des Threads beschriebene Vorgehen (siehe Beitrag von cbernuth) macht doch genau das, aber in einem Schritt. Oder stehe ich auf dem Schlauch?

------------------
Grüße,
Manuel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cbernuth@DENC
Moderator
IT Expert for Mechanical Product Design




Sehen Sie sich das Profil von cbernuth@DENC an!   Senden Sie eine Private Message an cbernuth@DENC  Schreiben Sie einen Gästebucheintrag für cbernuth@DENC

Beiträge: 2131
Registriert: 19.07.2001

DELL Precision 5570
GeForce P1000
Creo7.0.10.0, Creo 9.0.2.0
CATIA V5 19-24

erstellt am: 28. Feb. 2006 10:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lico 10 Unities + Antwort hilfreich






Genau!
Deshalb auch die Option mit Schräge, dann ist das ganze nämlich toll entformbar...

------------------
Gruß,
:cybernuth:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

lico
Mitglied
Techn.Zeichner


Sehen Sie sich das Profil von lico an!   Senden Sie eine Private Message an lico  Schreiben Sie einen Gästebucheintrag für lico

Beiträge: 69
Registriert: 09.02.2006

erstellt am: 28. Feb. 2006 11:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo cybernut,
genau das habe ich gesucht!

Ich habe echte probleme mit der genauen Verfahrensweise.

kannst du vieleicht ein .prt ablegen dass ich es mir anschauen kann
um zu verstehen wie Du es aufgebaut hast.

Skizze erst als Kurve auf einer Ebene erzeugen ??? i

Danke mal wieder
Ps.:
Ohne euch alle wäre das arbeiten mit Pro/e ein echter horror


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cbernuth@DENC
Moderator
IT Expert for Mechanical Product Design




Sehen Sie sich das Profil von cbernuth@DENC an!   Senden Sie eine Private Message an cbernuth@DENC  Schreiben Sie einen Gästebucheintrag für cbernuth@DENC

Beiträge: 2131
Registriert: 19.07.2001

DELL Precision 5570
GeForce P1000
Creo7.0.10.0, Creo 9.0.2.0
CATIA V5 19-24

erstellt am: 28. Feb. 2006 11:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lico 10 Unities + Antwort hilfreich


offset.prt.zip

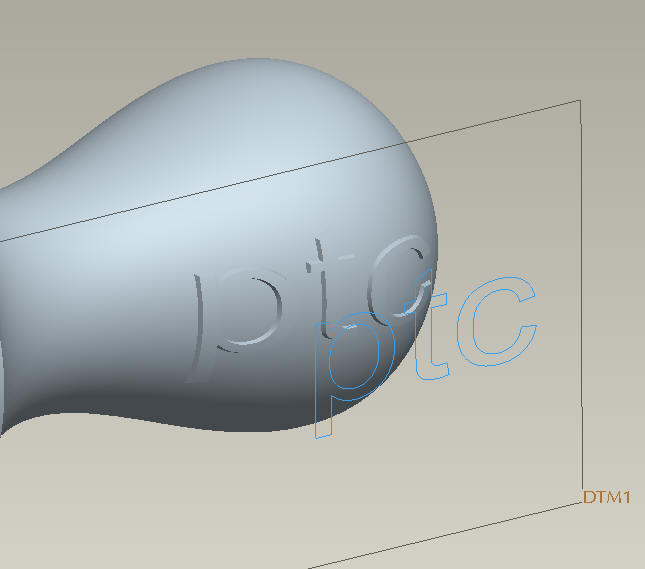

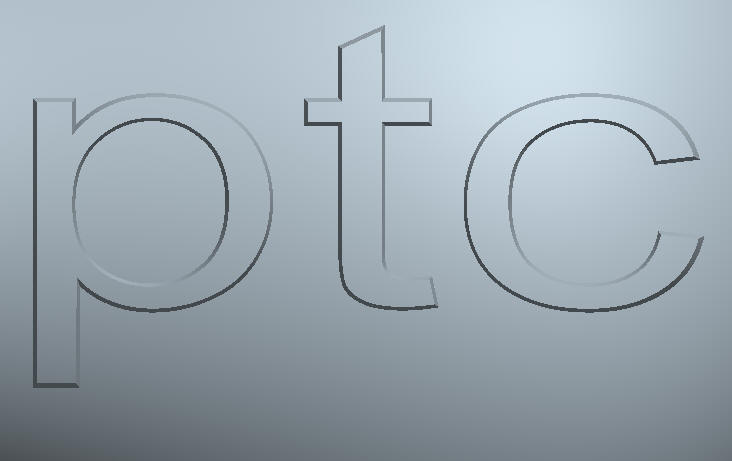

Das Teil ist im Einfügemodus. Diesen einfach abbrechen, dann ist das Teil wieder da.
Vorgehen:
-> Skizzierte Kurve mit Text erzeugen.
-> zu versetzende Flächen wählen, dann Editieren/Versatz und die Option -> Mit Schräge
-> Unter Referenzen auf Skizze/Definieren und in den Skizzierer (kann selbe Ebene wie Text sein)
-> im Skizzierer mit "Kante verwenden" und der Option "Schleife" die Kurve aus Schritt eins abgreifen.
-> Skizze verlassen, unter Optionen auf "Senkr. zu Skizze" umschalten (wg. Entformbarkeit), dann Offset und Winkel angeben.

Viel Erfolg!

------------------
Gruß,
:cybernuth:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Roukie
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Roukie an!   Senden Sie eine Private Message an Roukie  Schreiben Sie einen Gästebucheintrag für Roukie

Beiträge: 108
Registriert: 18.02.2005

UG NX1/NX2/NX3
ProE 2001/WF1/WF2
SW 2006
SE V12-V19

erstellt am: 28. Feb. 2006 11:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für lico 10 Unities + Antwort hilfreich

Hallo,

hatte mal das Problem, einen Pfeil auf ein Gussgehäuse zu bekommen.
http://ww3.cad.de/foren/ubb/Forum12/HTML/010262.shtml#000006

Projezieren verzerrt u.U. ganz schön. Hab zwar keine wirklich gute Lösung gefunden, aber vielleicht hilft der eine oder andere Ansatz ja weiter.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

lico
Mitglied
Techn.Zeichner


Sehen Sie sich das Profil von lico an!   Senden Sie eine Private Message an lico  Schreiben Sie einen Gästebucheintrag für lico

Beiträge: 69
Registriert: 09.02.2006

erstellt am: 28. Feb. 2006 12:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Juppi jupp!!

jetzt habe ich es gerafft.mein Problem war beim Versatz - interne Skizze den Text abzugreifen.Skizze - Kante - Schleife das war das Schlüsselwort.



Danke nochmals an alle Beteiligten, für eure tollen Vorschläge

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
