Thema: 3d-Ansicht bemaßen (1080 mal gelesen)
|
suilven
Mitglied
Dipl.-Ing (FH) Konstruktion
   Beiträge: 259
Registriert: 06.02.2003 Lenovo ThinkStation P520
Intel Xenon W-2225@4.10GHz
32GB RAM
NVidia Quadro RTX4000
Windows 10 Prof.
Creo 8.0.3
Genuis Tools 8
SpaceExplorer
Pro.File 8.7 SP178
Sage bäurer industry b7.5
HP Z4 G4
Intel Xenon W-2225@4.10GHz
32GB RAM
NVidia Quadro RTXA4000
Windows 10 Prof.
Creo 8.0.3
Genuis Tools 8
Pro.File 8.7 SP18
Sage bäurer industry b7.5
|
erstellt am: 27. Okt. 2005 15:32  <-- editieren / zitieren -->   Unities abgeben:
|
arni1
Ehrenmitglied V.I.P. h.c.
Beiträge: 3985
Registriert: 17.12.2002 Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit
|
erstellt am: 27. Okt. 2005 16:07 <-- editieren / zitieren --> Unities abgeben: Nur für suilven
|
helical sweep
Mitglied
Technische Zeichnerin & Dipl.-Ing.
Beiträge: 202
Registriert: 13.01.2005 WF 2
|
erstellt am: 28. Okt. 2005 13:35 <-- editieren / zitieren --> Unities abgeben: Nur für suilven
Hi, vor einiger Zeit habe ich diese Frage auch schon gestellt.
Eine Bemassung, wie ich sie haben will, konnte ich bis jetzt nicht erstellen. Der config-Eintrag bewirkt zwar, daß auch nicht-orthogonale Maße angezeigt werden. Es lassen sich die Maßlinien, soweit ich das sehe, aber nicht ausrichten (z.B. parallel zu einer Kante). D.h. über Zeigen/Wegnehmen sichtbar gemachte, im Teil erzeugte Referenzbemassungen haben dann zwar den korrekten Wert, hängen aber irgendwie schief in der Zeichnung?! Grüße,
Kerstin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
arni1
Ehrenmitglied V.I.P. h.c.
Beiträge: 3985
Registriert: 17.12.2002 Pro/E seit Version 11
Creo6
HP Z210
Intel Xeon 3.3GHz; 20 GB RAM
NVIDIA Quadro 2000
HP ZR30w
Win10 64bit
|
erstellt am: 28. Okt. 2005 14:51 <-- editieren / zitieren --> Unities abgeben: Nur für suilven
Hallo Kerstin! Eine Möglichkeit wäre diese:
Ein Kosmetik-Ke oder mehrere im Modell (Teil oder Baugruppe) erzeugen, Referenzen auswählen, dort Skizzenpunkte setzen (genau dort wo das Maß später hängen soll), diese bemaßen (nicht die Referenz, sonst werden es bekannte Bemaßungen: ks..) auf Referenzbemaßung umschalten.
Diese Maße kann man sich dann auf den 3D-Ansichten in der Zeichnung anzeigen lassen und die Maße hängen dort wo man eben die Skizze erzeugt hat. Ist zwar etwas Arbeit, aber funktioniert. Gruß
Arni Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
helical sweep
Mitglied
Technische Zeichnerin & Dipl.-Ing.
Beiträge: 202
Registriert: 13.01.2005 WF 2
|
erstellt am: 28. Okt. 2005 15:10 <-- editieren / zitieren --> Unities abgeben: Nur für suilven

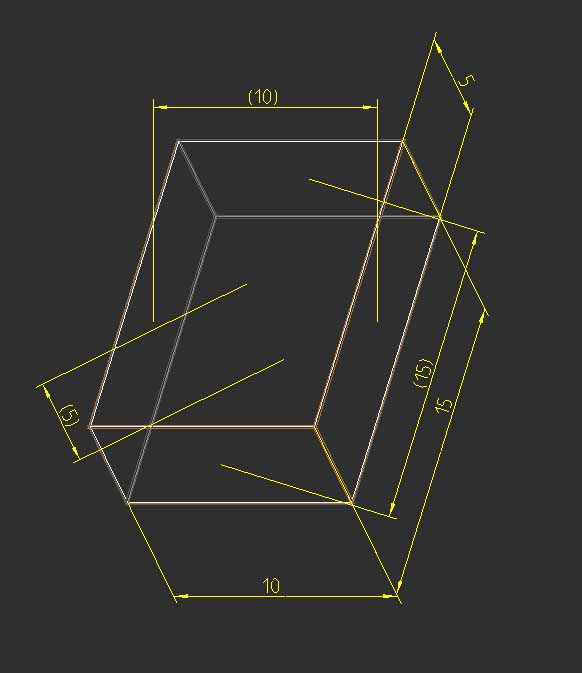

Danke, Arni1, habe gerade noch etwas rumprobiert und jetzt geht es doch über #Editieren #Einstellungen #Refbem. Wenn die Bemassungen im Teil über Flächen erzeugt werden, erscheinen sie ähnlich den geklammerten Maßen in angehängter Zeichnung. Werden sie über Kanten erzeugt (dabei eine Referenzebene wählen), sehen sie so aus wie die ungeklammerten Maße. Und so isses dann auch OK  Grüße,
Kerstin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
os
Ehrenmitglied V.I.P. h.c.
Konstruktionsingenieur
Beiträge: 2458
Registriert: 16.09.2002 2001,WF,WF2...
|
erstellt am: 28. Okt. 2005 18:34 <-- editieren / zitieren --> Unities abgeben: Nur für suilven
|
helical sweep
Mitglied
Technische Zeichnerin & Dipl.-Ing.
Beiträge: 202
Registriert: 13.01.2005 WF 2
|
erstellt am: 28. Okt. 2005 23:05 <-- editieren / zitieren --> Unities abgeben: Nur für suilven
Zitat:
Original erstellt von os:
Hast doch WF2.
Warum machts du das Ganze nicht mit dem Anmerkungs-KE?
Dafür ist es doch da.
Stümmt, mit einem Anmerkungs-KE geht das auch. Kann es sein, daß über beide Wege dasselbe Resultat erzielt wird? Ich zumindest kann da keinen Unterschied erkennen... Kerstin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
os
Ehrenmitglied V.I.P. h.c.
Konstruktionsingenieur
Beiträge: 2458
Registriert: 16.09.2002 2001,WF,WF2...
|
erstellt am: 29. Okt. 2005 07:54 <-- editieren / zitieren --> Unities abgeben: Nur für suilven
Hallo Ja, das Enststehungsprinzip ist das Gleiche. Jedoch ist das Anmerkungs-KE extra für die Sache, 3D Bemassung bzw. 3D-Drawing geboren worden. Das Anmerkungs-KE kann noch sehr viel mehr. Herrauszuheben ist die Tatsache, das dieses KE permanent sichtbar in der Baugruppe oder dem Bauteil bleibt, eben 3D-Drawing. Zusätzlich kann man noch jede Menge sichbare oder beschreibbare Informationen, wie Notizen usw. in dieses KE einbringen. Gruß
Olaf ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
