Thema: Power_Parts Problem (803 mal gelesen)
|
Jack---D
Mitglied
Student
   Beiträge: 30
Registriert: 26.11.2004
|
erstellt am: 02. Mai. 2005 11:07  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich habe diverse Wälzlager aus PowerParts5.4 in die Studentenversion von Wildfire1 geladen. Das ging alles Wunderbar - nurr kann man diese Bauteile nicht schneiden. Ich habe die Wälzlager einmal als Gesamtteil und einmal als Baugruppe (jede Kugel einzel als Einzelbauteil) rübergeladen.
Wenn ich die in der 3D-Ansicht schneiden will gibt's immer Probleme.
Und in der Zeichnung kann er die Lager teilweise auch nicht schneiden.
Ach ja noch ne Frage: Was heißt es eigentlich wenn bei den Lagern Z.B. 7200B.TVP oder .JP als anhängsel dabeisteht. Was ist denn da der Unterschied ? Danke im voraus.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MME-hos
Mitglied
interner Pro/E Support, Heißkanaltechnik
Beiträge: 145
Registriert: 09.07.2004 Dell 360, 3.2GHz, 3.2GB RAM, Quadro FX 1000
Pro/E Wildfire M200, BuW Mold 4.1,
|
erstellt am: 02. Mai. 2005 12:10 <-- editieren / zitieren --> Unities abgeben: Nur für Jack---D
schaue mal nach, ob das teil auch ein Volumen geworden ist, oder ob es nur als Flächen eingeladen wurde. Des Weiteren solltest du schauen, ob es Geometriefehler im Teil gibt. Wenn dieser Fehler genau da liegt wo du einen Schnitt erzeugen möchtest, dann wird das nichts mit dem Schnitt. so long Holger ------------------
After millions of years, man learns to harness the power of Pro/Engineer ! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bruce
Mitglied
Konstrukteur
Beiträge: 288
Registriert: 14.12.2004 WF3
EMX 4.1
EMX 5.0
|
erstellt am: 02. Mai. 2005 12:58 <-- editieren / zitieren --> Unities abgeben: Nur für Jack---D
|
Jack---D
Mitglied
Student
Beiträge: 30
Registriert: 26.11.2004
|
erstellt am: 02. Mai. 2005 14:07 <-- editieren / zitieren --> Unities abgeben:
@Holger also das teil ist definitiv ein Volumenkörper und ich kann auch keine Geometriefehler erkennen @Bruce
ich habe die CD's von PowerPart5.4 und da habe ich die Lager geöffnet und sie dann in ProE exportiert. step? - iges? kein Ahnung was das ist! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bruce
Mitglied
Konstrukteur
Beiträge: 288
Registriert: 14.12.2004 WF3
EMX 4.1
EMX 5.0
|
erstellt am: 02. Mai. 2005 15:50 <-- editieren / zitieren --> Unities abgeben: Nur für Jack---D
"ich habe die CD's von PowerPart5.4 und da habe ich die Lager geöffnet und sie dann in ProE exportiert." Beim Export musst du doch angegeben haben in welchem Format die Daten rausgespeichert werden sollen. Als .step, .iges oder .vda oder, oder oder.
Schau doch einfach mal welche Endung die exportierte Datei hat. Bruce Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jack---D
Mitglied
Student
Beiträge: 30
Registriert: 26.11.2004
|
erstellt am: 02. Mai. 2005 21:20 <-- editieren / zitieren --> Unities abgeben:

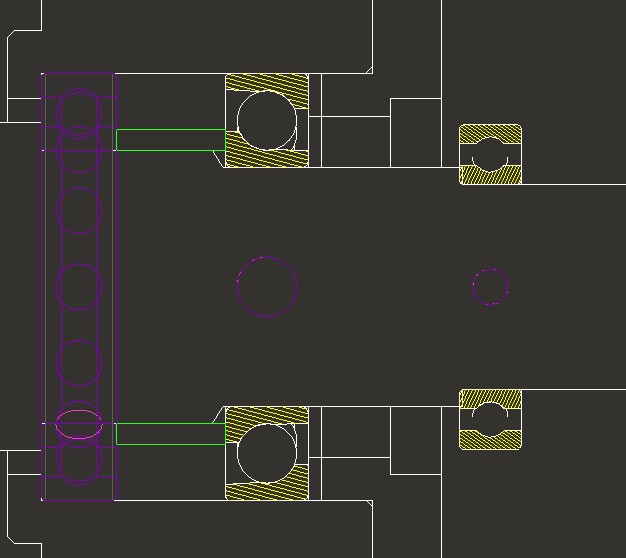

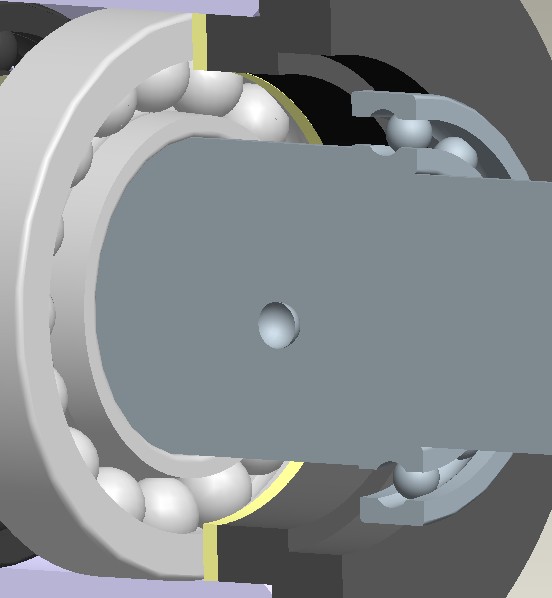

Also ich hab da so ne Anleitung von der FH, da steht drin das ich das auf STEP AP203 Datei (*.stp) stellen soll. Sieht dann so aus wie auf den Bildern. Einmal kann er's garnicht schneiden. Und beim anderen ist noch so eine dabische Halbkugel zu sehen. Was ist zu tun ? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
use
Mitglied
Beiträge: 42
Registriert: 15.12.2004 Pro/E 2001-2004010 mit Start-Up-Tools 2001
WF-M170 mit Start-Up-Tools 2001
WF2-M070 mit Start-Up-Tools WF2
HP-x2100 mit 900XGL
Eigenbau mit P4-3Ghz, P4P800 Deluxe, FX500,
1GB RAM Geil Golden Dragon
|
erstellt am: 02. Mai. 2005 22:33 <-- editieren / zitieren --> Unities abgeben: Nur für Jack---D
Hallo, die magenta Linien deuten auf Flächen- und nicht auf Volumengeometrie hin. Das solltest Du noch einmal prüfen. Ich würde an Deiner Stelle die drei KE´s modellieren, die Kugel mustern und eine Familientabelle erstellen. Das ist ruckzuck gemacht und Du hast original Pro/E Geometrie. Schau mal den Link, deilov hatte schon Familentabellen für die Studiversion. http://ww3.cad.de/foren/ubb/Forum12/HTML/000352.shtml
Du benötigst Teile von der Studi-Version, die von der kommerziellen
sind nicht über *.prt einzulesen. Gruß
Uwe
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Detlef_tb
Mitglied
Konstruktionsingenieur
Beiträge: 46
Registriert: 14.07.2004
|
erstellt am: 03. Mai. 2005 10:14 <-- editieren / zitieren --> Unities abgeben: Nur für Jack---D
Hallo Jack--D, Die Bezeichnungen (Buchstaben) nach der Zahl in der Lagerbezeichnung stehen für Zusatzangaben der Lager, was für ein Käfig, welche Abdichtung,.... .Achtung dies Eigenschaften haben Auswirkungen auf die Geometrie des Lagers, besonders die Breite. ------------------
Moin, moin aus Norddeutschland Detlef_tb Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hagen123
Ehrenmitglied V.I.P. h.c.
Application Specialist
Beiträge: 2312
Registriert: 12.11.2000 Pro/Engineer Wildfire 4
Pro/Intralink 3.4
|
erstellt am: 03. Mai. 2005 10:41 <-- editieren / zitieren --> Unities abgeben: Nur für Jack---D
... unter info-ke und dann das import-ke anklicken wird informativ angezeigt, welches die eingelesenen datei war (stp/igs...) und/oder ob volumen vorhanden. vorhanden, wenn als attribut volumenkoerper steht, ansonsten steht nur flaechen verbinden dort... ... so long Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
