  Pro ENGINEER
  Sheetmetal Sicke Verständnisproblem

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:
Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für Creo

HPE ProLiant Summer Academy 2025 in Linz, eine Veranstaltung am 11.09.2025
Autor Thema:  Sheetmetal Sicke Verständnisproblem (2261 mal gelesen)
dibu
Mitglied
Konstrukteur


Sehen Sie sich das Profil von dibu an!   Senden Sie eine Private Message an dibu  Schreiben Sie einen Gästebucheintrag für dibu

Beiträge: 143
Registriert: 11.03.2003

WXP 2.4GHz 512MB
DELL Workstation
NVIDIA Quadro4
900 XGL<P>
Inventor 10
PROE/WF2

erstellt am: 17. Dez. 2004 08:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities



Hallo an Pro/E ler,

die mit Sheetmetal (PROE/2001) arbeiten, an die anderen natürlich auch.

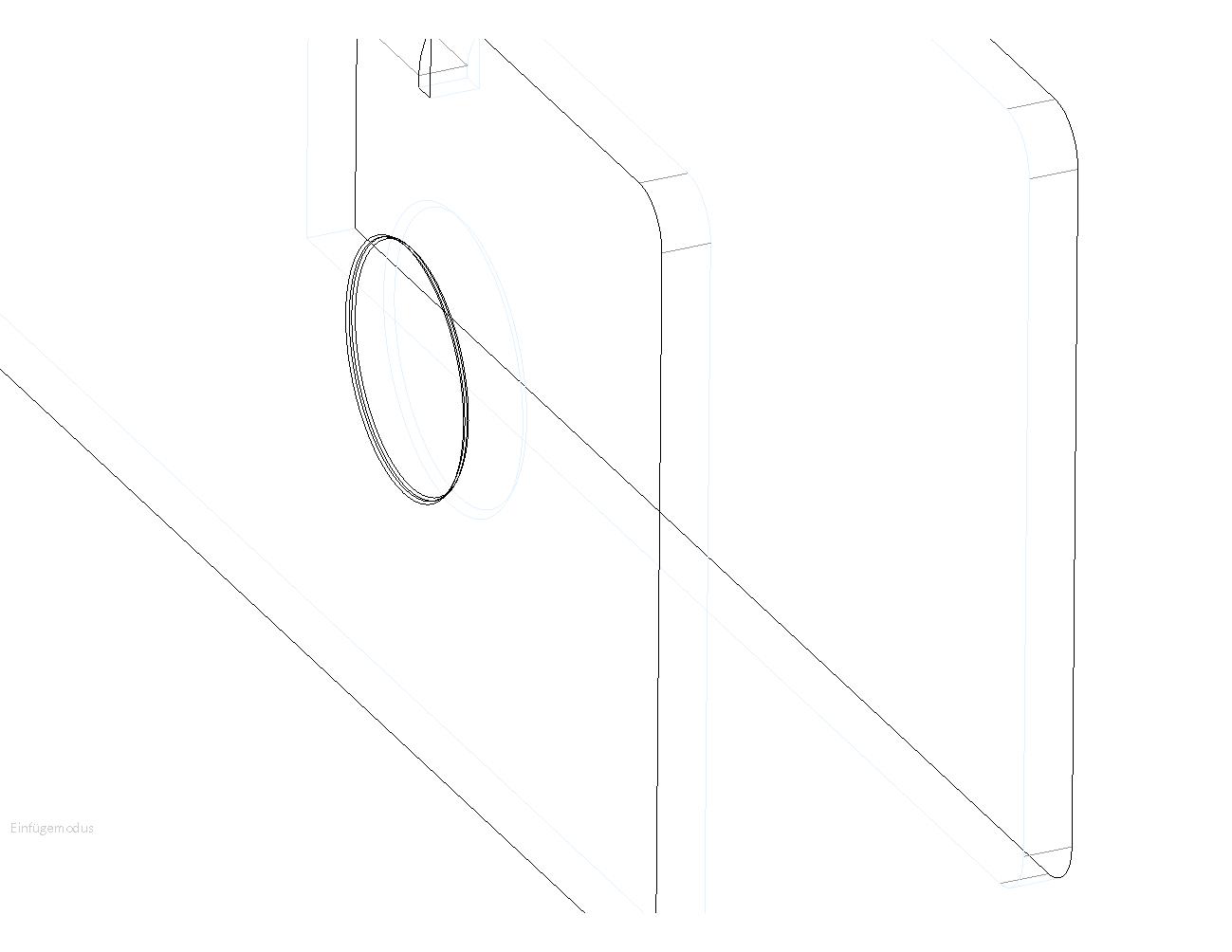

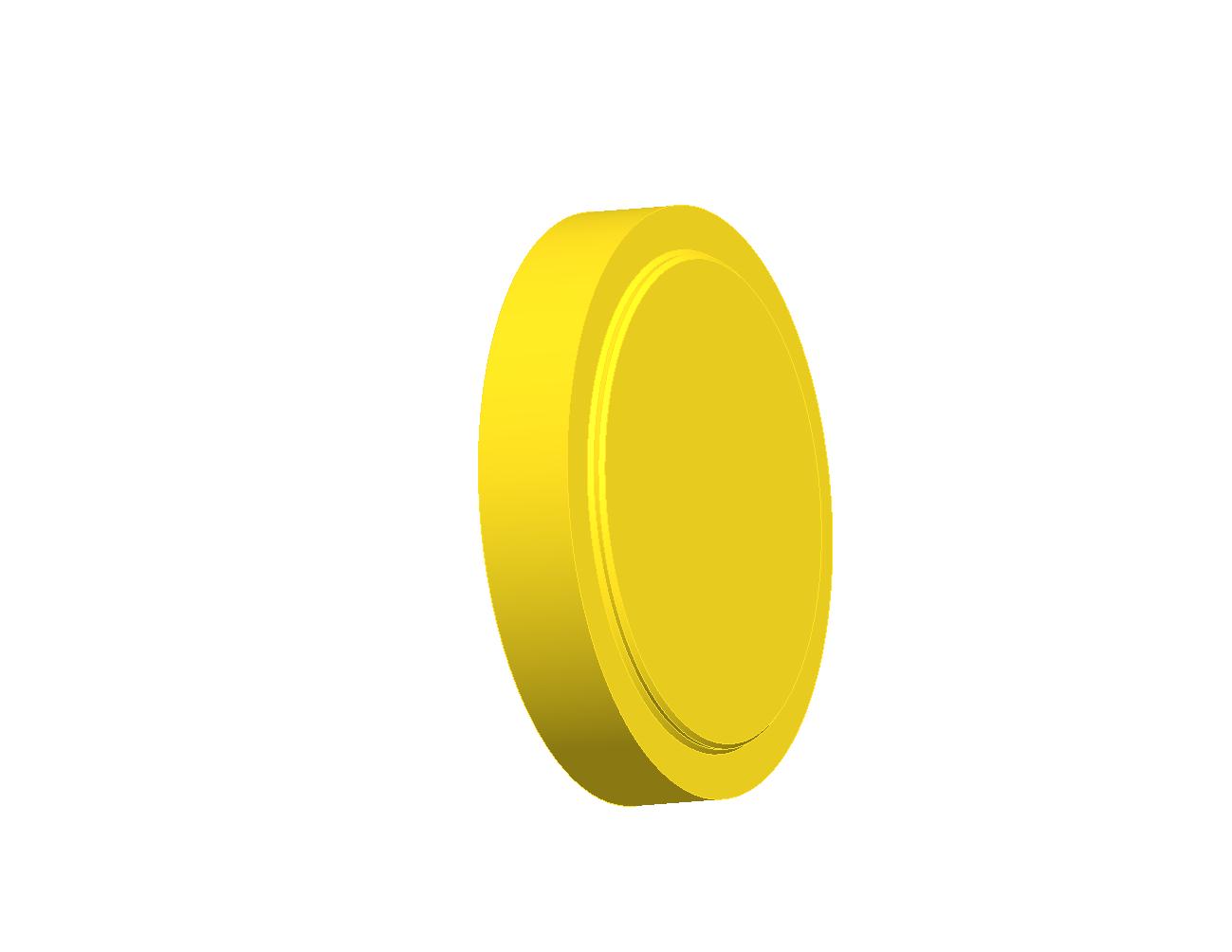

ich habe das Problem, daß ich einen Gewindedurchzug im Sheetmetal einfügen will. Das Ergebnis siehe Bilder ist nicht so wie ich es mir vorstelle. Es liegt bestimmt am Prägestempel, nur wie muß er aussehen?

Hat jemand eine guten Link zu weiterführenden Informationen.


Dirk

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dbexkens
Ehrenmitglied V.I.P. h.c.
Professional Development Manager



Sehen Sie sich das Profil von dbexkens an!   Senden Sie eine Private Message an dbexkens  Schreiben Sie einen Gästebucheintrag für dbexkens

Beiträge: 2174
Registriert: 14.08.2000

Pro/ENGINEER WF5 M040
Pro/ENGINEER WF4 M140
Pro/ENGINEER WF3 M220
Pro/ENGINEER WF2 M190
Pro/INTRALINK 3.4 M030 und 8.0 und 9.0
PDMLink 8.0 und 9.0 und 9.1
Project Link 8.0 und 9.0 und 9.1
Product View 9.1

erstellt am: 17. Dez. 2004 09:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dibu 10 Unities + Antwort hilfreich
Hi Dirk,

ich bin mir nicht sicher, wie Du das aussehen lassen möchtest. Ich nehme einfach an, das Du die Stirnseite durchbrochen haben möchtest.
Leider kann ich momentan nicht nachsehen (und Sheet habe ich auch lange nicht mehr benutzt), aber mir fällt was dazu ein:
Bei der Definition der Sicke kann man doch auch sowas wie "Fläche entfernen"?! Schaue mal in den Optionen während der Sickenerstellung nach.

Grüße

Detlef

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dibu
Mitglied
Konstrukteur


Sehen Sie sich das Profil von dibu an!   Senden Sie eine Private Message an dibu  Schreiben Sie einen Gästebucheintrag für dibu

Beiträge: 143
Registriert: 11.03.2003

WXP 2.4GHz 512MB
DELL Workstation
NVIDIA Quadro4
900 XGL<P>
Inventor 10
PROE/WF2

erstellt am: 17. Dez. 2004 12:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities



Hi Detlef,

zum besseren Verständnis habe ich noch einmal diese Bilder erstellt.

Dirk

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dbexkens
Ehrenmitglied V.I.P. h.c.
Professional Development Manager



Sehen Sie sich das Profil von dbexkens an!   Senden Sie eine Private Message an dbexkens  Schreiben Sie einen Gästebucheintrag für dbexkens

Beiträge: 2174
Registriert: 14.08.2000

Pro/ENGINEER WF5 M040
Pro/ENGINEER WF4 M140
Pro/ENGINEER WF3 M220
Pro/ENGINEER WF2 M190
Pro/INTRALINK 3.4 M030 und 8.0 und 9.0
PDMLink 8.0 und 9.0 und 9.1
Project Link 8.0 und 9.0 und 9.1
Product View 9.1

erstellt am: 17. Dez. 2004 12:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dibu 10 Unities + Antwort hilfreich
Hi Dirk,

also wie ich vermutet hatte. Haste mal in den Optionen nachgesehen?

Grüße

Detlef

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dibu
Mitglied
Konstrukteur


Sehen Sie sich das Profil von dibu an!   Senden Sie eine Private Message an dibu  Schreiben Sie einen Gästebucheintrag für dibu

Beiträge: 143
Registriert: 11.03.2003

WXP 2.4GHz 512MB
DELL Workstation
NVIDIA Quadro4
900 XGL<P>
Inventor 10
PROE/WF2

erstellt am: 17. Dez. 2004 13:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hi Detlef,

habe ich, man kann Flächen ausschließen, die dann das Loch ergeben.

Ist es ggf. ein Darstellungsfehler von PRO/E oder welches Maß steuert die Wandstärke des ausgedückten Bleches.

Dirk

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

anagl
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von anagl an!   Senden Sie eine Private Message an anagl  Schreiben Sie einen Gästebucheintrag für anagl

Beiträge: 4566
Registriert: 28.05.2001

CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!

erstellt am: 17. Dez. 2004 14:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dibu 10 Unities + Antwort hilfreich
Das ist schon so richtig!
Pro/E Sicken haben keine BlechVerdünnung d.h. Die Flächen des Stempels werden um die Blechdicke versetzt
Wenn man einen realen Blechzustand haben will muss man das Blech noch beschneiden siehe auch mein Frust-Thema http://ww3.cad.de/foren/ubb/Forum12/HTML/006719.shtml
Trotzdem viel Erfolg

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dibu
Mitglied
Konstrukteur


Sehen Sie sich das Profil von dibu an!   Senden Sie eine Private Message an dibu  Schreiben Sie einen Gästebucheintrag für dibu

Beiträge: 143
Registriert: 11.03.2003

WXP 2.4GHz 512MB
DELL Workstation
NVIDIA Quadro4
900 XGL<P>
Inventor 10
PROE/WF2

erstellt am: 17. Dez. 2004 14:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo Alois,

danke, ich war schon am zweifeln mit mir.

Dirk

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

adga
Mitglied
CAE Aplication Engineer (Dipl. Masch. Ing. FH)


Sehen Sie sich das Profil von adga an!   Senden Sie eine Private Message an adga  Schreiben Sie einen Gästebucheintrag für adga

Beiträge: 314
Registriert: 24.01.2008

Windows XP, 32-Bit, SP2
2GB Ram
WF4 m060, PDMLink 8 m050

erstellt am: 22. Jan. 2009 11:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dibu 10 Unities + Antwort hilfreich




Hallo zusammen

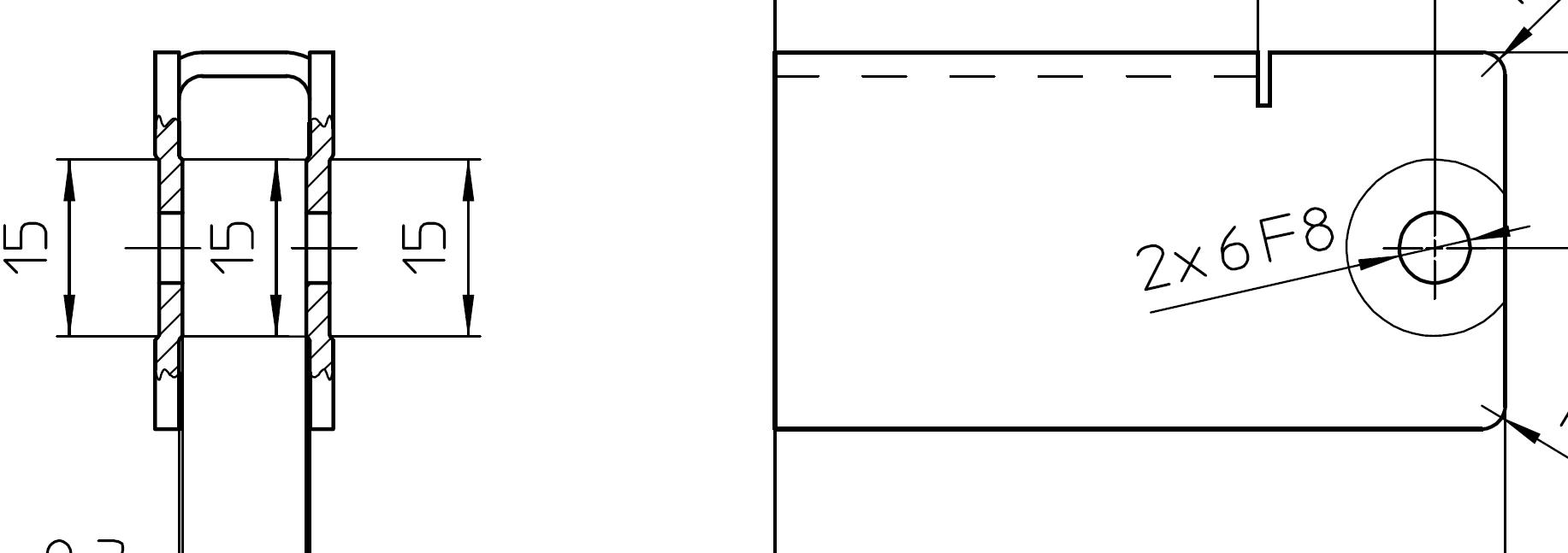

Ist dies immer noch so (WF4 m030, m060), dass man mit Sicken immer die im Stempel vorgesehen Form + Blechdicke bekommt? Eigentlich möchten wir einfach eine Sicke machen, die in etwa so aussieht wie im angefügten Bild (Wunschsicke).

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

anagl
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von anagl an!   Senden Sie eine Private Message an anagl  Schreiben Sie einen Gästebucheintrag für anagl

Beiträge: 4566
Registriert: 28.05.2001

CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!

erstellt am: 22. Jan. 2009 18:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dibu 10 Unities + Antwort hilfreich
Und was kommt raus, wenn Du die Randflächen deines Stempel ausschließt?

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

adga
Mitglied
CAE Aplication Engineer (Dipl. Masch. Ing. FH)


Sehen Sie sich das Profil von adga an!   Senden Sie eine Private Message an adga  Schreiben Sie einen Gästebucheintrag für adga

Beiträge: 314
Registriert: 24.01.2008

Windows XP, 32-Bit, SP2
2GB Ram
WF4 m060, PDMLink 8 m050

erstellt am: 23. Jan. 2009 11:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für dibu 10 Unities + Antwort hilfreich


Hallo anagl

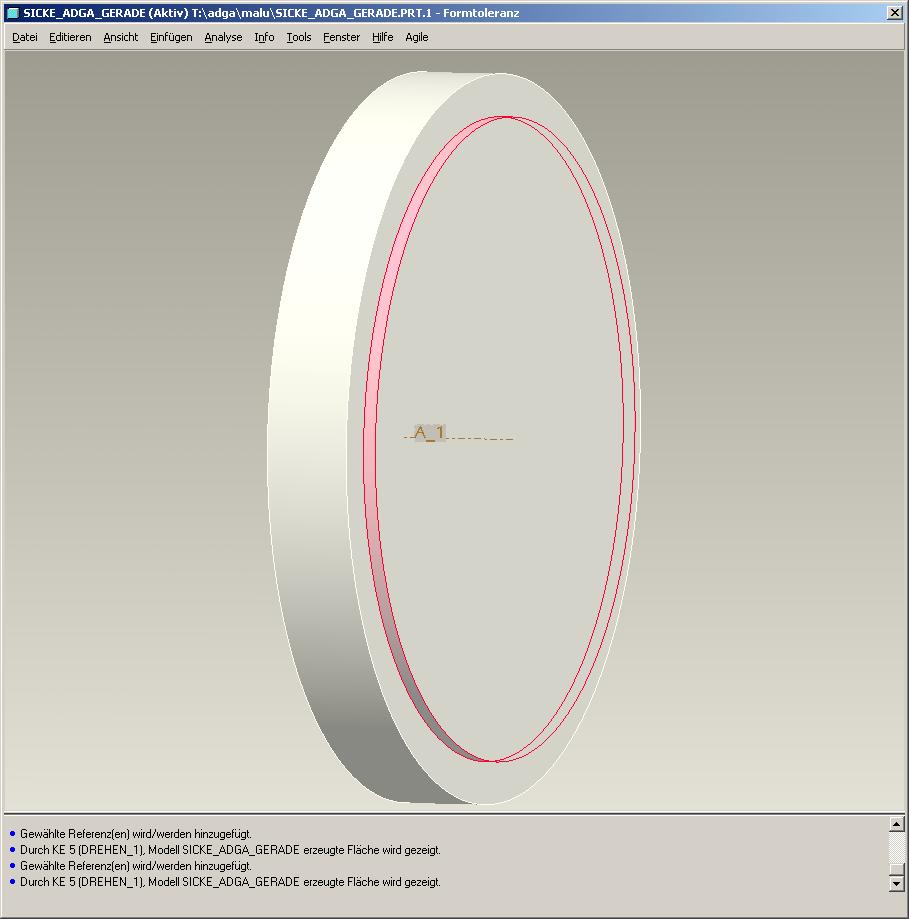

Das war ein wichtiger Hinweis....musste zwar den Stempel wieder etwas anpassen, aber funkitoniert mit einer ganz einfachen zylindrischen Mantelfläche zum ausschliessen einwandfrei.

Besten Dank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
