Thema: Skizzierten Verbund verlängern (379 mal gelesen)
|
Thomas_P
Mitglied
   Beiträge: 69
Registriert: 18.11.2003 Systeme:
Pro/E 2000i^2
I-Deas V9
|
erstellt am: 02. Jun. 2004 21:18  <-- editieren / zitieren -->   Unities abgeben:

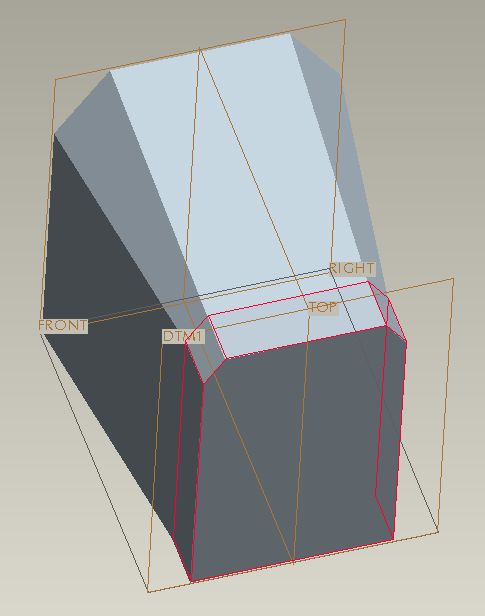

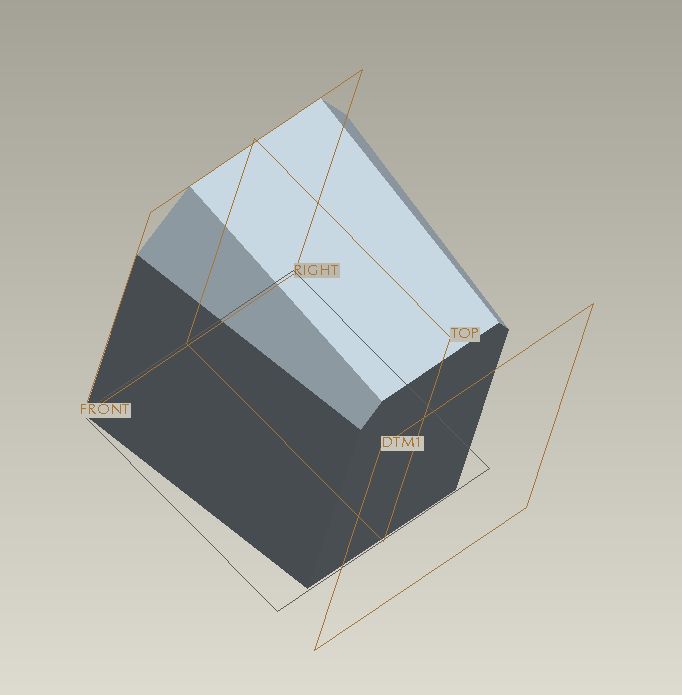

Hallo Leute, ich schlag mich heute schon den ganzen Tag mit diesem skizzierten Verbund herrum. Zur Verdeutlichung habe ich folgende vereinfachte Sizze /verbund.jpg) angehängt. Der Verbund soll weitergeführt werden bis zur DTM1, wobei die Kanten einfach spitz aufeinander zulaufen sollen. Also nicht wie in der Datei Nicht.jpg. Das Problem ist, dass ich nicht den Schnitt am Ende des Körpers besitze, sondern nur die zweite Kontur und die Entfernung. Sicherlich kann man die letzte Kontur auf DTM1 trigonometrisch herleiten, aber das soll nicht stattfinden, da es Probleme bei der Körperänderung gäbe. Vielen Dank im Vorraus. Viele Grüße Thomas
PS.: Das Problem besteht in Pro/E 2001. Ich hab die Skizze jetzt zu Hause mit der Studiversion von Wildfire erstellt, da es mir absolut keine Ruhe gelassen hat.
------------------
Wer die Zukunft fürchtet, verdirbt sich die
Gegenwart. Lothar Schmid Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
os
Ehrenmitglied V.I.P. h.c.
Konstruktionsingenieur
Beiträge: 2458
Registriert: 16.09.2002 2001,WF,WF2...
|
erstellt am: 02. Jun. 2004 21:27 <-- editieren / zitieren --> Unities abgeben: Nur für Thomas_P
|
rjordan
Mitglied
ProE-Admin, Konstrukteur
Beiträge: 1428
Registriert: 17.03.2003 Creo 3
Win 10 Pro 64bit
Intel Xeon 3,7 GHz
Nvidia Quadro P4000
|
erstellt am: 02. Jun. 2004 22:17 <-- editieren / zitieren --> Unities abgeben: Nur für Thomas_P
Hi Thomas, Wenn ich dich richtig verstanden habe, willst du, daß die Randflächen gerade bis zur DTM1 weiterlaufen. ???
Dann erzeuge auf der DTM1 eine Fläche (größer als die entstehende Fläche). Dann über Verformung, Fläche ersetzen. Viel Spaß dabei ------------------
Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform [Diese Nachricht wurde von rjordan am 02. Jun. 2004 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thomas_P
Mitglied
Beiträge: 69
Registriert: 18.11.2003 Systeme:
Pro/E 2000i^2
I-Deas V9
|
erstellt am: 03. Jun. 2004 09:01 <-- editieren / zitieren --> Unities abgeben:
Moin, Ich glaube rjordan hat das schon richtig erfasst. Aber ich verstehe nicht genau wie er sich das vorstellt. Ich habe auch noch mal die Datei als 2001er Model angehängt. Hoffentlich klappt es doch noch irgendwie. Viele Grüße Thomas ------------------
Wer die Zukunft fürchtet, verdirbt sich die
Gegenwart. Lothar Schmid Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rjordan
Mitglied
ProE-Admin, Konstrukteur
Beiträge: 1428
Registriert: 17.03.2003 Creo 3
Win 10 Pro 64bit
Intel Xeon 3,7 GHz
Nvidia Quadro P4000
|
erstellt am: 03. Jun. 2004 09:53 <-- editieren / zitieren --> Unities abgeben: Nur für Thomas_P
Hi Thomas, du brauchst noch nicht mal eine zusätzliche Fläche erzeugen. Du wählst über KE,Erzeugen,Verformung,Ersetzen die Körperfläche und dann die DTM1. Fertig. ------------------
Scheinbare Rechtschreibfehler beruhen auf eine individuelle Rechtschreibreform Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
simon_slo
Mitglied
Beiträge: 35
Registriert: 20.02.2004 Pro/E 2001, pentium4 1800, nvidia quadro, 1000 mb ram...
|
erstellt am: 03. Jun. 2004 10:20 <-- editieren / zitieren --> Unities abgeben: Nur für Thomas_P
|
os
Ehrenmitglied V.I.P. h.c.
Konstruktionsingenieur
Beiträge: 2458
Registriert: 16.09.2002 2001,WF,WF2...
|
erstellt am: 03. Jun. 2004 16:37 <-- editieren / zitieren --> Unities abgeben: Nur für Thomas_P
Hallo Ich hätte die ganze Sache als Fläche mit offenem Boden und Stirnseite aufgezoge. Dann die Flächen einfach verlängert. Alles mit zwei Flächen geschlossen und einen Körper draus gemacht. Habe dein Modell mal genommen und ein Fläche auf die Körperumfangsflächen gelegt. Anschließend die Vorderkanten in die Länge gezogen. Hab's leider auf WF gemacht. Kannst ja mal dein WF Teil reinstellen. Gruß
Olaf ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ehlers
Mitglied
Ingenieur
Beiträge: 1432
Registriert: 05.11.2001 Pro/E 14-2001 WF1-5
|
erstellt am: 03. Jun. 2004 18:11 <-- editieren / zitieren --> Unities abgeben: Nur für Thomas_P
@simon und os Erstmal gilt: Lesen! rjordan hat doch alles geschrieben. In der WF heißt das jetzt "Editieren, Versatz" Dazu erst die Körperfläche wählen, dann editieren, versatz, umschalten auf ersetzen, und nun die Bezugsebene wählen. Gaaaaaaaaanz einfach. ------------------
Des Übels Wurzel ist der Schwachsinn, wobei die Wurzel des Schwachsinns nicht zu unterschätzen ist (Werner) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thomas_P
Mitglied
Beiträge: 69
Registriert: 18.11.2003 Systeme:
Pro/E 2000i^2
I-Deas V9
|
erstellt am: 03. Jun. 2004 20:58 <-- editieren / zitieren --> Unities abgeben:
|
os
Ehrenmitglied V.I.P. h.c.
Konstruktionsingenieur
Beiträge: 2458
Registriert: 16.09.2002 2001,WF,WF2...
|
erstellt am: 05. Jun. 2004 08:59 <-- editieren / zitieren --> Unities abgeben: Nur für Thomas_P
Hallo @ehlers Danke für den Rüffel. Habe die Funktion "Ersetzen" auch schon in 2001 benutzt. Ich muss aber zugeben, das ich sie in WF einfach nicht mehr gefunden habe. Habe immer unter "Verformung" gewühlt und nichts gefunden. Danke für den Tip mit "Versatz" Gruß und schönes Wochenende
Olaf ------------------
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
