Thema: Mechanism Langlochverbindung (419 mal gelesen)
|
fko Mitglied Student
 Beiträge: 8 Registriert: 26.04.2004
|
erstellt am: 26. Apr. 2004 16:47 <-- editieren / zitieren --> Unities abgeben:
Hallo, wie bekomme ich eine tangentiale verbindung zwischen den Seiten eines Langlochs in einem angetriebenen Hebel und der Zylinderfläche des treibenden Zapfens ? Angeblich über mechanism/model/cams, aber wie stelle ich die Verbindung ein und sind dafür irgendwelche separaten Kurven nötig ? Dank schon mal Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
benny_84 Mitglied Tech.Zeichner

 Beiträge: 55 Registriert: 28.08.2003 ProE 2001 Intralink 3.2
|
erstellt am: 27. Apr. 2004 07:22 <-- editieren / zitieren --> Unities abgeben:          Nur für fko
|
chrizzly Mitglied Entwicklungsingenieur

 Beiträge: 375 Registriert: 05.02.2001 Creo 2.0 M170 PDMLink
|
erstellt am: 27. Apr. 2004 08:22 <-- editieren / zitieren --> Unities abgeben:          Nur für fko

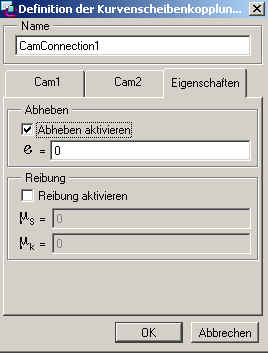

Hallo fko, Du hast die Möglichkeit das Ganze mit einer Führung zu definieren, dazu mußt Du im Langloch eine Kurve definieren und im Zapfen ein Punkt. In Mechanism kannst Du dann Führungskurve und Punkt zu einer Führung verbinden. Vorteil: Führungen laufen stabiler Nachteil: Du mußt erst Kurve und Punkt definieren, kein Langloch-Spiel Du kannst das ganze aber auch als Kurvenscheiben definieren: Dazu wählst Du in mechanism Kurvenscheiben (cams) aus, definierst als cam1 das Langloch (Haken bei automatisch auswählen setzen und dann eine Radiusfläche anklicken, dann nimmt er alle tangential angeschlossenen Flächen) und als cam2 den Zapfen. Unter Eigenschaften kannst Du den cams noch zuweisen, ob sie abheben dürfen. Gruß chrizzly Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
fko Mitglied Student
 Beiträge: 8 Registriert: 26.04.2004
|
erstellt am: 27. Apr. 2004 10:02 <-- editieren / zitieren --> Unities abgeben:
|
fko Mitglied Student
 Beiträge: 8 Registriert: 26.04.2004
|
erstellt am: 27. Apr. 2004 12:13 <-- editieren / zitieren --> Unities abgeben:

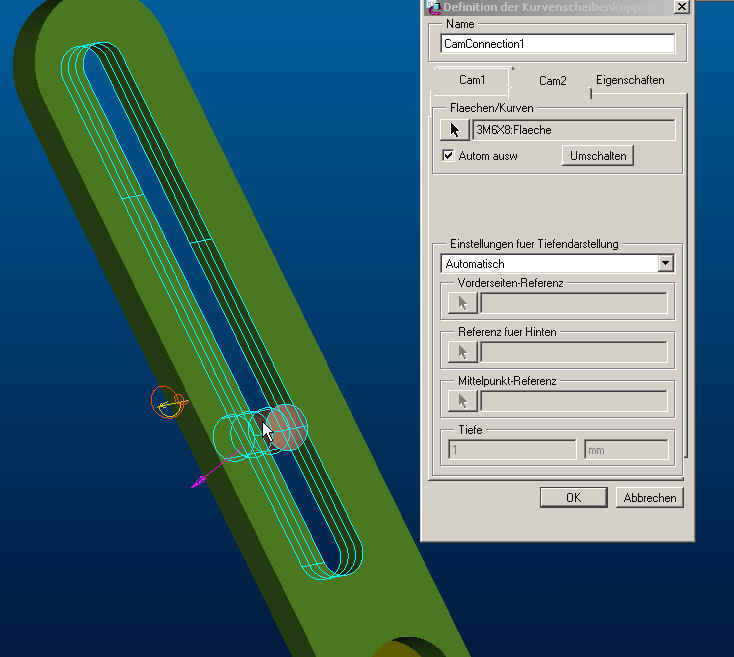

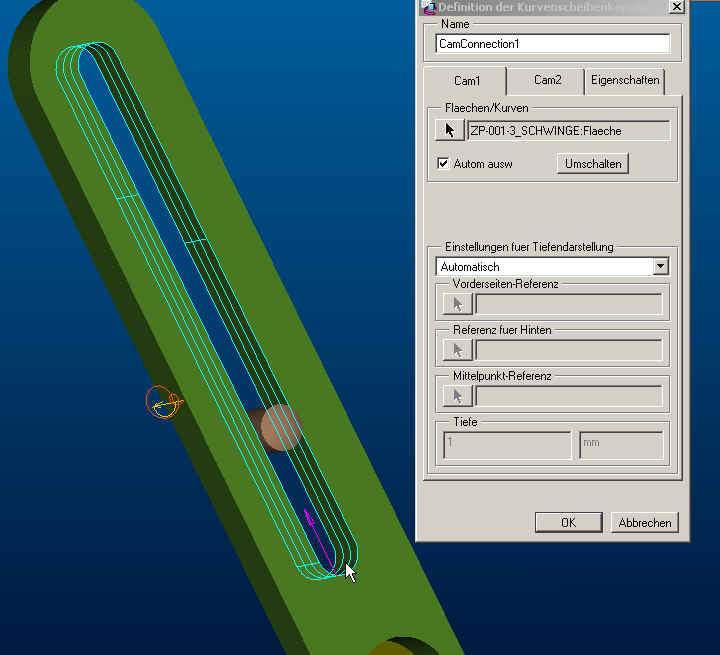

Habe an Hebel und dem Zapfen jeweils auf gleicher höhe liegend eine umlaufende Kurve erzeugt, da er sich wie auf dem Bild gezeigt mit Angabe der Flächen nicht begnügt hat. Allerdings fordert er "please select both references for cam follower connection". Habe unter cam1 die erste Kurve im Hebel und unter cam2 die Kurve am Zapfen eingetellt, aber automatic ist wohl nicht ausreichend und ProE erwartet front&back, aber was für Punkte soll man denn da klicken, wozu dienen die ? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
fko Mitglied Student
 Beiträge: 8 Registriert: 26.04.2004
|
erstellt am: 27. Apr. 2004 13:51 <-- editieren / zitieren --> Unities abgeben:
|
