Autor Thema:  Wertetabelle erstellen (352 mal gelesen)
studi_m
Mitglied
Student

Sehen Sie sich das Profil von studi_m an!   Senden Sie eine Private Message an studi_m  Schreiben Sie einen Gästebucheintrag für studi_m

Beiträge: 6
Registriert: 07.11.2003

 erstellt am: 04. Mrz. 2004 20:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hi,
habe in Pro/E ein Import-KE von dem ich speziell eine Kante vermessen möchte.
Ich würde gerne z.B. im Abstand von ein paar Millimetern ausgehend von einem Koordinatensystem die Werte in x,y und z in einer Tabelle bekommen oder zumindest irgendwie ablesen. Ist das mit Pro/E möglich?
Danke schonmal.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hagen123
Ehrenmitglied V.I.P. h.c.
Application Specialist


Sehen Sie sich das Profil von hagen123 an!   Senden Sie eine Private Message an hagen123  Schreiben Sie einen Gästebucheintrag für hagen123

Beiträge: 2312
Registriert: 12.11.2000

Pro/Engineer Wildfire 4
Pro/Intralink 3.4

erstellt am: 05. Mrz. 2004 07:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für studi_m 10 Unities + Antwort hilfreich
abstaende die du messen kannst, kannst du in tabellen ausgeben. genauso wie z. b. kurvenlaengen. hierzu benoetigst du ein berechnungs-ke in kombination mit einer beziehung:

hier ist der weg beschrieben: http://ww3.cad.de/foren/ubb/Forum12/HTML/004023.shtml

... so long

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

move
Mitglied
Techniker


Sehen Sie sich das Profil von move an!   Senden Sie eine Private Message an move  Schreiben Sie einen Gästebucheintrag für move

Beiträge: 25
Registriert: 07.10.2003

 erstellt am: 05. Mrz. 2004 07:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für studi_m 10 Unities + Antwort hilfreich


vielleicht gehts auch anders !

Erstelle Dir die Punkte auf die Flaeche wo immer sie sein sollte, dann erstellts du eine neue Zeichnung oder bestehende.
Richte eine Ansicht so aus das das Koordinatenkreuz in Z nach unten zeigt.

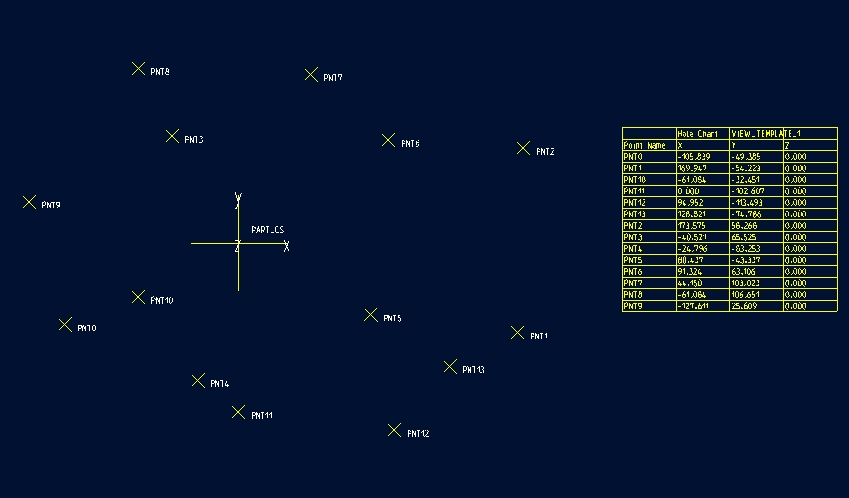

Jetzt Advanced / HOLE TABLE /Create /Datum POINTS waehle Koordinatenkreuz fertig ,klappt nur wenn Z richtig liegt siehe Beispiel.
