Hey,

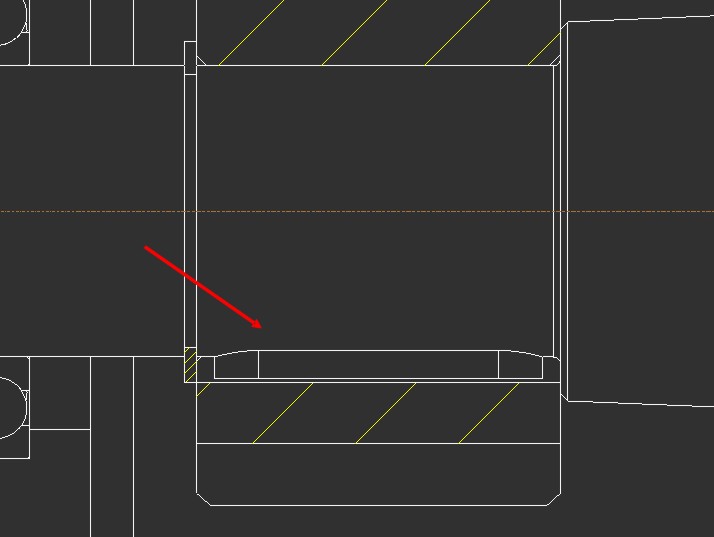

habe ein kleines Problem mit den Ausbrüchen in meiner Zeichgung. Die Basisansicht ist bereits geschnitten dagestellt. Die Welle besitzt eine Passfedernut, die ich durch einen Ausbruch besser darstellen möchte.

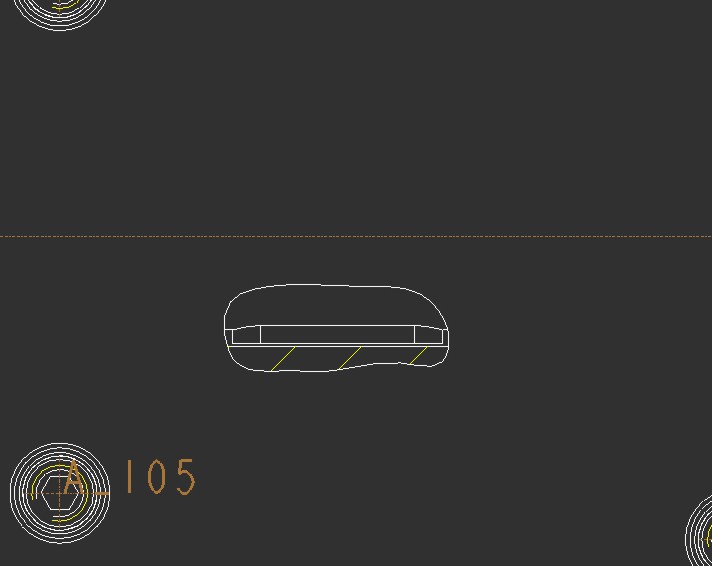

Das Problem liegt bei mir darin, dass ich einen Ausbruch darstelle, jedoch sehe ich dann nur das, was ich mit der Spline eingekreist habe, aber nicht die komplette Passfeder. Habe das Gefühl, dass das Prog nur ein Loch in den "Deckel" der Baugruppe schneidet (Datei - Passfeder2.jpg).

Wo liegt der Fehler?

Vielen Dank für die Hilfe.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

menu1.jpg menu2.jpg

Hallo,

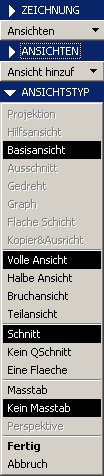

du hast im ersten Menu der Ansicht Teilansicht gewählt. Deshalb siehst du nur das Teilstück.

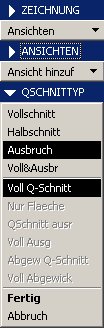

Der Ausbruch für den Schnitt muß im zweiten Ansichtsmenu, wenn du Schnitt gewählt hast, festgelegt werden.
(s. Bilder)
Gruß
Manfred

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für die Antwort. Jedoch komme ich irgendwie trotzdem nicht weiter. Ich benutze die Wildfire Version. Da ist das etwas anders mit dem hinzufügen einer Ansicht in einem bereits vorhandenem Schnitt.

Zu meinem Vorgehen: - das Zeichenblatt ist leer
  - hinzufügen einer Zeichnungsansicht (Basisansicht, Volle Ansicht,
    Schnitt, Vollschnitt, Voll Q-Schnitt, Fertig)
  - sichtbare Kanten

und nun weiß ich nicht weiter. In dem Schnitt will ich die Welle ausschließen und die Nut durch einen Ausbruch darstellen. Aber wie?

Ich hoffe, ich konnte das Problem deutlicher darstellen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich arbeite zwar nicht mit der Wildfire, aber so wie Du es beschrieben hast, geht es in der 2001 auf gar keinen Fall. Und ich kann mir auch nicht vorstellen, daß es in der WF anders sein soll.
Da Paßfeder und Welle aus der Schraffur und damit aus dem Schnitt ausgeschlossen wurden, kann man nicht plötzlich sagen, daß die Welle doch wieder geschnitten wird und sei es nur ein Ausbruch. Es könnte höchstens mit der Option Vollschnitt&Ausbruch gehen, aber da wäre mir der Aufwand zu hoch. Schließlich sollte diese Darstellung für fachkundiges Personal aussagekräftig genug sein. Und für die Geschäftsführung helfen eh nur bunte Bildchen. ;-)

Gruß,
U_Suess

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo, ich hab das mal gemacht, ist aber schon lange her. Ich kann gerade auch nicht nachschauen, aber bis jetzt muesste es passen.
Zu meinem Vorgehen: - das Zeichenblatt ist leer
  - hinzufügen einer Zeichnungsansicht (Basisansicht, Volle Ansicht,
    Schnitt, Vollschnitt, Voll Q-Schnitt, Fertig)
  - sichtbare Kanten

Dann Welle ueber Schraffur ausschliessen. Dann irgendwie ueber Ansicht Aendern einen Ausbruch oder Ausschnitt oder so aehnlich (heisst ganz komisch) hinzufuegen. Das hat eigentlich auch immer nur funktioniert wenn man im Part einen zweiten Querschnitt erzeugt hat. Den gleichen, der schon existiert, nur anderer Name. Wenns nicht hilft, bin ich spätestens morgen wieder vor der Maschine, dann kann ich es nochmal ausprobieren.

Gruss aus dem Wald

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hatten wir schon mal hier.
Füge einen zweiten Querschnit im Modell (Baugruppe) hinzu.
Dann kann man den Querschnitt noch zusätzlich zum vorhanden anzeigen lassen.

------------------
