Thema: Simulation im ProE 2000i (1186 mal gelesen)
|
Rinklef Mitglied

 Beiträge: 347 Registriert: 01.08.2002 Wildfire 2 M180 Dell Precision 650 Intel Xeon 3.06 GHz 2GB Ram
|
erstellt am: 13. Jan. 2003 14:53 <-- editieren / zitieren --> Unities abgeben:
Hallo Leute, ich habe schon eine Weile das Forum wegen Simulationen verfolgt. Manche Sachen gehen und manche nicht. Dies ist mir klar. Meine Frage ist, kann man im ProE die Funktion eines Garagentores simulieren? In dieser Hinsicht habe keine Ahnung, da ich mir die meisten Sache selber angeeignet habe. Gruß Rinklef Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
KeBa Mitglied CAD Konstr.Masch.Bau

 Beiträge: 450 Registriert: 03.07.2002
|
erstellt am: 13. Jan. 2003 15:06 <-- editieren / zitieren --> Unities abgeben:          Nur für Rinklef
hallo rinklef, habe für mich zur hilfe einiges zum thema mechanism zusammengetragen. schicke es dir per mail, da mehr als 1 MB. würde mich über feedback freuen. bin sicher du kann deine simulation mit hilfe von führungen darstellen. liebe grüße kerstin ------------------ Wer fragt ist ein Narr für fünf Minuten. Wer nicht fragt, ist ein Narr für ein ganzes Leben Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kalle_ok Mitglied

 Beiträge: 1164 Registriert: 01.03.2002 WF2: M250
|
erstellt am: 13. Jan. 2003 15:35 <-- editieren / zitieren --> Unities abgeben:          Nur für Rinklef
|
Rinklef Mitglied

 Beiträge: 347 Registriert: 01.08.2002 Wildfire 2 M180 Dell Precision 650 Intel Xeon 3.06 GHz 2GB Ram
|
erstellt am: 13. Jan. 2003 16:00 <-- editieren / zitieren --> Unities abgeben:
Hallo ihr zwei, Als erstes vielen Dank Kerstin für deine schnelle und umfangreiche Hilfe. Werde mich in nächster Zeit mit deiner Mail beschäftigen und gebe dier eine Antwort. Habe aber noch eine Frage dazu. Wir besitzen nur die einfache ProE Liezems. Geht dies mit der einfachen Version? (der einzigste 3D Arbeitzplatz im Unternehmn) Kallo_Ok : Ich meine ein Hunschwenktor oder ein Flügeltor, welches mit einem Arm angetrieben wird. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ehlers Mitglied Ingenieur

 Beiträge: 1432 Registriert: 05.11.2001 Pro/E 14-2001 WF1-5
|
erstellt am: 13. Jan. 2003 17:51 <-- editieren / zitieren --> Unities abgeben:          Nur für Rinklef
Beides geht, wobei bei der Flügeltür sicher ein paar Anlaufhilfen nötig sind. Bei Schwenktor könnten die Federn schön mit MDO zum Einsatz kommen. Leider ist weder MDX noch BMX in der Foundation MDX ist glaube ich jetzt in Foundation II? Bin mir aber gerade nicht ganz sicher! ------------------ Des Übels Wurzel ist der Schwachsinn, wobei die Wurzel des Schwachsinns nicht zu unterschätzen ist (Werner) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rinklef Mitglied

 Beiträge: 347 Registriert: 01.08.2002 Wildfire 2 M180 Dell Precision 650 Intel Xeon 3.06 GHz 2GB Ram
|
erstellt am: 14. Jan. 2003 07:52 <-- editieren / zitieren --> Unities abgeben:
Hallo ehlers, ich habe mich noch nie mit den Bezeichnungen auseinander gestzt. Ich bin in diese Firma gekommen, wo dieses Programm schon vorhanden war. Ich wurde angelehrt von der Person, welche vor knapp 2 Jahren gegangen worden ist. Ich denke MDX steht für Mechanism. Es währe nett wenn einer von euch mir kurz die Kürzel zu erklären. Gruß Rinklef Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kalle_ok Mitglied

 Beiträge: 1164 Registriert: 01.03.2002 WF2: M250
|
erstellt am: 14. Jan. 2003 08:15 <-- editieren / zitieren --> Unities abgeben:          Nur für Rinklef
BMX Behavioral Modeling Extension: absichtsorientierte Konstruktion - auf messung(en) basierende geometrieoptimierung; MDX Mechanism Design Extension: Zusammensetzen von mechanismen mit hilfe von Verbindungsoptionen, lagern, gelenken plus deren Steuerung über antriebe; MDO Mechanism Design Option: kann das, was MDX kann PLUS (!!!) berücksichtigung von gewichtskräften, federkräften, reibungskräften - das ergebnis ist nicht nur die bewegungssimulation, sondern auch die Reaktionskräfte an festgelegten messpunkten, wie z.B. lager. Ich hoffe, das hat nicht nur zur Erheiteung beigetragen... Kalle_ok ------------------ ) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stielke Mitglied Dipl.-Ing.

 Beiträge: 108 Registriert: 10.08.2001
|
erstellt am: 14. Jan. 2003 09:28 <-- editieren / zitieren --> Unities abgeben:          Nur für Rinklef
Hallo Rinklef, mit MDX kannst du die Simulation sicher darstellen. Wenn ihr das Modul nicht habt, dann geht das auch mit der ProE Basislizenz. Ist aber viel aufwendiger, ausserdem ist eine Animation der Bewegung dann nur in schritten möglich. Mit der Basislizenz würde ich ein Skelett verwenden, in dem über Bezugskurven, Ebenen, Achsen usw. der Mechanismus dargestellt wird. Abschliessend die Komponenten auf das Skelett in der ASM einbauen. ------------------ MfG T.Stielke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
KeBa Mitglied CAD Konstr.Masch.Bau

 Beiträge: 450 Registriert: 03.07.2002 CAD:CATIA V5 (R18),ProE WF2 PDM`S: SmartTeam,Intralink,ProFile Windows Professionell xp64
|
erstellt am: 14. Jan. 2003 13:39 <-- editieren / zitieren --> Unities abgeben:          Nur für Rinklef
[QUOTE]Original erstellt von Rinklef: [B]Hallo ihr zwei, Als erstes vielen Dank Kerstin für deine schnelle und umfangreiche Hilfe. Werde mich in nächster Zeit mit deiner Mail beschäftigen und gebe dier eine Antwort. Habe aber noch eine Frage dazu. Wir besitzen nur die einfache ProE Liezems. Geht dies mit der einfachen Version? (der einzigste 3D Arbeitzplatz im Unternehmn) ___________________________________________________________________ Mechanism geht mit der einfachen Lizens! Bitteschön, gerngeschehen! Mechanica ist ein Tool! kerstin ------------------ Wer fragt ist ein Narr für fünf Minuten. Wer nicht fragt, ist ein Narr für ein ganzes Leben [Diese Nachricht wurde von KeBa am 14. Januar 2003 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rinklef Mitglied

 Beiträge: 347 Registriert: 01.08.2002 Wildfire 2 M180 Dell Precision 650 Intel Xeon 3.06 GHz 2GB Ram
|
erstellt am: 14. Jan. 2003 14:14 <-- editieren / zitieren --> Unities abgeben:
Hallo Kerstin, bin kräfig am probieren. Klappt aber noch nicht so richtig. Ein Teil drehen klapt schon, jedoch ein Teil linar verschieben noch nicht. Sag mal, ist deine Anleitung für 2001 oder für 2000i? Es sind ein paar Punkte (Befehle) nicht vorhanden. Gruß Rinklef Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ehlers Mitglied Ingenieur

 Beiträge: 1432 Registriert: 05.11.2001 Pro/E 14-2001 WF1-5
|
erstellt am: 14. Jan. 2003 14:20 <-- editieren / zitieren --> Unities abgeben:          Nur für Rinklef
Dazu braucht man ein Schubgelenk (Verbindung) Setzt man dann einen Treiber/Antrieb auf die Achse der Verbindung (Symbol) eventuell vom Typ Position/Rampe dann wird auch stets gewährt das die Simulation in der selben Position neu startet! ------------------ Des Übels Wurzel ist der Schwachsinn, wobei die Wurzel des Schwachsinns nicht zu unterschätzen ist (Werner) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
KeBa Mitglied CAD Konstr.Masch.Bau

 Beiträge: 450 Registriert: 03.07.2002
|
erstellt am: 14. Jan. 2003 14:35 <-- editieren / zitieren --> Unities abgeben:          Nur für Rinklef

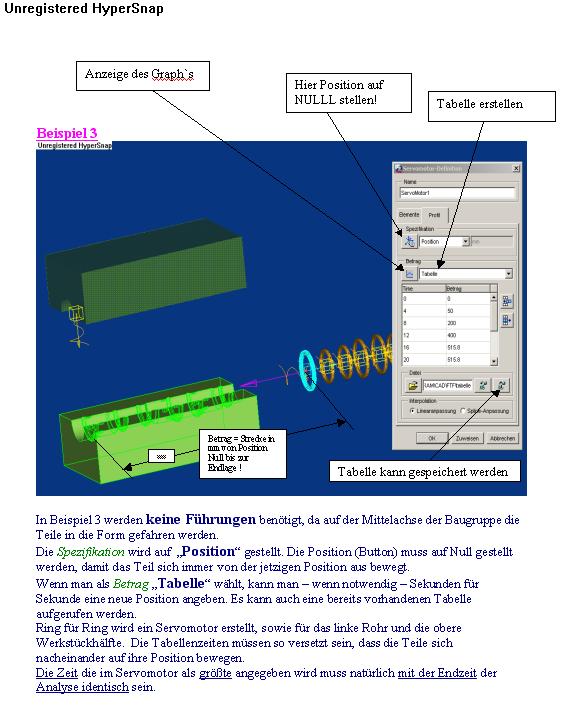

die Anleitung ist für 2001 wie ehlers bereist sagte: schubgelenk beachte bitte die ganzen anmerkungen am anfang, mechanism ist in einigen dingen etwas "empfindlich" also: teil mit verbindung "schubgelenk" einbauen, achse auf achse, ebene auf ebene die die bewegung nicht einschrängt. mit bewegen auf ausgangspunkt schieben. mechanism >modell> servomotor >nullpunkt einst. >und am besten mit "position" und "tabelle" arbeiten -aus meiner docu: In Beispiel 3 wird die Bewegung mit „Position“ definiert, d.h. zu einem Zeitpunkt X (in Sekunden) befindet sich das Teil an Punkt Y (in mm). Man kann das als Tabelle darstellen und so unterschiedliche Teile zu verschiedenen Zeitpunkten loslaufen lassen. WICHTIG: Nicht vergessen die Ausgangsposition auf Null zu stellen! ____________________ die endzeit in der analyse muss der höchsten zeit im servomotor entsprechen. wenn du noch nicht klarkommst mail mir ich geb dir meine nr und helfe online bis dann kerstin ------------------ Wer fragt ist ein Narr für fünf Minuten. Wer nicht fragt, ist ein Narr für ein ganzes Leben Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
