Thema: gezeigte Bemaßung auf mehreren Blättern (448 mal gelesen)
|
DanG
Mitglied
Dipl.-Ing.(FH) Feinwerktechnik
   Beiträge: 33
Registriert: 12.08.2002 ProE WF2 M250
MS Windows XP SP2
nVidia Quadro FX570
Intel Xeon X5260 3.33GHz mit 3 GB RAM
|
erstellt am: 03. Dez. 2002 10:19  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, kann mir jemand sagen wie ich auf mehreren Zeichnungsblättern das gleiche Maß mit zeigen/wegnehmen darstellen kann? Hab schon im Forum gesucht, aber leider nix passendes gefunden. ------------------
Viele Grüße
DanG Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kalle_ok
Mitglied
Beiträge: 1164
Registriert: 01.03.2002 WF2: M250
|
erstellt am: 03. Dez. 2002 12:33 <-- editieren / zitieren --> Unities abgeben: Nur für DanG
|
B. Sandriester
Mitglied
Administrator, Trainer, Consulter
Beiträge: 150
Registriert: 17.10.2001
|
erstellt am: 03. Dez. 2002 16:27 <-- editieren / zitieren --> Unities abgeben: Nur für DanG
Ab v2001 kann man in der Zeichnung die Bemaßung mittels Modellbaum anzeigen. Rechte Maustaste auf´s KE (im Modellbaum) => Bemassung Zeigen / Bemassung in Ansicht Zeigen. Wenn man im Modellbaum die KE-Nummern einblendet wird das ganze noch simpler.
------------------
Ing. B. Sandriester
BEKO - Competence & Trainings Center Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
os
Ehrenmitglied V.I.P. h.c.
Konstruktionsingenieur
Beiträge: 2458
Registriert: 16.09.2002 2001,WF,WF2...
|
erstellt am: 03. Dez. 2002 21:44 <-- editieren / zitieren --> Unities abgeben: Nur für DanG
Hallo Wenn du das Mass auf verschiedenen Blättern nur brauchst um dein Modell zu steuern gibts noch folgende Möglichkeit. Erzeuge dir im Modell verschiedene 3d-Notizen, mit #Einstellung#Notiz. Diese referenzieren dein Mass. Z.B. sieht dann deine Notiz folgendermassen aus &d15 . Dabei ist d15 dein Mass. Diese Notiz kannst du x-beliebig oft erzeugen und in der Zeichnung mit zeigen/wegnehmen anzeigen lassen. So hast du die Möglichkeit dein Modell an x-beliebigen Stellen in der Zeichnung zu steuern. Diese Notizen verhalten sich nicht so wie 2d_Notizen. Diese ersetzen das referenzierte Mass. Ist meines Wissens die einzige Möglichkeit ein Mass mehrfach in der Zeichnung darzustellen. Vieleicht kann man damit etwas anfangen Gruß
Olaf  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Stephan H.
Mitglied
Konstrukteur
Beiträge: 95
Registriert: 29.10.2002
|
erstellt am: 04. Dez. 2002 08:00 <-- editieren / zitieren --> Unities abgeben: Nur für DanG
Morgen Olaf, ich hab' das gerade mal ausprobiert. 3-d Notiz im Modell erzeugt. In der Zeichnung mit Zeigen die Notiz dargestellt. Ich kann aber über die Notiz das Maß nicht steuern und die Notiz lässt sich nur auf einem Blatt anzeigen. Mach ich was falsch??? ------------------
Gruß Stephan
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rothmann
Mitglied
freib. Konstrukteur
Beiträge: 236
Registriert: 28.09.2000 Pro/E WF3 + WF4 mit EMX und EFX
PC HP-Workstation Windows XP 64
Notebook HP-EliteBook Windows Vista 64
AutoCAD LT 2010
|
erstellt am: 04. Dez. 2002 08:19 <-- editieren / zitieren --> Unities abgeben: Nur für DanG
|
DanG
Mitglied
Dipl.-Ing.(FH) Feinwerktechnik
Beiträge: 33
Registriert: 12.08.2002 ProE WF2 M250
MS Windows XP SP2
nVidia Quadro FX570
Intel Xeon X5260 3.33GHz mit 3 GB RAM
|
erstellt am: 04. Dez. 2002 10:23 <-- editieren / zitieren --> Unities abgeben:
Hallo und Danke, für die guten Tipps. Ich brauche die Maße nur, um für verschiede Prozess/Fertigungsschritte Zeichnungen mit den jeweils entscheidenen Maßen zu erzeugen. Einige der Maße braucht man halt immer wieder. Das mit der REF ist wäre eine Möglichkeit, nur das sich darüber der Wert nicht mehr ändern lässt. :-/ ------------------
Viele Grüße
DanG Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Manfred
Mitglied
Dienstleister
Beiträge: 598
Registriert: 10.07.2000
|
erstellt am: 04. Dez. 2002 18:08 <-- editieren / zitieren --> Unities abgeben: Nur für DanG
Hallo DanG, für das Erstellen von Stadienteilen sollte die nachfolgende Vorgehensweise angewendet werden. 1. Stadium: Modell erzeugen mit allen notwendigen KE's für das erste Stadium. 2. Stadium: Modellgeometrie des ersten Stadiums über Vererbungs-KE (gemeinsame Datennutzung) übernehmen. Anschließend weiter KE's hinzufügen. 3. und weitere Stadien: wie 2. Stadium. Dadurch bekommst du für die einzelnen Stadien unterschiedliche Modelle. Bedingt durch das Vererbungs-KE kannst du in jedem Modell alle Maße anzeigen lassen, d.h. auch mehrfach. Gruß Manfred Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
os
Ehrenmitglied V.I.P. h.c.
Konstruktionsingenieur
Beiträge: 2458
Registriert: 16.09.2002 2001,WF,WF2...
|
erstellt am: 04. Dez. 2002 20:40 <-- editieren / zitieren --> Unities abgeben: Nur für DanG

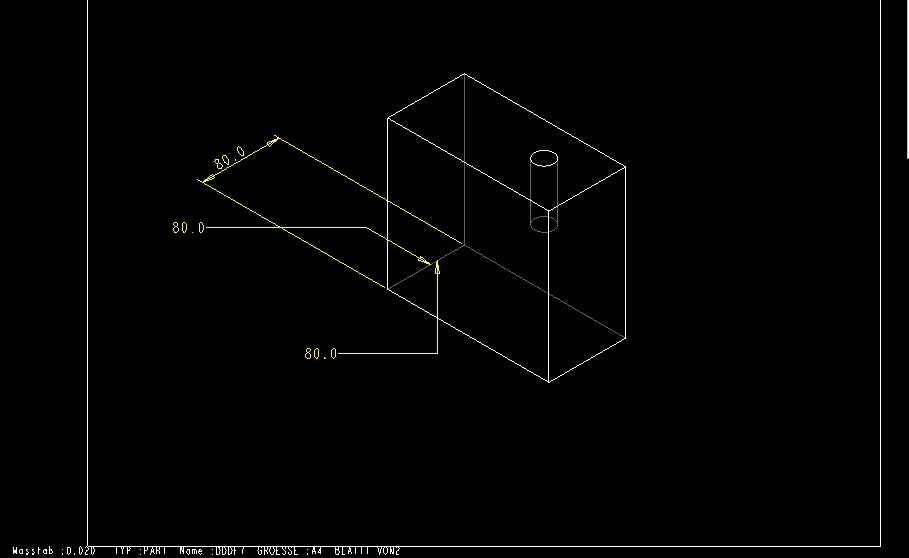

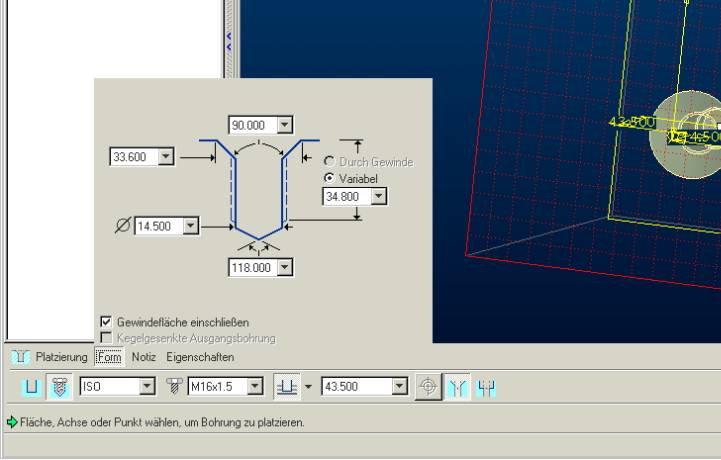

Hallo Manfreds Vorschlag ist natürlich, für deine Belange, der Bessere. Nur der Vollständigkeithalber. Habe es noch mal versucht, auch auf mehreren Blättern. Funktioniert einwandfrei. Alle Masse lassen sich mit #editieren#wert in der Zeichnung, bzw. #ändern im Modell ändern. Bild 1 zeigt wie die Notiz aussehen sollte. Bild 2 zeigt die Notizen in der Zeichnung Gruß
Olaf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
