Autor Thema:  3D Spline als Bewegugnspfad für Simulation (1354 mal gelesen)
Inventor750
Mitglied


Sehen Sie sich das Profil von Inventor750 an!   Senden Sie eine Private Message an Inventor750  Schreiben Sie einen Gästebucheintrag für Inventor750

Beiträge: 2
Registriert: 02.10.2013

erstellt am: 02. Okt. 2013 09:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo zusammen,

bin gerade an einer Simulation dran und komme nicht weiter.

Ein Fahrzeug (Fahrwagen) muss auf zwei Schienen (Rohre) bewegt werden.

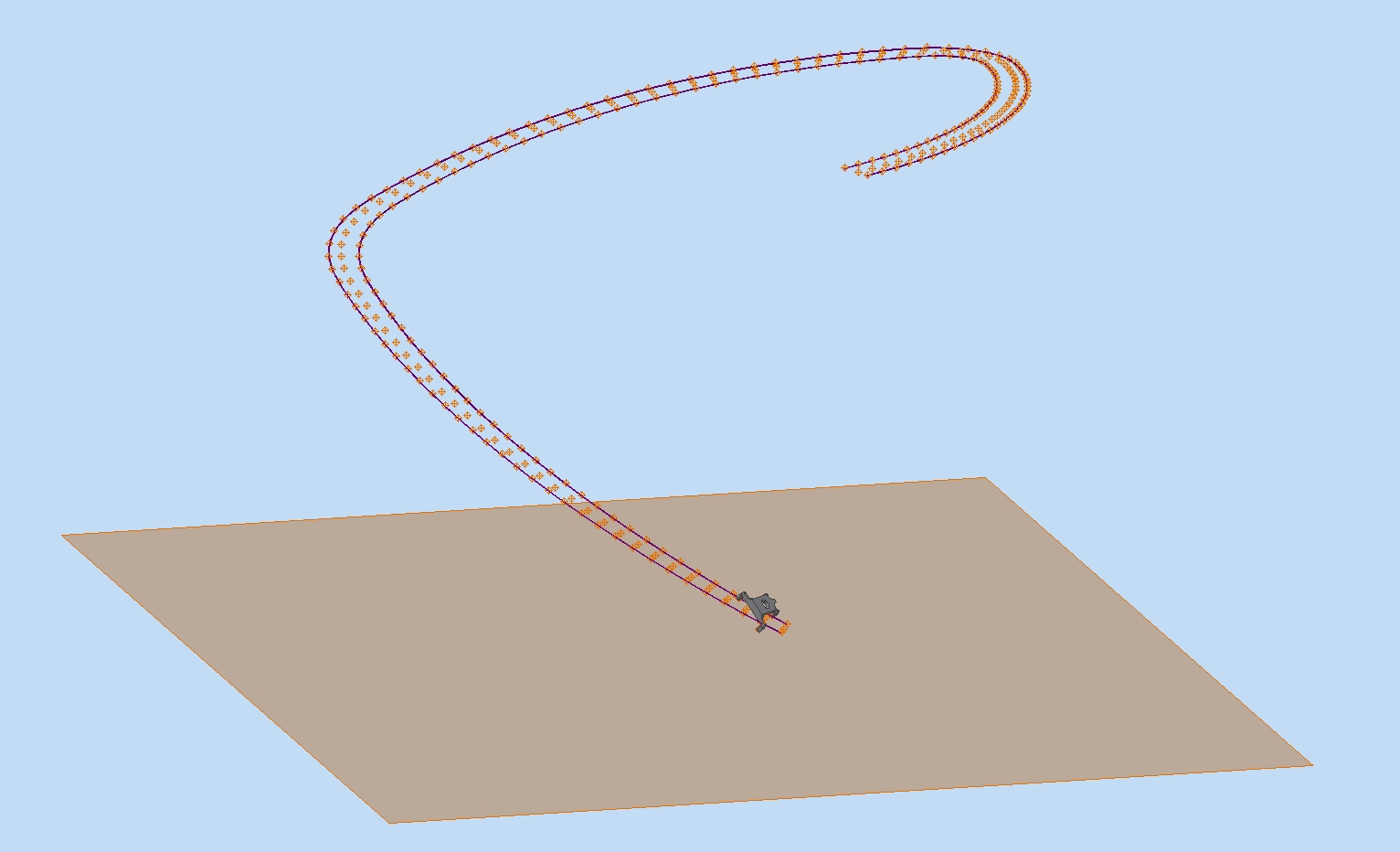

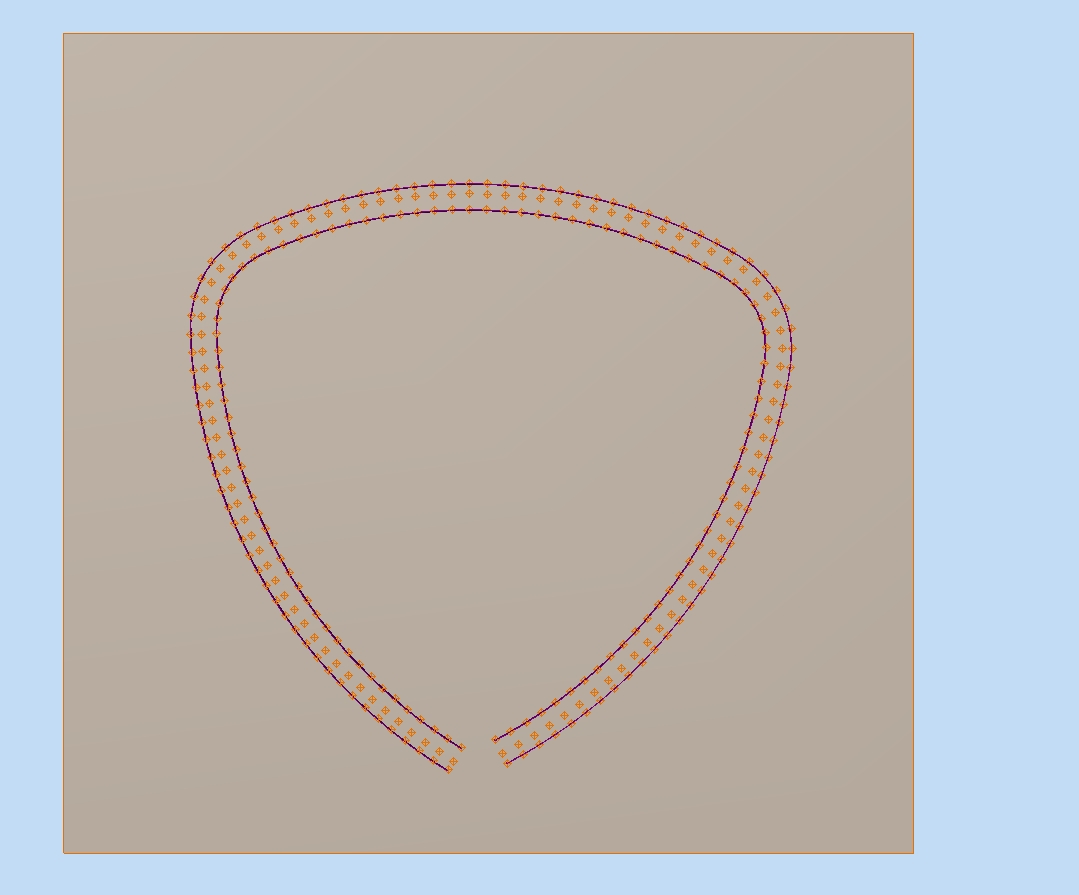

Die Schienen sind zwei Spline die über 3D-Skizzen, durch im Raum definierte Punkte, erstellt sind.

Die Schienengeometrie ist also einer Achterbahn ähnlich, spiralförmiges Verlauf, keine konstante Steigung, keine Radien (Spline).

Der Fahrwagen muss über 4 Punkte (Fahrwerke, zwei vorne und zwei hinten) an die Schienen/Pfade verknüpft werden.

Am besten wäre über je einen Punkt am Fahrwerk direkt auf Spline, geht aber nicht, so eine Kombination unterstützt kein Gelenk in der Simulation.

Habe auch hier im Forum mich umgeschaut, nichts brauchbares gefunden.
Es gibt nur der Beitrag hier: http://ww3.cad.de/foren/ubb/Forum50/HTML/005610.shtml
was auch älter ist und anscheinend nicht für Inventor 2013.

Hat vielleicht jemand eine Idee?

Gruß
Daniel


[Diese Nachricht wurde von Inventor750 am 02. Okt. 2013 editiert.]

[Diese Nachricht wurde von Inventor750 am 02. Okt. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Roland Schröder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen




Sehen Sie sich das Profil von Roland Schröder an!   Senden Sie eine Private Message an Roland Schröder  Schreiben Sie einen Gästebucheintrag für Roland Schröder

Beiträge: 13310
Registriert: 02.04.2004

IV 2019 + 2020 + 2021
W7pro64 F-Secure-Safe
Dell-M4600 2,13GHz 12GB
Quadro2000M
15,4"1920x1080
MS-IntelliMouse-Optical
SpacePilotClassic

erstellt am: 02. Okt. 2013 16:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Inventor750 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Inventor750:
Der Fahrwagen muss über 4 Punkte (Fahrwerke, zwei vorne und zwei hinten) an die Schienen/Pfade verknüpft werden.

Moin!

Und Herzlich Willkommen auf CAD.de!

Mit mehr als 2 Punkten direkt auf die Schiene wird das schon überbestimmt. Schon der 3. Punkt benötigt ein Ausgleichsgelenk, z.B. indem das ein auf einer Linie quer zur Fahrtrichtung verschiebbarer Arbeitspunkt ist, denn in den Kurven ergibt sich mit großer Wahrscheinlichkeit überall eine andere punktuelle Spurweite. Außerdem ändert sich sehr wahrscheinlich auch die Verwindung der Fahrbahn (Vorderachse und Hinterachse nicht parallel) im Verlauf der Fahrt, so dass ein 4. Punkt schon gar nicht mehr gehen wird.

Was für Gelenke die Simulation kennt, ist mir nicht geläufig. Hast Du schon Kugelmittelpunkte versucht?

------------------
Roland
www.Das-Entwicklungsbuero.de

It's not the hammer - it's the way you hit!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Inventor750
Mitglied


Sehen Sie sich das Profil von Inventor750 an!   Senden Sie eine Private Message an Inventor750  Schreiben Sie einen Gästebucheintrag für Inventor750

Beiträge: 2
Registriert: 02.10.2013

erstellt am: 02. Okt. 2013 16:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo,

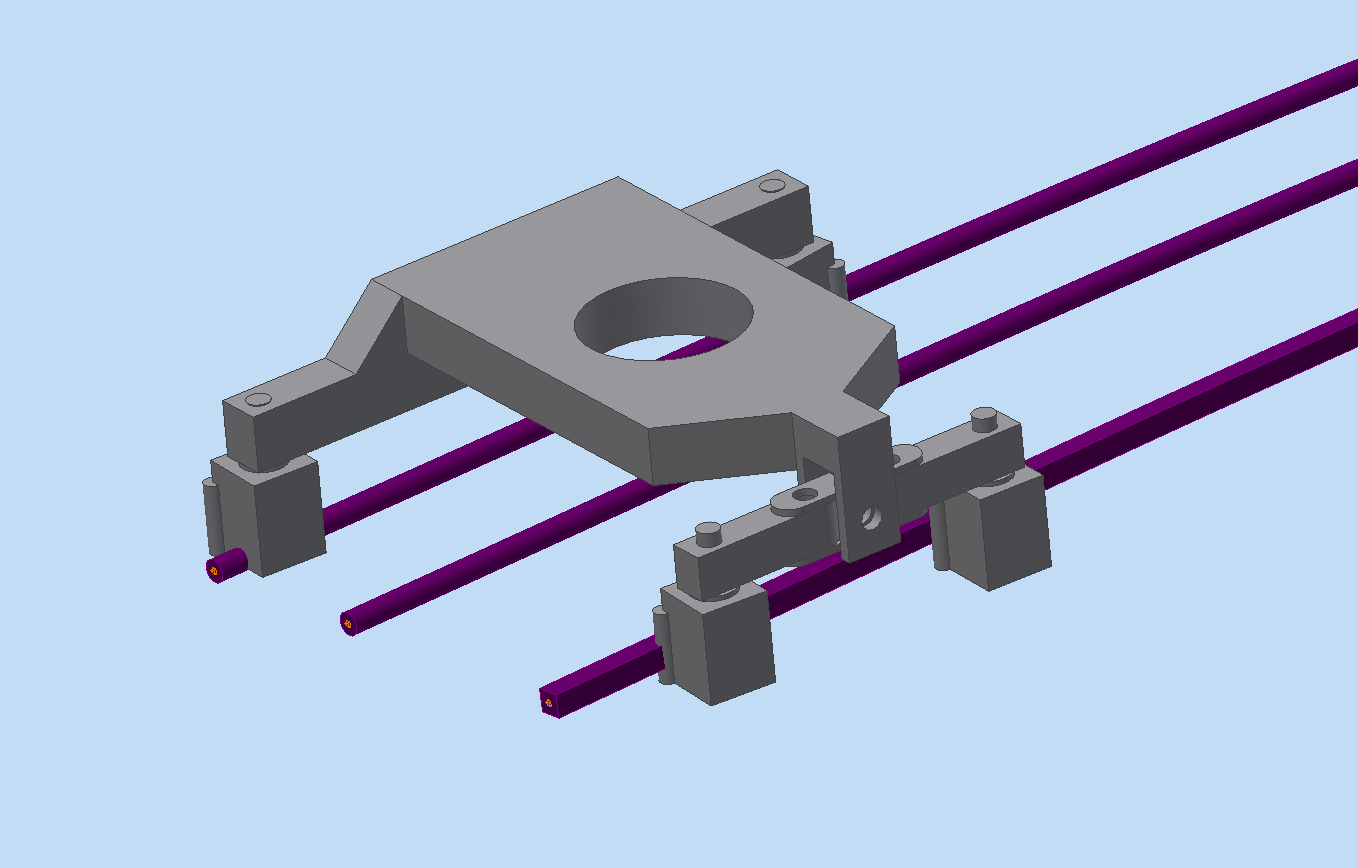

der Fahrwagen hat hinten Ausgleichsgelenke (s.Dummy in der Skizze).
