Thema: Blech raus ziehen (1750 mal gelesen)
|
milos78 Mitglied
Beiträge: 51 Registriert: 21.02.2007 Notebook Centrino Intel Pentium M 1,8GHz OS: MS XP SP2, Ubuntu Linux<P>Software: Autodesk Inventor 10 Autodesk Mechanical 2006
|
erstellt am: 24. Feb. 2009 15:28 <-- editieren / zitieren --> Unities abgeben:

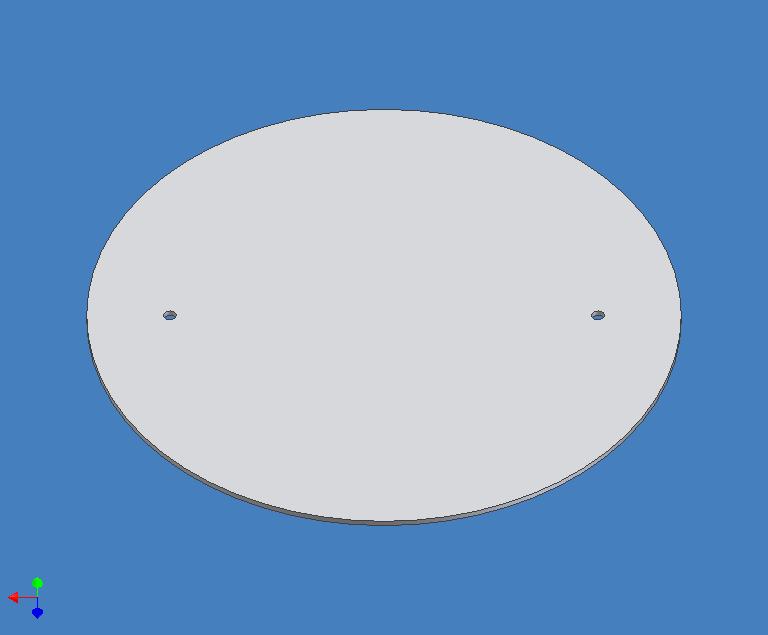

Hallo Inventorgemeinde! Ich möchte gerne Material an den Stellen wo sich im Moment die Bohrungen befinden raus ziehen oder rausdrücken. Es handelt sich hier um eine Grundplatte für einen Stehtisch. Kenne leider nicht das dazu benötigte Werkzeug? Anbei ist die Zeichnung. Vielen Dank, Gruß Milos Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Little_Devil Mitglied Technische Zeichnerin
Beiträge: 1412 Registriert: 25.04.2003 IV 2023 Radeon (TM) Pro WX 5100 Dell Precision 5820 Tower Intel Xenon CPU @3,7 GHz 32 GB RAM 64 Bit
|
erstellt am: 24. Feb. 2009 15:30 <-- editieren / zitieren --> Unities abgeben: Nur für milos78
|
masterjost Mitglied
Beiträge: 68 Registriert: 11.12.2008 Inventor Suite 2009
|
erstellt am: 24. Feb. 2009 15:32 <-- editieren / zitieren --> Unities abgeben: Nur für milos78
hallo milos schau dir mal die stanztools aus der blechumgebung an. ich denke da ist dabei was du suchst. edit: ich seh gerade du hast den inventor 10. bin mir nicht sicher obs denn da überhaupt schon eine blechumgebung gab. zur not zieh dir eine arbeitsebene per offset vom urspung bis auf den mittelpunkt des lochs. natürlich im 90° winkel zur tischplatte. dann skizze auf die arbeitsebene. f7 für schnittansicht. gewünschtes profil skizzieren. einmal rotieren lassen um eine arbeitsachse welche durch den mittelpunkt der bohrung geht und senkrecht zur tischplatte steht. wenn du das ganz mittig zu ner ursprungsachse gebastelt hast musst du das nur einmal machen und kannst den ganzen kram dann spiegeln. gruß thomas [Diese Nachricht wurde von masterjost am 24. Feb. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
milos78 Mitglied
Beiträge: 51 Registriert: 21.02.2007 Notebook Centrino Intel Pentium M 1,8GHz OS: MS XP SP2, Ubuntu Linux<P>Software: Autodesk Inventor 10 Autodesk Mechanical 2006
|
erstellt am: 24. Feb. 2009 15:40 <-- editieren / zitieren --> Unities abgeben:
|
daniel83 Mitglied Applicationsingenieur
Beiträge: 156 Registriert: 20.06.2005
|
erstellt am: 24. Feb. 2009 16:00 <-- editieren / zitieren --> Unities abgeben: Nur für milos78
|
Little_Devil Mitglied Technische Zeichnerin
Beiträge: 1412 Registriert: 25.04.2003 IV 2023 Radeon (TM) Pro WX 5100 Dell Precision 5820 Tower Intel Xenon CPU @3,7 GHz 32 GB RAM 64 Bit
|
erstellt am: 24. Feb. 2009 16:12 <-- editieren / zitieren --> Unities abgeben: Nur für milos78
Sehe ich genauso, mußt nur darauf achten, wie oben schon gesagt, wi weit Du praktisch wirklich ziehen kannst. Konstruktiv geht viel, wenn Du es aber fertigen mußt wird da ein anderes paar Schuhe draus, aber das wirst Du ja sicher wissen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
masterjost Mitglied
Beiträge: 68 Registriert: 11.12.2008 Inventor Suite 2009
|
erstellt am: 25. Feb. 2009 12:12 <-- editieren / zitieren --> Unities abgeben: Nur für milos78

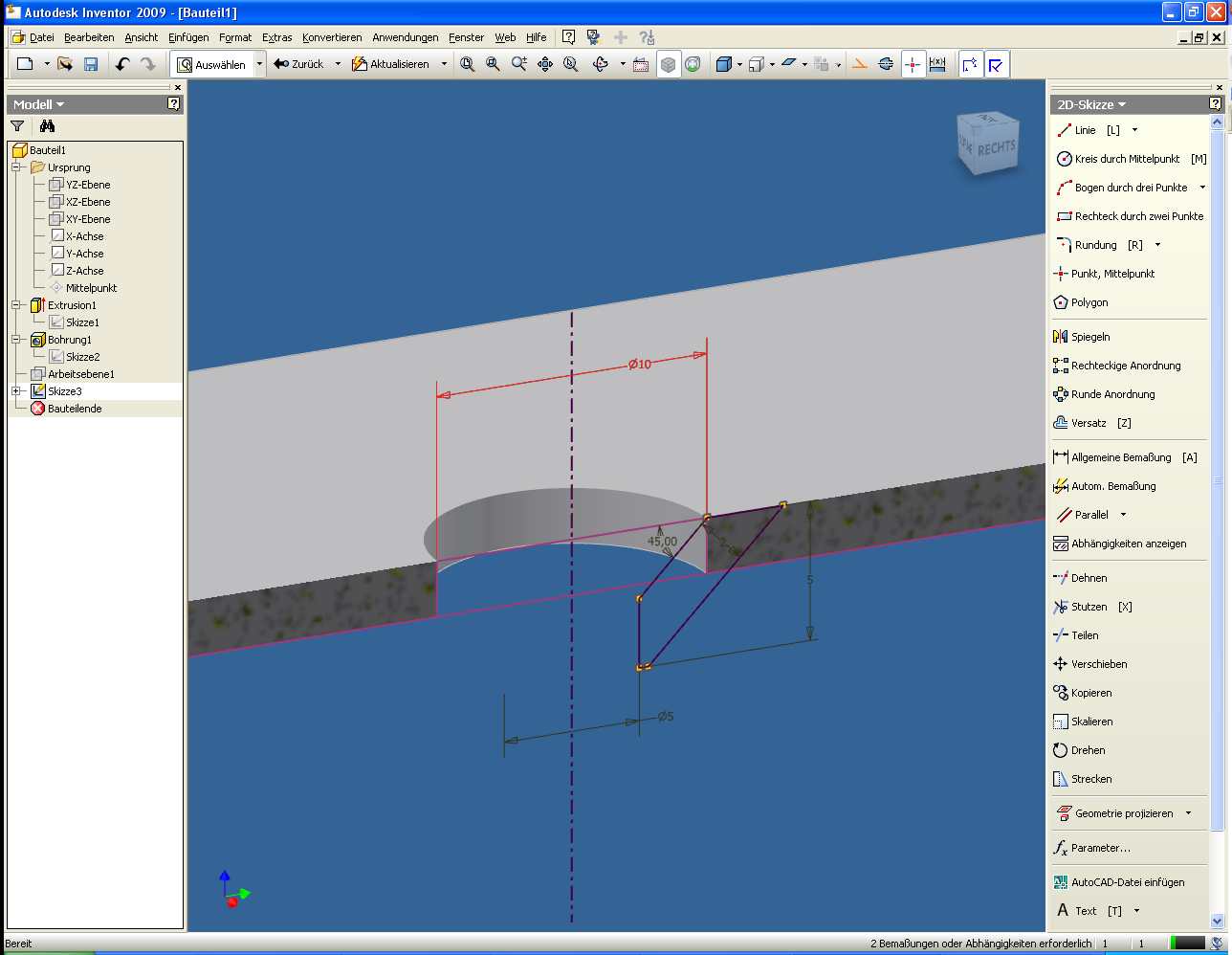

Nochmal eine Skizze als Ergänzung zu meinem posting oben. Kann man sicher schöner machen aber ich habs mal schnell zusammen geklickt. vielleicht wird damit deutlicher was ich und auch die anderen meinten. gruß
thomas [Diese Nachricht wurde von masterjost am 25. Feb. 2009 editiert.] [Diese Nachricht wurde von masterjost am 25. Feb. 2009 editiert.] [Diese Nachricht wurde von masterjost am 25. Feb. 2009 editiert.] [Diese Nachricht wurde von masterjost am 25. Feb. 2009 editiert.] [Diese Nachricht wurde von masterjost am 25. Feb. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
muellc Ehrenmitglied V.I.P. h.c. ICT Specialist
Beiträge: 3501 Registriert: 30.11.2006 Inventor 2017.4.12 64 bit Windows 10 Enterprise 64 bit 3DEXPERIENCE R2016x -------------------- HP Z-Book 15 G4 32 Gig Ram NVIDIA Quadro M2200 2x HP E243i
|
erstellt am: 25. Feb. 2009 12:45 <-- editieren / zitieren --> Unities abgeben: Nur für milos78
Zitat: Original erstellt von daniel83: Hallo,ich würd mir einfach ne skizze machen, und die Wölbung rotieren.
Da hast du deinen Lösungsansatz. Erst ein Loch ins Blech machen, dann eine Skizze in der du die gezogene Kontur darstellst und diese Rotieren. Abwickeln kann Inventor das dann nicht. Wenn man sowas häufiger macht, lohnt sich teilweise ein I-Feature. (I-Features haben bei Blechteilen den Vorteil, das Inventor nicht versucht sie abzuwickeln und daher die Abwicklung für den Rest des Teils noch funktioniert) ------------------ Gruß, Gandhi Zuerst ignorieren sie dich, dann lachen sie über dich, dann bekämpfen sie dich und dann gewinnst du. CAD-RPG Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
milos78 Mitglied
Beiträge: 51 Registriert: 21.02.2007 Notebook Centrino Intel Pentium M 1,8GHz OS: MS XP SP2, Ubuntu Linux<P>Software: Autodesk Inventor 10 Autodesk Mechanical 2006
|
erstellt am: 26. Feb. 2009 06:44 <-- editieren / zitieren --> Unities abgeben:
Guten Morgen Zusammen! Danke für Eure Hilfe, habe es jetzt mit dem Stanzwerkzeug gemacht. Werde aber Euren Vorschlag zum Üben mal durchführen, damit mir das Zeichnen mal irgendwann leichter von Hand geht. Ist es normal das in der Blechbearbeitung das da mit Inch gearbeitet wird, speziell jetzt hier beim Stanzwerkzeug. Dachte immer nur in der Sanitärtechnik arbeitet man mit Inch bzw Zoll. Also wie immer, vielen Dank für Eure Hilfe! Mils
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
masterjost Mitglied
Beiträge: 68 Registriert: 11.12.2008 Inventor Suite 2009
|
erstellt am: 26. Feb. 2009 08:00 <-- editieren / zitieren --> Unities abgeben: Nur für milos78
|
milos78 Mitglied
Beiträge: 51 Registriert: 21.02.2007 Notebook Centrino Intel Pentium M 1,8GHz OS: MS XP SP2, Ubuntu Linux<P>Software: Autodesk Inventor 10 Autodesk Mechanical 2006
|
erstellt am: 26. Feb. 2009 10:59 <-- editieren / zitieren --> Unities abgeben:
Hallo Thomas! Wo bekomme ich denn deutsche Templates her, oder muss man sich diese selbst erstellen? Denn im Ornder "Catalog" von IV befinden sich nur englische Vorlagen. Danke....Fragen...über...Fragen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
muellc Ehrenmitglied V.I.P. h.c. ICT Specialist
Beiträge: 3501 Registriert: 30.11.2006 Inventor 2017.4.12 64 bit Windows 10 Enterprise 64 bit 3DEXPERIENCE R2016x -------------------- HP Z-Book 15 G4 32 Gig Ram NVIDIA Quadro M2200 2x HP E243i
|
erstellt am: 26. Feb. 2009 11:10 <-- editieren / zitieren --> Unities abgeben: Nur für milos78
Am besten selber modellieren, da kann man auch sämtliche Fehler selber machen. Wenn du Hilfe dazu brauchst, kenn ich ne gute Hilfeseite... rate mal. ------------------ Gruß, Gandhi Zuerst ignorieren sie dich, dann lachen sie über dich, dann bekämpfen sie dich und dann gewinnst du. CAD-RPG [Diese Nachricht wurde von muellc am 26. Feb. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
milos78 Mitglied
Beiträge: 51 Registriert: 21.02.2007 Notebook Centrino Intel Pentium M 1,8GHz OS: MS XP SP2, Ubuntu Linux<P>Software: Autodesk Inventor 10 Autodesk Mechanical 2006
|
erstellt am: 26. Feb. 2009 11:18 <-- editieren / zitieren --> Unities abgeben:
|
masterjost Mitglied
Beiträge: 68 Registriert: 11.12.2008 Inventor Suite 2009
|
erstellt am: 26. Feb. 2009 11:28 <-- editieren / zitieren --> Unities abgeben: Nur für milos78
Ich hatte da auch mal so meine liebe Mühe ein Stanztool zu erstellen Schau dir mal den Thread hier an da wirst du sicherlich fündig werden. KLICK Gruß
Thomas [Diese Nachricht wurde von masterjost am 26. Feb. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
