Thema: Schnitt wird nicht korrekt erstellt (793 mal gelesen)
|
INVENTOR 2008
Mitglied
Tamm
   Beiträge: 77
Registriert: 10.08.2007 PC von Dell (Dell Precision 390)
Betriebssystem: Windows XP Professionel SP2
Grafikkarte: 256 MB nVidia Quadro FX3450-Grafikkarte
Prozessor: Intel® Core� 2 Duo E6600 Prozessor (2,4 GHz, 1.066 FSB, 4 MB L2-Cache, Dual Core, VT)
|
erstellt am: 17. Aug. 2007 12:17  <-- editieren / zitieren -->   Unities abgeben:
Schönen guten Tag! Ich hab mal wieder ein kleine Problemchien.

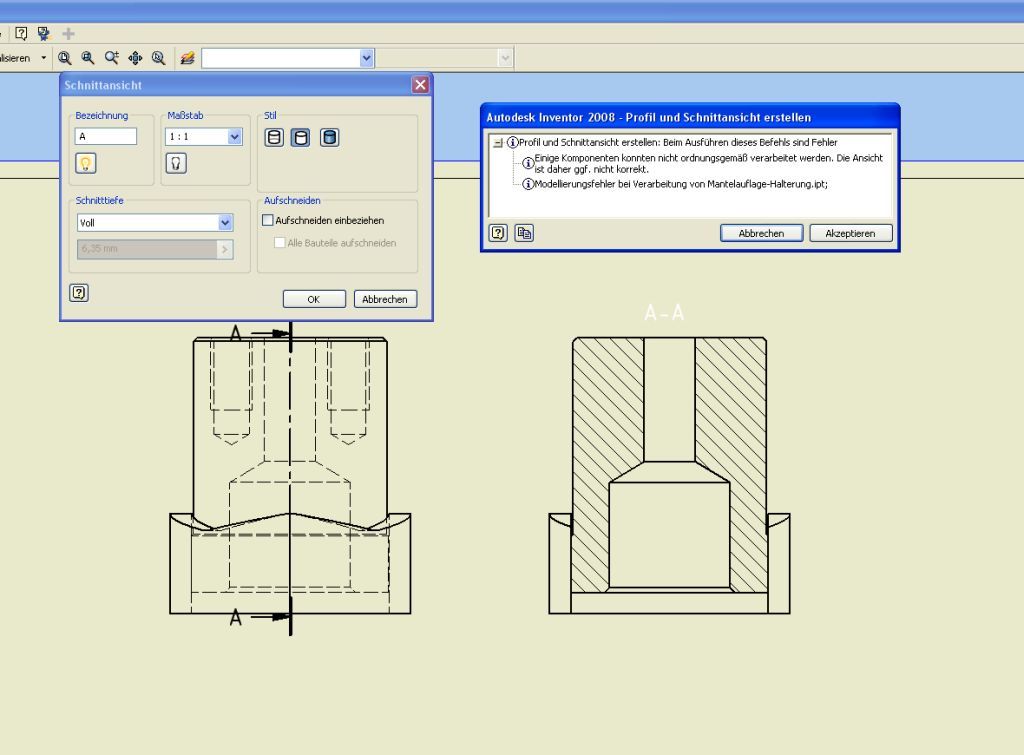

Kann mir jemand sagen, weshalb mein unteres Bauteil nicht geschnitten wird (Bild). Wie kann ich diesen Fehler beheben. Hab bei diesem Teil, wo er nicht schneidet auf jeden fall angegeben, dass er es schneiden soll. Gibt es da vielleicht noch was in meiner ipt-Datei zu ändern? Vielen DANK!  Flo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Big-Biker
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinen
Beiträge: 2588
Registriert: 14.10.2004 INV Prof. 2018
Fujitsu Celsius, 32 Gb Ram
AMD Fire Pro W5100
SpaceNavigator,
HP ZBook G3
|
erstellt am: 17. Aug. 2007 12:26 <-- editieren / zitieren --> Unities abgeben: Nur für INVENTOR 2008
|
Uwe.Seiler
Mitglied
Dipl.-Ing.(FH)
Beiträge: 1183
Registriert: 18.04.2002 HP xw6000 - Dual XEON 2,4GHz - 2GB DDRAM - 980 XGL (Treiber 84.26) - XP SP1 - IV11 SP3
|
erstellt am: 17. Aug. 2007 12:31 <-- editieren / zitieren --> Unities abgeben: Nur für INVENTOR 2008
Dein Problem liegt an dem Bauteil "Mantelauflage-Halterung.ipt". Sagt Dir zumindest die DIVA . Hast du da eine Spirale verwendet ?
Wenn Du diese testweise mal unterdrückst, wird vermutlich dein Schnitt korrekt dargestellt werden. ------------------
Viele Grüsse aus dem Schwarzwald
Uwe S. P.S.:
Den "Pinsel" wünsche ich mir nach wie vor, aber jetzt eben zu Weihnachten, denn ich bin es leid jede Schraffur einzeln in allen Ansichten zu editieren. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
INVENTOR 2008
Mitglied
Tamm
Beiträge: 77
Registriert: 10.08.2007 PC von Dell (Dell Precision 390)
Betriebssystem: Windows XP Professionel SP2
Grafikkarte: 256 MB nVidia Quadro FX3450-Grafikkarte
Prozessor: Intel® Core� 2 Duo E6600 Prozessor (2,4 GHz, 1.066 FSB, 4 MB L2-Cache, Dual Core, VT)
|
erstellt am: 17. Aug. 2007 12:42 <-- editieren / zitieren --> Unities abgeben:
Big Biker: Nein, das teil habe ich geschlossen gehabt, sozusagen nicht mehr in Bearbeitung und gespeichert. Uwe Sailer: mir wurde dieses Teil schon zur Verfügung gestellt. War eben nur 3D und jetzt möchte mein Chef, dass ich es noch bemaße. Kann an diesem Bauteil nichts ändern. Fragliche Sache  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Big-Biker
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinen
Beiträge: 2588
Registriert: 14.10.2004 INV Prof. 2018
Fujitsu Celsius, 32 Gb Ram
AMD Fire Pro W5100
SpaceNavigator,
HP ZBook G3
|
erstellt am: 17. Aug. 2007 13:04 <-- editieren / zitieren --> Unities abgeben: Nur für INVENTOR 2008
|
INVENTOR 2008
Mitglied
Tamm
Beiträge: 77
Registriert: 10.08.2007 PC von Dell (Dell Precision 390)
Betriebssystem: Windows XP Professionel SP2
Grafikkarte: 256 MB nVidia Quadro FX3450-Grafikkarte
Prozessor: Intel® Core� 2 Duo E6600 Prozessor (2,4 GHz, 1.066 FSB, 4 MB L2-Cache, Dual Core, VT)
|
erstellt am: 17. Aug. 2007 13:16 <-- editieren / zitieren --> Unities abgeben:
|
Big-Biker
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinen
Beiträge: 2588
Registriert: 14.10.2004 INV Prof. 2018
Fujitsu Celsius, 32 Gb Ram
AMD Fire Pro W5100
SpaceNavigator,
HP ZBook G3
|
erstellt am: 17. Aug. 2007 13:57 <-- editieren / zitieren --> Unities abgeben: Nur für INVENTOR 2008
Benötigte Dateien zusammen in einen Zip-Ordner legen (eine idw braucht seine ipt oder iam, eine iam braucht seine ipt´s) und beim nächsten Posting auf wie das jpg anhängen. Der Big-Biker ------------------
Wir erfahren unsere Grenzen erst, wenn wir sie überschreiten ! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
INVENTOR 2008
Mitglied
Tamm
Beiträge: 77
Registriert: 10.08.2007 PC von Dell (Dell Precision 390)
Betriebssystem: Windows XP Professionel SP2
Grafikkarte: 256 MB nVidia Quadro FX3450-Grafikkarte
Prozessor: Intel® Core� 2 Duo E6600 Prozessor (2,4 GHz, 1.066 FSB, 4 MB L2-Cache, Dual Core, VT)
|
erstellt am: 17. Aug. 2007 15:16 <-- editieren / zitieren --> Unities abgeben:
|
Leo Laimer
Moderator
CAD-Dienstleister

Beiträge: 26104
Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 17. Aug. 2007 15:30 <-- editieren / zitieren --> Unities abgeben: Nur für INVENTOR 2008
Mit etwas Mühe kannst Du so einen Datensatz noch deutlich kleiner machen. Zunächst mal alle Daten rauslöschen die man zum Nachvollziehen des Problems nicht braucht, sodann bei den IPT alle nicht benötigten Stile rauslöschen, das "Komprimierte Modellprotokoll" anhaken, weiters kannst Du das Bauteilende im Browser ganz raufziehen, und eventuell noch in der IDW nicht relevante Ansichten löschen. (Ohne Anspruch auf Vollständigkeit) ------------------
mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen
Beiträge: 13310
Registriert: 02.04.2004 IV 2019 + 2020 + 2021
W7pro64 F-Secure-Safe
Dell-M4600 2,13GHz 12GB
Quadro2000M
15,4"1920x1080
MS-IntelliMouse-Optical
SpacePilotClassic
|
erstellt am: 17. Aug. 2007 16:25 <-- editieren / zitieren --> Unities abgeben: Nur für INVENTOR 2008
Zitat:
Original erstellt von INVENTOR 2008:
...Teil schon zur Verfügung gestellt. War eben nur 3D und jetzt...
Immer dasselbe! Verschiedene CAD-Systeme operieren mit verschiedenen Genauigkeiten, und Inventor hat eine der höchsten. Vor allem bei so Modellen mit gekrümmten Flächen zeigt sich das dann. Was manche andere Systeme als prima Volumenmodell ansehen und entsprechend exportieren, ist für Inventor nur eine Ansammlung von gekrümmten Flächen im Raum, deren Kanten nicht zueinander passen und die daher als Volumenumgrenzung nicht anerkannt werden können, und demzufolge unterlässt Inventor dann auch das Schraffieren. Ist leider so. Es gibt inzwischen eine sehr umfangreiche Sammlung von Funktionen in IV, um Fremdmodelle den Erfordernissen gemäß beim Import zu verarzten, aber das ist eine Wissenschaft für sich. Es ist nur zu oft die schnellste Lösung, alles selber zu modellieren! Hier könnte auch helfen, die Flächen des importierten Modells zu benutzen, um in dem ipt das Volumen nachzumodellieren, sozusagen die Löcher zu flicken. ------------------
Roland
www.Das-Entwicklungsbuero.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
INVENTOR 2008
Mitglied
Tamm
Beiträge: 77
Registriert: 10.08.2007 PC von Dell (Dell Precision 390)
Betriebssystem: Windows XP Professionel SP2
Grafikkarte: 256 MB nVidia Quadro FX3450-Grafikkarte
Prozessor: Intel® Core� 2 Duo E6600 Prozessor (2,4 GHz, 1.066 FSB, 4 MB L2-Cache, Dual Core, VT)
|
erstellt am: 17. Aug. 2007 16:27 <-- editieren / zitieren --> Unities abgeben:
|
Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen
Beiträge: 13310
Registriert: 02.04.2004 IV 2019 + 2020 + 2021
W7pro64 F-Secure-Safe
Dell-M4600 2,13GHz 12GB
Quadro2000M
15,4"1920x1080
MS-IntelliMouse-Optical
SpacePilotClassic
|
erstellt am: 17. Aug. 2007 16:29 <-- editieren / zitieren --> Unities abgeben: Nur für INVENTOR 2008
|
Leo Laimer
Moderator
CAD-Dienstleister
Beiträge: 26104
Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 17. Aug. 2007 16:31 <-- editieren / zitieren --> Unities abgeben: Nur für INVENTOR 2008
|
Michael Puschner
Moderator
Rentner
Beiträge: 13003
Registriert: 29.08.2003 Toshiba Encore mit MS Office
Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)
|
erstellt am: 17. Aug. 2007 18:57 <-- editieren / zitieren --> Unities abgeben: Nur für INVENTOR 2008
Zitat:
Original erstellt von Leo Laimer:
... Das gibts nicht, dass dieses eine BT gezippt über 3,8MB hat. ...
Doch, das gibt's schon, wenn die Stützpunkte der Splines sehr dicht aufeinander liegen.
@INVENTOR 2008:
Wie ist das Modell denn in den IV gekommen?
Über STEP, IGES, SAT?
Was hat denn die Qualitätsprüfung beim Import ergeben? Am besten den Körper wieder in den Konstruktionsordner zurück kopieren, die Flächen lösen (entheften) und wieder zusammen heften. Dabei kann man feststellen, wo es kneift. Gerade IV2008 hat viele Möglichkeiten so einen Körper wieder zusammenzuflicken.  ------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen
Beiträge: 13310
Registriert: 02.04.2004 IV 2019 + 2020 + 2021
W7pro64 F-Secure-Safe
Dell-M4600 2,13GHz 12GB
Quadro2000M
15,4"1920x1080
MS-IntelliMouse-Optical
SpacePilotClassic
|
erstellt am: 18. Aug. 2007 01:25 <-- editieren / zitieren --> Unities abgeben: Nur für INVENTOR 2008
Zitat:
Original erstellt von Michael Puschner:
...Stützpunkte der Splines sehr dicht aufeinander...
Sollte das so sein, dass man diese Wellenform auch noch mit dermaßen vielen Punkten erzeugt hat, wäre das nur noch ein Grund mehr, das Ding in die Tonne zu treten. Für so ein P...-Teil lohnt IMHO auch keine Import-Reparatur-Aktion. ------------------
Roland
www.Das-Entwicklungsbuero.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Michael Puschner
Moderator
Rentner
Beiträge: 13003
Registriert: 29.08.2003 Toshiba Encore mit MS Office
Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)
|
erstellt am: 18. Aug. 2007 10:49 <-- editieren / zitieren --> Unities abgeben: Nur für INVENTOR 2008
Zitat:
Original erstellt von Doc Snyder:
..., dass man diese Wellenform auch noch mit dermaßen vielen Punkten erzeugt hat, ...
Es ist oft nicht so, dass man soviele Punkte verwendet hat, sondern das System. Es gibt Systeme die Freiformflächen aus Prinzip mit einer hohen Punktedichte erzeuegen oder sie zumindest so über die Schnittstellen (meist IGES  ) nach draußen geben. Neu erstellen ist hier sicherlich zielführender als reparieren. ------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer
Moderator
CAD-Dienstleister
Beiträge: 26104
Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 18. Aug. 2007 10:56 <-- editieren / zitieren --> Unities abgeben: Nur für INVENTOR 2008
Trotzdem würde mich das BT interessieren. Auch wenn es möglich ist, so grosse Dateien durch übermässig viele Stützpunkte zu erhalten, scheint es mir im konkreten Fall recht unwahrscheinlich dass das nicht weiter verkleinerbar ist mit oben angeführten Methoden. IMHO hat unser Freund Flo aufgegeben, ohne sich da weiter dahinterzuklemmen. ------------------
mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen
Beiträge: 13310
Registriert: 02.04.2004 IV 2019 + 2020 + 2021
W7pro64 F-Secure-Safe
Dell-M4600 2,13GHz 12GB
Quadro2000M
15,4"1920x1080
MS-IntelliMouse-Optical
SpacePilotClassic
|
erstellt am: 18. Aug. 2007 11:09 <-- editieren / zitieren --> Unities abgeben: Nur für INVENTOR 2008
|
INVENTOR 2008
Mitglied
Tamm
Beiträge: 77
Registriert: 10.08.2007 PC von Dell (Dell Precision 390)
Betriebssystem: Windows XP Professionel SP2
Grafikkarte: 256 MB nVidia Quadro FX3450-Grafikkarte
Prozessor: Intel® Core� 2 Duo E6600 Prozessor (2,4 GHz, 1.066 FSB, 4 MB L2-Cache, Dual Core, VT)
|
erstellt am: 20. Aug. 2007 09:15 <-- editieren / zitieren --> Unities abgeben:
Schönen guten Morgen! Genau so war es, ich hab feierabend gemacht.

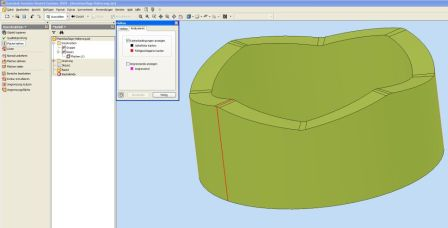

Ich hab jetzt den Vorgang von Michael durchgeführt. Er zeigt mir jetzt noch eine Kante in rot an (Bild). Könnte das noch was ausmachen? Und wenn ja, wie kann ich den Fehler dann noch weg machen?
Die Schraffur zeigt es nach dem Speiern immer noch nicht an.  MfG Flo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen
Beiträge: 13310
Registriert: 02.04.2004 IV 2019 + 2020 + 2021
W7pro64 F-Secure-Safe
Dell-M4600 2,13GHz 12GB
Quadro2000M
15,4"1920x1080
MS-IntelliMouse-Optical
SpacePilotClassic
|
erstellt am: 20. Aug. 2007 18:53 <-- editieren / zitieren --> Unities abgeben: Nur für INVENTOR 2008
|
