Autor Thema:  Ausklinken über Biegung mal kompliziert (2878 mal gelesen)
rAist
Ehrenmitglied V.I.P. h.c.
CAD-Dozent (Creo/Inventor)



Sehen Sie sich das Profil von rAist an!   Senden Sie eine Private Message an rAist  Schreiben Sie einen Gästebucheintrag für rAist

Beiträge: 2050
Registriert: 07.08.2006

IV 2016, Creo Parametric 4.0, Sensationelle Hardware ... ;)

erstellt am: 19. Okt. 2006 07:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo,

folgendes :

Ich habe ein Rohr (genauer ein Blech das zum Rohr gewalzt wird). Darauf kommt ein rundes Montageloch (siehe Bild). Nun soll aber die Ausklinkung auf dem Rohr (...Blech) nicht gerade durchgehen sondern der Kontur des Rohrs folgen - also quasi an jeder Stelle ist der winkel Rohroberfläche zum Durchbruch 90° - is das halbwegs verständlich ?

Der Sinn ist, das ausgebrannte Blech wird mit 5 mm Unterschied im Durchmesser an den Deckel zu diesem Lock befestigt, so das das Loch quasi wieder zu ist - Und das wichtigste ist das es keine scharfen Kanten geben darf (deshalb Winkel niemals über 90°).

Achso, die Frage : Kann ich die Ausklinkung der Kontur anpassen ?

------------------
Erfolg ist , was aus einer Glatze einen glänzenden Kopf macht.

Wolfram Weidner (*1925), dt. Journalist

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

SmilingDevil
Mitglied
Dipl. Ing.


Sehen Sie sich das Profil von SmilingDevil an!   Senden Sie eine Private Message an SmilingDevil  Schreiben Sie einen Gästebucheintrag für SmilingDevil

Beiträge: 453
Registriert: 02.09.2005

Autodesk Inventor 2018

erstellt am: 19. Okt. 2006 08:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für rAist 10 Unities + Antwort hilfreich

..Projezieren.. eine Arbeitsebene mit der Kontur von dem Flansch zeichnen, und dann auf dein Rohr "Bis zu Fläche" projezieren und ausschneiden.
Das Ergebnis dürfte eine Elypse sein, wenns so nicht klappt, einfach mit Elypsen rumspielen bis das passt..

Axel

------------------
. o 0( Probleme sind nur bislang unbearbeitete Aufgaben.. )


[Diese Nachricht wurde von SmilingDevil am 19. Okt. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

rAist
Ehrenmitglied V.I.P. h.c.
CAD-Dozent (Creo/Inventor)



Sehen Sie sich das Profil von rAist an!   Senden Sie eine Private Message an rAist  Schreiben Sie einen Gästebucheintrag für rAist

Beiträge: 2050
Registriert: 07.08.2006

IV 2016, Creo Parametric 4.0, Sensationelle Hardware ... ;)

erstellt am: 19. Okt. 2006 08:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

ich würde mal vermuten das deine Lösung auf einen gerade durchbruch hinausläuft ... was ich suche ist sowas wie nen befehl "ausklinken über biegung" - man muss sich also bildlich vorstellen das der laser immer 90° winkel zum rohr hat / oder der laser bleibt gerade stehen und das rohr dreht sich - diesen ausschnitt möchte ich auf der zeichnung festhalten als detail.

------------------
Erfolg ist , was aus einer Glatze einen glänzenden Kopf macht.

Wolfram Weidner (*1925), dt. Journalist

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lukipela
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Lukipela an!   Senden Sie eine Private Message an Lukipela  Schreiben Sie einen Gästebucheintrag für Lukipela

Beiträge: 185
Registriert: 13.07.2006

WinXP Pro SP2
Intel P4 3GHz
2GB RAM
Nvidia Quadro FX 1300
IV11 Series SP2
Vault 5.0 SP1

erstellt am: 19. Okt. 2006 08:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für rAist 10 Unities + Antwort hilfreich

Guten Morgen,

wenn du nun einen Kreis aus deinem Rohr herausextrudierst hast du nicht den gewünschten Effekt.

Wenn du aber nun dieses Rohr abwickelst, die entstandene Ellipse kopierst und aus dem Rohr "über Biegung hinweg" ausklinkst müsstest du doch die gewünschte Rechtwinkeligkeit zur Rohroberflöäche haben ??

mfg,


marC

------------------
He not busy being born is busy dying!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andy-UP
Ehrenmitglied V.I.P. h.c.
Projektingenieur



Sehen Sie sich das Profil von Andy-UP an!   Senden Sie eine Private Message an Andy-UP  Schreiben Sie einen Gästebucheintrag für Andy-UP

Beiträge: 2567
Registriert: 27.10.2003

Inventor Pro 2014 SP1 Win 7
Xeon 3.2GHz 12 GB RAM
NVIDIA Quadro 4000

erstellt am: 19. Okt. 2006 09:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für rAist 10 Unities + Antwort hilfreich

Es gäbe die Möglichkeit, das Rohr als Fläche zu erstellen, das Anschlußrohr, das den Ausschnitt bestimmt über abgeleitete Komponente in das Bauteil zu holen (als Fläche) damit dann den gewünschten Ausschnitt aus der eigentlichen Rohrfläche auszuschneiden (trennen) und die Blechstärke mittels Verdickung hinzuzufügen.

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

rAist
Ehrenmitglied V.I.P. h.c.
CAD-Dozent (Creo/Inventor)



Sehen Sie sich das Profil von rAist an!   Senden Sie eine Private Message an rAist  Schreiben Sie einen Gästebucheintrag für rAist

Beiträge: 2050
Registriert: 07.08.2006

IV 2016, Creo Parametric 4.0, Sensationelle Hardware ... ;)

erstellt am: 19. Okt. 2006 09:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

hm es läuft anscheinend auf jeden fall auf die bearbeitung in der abwicklung hinaus, gefällt mir eigentlich nicht so richtig aber wenns keine andere lösung gibt werd ich das mal versuchen.

------------------
Erfolg ist , was aus einer Glatze einen glänzenden Kopf macht.

Wolfram Weidner (*1925), dt. Journalist

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen




Sehen Sie sich das Profil von Doc Snyder an!   Senden Sie eine Private Message an Roland Schröder  Schreiben Sie einen Gästebucheintrag für Roland Schröder

Beiträge: 13310
Registriert: 02.04.2004

IV 2019 + 2020 + 2021
W7pro64 F-Secure-Safe
Dell-M4600 2,13GHz 12GB
Quadro2000M
15,4"1920x1080
MS-IntelliMouse-Optical
SpacePilotClassic

erstellt am: 19. Okt. 2006 15:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für rAist 10 Unities + Antwort hilfreich


Ausschnitt-fuer-rAist-061019.zip


Moin!

- Seitenrohr als Fläche erstellen
- Damit als Werkzeug Außenfläche des Hauptrohres trennen
- Enstandenen Flächenausschnitt aufdicken negativ
feddich

Die Kontur dieses Loches ist übrigens KEINE Ellipse in der Abwicklung.

PS1: Wieso eigentlich Bearbeitung in der Abwicklung??? Wo gibts denn sowas?

PS2: Bei mir hat die Abwicklung sowieso immer rechtwinklige Kanten. Ist das in 11 anders?

------------------
~ Roland  - Der Rächer der Verzerrten, der Beschützer von Ellipsen und Kreisen.

www.Das-Entwicklungsbuero.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael Puschner
Moderator
Rentner




Sehen Sie sich das Profil von Michael Puschner an!   Senden Sie eine Private Message an Michael Puschner  Schreiben Sie einen Gästebucheintrag für Michael Puschner

Beiträge: 13003
Registriert: 29.08.2003

Toshiba Encore mit MS Office

Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)

erstellt am: 19. Okt. 2006 15:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für rAist 10 Unities + Antwort hilfreich


Zitat:
Original erstellt von Doc Snyder:
... Bei mir hat die Abwicklung sowieso immer rechtwinklige Kanten. Ist das in 11 anders? ...


Ja, in IV11 werden nicht rechtwinklige Kanten auch im richtigen Winkel abgewickelt. Der DataM-Abwickler hat ja nur die Bezugsfläche abgewickelt und dann aufgedickt. Der ASM-Abwickler wickelt das Volumen ab.

------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH

[Diese Nachricht wurde von Michael Puschner am 19. Okt. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fritz Freleng
Mitglied
Mausschubser


Sehen Sie sich das Profil von Fritz Freleng an!   Senden Sie eine Private Message an Fritz Freleng  Schreiben Sie einen Gästebucheintrag für Fritz Freleng

Beiträge: 304
Registriert: 31.12.2003

verschiedene Jahrgänge der Diva

erstellt am: 19. Okt. 2006 18:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für rAist 10 Unities + Antwort hilfreich


Rohrstutzen_FF.zip




Zitat:
Original erstellt von Doc Snyder:
Die Kontur dieses Loches ist übrigens KEINE Ellipse in der Abwicklung.

Hallo Roland, Leidensgenosse!
Da fühle ich mich bei uns auch immer wie Kassandra  ...

@rAist:

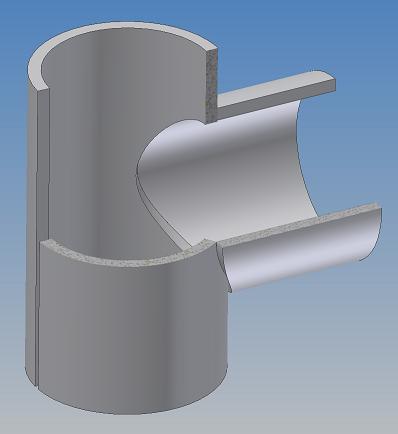

Wenn man den Anschluß über ein Layout steuert, dann gehts ganz einfach ...

Das Beispiel habe ich in IV9 erstellt.



------------------
lg

Manchmal ist es besser, in Albuquerque rechts abzubiegen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen




Sehen Sie sich das Profil von Doc Snyder an!   Senden Sie eine Private Message an Roland Schröder  Schreiben Sie einen Gästebucheintrag für Roland Schröder

Beiträge: 13310
Registriert: 02.04.2004

IV 2019 + 2020 + 2021
W7pro64 F-Secure-Safe
Dell-M4600 2,13GHz 12GB
Quadro2000M
15,4"1920x1080
MS-IntelliMouse-Optical
SpacePilotClassic

erstellt am: 19. Okt. 2006 18:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für rAist 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Fritz Freleng:
Kassandra   ...
Das ist aber ein anderes Märchen!

------------------
~ Roland

www.Das-Entwicklungsbuero.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fritz Freleng
Mitglied
Mausschubser


Sehen Sie sich das Profil von Fritz Freleng an!   Senden Sie eine Private Message an Fritz Freleng  Schreiben Sie einen Gästebucheintrag für Fritz Freleng

Beiträge: 304
Registriert: 31.12.2003

verschiedene Jahrgänge der Diva

erstellt am: 19. Okt. 2006 20:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für rAist 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Doc Snyder:
Das ist aber ein anderes Märchen!

Ich beziehe mich da nur auf den Teil, daß alle in der Gegend verblödeterweise ignorieren, was da von der Mauer herunterschallt  .

------------------
lg

Manchmal ist es besser, in Albuquerque rechts abzubiegen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
