Thema: Wie erstelle ich eine Bohrung auf eine runde Fläche (793 mal gelesen)
|
Timmay
Mitglied
CNC-Dreher (aktuell: Weiterbildung zum Techniker)
   Beiträge: 10
Registriert: 24.01.2005
|
erstellt am: 24. Jan. 2005 15:42  <-- editieren / zitieren -->   Unities abgeben:

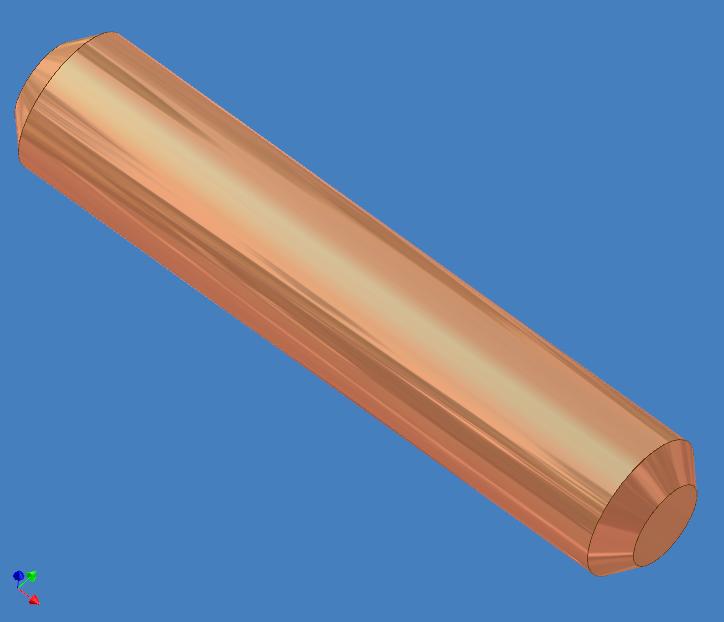

Hallo Leute. Ich muss euch jetzt mal als "Super-Inventor-Neuling" qualen. Ich habe z.b. eine Stange wie sie im Anhang zu sehen ist. Ich möchte nun eine querbohrung erstellen. Auf runden Flächen kann ich jetzt ja nun keine neue Skizze erstellen. Wie gehe ich vor. PS: Sorry für die dumme Frage, aber ich kenne nun Inventor seit genau 3 Tagen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
larswars
Mitglied
Beiträge: 342
Registriert: 06.01.2004 i7-7700K CPU @ 4.20GHz, 32 GB, GTX 1080 Ti, Win10 21H2
i7-10875H CPU @ 2.30GHz, 32 GB, Quadro RTX 3000, Win10 21H2
VI bis 2020
|
erstellt am: 24. Jan. 2005 15:48 <-- editieren / zitieren --> Unities abgeben: Nur für Timmay
|
murphy2
Ehrenmitglied
-
Beiträge: 1726
Registriert: 30.07.2002 C 64
Amiga 1000 mit
8.5 MB RAM und
Seagate ST225
RLL formatiert
Z80 unter CP/M 2.2
|
erstellt am: 24. Jan. 2005 15:52 <-- editieren / zitieren --> Unities abgeben: Nur für Timmay
Möglichkeit 1: Wenn sauber auf dem Ursprung modelliert, dann Längsachse und eine Querebene einschalten (im Browser bei Ursprung). Dann Arbeitsebene, die eine Ursprungsebene und die Mantelfläche klicken. Skizze auf diese Arbeitsebene, die Achse projizieren und mindestens eine Umlaufende Kante, damit Sie was zum Bemaßen haben. Nun Bohrungsmittelpunkt drauf, bemaßen und Skizze verlassen, durchbohren. Möglichkeit 2: Nicht sauber auf dem Ursprung modelliert. Dann auch eine Arbeitsachse längs durch, eine Arbeitsebene erstellen durch Klicken auf diese Achse und im Ursprung (Browser) auf eine der längs durchgehenden Ebenen. Nun nochmal Arbeitsebene durch klicken auf die grade erstellte und auf die Mantelfläche, dann haben Sie wieder eine Arbeitsebene wie vor und können die Skizze drauflegen. Möglichkeit 3, nur Achse erstellen und eine Ebene durch, Skizze gleich drauf, Grafik kappen, Achse projizieren und einen Kreis skizzieren und bemaßen, Skizze Exit Extrusion nach beiden Seiten, Option Durch alle. Bitte einfach nochmal sagen, wenn nicht klar, dann gibt's Beispiele. Bin im Stress, daher ausnahmsweise so knapp.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mathias Ziegler
Mitglied
Application Engineer
Beiträge: 130
Registriert: 10.12.2004 3,05 GHZ P4 HT
Matrox Pharphelia 128MB
1024MB RAM
Inventor 10 Pro
Win XP Pro
|
erstellt am: 24. Jan. 2005 15:54 <-- editieren / zitieren --> Unities abgeben: Nur für Timmay
Oder vereinfacht ausgedrückt. Arbeitsebene - XY-Ebene wählen - Arbeitsebene versetzten - Skizze erzeugen - Punkt machen - gewinde machen - fertig.
USP murhpy war schneller !
[Diese Nachricht wurde von Mathias Ziegler am 24. Jan. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Walker
Mitglied
Beiträge: 147
Registriert: 16.07.2001
|
erstellt am: 24. Jan. 2005 15:56 <-- editieren / zitieren --> Unities abgeben: Nur für Timmay
Willkommen im Forum, um eine Bohrung wie gewünscht zu erstellen solltest Du Dir eine Hilfsgeometrie schaffen. Damit kannst Du die Bohrung dann auch gut steuern. 1. neue Skizze auf Querschnitt
2. Querschnitt und eine Basisarbeitsachse projezieren, Geometrie projezieren
3. dann eine Linie vom Mittelpunkt zum Umfang zeichnen und bemaßen
4. tangentiale Arbeitsebene erstellen, dafür als Spezifikationsgeometrie die Linie und den Endpunkt der Linie auf dem Umfang nutzen
5. Skizze auf diese AE
6. Bohrungsmittelpunkt setzen und bemaßen
7. Bohrung mit Option Skizze wie gewünscht ausführen Anbei ein Beispiel für eventuelle Verständnisschwierigkeiten Hoffe geholfen zu haben.
Da war ich wohl zu langsam
------------------
Grüsse Walker  [Diese Nachricht wurde von Walker am 24. Jan. 2005 editiert.] [Diese Nachricht wurde von Walker am 24. Jan. 2005 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bene
Ehrenmitglied
ich putz' hier nur
Beiträge: 1939
Registriert: 10.04.2002 ich hatte mal Inventor...
|
erstellt am: 24. Jan. 2005 16:34 <-- editieren / zitieren --> Unities abgeben: Nur für Timmay
|
Sebastian Vogt
Mitglied
Konstrukteur
Beiträge: 114
Registriert: 22.01.2005
|
erstellt am: 24. Jan. 2005 18:34 <-- editieren / zitieren --> Unities abgeben: Nur für Timmay
|
Timmay
Mitglied
CNC-Dreher (aktuell: Weiterbildung zum Techniker)
Beiträge: 10
Registriert: 24.01.2005
|
erstellt am: 24. Jan. 2005 18:36 <-- editieren / zitieren --> Unities abgeben:

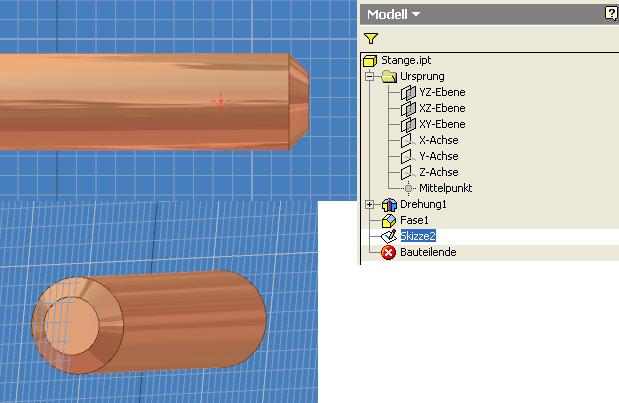

Hi Leute. Also erstmal DANKE für die netten und schnellen Antworten. So, ich habe jetzt eine Achse erstellt siehe Bild Habe auch einen Punkt erstellt, aber wie bemaße ich den. Bei der bemaßung fängt der keine linie und nur den punkt. was mache ich falsch? Danke schonmal für eure antworten Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen

Beiträge: 13310
Registriert: 02.04.2004 IV 2019 + 2020 + 2021
W7pro64 F-Secure-Safe
Dell-M4600 2,13GHz 12GB
Quadro2000M
15,4"1920x1080
MS-IntelliMouse-Optical
SpacePilotClassic
|
erstellt am: 24. Jan. 2005 20:50 <-- editieren / zitieren --> Unities abgeben: Nur für Timmay
Zitat:
Original erstellt von Timmay:
Habe auch einen Punkt erstellt, aber wie bemaße ich den.[/B]
Mittelpunkt oder andere Geometrie in die Skizze projezieren und daran bemaßen oder abhängig machen. Das ist aber alles Anfang vom Beginn vom Grundkurs! Schulung schändet nicht, ist aber per www doch etwas zu aufwändig, finde ich. Gruß
Roland Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Timmay
Mitglied
CNC-Dreher (aktuell: Weiterbildung zum Techniker)
Beiträge: 10
Registriert: 24.01.2005
|
erstellt am: 24. Jan. 2005 21:06 <-- editieren / zitieren --> Unities abgeben:
|
Michael Puschner
Moderator
Rentner
Beiträge: 13003
Registriert: 29.08.2003 Toshiba Encore mit MS Office
Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)
|
erstellt am: 24. Jan. 2005 23:06 <-- editieren / zitieren --> Unities abgeben: Nur für Timmay
Im Menü von IV unter dem Fragezeichen gibt es unter "Lernprogramme" ein Tuturium und das Buch mit dem Titel "Erste Schritte", das dabei ist, schadet auch nicht zu lesen. Das verkürzt sicherlich die Wartezeit ein wenig, bis es in der Schule los geht.  ------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jeorsch
Mitglied
Technischer Angestellter
Beiträge: 62
Registriert: 07.11.2005 Betriebssystem: Microsoft Windows XP Professional Service Pack 2
Arbeitsspeicher: 1024 MB (PC3200 DDR SDRAM)
CPU Typ: Intel Pentium 4A, 2000 MHz (20 x 100)
Motherboard Chipsatz: Intel Brookdale i845D
Grafikkarte: NVIDIA GeForce4 MX 460 (64 MB)
IV10
|
erstellt am: 22. Jan. 2007 13:00 <-- editieren / zitieren --> Unities abgeben: Nur für Timmay
hallo erstmal, habe ja hier auch nur gute und verstaendliche info / hilfe bekommen. daher mal ne frage von mir......wir nehmen den rundstab in welchem in der mitte ein durchgehendes loch ist.......soweit.....so gut........nun sollen am umfang so wie hier angesprochen nicht ein loch sondern drei loecher in einem winkel von 120° angebracht werden........und mit meinem latein / wissen ist es vorbei. weiss jemand rat ? lg leorsch Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Michael Puschner
Moderator
Rentner
Beiträge: 13003
Registriert: 29.08.2003 Toshiba Encore mit MS Office
Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)
|
erstellt am: 22. Jan. 2007 13:42 <-- editieren / zitieren --> Unities abgeben: Nur für Timmay
Zitat:
Original erstellt von Jeorsch:
... drei loecher in einem winkel von 120° angebracht werden ...
Das geht am einfachsten mit einer polaren Elementanordnung. Als Rotationsachse kann die Mantelfläche des Rundstabs verwendet werden. ------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
