Thema: lineares Muster über Gleichungen steuern (8158 mal gelesen)
|
tf0371
Mitglied
Konstrukteur für Fahrzeugaufbauten
   Beiträge: 27
Registriert: 21.10.2009 Windows 7 x64
SolidWorks 2010 SP5.0
Solidworks 2011 SP4.0
|
erstellt am: 02. Sep. 2010 08:16  <-- editieren / zitieren -->   Unities abgeben:
Guten Morgen, ich suche eine Möglichkeit ein lineares Muster (lineares Skizzenmuster) über eine Gleichung zu erstellen. Beispiel: Ich habe ein Blech und möchte auf der Oberfläche ein Lochmuster erstellen. Da sich die Größe des Bleches ändert suche ich eine Möglichkeit die Abstände der Löcher über eine Gleichung (oder eine andere Möglichkeit) anzupassen. Die Anzahl der Löcher soll dabei immer gleich bleiben.
Bis jetzt habe ich mir die Abstände immer ausgerechnet und geändert aber das ist jedesmal mühsam. Welche Möglichkeiten habe ich da? Tobias Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Olaf Wolfram
Ehrenmitglied V.I.P. h.c.
CAD-Mutti und Konstrukteur CSWP CSWI
Beiträge: 2431
Registriert: 30.06.2008 I7-3770 CPU 3,40 Ghz
32 Gb RAM
64 bit
WIN 10
SWX 2019 SP5
NVIDIA Quadro K2000<P>
Lenovo ThinkStation
|
erstellt am: 02. Sep. 2010 08:43 <-- editieren / zitieren --> Unities abgeben: Nur für tf0371
Du Kannnst die Anzahl der Musterungen steuern wie jedes andere Maß auch! Wenn du im Featurebaum auf den Ordner Beschriftungen mit rechter Maustaste einen Klick machst,dann wähle mal Featurebemaßungen anzeigen!
Dann wird dir neben allen Maßen auch die Musteranzahl angezeigt, Wenn du auf diese Zahl einen Doppelklick machst, dann kommt das selbe Editorfenster wie beim Maß editieren.Dort kannst du auch "Gleichung hinzufügen" wählen. ------------------
CSWST/CSWI/CSWP/ 3DVia
...strebe niemals nach den Dingen, die auch dümmeren gelingen..... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
RvdH1
Mitglied
Maschinenbautechniker
Beiträge: 172
Registriert: 04.02.2007 Windows 7
SolidWorks 2016
MaxxDB 3.x
|
erstellt am: 02. Sep. 2010 08:52 <-- editieren / zitieren --> Unities abgeben: Nur für tf0371
|
bbonisch
Mitglied
Maschinenbautechniker
Beiträge: 1053
Registriert: 25.02.2005 CSWA
HP Z440
Windows 7 Professional 64 Bit
Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM
NVIDIA Quadro M4000
UG 4.0.4.2 mit TC V9.1.2.10
SW2014 SP5 mit CAD-Desktop (SAP)
|
erstellt am: 02. Sep. 2010 10:04 <-- editieren / zitieren --> Unities abgeben: Nur für tf0371
Hallo Tobias, in deinem Fall kannst du es auch über Geometrie (Konstruktionslinien) lösen. Geht ganz schnell ohne sich viel Arbeit zu machen. ------------------
Gruß bbonisch Wer nicht träumt, der ist tot.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
tf0371
Mitglied
Konstrukteur für Fahrzeugaufbauten
Beiträge: 27
Registriert: 21.10.2009 Windows 7 x64
SolidWorks 2010 SP5.0
Solidworks 2011 SP4.0
|
erstellt am: 02. Sep. 2010 10:13 <-- editieren / zitieren --> Unities abgeben:
|
bbonisch
Mitglied
Maschinenbautechniker
Beiträge: 1053
Registriert: 25.02.2005 CSWA
HP Z440
Windows 7 Professional 64 Bit
Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM
NVIDIA Quadro M4000
UG 4.0.4.2 mit TC V9.1.2.10
SW2014 SP5 mit CAD-Desktop (SAP)
|
erstellt am: 02. Sep. 2010 12:59 <-- editieren / zitieren --> Unities abgeben: Nur für tf0371
Hallo Tobias, lineares Skizzenmuster von Bohrungen erstellen mit der Anzahl die benötigt wird, dann immer eine Konstruktionslinie von Kreismittelpunkt zu Kreismittelpunkt. Darauf achten dass die automatischen Skizzenfangfunktionen aktiviert sind damit die geometrische Bedingungen von Konstruktionslinie gefangen wird (horizontal oder vertikal) Dann noch bemassen und fertig. Habe dir noch ein Teil angehängt mit Makro. Teil öffnen und Makro ausführen vielleicht erkennst du da mehr. Wenn nicht müsste ich dir noch einen kleinen Film aufnehmen. ------------------
Gruß bbonisch Wer nicht träumt, der ist tot. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bbonisch
Mitglied
Maschinenbautechniker
Beiträge: 1053
Registriert: 25.02.2005 CSWA
HP Z440
Windows 7 Professional 64 Bit
Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM
NVIDIA Quadro M4000
UG 4.0.4.2 mit TC V9.1.2.10
SW2014 SP5 mit CAD-Desktop (SAP)
|
erstellt am: 02. Sep. 2010 13:16 <-- editieren / zitieren --> Unities abgeben: Nur für tf0371

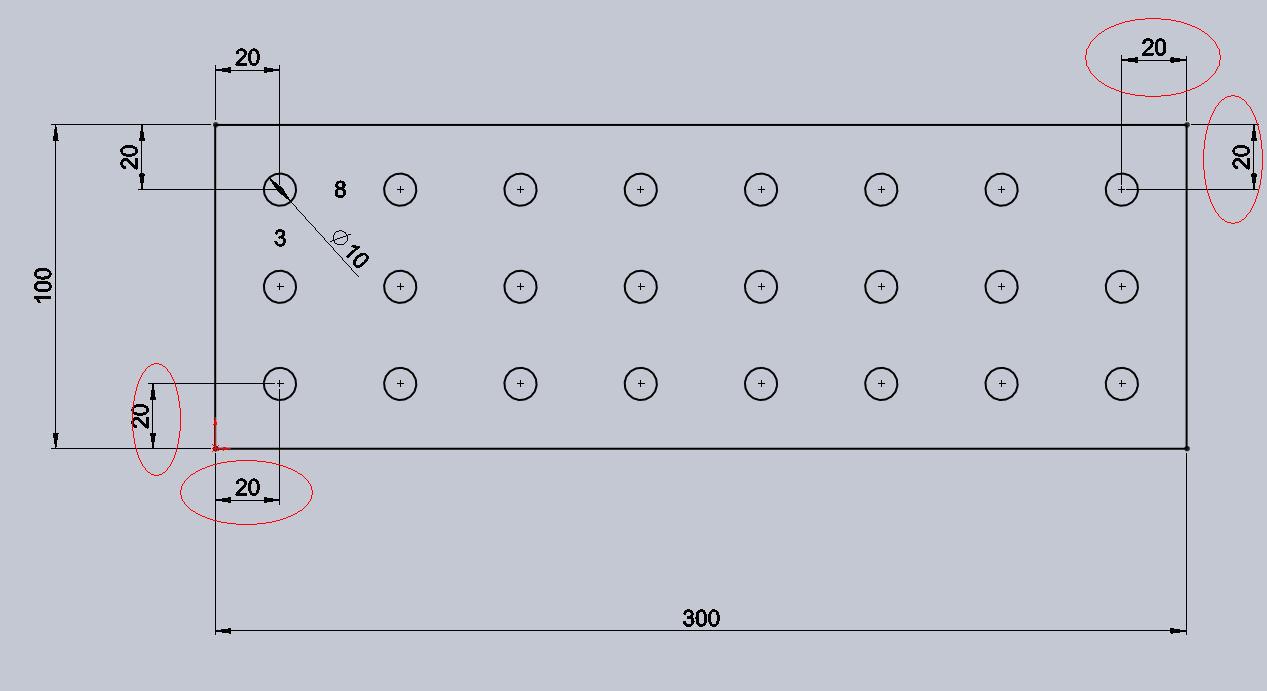

Hallo Tobias, ich habe soeben festgestellt, dass du die Konstruktionslinien nicht benötigt werden. Du musst nur bemassen und solltest du die Anzahl ändern, dann müsstest du neu bemassen. edit: Bild vergessen ------------------
Gruß bbonisch Wer nicht träumt, der ist tot. [Diese Nachricht wurde von bbonisch am 02. Sep. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
RvdH1
Mitglied
Maschinenbautechniker
Beiträge: 172
Registriert: 04.02.2007 Windows 7
SolidWorks 2016
MaxxDB 3.x
|
erstellt am: 02. Sep. 2010 13:24 <-- editieren / zitieren --> Unities abgeben: Nur für tf0371
Hallo bbonisch da möchte ich mich mal einklinken. Das mit dem Makro interessiert mich aber ach mal. Leider habe ich nur SW2009 und kann das Teil nicht öffnen. Das Makro konnte ich mir anschauen (werde natürlich nicht ganz schlau daraus). Währe es vielleicht möglich das Teil mal in SW2009 zu bekommen oder einen Film. Gruß
Ralf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bbonisch
Mitglied
Maschinenbautechniker
Beiträge: 1053
Registriert: 25.02.2005 CSWA
HP Z440
Windows 7 Professional 64 Bit
Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM
NVIDIA Quadro M4000
UG 4.0.4.2 mit TC V9.1.2.10
SW2014 SP5 mit CAD-Desktop (SAP)
|
erstellt am: 02. Sep. 2010 14:18 <-- editieren / zitieren --> Unities abgeben: Nur für tf0371
|
bbonisch
Mitglied
Maschinenbautechniker
Beiträge: 1053
Registriert: 25.02.2005 CSWA
HP Z440
Windows 7 Professional 64 Bit
Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM
NVIDIA Quadro M4000
UG 4.0.4.2 mit TC V9.1.2.10
SW2014 SP5 mit CAD-Desktop (SAP)
|
erstellt am: 02. Sep. 2010 20:12 <-- editieren / zitieren --> Unities abgeben: Nur für tf0371
Hallo Ralf, hier ist das Teil in 2009. Das Makro hab ich nur wegen den Konstruktionslinien aufgezeichnet. Auf die kann ja verzichtet werden wenn alles bemasst wird. Sollte das Skizzenmuster geändert werden muss wieder neu bemasst werden. Das Skizzenmuster eignet sich nur wenn die Anzahl unverändert bleibt. Sollte diese Anzahl variabel sein, dann mache ich es über Gleichungen. Dazu gibt es auch einen Beitrag. Leider nur in SW2010, aber auf dem Bild kann man erkennen, wie diese aufgebaut sind. http://ww3.cad.de/foren/ubb/Forum2/HTML/020848.shtml#000006------------------
Gruß bbonisch Wer nicht träumt, der ist tot. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
RvdH1
Mitglied
Maschinenbautechniker
Beiträge: 172
Registriert: 04.02.2007 Windows 7
SolidWorks 2016
MaxxDB 3.x
|
erstellt am: 03. Sep. 2010 08:56 <-- editieren / zitieren --> Unities abgeben: Nur für tf0371
|
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3256
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 03. Sep. 2010 09:52 <-- editieren / zitieren --> Unities abgeben: Nur für tf0371
Zitat:
... Du musst nur bemassen ...
Jup, oder Beziehungen setzen.
Das ist für eine kleine Anzahl Bohrungen in dem beschriebenen Fall schon ganz praktisch.
Nur wenn man tausende benötigt, wird das Muster genau dadurch etwas langsam bis unbrauchbar  Gruß, Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bbonisch
Mitglied
Maschinenbautechniker
Beiträge: 1053
Registriert: 25.02.2005 CSWA
HP Z440
Windows 7 Professional 64 Bit
Intel Xeon CPU E5-1630 @ 3.7 GHz (8 CPUs); 32 GB RAM
NVIDIA Quadro M4000
UG 4.0.4.2 mit TC V9.1.2.10
SW2014 SP5 mit CAD-Desktop (SAP)
|
erstellt am: 03. Sep. 2010 10:13 <-- editieren / zitieren --> Unities abgeben: Nur für tf0371
jup und hier ist dann der Anwender gefragt. Solche Geometrie sollte nicht abgebildet werden, macht aber jedes andere 3-D-System langsam. Selbst wenn es ein unparametrisches Teil ist. Es kann ja dann auf Modell nur ein Ausschnitt davon abgebildet werden. ------------------
Gruß bbonisch Wer nicht träumt, der ist tot. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3256
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 07. Sep. 2010 10:23 <-- editieren / zitieren --> Unities abgeben: Nur für tf0371

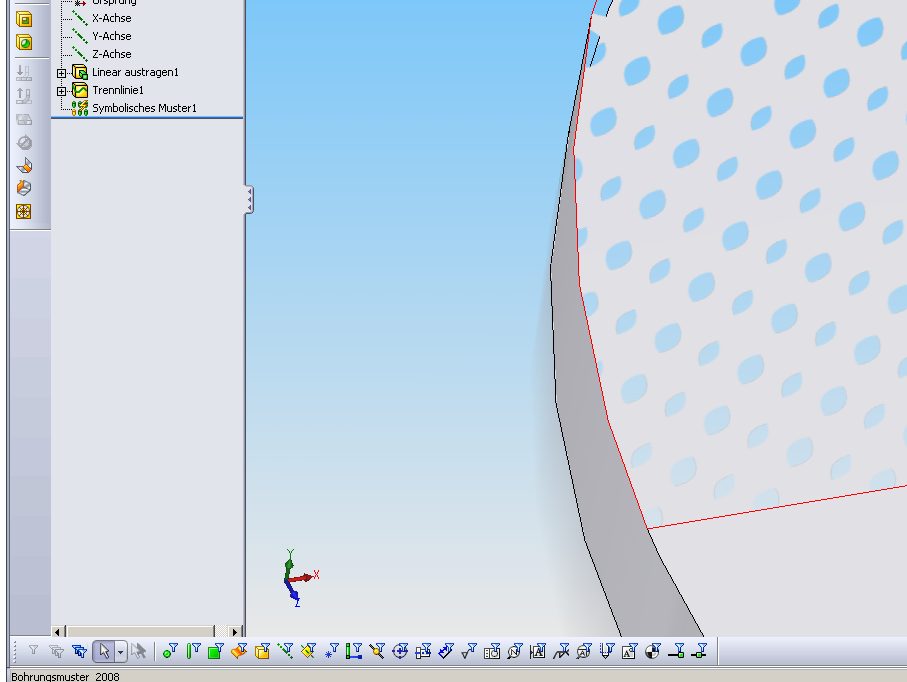

Ja und nein, finde ich. klar brauch ich in der Baugruppe oft nicht alle Löcher zu sehen von einem Lochblech.
klar kann ich auch mit dem real-view da etwas annähern. aber krieg ich da die Koordinaten und die Anzahl der Bohrungen abgelesen?
was ist mit den halben Bohrungen am Rand der Fläche?
Bei 2008 seh ich da nix. Mit 2D-CAD ist das Muster meist kein Problem, aber SWX kriegt das auch in 2D nicht vernünftig hin. naja, dazu gab es aber schon mal einen Fred ...  Edith: ob die Löcher nach Löchern aussehen, kommt anscheinend auch auf den Standpunkt an. .... Gruß, Christian [Diese Nachricht wurde von Christian_W am 07. Sep. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
