Thema: Auspuff Krümmer Formula SAE (5685 mal gelesen)
|
mrbrown Mitglied
Beiträge: 12 Registriert: 12.04.2010
|
erstellt am: 12. Apr. 2010 21:57 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich suche nun schon seit ca. 2 Tagen das gesamte Internet ab nach einer Hilfestellung zu einem wahrscheinlich recht einfachen Problem. Hoffentlich kann mir hier jemand weiter helfen. Ich habe hier ein Modell eines Motorrad-Motors und muss für eine Universtität-Projekt (Formula Student) den Abgas-Krümmer neu konstruieren da der vorhandenen leider zu groß ist. (Strömungsberechnung wird erst einmal ignoriert da viel zu komplex für dieses Bauteil) Ich habe nun ein Modell des Motors in Solid Works vorliegen und vier Krümmeranschlüsse am Modell des Motors. An diese Veier Anschlüsse möchte ich nun gerne 4 Krümmerrohre anschließen wovon jeweils zwei an jeder Seite am Motor vorbei gehen, sich an der Seite zu einem Rohr verbinden und hinter dem Motor treffen und dort dann nurnoch ein Wohr werden. Also ein 4-2-1 Krümmer wenn man das so nennt. Versuche nun schon seit einigen Stunden das mit Splines zu realisieren. Das Prblem ist dass ich aus einem Spline ja offensichtlich keine Rohrgeometrie machen kann. Wie dies geht wäre echt hilfreich zu wissen bzw. ob es auch andere Möglichkeiten gibt das zu tun. Vielleicht ist es acuh falsch das ganze über "Struktubauteil->Rohr" in der Kategorie "Schweißkonstruktion realisieren zu wollen. Des Weiteren sollten die Rohre jeweils bis zur ersten Zusammenführung alle gleich lang sein da dies Leistungstechnisch von Nöten ist. Wie ich das jedoch realisieren kann ist mit schleierhaft. Zu guter letzt wäre es hilfreich zu wissen wie man eine Biegetabelle für den ganzen Spaß ausgeben kann da nur diese vom Hersteller dann gefordert wird. Würde mich sehr über jegliche Hilfe freuen. Gruß MrBrown Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 12. Apr. 2010 22:16 <-- editieren / zitieren --> Unities abgeben: Nur für mrbrown
Hallo Mister Brown, herzlich willkommen auf CAD.DE Selbstverständlich lässt sich ein Spline als Rohr austragen! Feature : Aufsatz Basis ausgetragen ! Dazu werden 2 Skizzen benötigt. Einmal Kontur der Austragung in Deinem Fall ein Kreis, und die Bahn ,der Spline! Gesetzt den Fall Du willst generell alles abwickeln können geht das über segmentieren! (Das geht aber mit einem Spline nicht ,hier dient der Spline als Hilfskontur) Z.B. so: http://ww3.cad.de/foren/ubb/Forum2/HTML/016664.shtml MfG Andreas ------------------ Stillstand ist Rückschritt
[Diese Nachricht wurde von Krümmel am 12. Apr. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mrbrown Mitglied
Beiträge: 12 Registriert: 12.04.2010
|
erstellt am: 12. Apr. 2010 22:44 <-- editieren / zitieren --> Unities abgeben:
hi, habe das grad vor keien 5min selber rausbekommen dass man das damit ja machen kann hatte mich komplett auf das Schweißtool "Strukturbauteil" fest gefahren. Nun habe ich aber dennoch das Problem der gleichen Längen. Kann ich Splines irgendwie so definieren dass die vier splines die ich benötige bzw. 2 da ich es mit spiegelung versuche, die gleiche länge haben? Ebenso habe ich nun noch die Frage wie das mit der Zusammenführung ist. Kann ich die Splines (für jeden Krümmer eigenen 3d Spline) einfach am Endpunkt zusammen laufen lassen und dann wieder nur mit "Aufsatz/Basis ausgetragen" als Rohr konstruieren, ineinander laufen lassen und dann per trimmer passen zurecht trimmen? Des Weiteren wäre immernoch die Frage bezüglich der Biegetabelle. Gibs das und wenn ja wo finde ich die? Danke erstmal für deine Antwort Gruß MrBrown Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 12. Apr. 2010 23:40 <-- editieren / zitieren --> Unities abgeben: Nur für mrbrown
Hallo, Zitat: einfach am Endpunkt zusammen laufen lassen und dann wieder nur mit "Aufsatz/Basis ausgetragen" als Rohr konstruieren, ineinander laufen lassen und dann per trimmer passen zurecht trimmen?
Im Kontext einer Baugruppe geht mit SWX fast alles Mit einer Ausformung könntest Du sogar..... Biegetabellen gibts nur bei Blech! Wo wir wieder beim abwickeln wären Was willst Du denn jetzt genau machen ? (Rohre zurecht schneiden oder mit Blechsegmenten arbeiten?) Weiterhin wäre es hilfreich wenn Dein Profil ausgefüllt wäre (SWX Version usw.) Screenshots mit aufgeklapptem Featurebaum und mit Pack and Go gezippte Dateien sind ein ausgezeichnetes Mittel um bei speziellen Problemen Hilfe zu bekommen. MfG Andreas
------------------ Stillstand ist Rückschritt [Diese Nachricht wurde von Krümmel am 12. Apr. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mrbrown Mitglied
Beiträge: 12 Registriert: 12.04.2010
|
erstellt am: 13. Apr. 2010 08:40 <-- editieren / zitieren --> Unities abgeben:
Hi Sorry, bin grad in der Uni und habe grad kein Rechner zur Verfügung um Screenshots zu machen. Also ich benötige halt in der CAD Konstruktion den Krümmer am Motorblock damit die Maße alle stimmen. Des Weiteren muss der Krümmer von Volkswagen als Sponsor gefertigt werden. Diese haben mir nahegelegt dass ihnen eine einfache Biegetabelle für das ganze reicht damit sie Wissen wie sie die Rohre für den Krümmer zurecht biegen müssen. Also mit einem Spline und dann extrudiert kann ich mir keine Biegetabelle ausgeben lassen? Gruß MrBrown Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Krümmel Moderator Konstrukteur mit rotierter Vergangenheit
Beiträge: 6238 Registriert: 14.09.2008 Was mit SWX so alles geht ;-)
|
erstellt am: 13. Apr. 2010 14:13 <-- editieren / zitieren --> Unities abgeben: Nur für mrbrown
Hallo Mister Brown, sorry keine Ahnung, damit hab ich mich noch nie beschäftigt! Da bleibt nur warten ob sich ein anderer hier noch zu Wort meldet. MfG Andreas
------------------ Stillstand ist Rückschritt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Charly Setter Ehrenmitglied V.I.P. h.c.
Beiträge: 11977 Registriert: 28.05.2002 HP nw9440 Centrino Duo 2.16 GHz, 4GB DDR2 633 Quadro FX 1500M, 17" 1920x1200
|
erstellt am: 13. Apr. 2010 14:21 <-- editieren / zitieren --> Unities abgeben: Nur für mrbrown
Biegetabelle und Spline passen nicht zusammen. In keinem CAD-System. Und schon garnicht auf einer Rohrbiegemaschine Also: Den Austragungspfad (Nennt man das bei euch so ? ) schön aus Geradestücken und Rohrbögen zusammensetzen. Vorher noch einmal mit dem Biegenden sprechen. Der braucht bestimmte Grifflängen zwischen den Rohrbögen, die konstruktiv einzuhalten sind. Hängen von Maschine und Werkzeug ab. ------------------ Der vernünftige Mensch paßt sich der Welt an; der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen. Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab. (George Bernard Shaw) [Diese Nachricht wurde von Charly Setter am 13. Apr. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mrbrown Mitglied
Beiträge: 12 Registriert: 12.04.2010
|
erstellt am: 13. Apr. 2010 19:48 <-- editieren / zitieren --> Unities abgeben:
Hi, danke erst mal für die Hilfe. Genau da liegt aber das Problem. Wenn es nun nicht mit einem Spline geht, wie mache ich es dann. Also welches tool muss ich dann nutzen? Das Blechtool? und wie erstelle ich damit ein Rohr bzw. biege dieses dann in 3 dimensionen wie es ja nun einmal nötig ist bei einem solchen Bauteil. Gruß MrBrown Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
modeng Ehrenmitglied V.I.P. h.c.
Beiträge: 7061 Registriert: 10.12.2003
|
erstellt am: 13. Apr. 2010 21:09 <-- editieren / zitieren --> Unities abgeben: Nur für mrbrown
|
mrbrown Mitglied
Beiträge: 12 Registriert: 12.04.2010
|
erstellt am: 14. Apr. 2010 02:31 <-- editieren / zitieren --> Unities abgeben:
hm ok nun habe ich den faden verloren ich denke wenn ich tools wie Austragungen, Rotations- austragungen nutze kann ich keine biegetabelle erstellen oder nun doch ? Ich habe nun das ganze mal mit dem Route Tool versucht. Damit kann man (ohne Splines) im 3d Sketcher relativ simpel rohre verlegen. UNd dann per Export FUnktion eine Biegetabelle dieser erstellen lassen. Sieht euch eig. recht gut aus. Ich weiß nur nicht ob die Funktion für sowas gedacht war und ob es halt nicht evtl. besser gegeinete Funktionen gibt die aber auch eine Biegetabelle zum schluss erstellen können. Gruß MrBrown Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
A-ha Mitglied
Beiträge: 11 Registriert: 14.04.2010 WinXP; SW2010 SP4.0
|
erstellt am: 14. Apr. 2010 12:25 <-- editieren / zitieren --> Unities abgeben: Nur für mrbrown
|
mrbrown Mitglied
Beiträge: 12 Registriert: 12.04.2010
|
erstellt am: 14. Apr. 2010 12:48 <-- editieren / zitieren --> Unities abgeben:
|
Rennwagenbauer Mitglied Ingenieur, Konstrukteur
Beiträge: 68 Registriert: 30.09.2007 SW2019Sp5.0; Pro.File V8; CADENAS; Windows 10
|
erstellt am: 15. Apr. 2010 17:22 <-- editieren / zitieren --> Unities abgeben: Nur für mrbrown

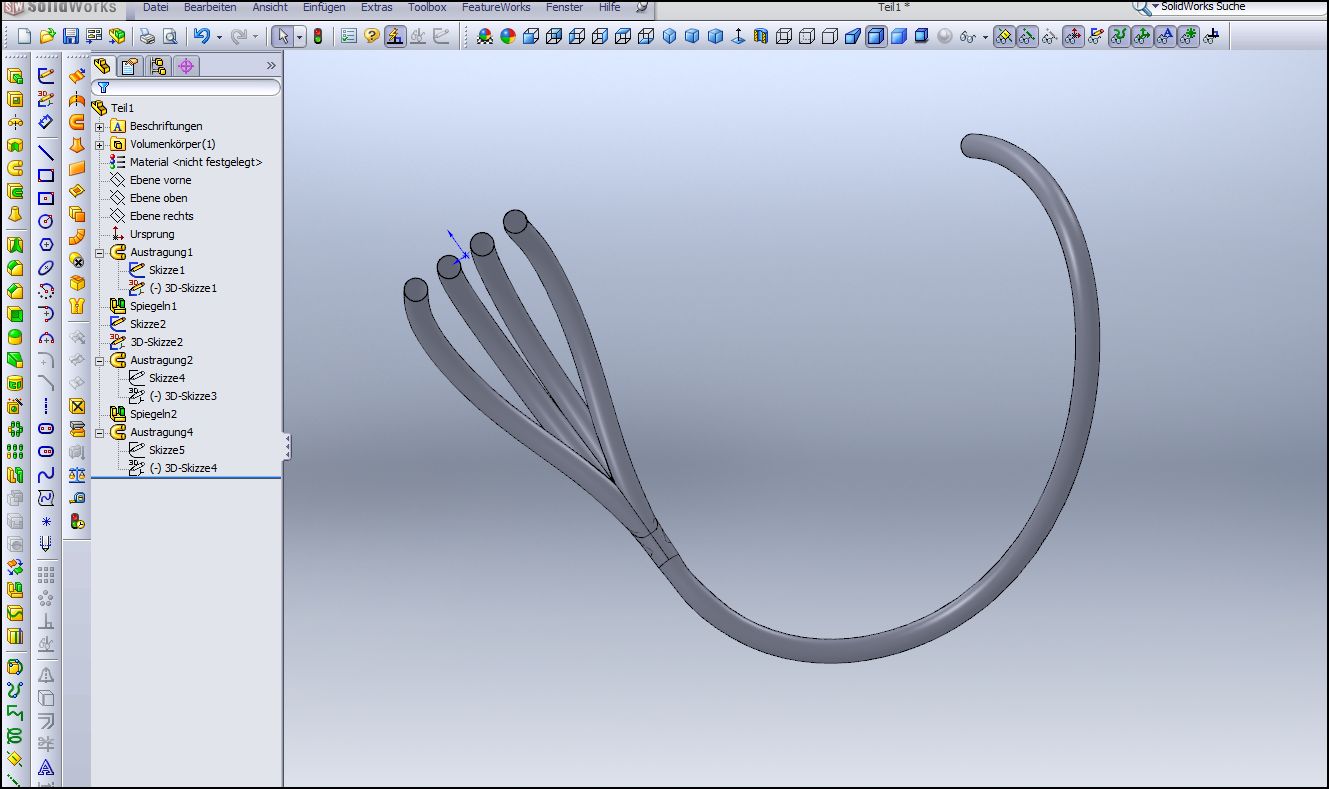

Hallo an die Rennwagen-Schmiede... ich war ja auch mal an dem Punkt. Ist zwar schon 5 Jahre her, aber ich habe dir mal den demaligen Krümmer (4 in 1) der FH Stralsund (Rennwagen TY2004) hochgeladen. Vielleicht kannst da ja mal sehen, wie sowas geht. Wir habens mit Splines gemacht. Die Länge eines Splines kann man gut messen und im Raum lassen die sich auch gut biegen. Ist n bischen Tricky die Sache. Wir saßen damals auch mindestens 2 Tage dran, aber nicht unlösbar. Das gute: Die lernst SolidWorks dabei gut kennen. Viel Erfolg. Gruß, der Frank ------------------ I like SolidWorking! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bryant Mitglied
Beiträge: 46 Registriert: 04.03.2010 Windows XP 32/64bit Vista - gelöscht^^ Windows 7 Home Premium/Ultimate 64bit SolidWorks 2009 SP 5.1 SolidCam 2009
|
erstellt am: 15. Apr. 2010 18:21 <-- editieren / zitieren --> Unities abgeben: Nur für mrbrown
|
