Hallo liebe Forumgemeinde,

ich hoffe Ihr könnt mir weiterhelfen und zwar habe ich folgendes Problem. Ich habe ein Oberflächenprofil eines sehr komplizierten Teiles bekommen, für dieses soll ich mit Solid Cast eine Gusssimulation erstellen, weil es bei der bisherigen Version Probleme gab. Bei der bisherigen Version war ein Holraum vorhanden, worüber durch zwei Bohrungen das ganze Profil gekühlt wurde. Nunja, das ganze wurde irgendwie abgefahren und aus den Daten eine STL Datei erstellt, bei welcher natürlich die Ebenen unbrauchbar sind, man keine geometrischen Referenzen hat usw. man hat halt eine Oberfläche und mehr auch nicht. Durch die zwei Löcher ist diese leider nicht geschlossen, wodurch mir meine Simulationssoftware ein Volumen von 0 anbibt  , was das ganze fast Unbrauchbar macht.

Meine Frage: Wie kann ich eine Oberfläche einfach so schließen? Ohne Skizze oder sonstiges ...

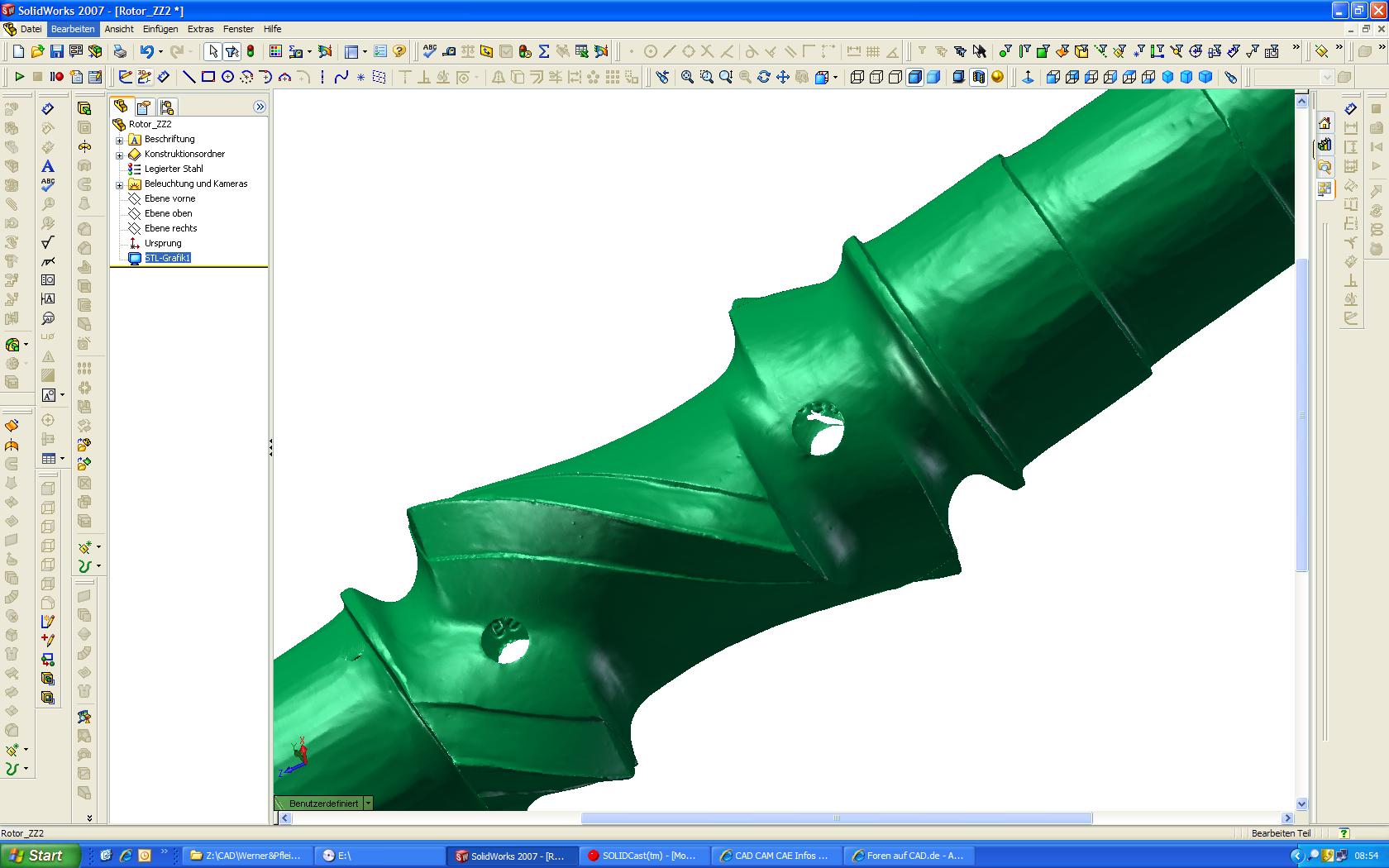

Ich habe mal ein Bild zum Verständniss angehängt.

Vielen Dank im voraus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)




Sehen Sie sich das Profil von Jonischkeit an!   Senden Sie eine Private Message an Jonischkeit  Schreiben Sie einen Gästebucheintrag für Jonischkeit

Beiträge: 2661
Registriert: 29.07.2003

CSWP
Solidworks
verschiedene Rechner

erstellt am: 12. Feb. 2009 08:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ninjuzu 10 Unities + Antwort hilfreich

Hallo Philip,

vielleicht funktioniert ein einfacher Patch (Einfügen - Oberfläche - Ausfüllen - Begrenzungskanten anwählen).

HTHHope this helps (Hoffe, es hilft weiter)
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

GWS
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau



Sehen Sie sich das Profil von GWS an!   Senden Sie eine Private Message an GWS  Schreiben Sie einen Gästebucheintrag für GWS

Beiträge: 2415
Registriert: 23.07.2001

SWX 24 SP3, PDM Prof.
auf Dell Precision 3640 /32GB / NVDIA Quadro P2200 / Win 11

erstellt am: 12. Feb. 2009 08:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ninjuzu 10 Unities + Antwort hilfreich

Wenn ich mich nicht täusche, hast du doch von dem Teil, wie in diesem Beitrag beschrieben, schon eine STEP Datei, oder ?
Warum arbeitest du nicht mit dieser weiter ?

zurück zum eigentlichen Problem: du kannst die Lücken mit den Oberflächenbefehlen von SWX (Oberfläche ausfüllen) flicken, was aber eher ne Strafarbeit darstellt. Nicht, weil es so kompliziert ist, sondern weil es so viele Lücken sein werden, die du anpassen musst (so vermute ich mal) Lies dir mal die Hilfen zu den Oberflächenbefehlen durch und experimetiere ein wenig an einfacheren Modellen.

Grüße Günter

------------------
Wie man Fragen richtig stellt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ninjuzu
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von ninjuzu an!   Senden Sie eine Private Message an ninjuzu  Schreiben Sie einen Gästebucheintrag für ninjuzu

Beiträge: 21
Registriert: 23.10.2008

erstellt am: 12. Feb. 2009 08:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Danke für eure Antworten,

es handelt sich um eine STL Datei, bitte entschuldigt den Buchstabenverdreher. Werde es mal mit den Oberflächen Versuchen . Allerdings stehen mir nur die Befehle Oberfläche Linear austragen und rotieren zur Verfügung. In der Featureleiste steht noch nichtmals Oberfläche sondern nur STL-Grafik1.

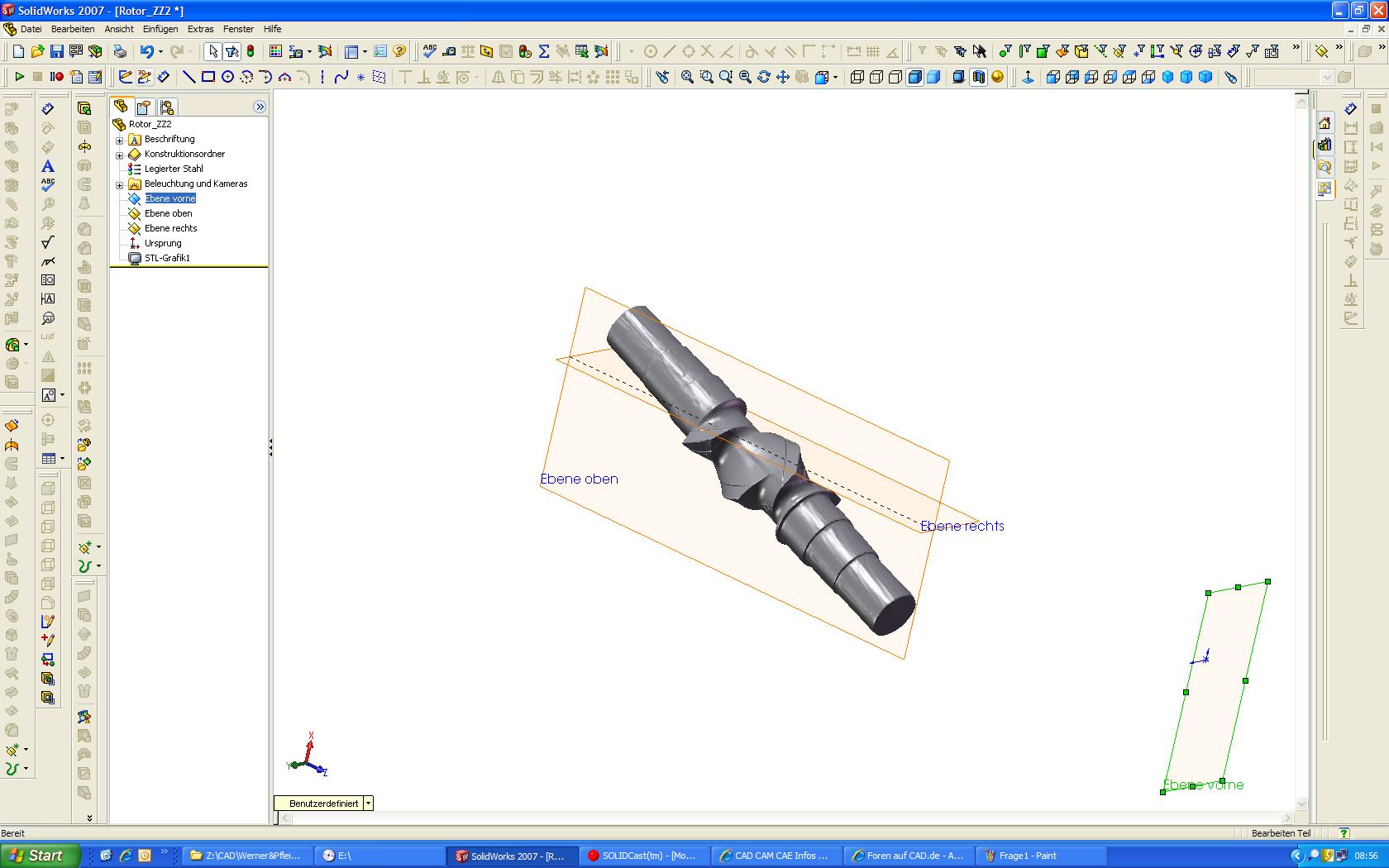

3D Skizzen kann ich auch nicht gescheit erstellen weil mein Koordinatensystem nicht ausgerichtet ist ... Was nun?

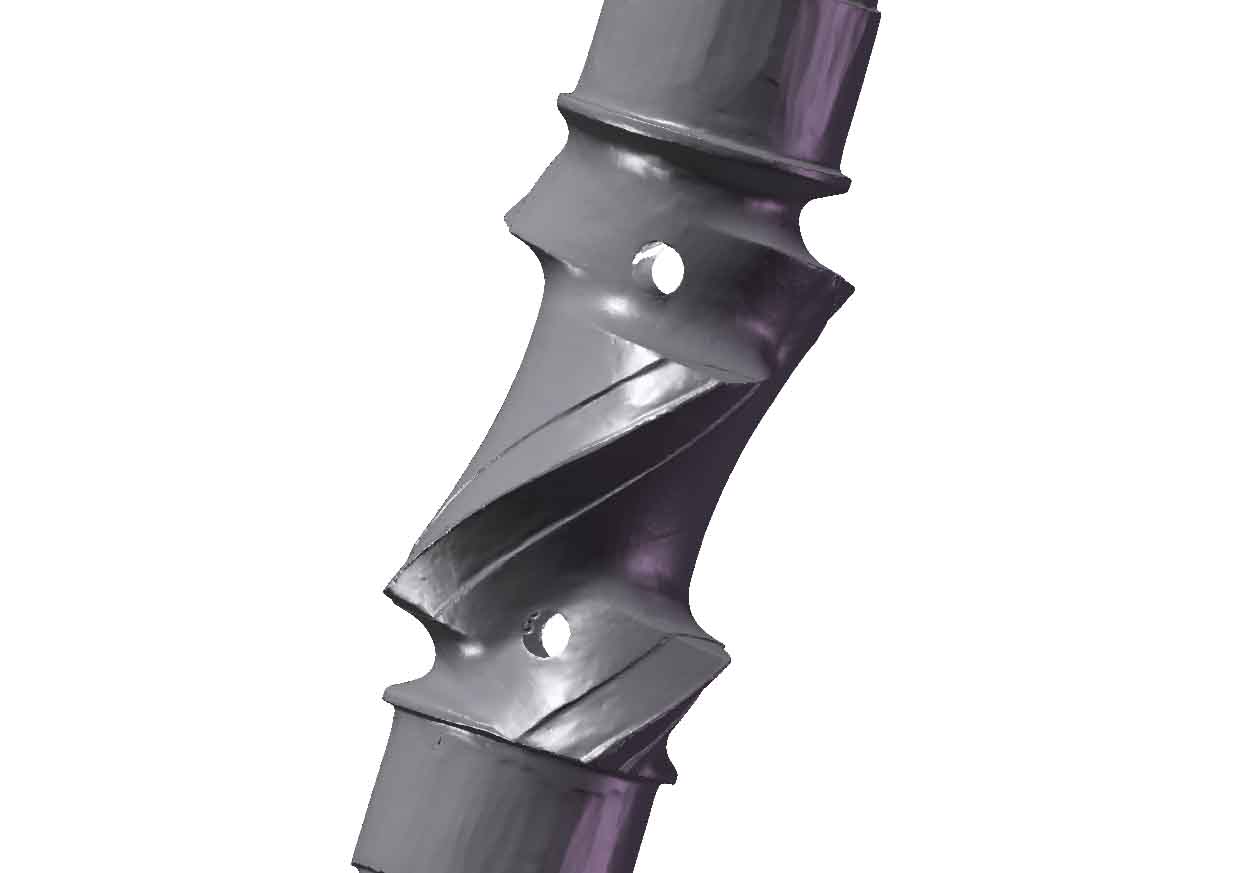

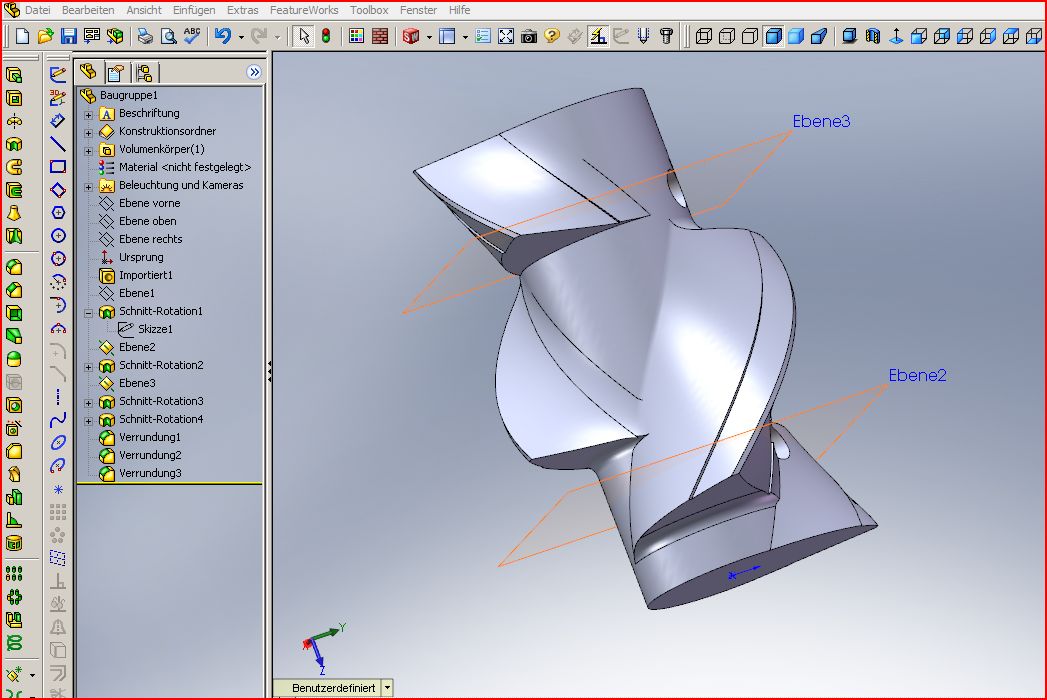

Habe nochmal 2 Bilder angehängt, zum Verständnis

Danke!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonischkeit
Moderator
Freiberuflicher Ingenieurdienstleister (CSWP)




Sehen Sie sich das Profil von Jonischkeit an!   Senden Sie eine Private Message an Jonischkeit  Schreiben Sie einen Gästebucheintrag für Jonischkeit

Beiträge: 2661
Registriert: 29.07.2003

CSWP
Solidworks
verschiedene Rechner

erstellt am: 12. Feb. 2009 09:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ninjuzu 10 Unities + Antwort hilfreich

Hallo Philip,

tut mir leid, das mit STL hab ich überlesen. Damit kanst du leider sehr wenig bzw nichts anfangen.
Das sieht aus wie ein eingescanntes Modell.

Viele Grüße
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Tide
Moderator
-




Sehen Sie sich das Profil von Ralf Tide an!   Senden Sie eine Private Message an Ralf Tide  Schreiben Sie einen Gästebucheintrag für Ralf Tide

Beiträge: 4999
Registriert: 06.08.2001

Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)

erstellt am: 12. Feb. 2009 09:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ninjuzu 10 Unities + Antwort hilfreich

Hallo ...,
Du kannst beim öffnen der Datei mal versuchen die Optionen zu verändern und statt des Grafikkörpers einen Oberflächen- eventuell sogar einen Volumenkörper erzeugen lassen.
Da kannst Du vielleicht dran weiter arbeiten.

Das Dir nur die genannten Befehle zur Verfügung stehen, liegt daran das Du 'nur' eine grafische Darstellung hast. Ist im Prinzip wie ein 'leeres' Modell (Datei->Neu->Teilevorlage), da gibt's den gleichen Befehlssatz. Kommt daher z.B. wenn Du kein Volumen hast (in Deinem Fall ja 'nur' ein Grafikkörper) kannst Du auch nix wegschneiden

Grüße,
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ninjuzu
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von ninjuzu an!   Senden Sie eine Private Message an ninjuzu  Schreiben Sie einen Gästebucheintrag für ninjuzu

Beiträge: 21
Registriert: 23.10.2008

erstellt am: 12. Feb. 2009 09:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Bekomme auch so langsam das Gefühl das das ganze eine Grafik ist, mit der man null komma nix anfangen kann. Werde ich wohl ein Model erstellen müssen. Habe auch bereits das für die alte Version erstellt, aber da bekomme ich nicht alle Radien rein was für die Simulation sicher nicht von Vorteil ist.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

SLDW-FEM
Mitglied
Simulations-Ingenieur


Sehen Sie sich das Profil von SLDW-FEM an!   Senden Sie eine Private Message an SLDW-FEM  Schreiben Sie einen Gästebucheintrag für SLDW-FEM

Beiträge: 643
Registriert: 21.02.2005

Solidworks 2017+2019+20+22
SpaceClaim
Windows 11 64bit
HP-ZBook 32gbRAM NVIDIA

erstellt am: 12. Feb. 2009 09:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ninjuzu 10 Unities + Antwort hilfreich

was wichtiges hat DIr noch keiner gesagt:

STL kannst Du in solidworks nur ansehen, NICHT bearbeiten

ausser Du hast ein Solidworks-premium
=> STL über ScanTo3d neu einlesen! (geht auch viel schneller)

ScanTo3Dprimer-customer.pdf (von Mark Biasotti) besorgen
da steht alles drin!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ninjuzu
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von ninjuzu an!   Senden Sie eine Private Message an ninjuzu  Schreiben Sie einen Gästebucheintrag für ninjuzu

Beiträge: 21
Registriert: 23.10.2008

erstellt am: 12. Feb. 2009 10:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Habe leider nur das standart SW Office hier ... Bei Volumen und Flächenmodel zeigt er mir an das er zu viele Flächen hat. Nunja, was nicht sein soll soll nicht sein, mit was für Programmen kann man das ganze vielleicht noch bearbeiten?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit




Sehen Sie sich das Profil von Krümmel an!   Senden Sie eine Private Message an Krümmel  Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6243
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 13. Feb. 2009 20:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ninjuzu 10 Unities + Antwort hilfreich




Rotor_ak.zip


Hallo ninjuzu,

das habe ich im Angebot!
(Feature works)

Hoffe hilft Dir weiter

MfG
Krümmel

(Unterdrückung aufheben)

------------------
Stillstand ist Rückschritt

[Diese Nachricht wurde von Krümmel am 13. Feb. 2009 editiert.]
