Hallo zusammen,

ich bin Anfaenger mit Catia (und in dem Forum hier).
Ich will eine Laval Duese konstruieren. Ich hab die Geometiredaten bzw. die Formel fuer der Oberflaeche, weiss aber nicht, wie ich das in Catia eingeben muss, damit die Kontur richtig erstellt wird. Die Kontur besteht aus vier Abschnitten, die jeweils ueber eine Formel der Art f(x)=a*x^3+b*x^2+c*x+d definiert sind; dabei ist x die Laufvariable der Laenge.

Es muss doch eine Moeglichkeit geben, dass in Catia nachzubauen, ich weiss aber leider nicht wie. Ich waere euch sehr dankbar fuer die Hilfe.

Beste Gruesse

PS: Ich arbeite gerade in Kanada und hab nur eine englische Tastatur, deshald die fehlenden Umlaute.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Formeln kannst du über die Konstruktionsregeln ("fog", unter der Konstruktionstabelle) erstellen. Diese dann mit "Parallele Kurve" im GSD zu einer Basislinie auftragen.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Bernd,
danke fuer deine Hilfe, aber ich muss leider sagen, dass ich nicht genau verstanden hab, wie ich das genau machen soll. Die Schaltflaeche 'fog' find ich leider nicht - vielleicht heisst sie bei mir aber auch anders, da ich mit einer englischen Catia Version arbeite. Und was heisst 'GSD'?

Gruesse,
Erik

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

GSD = Generative Shape Design. Mehr Hilfe kann ich dir leider nicht geben, da ich nur dummer Admin bin

------------------
MFG
Rick Schulz
      Nettiquette (CAD.de)  -  Was ist die Systeminfo?  -  Wie man Fragen richtig stellt.  -  Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus Erik

Auf catia.cad.de gibt es ein (zumindest teilweise passendes) Beispiel zu Regeln.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@ Bernd
Vielen Dank fuer den Link - ich probier's gleich aus!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Hier findest du noch einen alten Beitragt mit einem kleinen Beispiel (Sinus-Funktion)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Bernd,

danke fuer die Tips. Ich hab mir alles durchgelesen und auch noch nach weiteren Quellen hier im Forum und Internet gesucht, sowie in der Catia Doku nachgelesen.
Immer wieder wird auf die 'fog' Schaltflaeche verwiesen - aber ich kann diese bei mir einfach net finden. In der Knowledge Toolbar ist sie nicht (da hab ich nur FORMULA, und ein paar weitere Schaltflaechen), aber ueberall wird aud diesen Schalter hingewiesen. Ueber "formula' hab ich zwar schon meinen y-Parameter definiert, aber ich kann daraus irgendwie keine 'law' erzeugen. Den "law" Schalter find ich, aber mit dem komm ich auch nicht voran.

So allmaelich bin ich am verzweifeln.

Gruss,
Erik

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Im PartDesign in der Symbolleiste Ratgeber -> "unter" (aufklappen) dem Icon für Konstruktionstabellen.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Ich find's nicht - vielleicht liegt das an der enlischen Version, die ich hier hab und ich mich mit den unterschiedlichen Begriffen nicht so auskenne ...

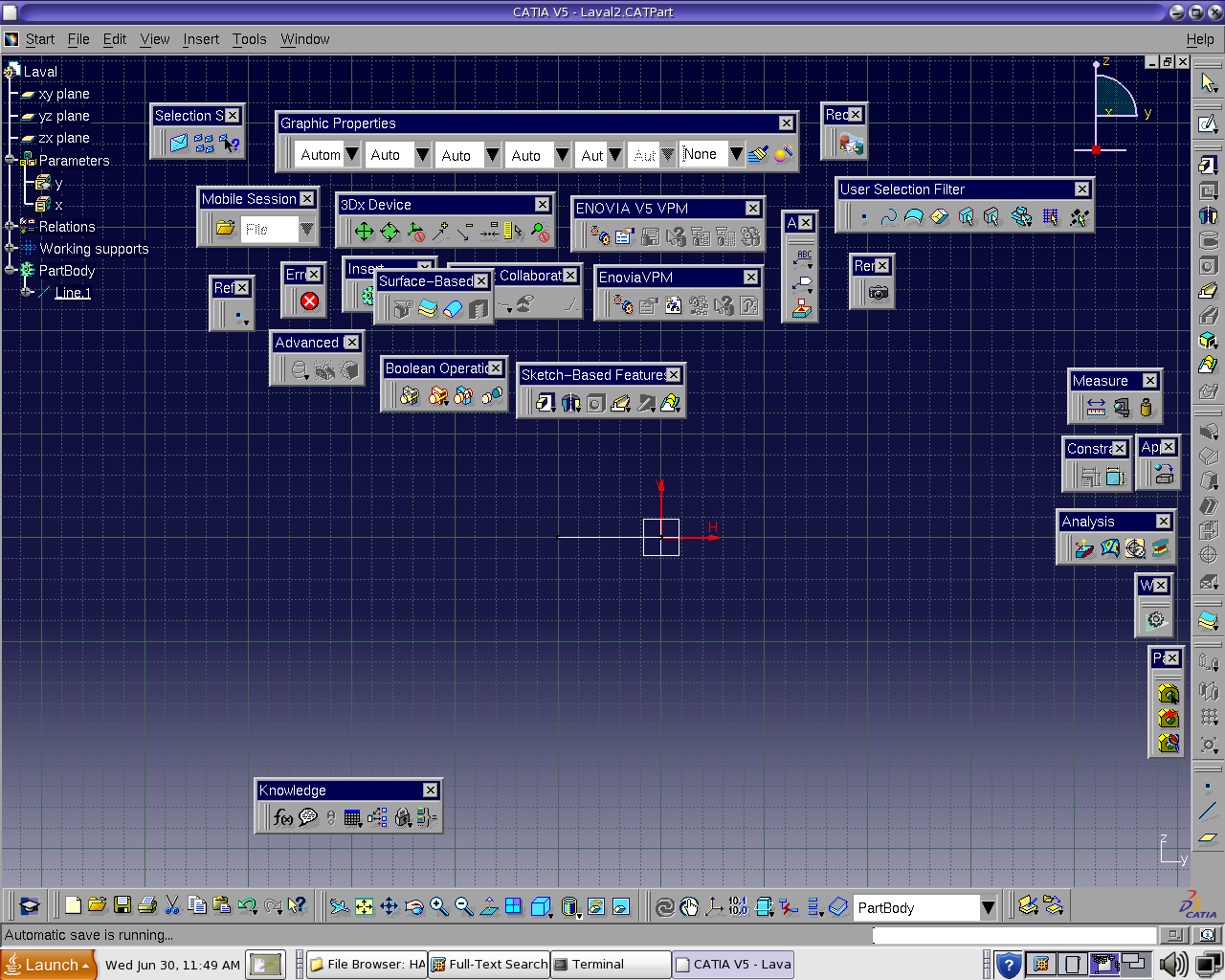

Ich hab alle Toolbars (Screenshot) abgesucht und es nirgends gefunden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... jetzt hab ich den enledigen Schaltern endlich gefunden!!! Danke!

PS: Jetzt muss ich es nur noch kapieren wie"s geht

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Jetzt bin ich immerhin schon zwei Schritte weiter.

Ich hab die beiden reellen Parameter x (an erster Stelle) und y erzeugt. An der Stelle wo man die Formel eingeben muss, hab ich y=-0.004*x**2-1.6*x-30 eingegeben. Ich hab eine Linie erzeugt mit dem Wertebereich  x=[-200;-100]. Wenn ich dann auf 'parallel Kurve' klicke und bei der Formel die erstellte Formel bei 'advanced' anklicke, bekomm ich statt meinem gebogenen Einlauf, nur eine Gerade mit minimalster Steigung.

Ich glaube ich muesste doch noch dem Wert fuer x, die Werte der Kurve direkt zuweisen, nur weiss ich leider nicht wie ich das anstellen kann.

Danke im voraus!
Erik

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Du musst die Gleichung in die Parameterform umwandeln. Die Laufvariable (bei dir x) geht immer von 0 bis 1.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Bernd,

vielen Dank fuer die Hilfe! Ich hab das Design endlich hinbekommen - die 2D-Kontur der Duese steht (bestehend aus vier Sektionen).
Jetzt wollte ich der Duese im Part Design noch eine Tiefe zuteilen, aber die Kontur ist nicht geschlossen. Ich denke ich muesste die Anfangs- und Endpunkte der einzelnen Kurven verschmelzen oder aufeinanderlegen, um dann im Part Design eine geschlossene Flaeche zu haben, der ich eine Tiefe zuweisen will.

Im Endeffekt werd ich ja dann verschiedene Flaechen haben, diese sollten dann geschlossen bzw. uebergangslos sein, damit ich sie auch noch benennen kann, um sie im letzten Schritt in Fluent einzulesen.

Gruesse,
Erik

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Du kannst im GSD die Kurven mit einem "Join" zusammenfassen.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich hab jetzt im GSD mittels der 'Join' Funktion die Punkte zu einer Flaeche verschmolzen und konnte dann diese im Part Design auf die erfoderliche Tiefe strecken.

Die sechs Seiten des Koerpers muessten jetzt noch eindeutig benannt werden, damit ich diesen in Fluent eine Eigentschaft (Eingang, Ausgang, Wand, ...) zuweisen kann - oder nicht? Im Part Design kann ich die Flaeche nur als ganzes auswahlen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

auch ich habe das gleiche Problem. Doch ich verstehe nicht, wie ich denn nun meine Funktion in einer Parameterform in der Regel eingebe. Ich kann ja keinen Vektor dort eintragen oder?
Wie sähe zum Beispiel die Funktion y=m*x (mal was einfaches) zum fertig eintippen aus?

Vielleicht stehe ich grad auch nur völlig auf dem Schlauch!

Danke und Gruß,

Simon
