Wie kann ich den Abstand eines Musters Parametriesieren?
Hab 3 verschiedene Muster von Skizzen gemacht, daraus wiederum Zug-Kes erstellt und Verrundet, jedes der 3 Muster hat den selben Abstand. alle drei Muster sollen sich nun auf einmal ändern, damit die Zug_KE nicht kaputt gehen. Wie stell ich das an?
Wie man einen Parameter erstellt weiß ich, aber wie krieg ich den ins Muster?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Nobody333
Mitglied
Dipl. Ing. (FH) (Konstruktion)


Sehen Sie sich das Profil von Nobody333 an!   Senden Sie eine Private Message an Nobody333  Schreiben Sie einen Gästebucheintrag für Nobody333

Beiträge: 593
Registriert: 06.07.2007

HP Workstation Z400
Intel Xeon W3565 4x3,20GHz
12GB RAM
Nvidia Quadro FX1800
Windows 7 x64 Prof. SP1
Creo Parametric 2 (M100)
FoundationAdv bzw. Flex3C
Startup Tools 2013
MathCad Prime 3

erstellt am: 15. Sep. 2008 13:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mclalin 10 Unities + Antwort hilfreich

Wenn du Musterinkremente gleichsetzen willst, hängt die Vorgehensweise von der Art des erzeugten Musters ab.
Bei Bemassungs- und Richtungs- und Achsenmustern kannst du ganz einfach über eine Beziehung die Musterinkremente gleichsetzen.
Zum Thema Füllen Muster gabs mal einen Beitrag zur Steuerung des Abstandes.
Tabellenmuster können meines Wissens nach nicht "von Aussen" gesteuert werden.

Unabhängig von der "Gleichschaltung" kann man über einen anderen Ansatz nachdenken:
Ich kann aus deiner Fragestellung nicht genau ablesen, wie deine Muster zusammenhängen. Falls es aber möglich ist, einfach mit Referenzmustern arbeiten. Die hängen auch ohne Umwege zusammen.

[Edit]Link hinzugefügt[/Edit]

------------------
Gruß Marco

[Diese Nachricht wurde von Nobody333 am 16. Sep. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mclalin
Mitglied
Konstrukteur


Sehen Sie sich das Profil von mclalin an!   Senden Sie eine Private Message an mclalin  Schreiben Sie einen Gästebucheintrag für mclalin

Beiträge: 248
Registriert: 15.09.2008

Creo 6 Educational

erstellt am: 15. Sep. 2008 13:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Mann stelle sich vor, ich habe Kreisskizzen gemustert. Die Kreise sin 20 und 10mm im Durchmesser, jeweils abwechselnd, macht man nun zwischen den Kreisen immer ein Zug_Verbund_KE so würde man etwas bekommen das so aussieht wie die Knickstelle eines Strohalmes. Also immer von 10 nach 20 und 20 nach 10 usw. ca. so:  /\/\/\/\ im Querschnitt.

Ich hatte gedacht, man definiert einen Parameter für den Abstand
so dass die Lamellen immer den gleichen Abstand haben. das Inkrement soll dann =meinemParamter sein.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

call4help
Mitglied
Konstrukteur


Sehen Sie sich das Profil von call4help an!   Senden Sie eine Private Message an call4help  Schreiben Sie einen Gästebucheintrag für call4help

Beiträge: 790
Registriert: 24.07.2005

Intel(R) Xeon(R) CPU
W3565 3.20GHz
7,99 GB RAM
NVIDIA Quadro 2000
PDMLink
Pro/E WF 4.0 /M210

erstellt am: 15. Sep. 2008 14:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mclalin 10 Unities + Antwort hilfreich

Wenn sie über RMT auf letztes Musterelement und editieren und überschreiben des Wertes durch den Parameternamen den Parameter zuweisen, so ist darauf aufmerksam zu machen, dass dies nur mit dem Abstand möglich ist. Die Anzahl der Elemente (p….) kann nicht mit dem Parameternamen überschrieben werden und ist *händisch* in die Beziehungen einzufügen: p169 = PARAMETER

------------------
mfg HP

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mclalin
Mitglied
Konstrukteur


Sehen Sie sich das Profil von mclalin an!   Senden Sie eine Private Message an mclalin  Schreiben Sie einen Gästebucheintrag für mclalin

Beiträge: 248
Registriert: 15.09.2008

Creo 6 Educational

erstellt am: 15. Sep. 2008 15:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Alles klar, RMT-Editieren-Maß durch Parameternamen erstzen-fertig.
Das wars, hab die Lösung.
Allen 3 Mustern den selben parameter geben, und zack ändern sich alle auf einmal
besten Dank!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

maschinenbauheit
Mitglied
Techniker Maschinenbau Entwicklung


Sehen Sie sich das Profil von maschinenbauheit an!   Senden Sie eine Private Message an maschinenbauheit  Schreiben Sie einen Gästebucheintrag für maschinenbauheit

Beiträge: 600
Registriert: 13.02.2007

erstellt am: 15. Sep. 2008 20:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mclalin 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Nobody333:
...Tabellenmuster können meines Wissens nach nicht "von Aussen" gesteuert werden...

Dem muss ich energisch widersprechen. Die Maße meiner Tabellenmuster steure ich über Beziehungen, die auf Layoutparameter verweisen.

Beispiel: Unregelmäßiges Bohrungsmuster. Gleiche Geometrie für Auflage, Dichtung und Deckel erforderlich. Änderung des Layoutparameters schleift sich durch alle Teile durch. Ist nötig, da die Teile von verschiedenen Konstruktören gebastelt werden.

Ansonsten ist Deiner Antwort, @Noboby33, nichts hinzuzufügen.

------------------
A Journey into Darkness, a Journey into Mystery, a Journey into ProEngineer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Nobody333
Mitglied
Dipl. Ing. (FH) (Konstruktion)


Sehen Sie sich das Profil von Nobody333 an!   Senden Sie eine Private Message an Nobody333  Schreiben Sie einen Gästebucheintrag für Nobody333

Beiträge: 593
Registriert: 06.07.2007

HP Workstation Z400
Intel Xeon W3565 4x3,20GHz
12GB RAM
Nvidia Quadro FX1800
Windows 7 x64 Prof. SP1
Creo Parametric 2 (M100)
FoundationAdv bzw. Flex3C
Startup Tools 2013
MathCad Prime 3

erstellt am: 16. Sep. 2008 07:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mclalin 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von maschinenbauheit:
...Dem muss ich energisch widersprechen. Die Maße meiner Tabellenmuster steure ich über Beziehungen, die auf Layoutparameter verweisen...

Darf ich auch Fragen, wie man dabei vorgeht? Ich erstelle ein Tabellenmuster und stratet den Beziehungseditor. Wähle ich nun das Muster, so ist mir nur die Anzahl der MusterKEs verfügbar. Dabei ist es egal, ob ich im Teil, im KE oder im Muster suchen lasse.
Definiere ich vorab keinen Parameter und schreibe diesen per Tabelle editieren in die Tabelle, so wird er zunächst angenommen. Ändere ich aber den Parameterwert und regeniere das Modell, so wird die Änderung nicht übernommen. Die Assoziativität zum Parameter ist also weg. Editiert man die Tabelle erneut, sieht man, das anstelle des eingtragenen Parameter wieder ein einfacher Zahlenwert steht.
Du Funktionalität eines über Beziehungen steuerbaren Tabellenmusters habe ich mir schon oft gewünscht. Wie macht mans?

------------------
Gruß Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

maschinenbauheit
Mitglied
Techniker Maschinenbau Entwicklung


Sehen Sie sich das Profil von maschinenbauheit an!   Senden Sie eine Private Message an maschinenbauheit  Schreiben Sie einen Gästebucheintrag für maschinenbauheit

Beiträge: 600
Registriert: 13.02.2007

erstellt am: 16. Sep. 2008 22:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mclalin 10 Unities + Antwort hilfreich








Vielleicht mal wie ich generell Tabellemuster erzeuge:

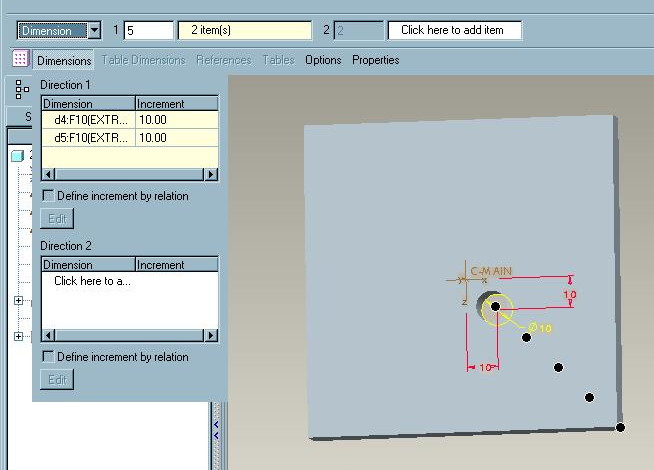

1. Ich erzeuge ein ganz normales Maßmuster, wobei ich darauf achte, das Muster in den 1.Quadranten bezogen aufs Koord.sys. zu legen. (Tabmuster1)

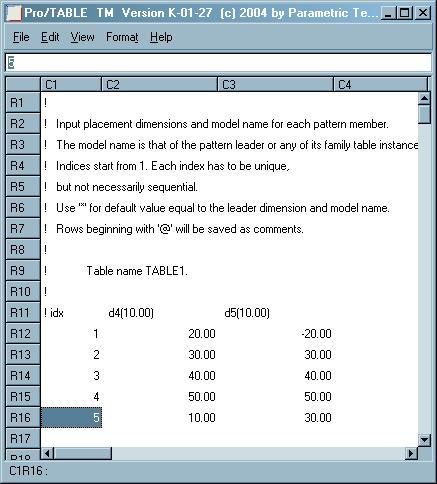

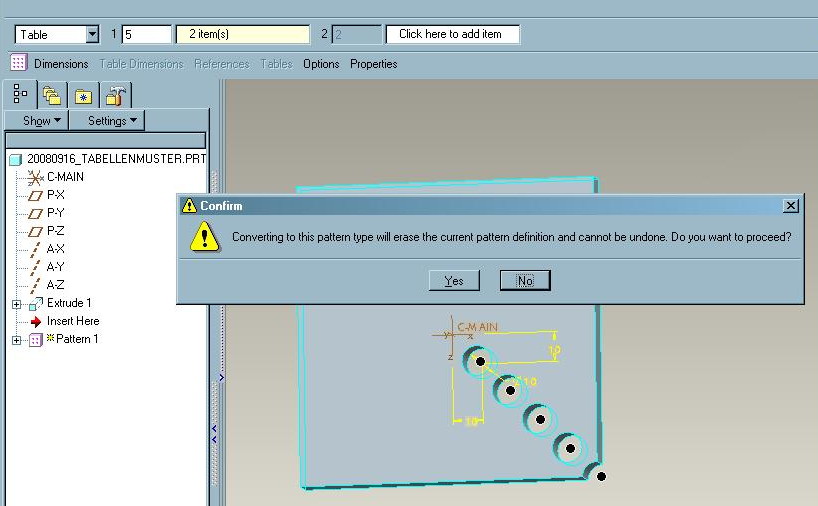

2. Danach definiere ich es um zum Tabellemuster, das erspart mir die Tipperei im Editor. (Tabmuster2)

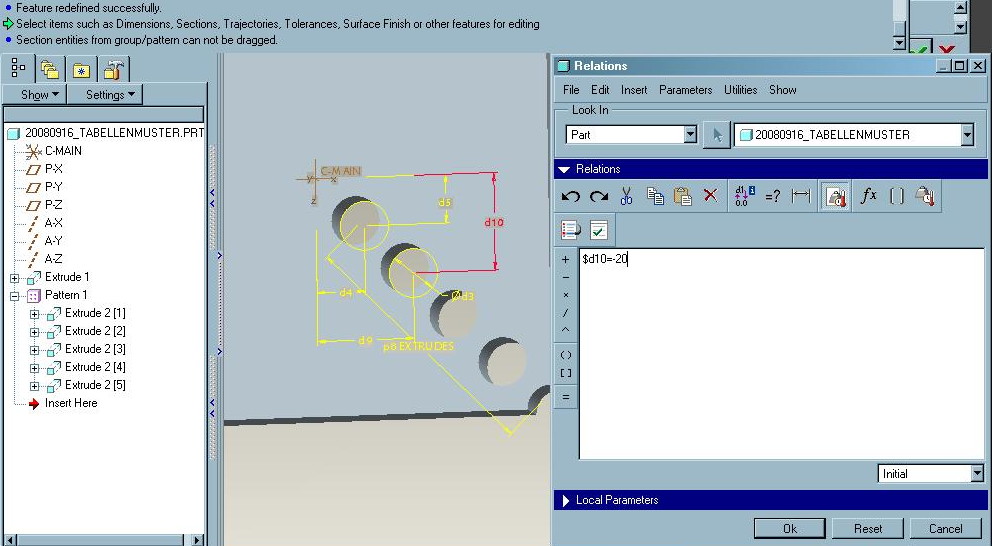

3. Dann #Tools #Beziehungen starten, ein Muster-KE anklicken, das Maß anklicken, die Beziehung eingeben. (Tabmuster3)
...

------------------
A Journey into Darkness, a Journey into Mystery, a Journey into ProEngineer

[Diese Nachricht wurde von maschinenbauheit am 17. Sep. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

maschinenbauheit
Mitglied
Techniker Maschinenbau Entwicklung


Sehen Sie sich das Profil von maschinenbauheit an!   Senden Sie eine Private Message an maschinenbauheit  Schreiben Sie einen Gästebucheintrag für maschinenbauheit

Beiträge: 600
Registriert: 13.02.2007

Windows 10 Enterprise
Creo 10.0.3.0 (privat Creo 9 Edu)
Lenovo ThinkPad P53
- Intel Core i7 2,6GHz
- RAM 16GB
- NVidia Quadro T1000
Evoluent VerticalMouse VM4L
SpacePilot Pro 3DConnexion

erstellt am: 16. Sep. 2008 22:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mclalin 10 Unities + Antwort hilfreich








...

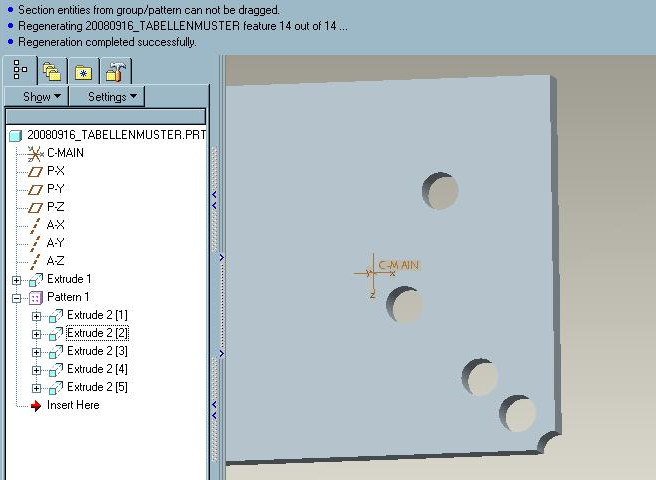

Fortsetzung 3. Das Musterelement "tanzt" aus der Reihe. Hier sieht man auch, warum das Maßmuster nur positive Inkremente hatte. So kann ich einzelne Muster-KEs auch "hinter" einen Nullpunkt schieben. (Tabmuster4)

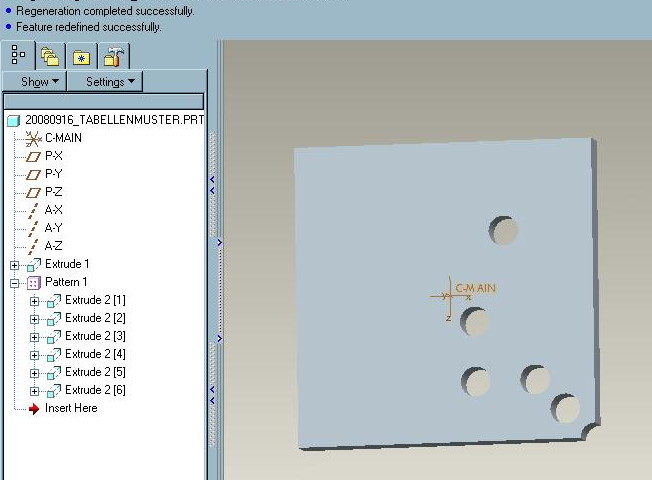

4. Selbstverständlich kann ich nachträglich in die Mustertabelle weitere Musterelemente eintragen. (Tabmuster5 & 6)

Lange Rede kurzer Sinn: Die Beziehungen bzw. Parameter schreibt man nicht in den Tabelleneditor, sondern ausschließlich in die #Beziehungen.

------------------
A Journey into Darkness, a Journey into Mystery, a Journey into ProEngineer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Nobody333
Mitglied
Dipl. Ing. (FH) (Konstruktion)


Sehen Sie sich das Profil von Nobody333 an!   Senden Sie eine Private Message an Nobody333  Schreiben Sie einen Gästebucheintrag für Nobody333

Beiträge: 593
Registriert: 06.07.2007

HP Workstation Z400
Intel Xeon W3565 4x3,20GHz
12GB RAM
Nvidia Quadro FX1800
Windows 7 x64 Prof. SP1
Creo Parametric 2 (M100)
FoundationAdv bzw. Flex3C
Startup Tools 2013
MathCad Prime 3

erstellt am: 17. Sep. 2008 07:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mclalin 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von maschinenbauheit:
Vielleicht mal wie ich generell Tabellemuster erzeuge:
3. ... ein Muster-KE anklicken ...


Das wars. Ich habe bis jetzt nie dran gedacht, das KE direkt anzuklicken. Dein Beitrag ist ein schönes Tutorial zu Tabellenmustern. Üs sind unterwegs.

------------------
Gruß Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
