Thema: Sheetmetal (2564 mal gelesen)
|
echtmal Mitglied Techn. Zeichnerin
Beiträge: 18 Registriert: 04.09.2004 Wildfire 2.0
|
erstellt am: 14. Sep. 2008 21:42 <-- editieren / zitieren --> Unities abgeben:

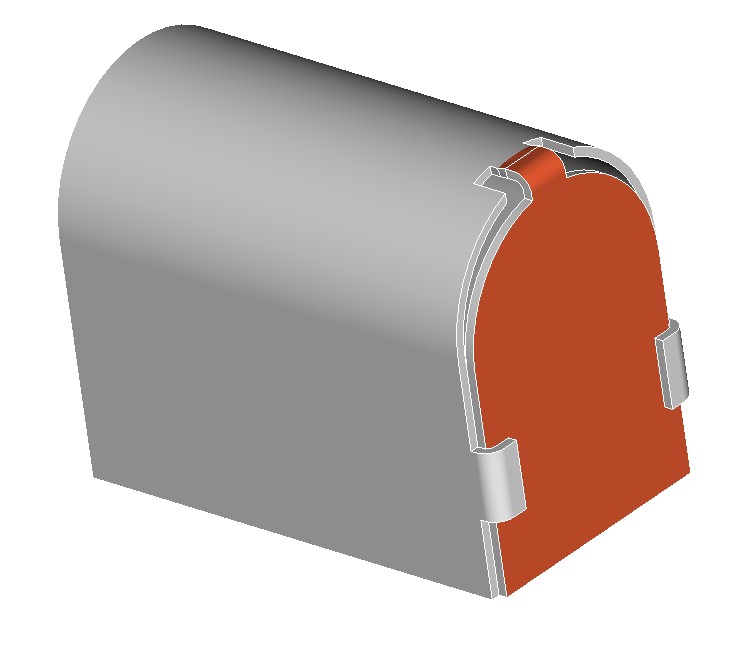

Hallo Zusammen, ich habe ein Problem bei der Konstruktion mit Sheetmetal. Stinknormale Biegungen bekomme ich ja hin, aber sobald es kniffliger wird ... mmhh. Anbei solltet Ihr eigentlich ein Bild finden. Mein Problem ist die die obere Lasche, mit der ich den Deckel runterklappe. Ich bekomme es nicht hin. Ich müsste ja eine Lasche von rund auf gerade konstruieren um den Deckel abzuklappen. Optisch geht es ja, aber ich kann es nicht abwickeln!!! Kann mir eventuell jemand helfen? Ich arbeite mit Wildfire 2.0. Vielen Dank. Gruss Kathrin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MiHo Mitglied Dipl.-Ing E-Technik
Beiträge: 382 Registriert: 12.12.2002 ProE WF 3 M210; WF 4 M080; ILink 3.4 M062 INNEO StartupTools 2009 Workst. HPxw4600; Duo Core 3,33 Ghz 8 GB RAM Grafik NVidia Quattro FX1700 Win XP Prof x64; SP2
|
erstellt am: 15. Sep. 2008 07:30 <-- editieren / zitieren --> Unities abgeben: Nur für echtmal
Hi Kathrin, nur eine Vermutung meinerseits (man kann es in dem Bild nicht so richtig erkennen), aber evtl. hast du keine Übergänge/Biegeradien zwischen den einzelnen Laschen? Dann kann es ProE IMHO nicht abwickeln! Oder es liegt daran, dass die Haube ja als solchjes bereits gebogen ist und du die Lasche an einer gebogenen Kante ansetzt! Das mag ProE auch nicht! Im Blechmodus dürfte das eigentlich gar nicht funktionieren. Hast du evtl. im Teilemodus modelliert und dann in den Blechmodus gewandelt? ------------------ Beste Grüße MiHo "Die Welt ist außerhalb der Irrenhäuser nicht minder drollig als drinnen" (Hermann Hesse) [Diese Nachricht wurde von MiHo am 15. Sep. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
echtmal Mitglied Techn. Zeichnerin
Beiträge: 18 Registriert: 04.09.2004 Wildfire 2.0
|
erstellt am: 15. Sep. 2008 07:42 <-- editieren / zitieren --> Unities abgeben:
Hallo nochmal, da ich ja oben die Lasche erstmal von gebogen auf gerade bringen muss (da ich ja eine Lasche nur an eine gerade Kanten bringen kann) habe ich mit Lasche/frei/Verbund gearbeitet und dann die Lasche verschmolzen. Wenn ich abwickeln will sagt Pro/E "nicht tangentialen Verformungsbereich gefunden" Gruss Kathrin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MiHo Mitglied Dipl.-Ing E-Technik
Beiträge: 382 Registriert: 12.12.2002 ProE WF 3 M210; WF 4 M080; ILink 3.4 M062 INNEO StartupTools 2009 Workst. HPxw4600; Duo Core 3,33 Ghz 8 GB RAM Grafik NVidia Quattro FX1700 Win XP Prof x64; SP2
|
erstellt am: 15. Sep. 2008 08:07 <-- editieren / zitieren --> Unities abgeben: Nur für echtmal
Schau am Besten mal in die ProE Hilfe. Deine Stichworte heißen "Biegung" , "Rolle biegen" "mit Übergang"! Erst ein flaches Blech erzeugen. Den Materialschnitt für die Entlastung an der Lasche schon einbringen. (Biegungen mit Übergang erzeugen selbst keine Entlastung.) In der Skizze musst du erst die Biegeline skizzieren, die Biegeoptionen angeben und dann den Übergangsbereich skizzieren. Da ich nur WF 3 hier habe, kann ich dir leider kein Beispielmodell rein stellen.
------------------ Beste Grüße MiHo "Die Welt ist außerhalb der Irrenhäuser nicht minder drollig als drinnen" (Hermann Hesse) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
echtmal Mitglied Techn. Zeichnerin
Beiträge: 18 Registriert: 04.09.2004 Wildfire 2.0
|
erstellt am: 15. Sep. 2008 08:25 <-- editieren / zitieren --> Unities abgeben:
|
Michael 18111968 Moderator F&E & CAD
Beiträge: 4893 Registriert: 25.07.2002 Wildfire 4 M220 (+SUT 2012) PDMLink 9.1 M050 NVIDIA Quadro FX 1700 Intel DualCore E8400 / 8GB WinXP 64 Prof. SP2
|
erstellt am: 15. Sep. 2008 08:29 <-- editieren / zitieren --> Unities abgeben: Nur für echtmal
Es gibt ein paar Möglichkeiten Dein Blech zu erstellen. Der Trick dabei ist, dass dich das Blech beim Biegen nicht "verbeulen" darf, sonst macht Pro/E nicht mit. Eine einfache Möglichkeit das zu verhindern ist, Deine Bogenform erst gerade abzuschneiden, dann eine flache Lasche anzusetzen. So habe ich das "mal schnell" angehängt. Zusätzlich gehen natürlich noch die weiter oben beschriebenen Möglichkeiten. Wenn es schwierig vorzustellen ist, kann man das ruhig mal mit einem dicken Bogen Papier ausprobieren. ------------------ CAD.DE macht Spaß! Wichtige Links für noch mehr Spaß: Richtig Fragen - Nettiquette - Suchfunktion - System-Info - Unities - Stammtisch - 7er-Regel
Guten Morgen - und falls wir uns nicht mehr sehen - guten Nachmittag, guten Abend und gute Nacht! (Truman Burbank in "Die Truman-Show") Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kilma Mitglied CAD Betreuer
Beiträge: 165 Registriert: 12.10.2005 Wildfire 3.0 Wildfire 4.0 (Testsytem) Windchill 9.1 CoCreate V16
|
erstellt am: 15. Sep. 2008 08:41 <-- editieren / zitieren --> Unities abgeben: Nur für echtmal
|
echtmal Mitglied Techn. Zeichnerin
Beiträge: 18 Registriert: 04.09.2004 Wildfire 2.0
|
erstellt am: 15. Sep. 2008 08:47 <-- editieren / zitieren --> Unities abgeben:
|
kilma Mitglied CAD Betreuer
Beiträge: 165 Registriert: 12.10.2005 Wildfire 3.0 Wildfire 4.0 (Testsytem) Windchill 9.1 CoCreate V16
|
erstellt am: 15. Sep. 2008 08:57 <-- editieren / zitieren --> Unities abgeben: Nur für echtmal
Zitat: Original erstellt von echtmal: Hallo kilma, kann es sein dass das Modell Wildfire 3.0 ist. Ich kann es bei mir nicht aufrufen! Gruss Kathrin
Hallo,
ja ist Wildfire 3.0, sorry!! Hab leider keine Wildfire 2.0 mehr am Laufen!!! Gruß ------------------ marcel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Nobody333 Mitglied Dipl. Ing. (FH) (Konstruktion)
Beiträge: 593 Registriert: 06.07.2007 HP Workstation Z400 Intel Xeon W3565 4x3,20GHz 12GB RAM Nvidia Quadro FX1800 Windows 7 x64 Prof. SP1 Creo Parametric 2 (M100) FoundationAdv bzw. Flex3C Startup Tools 2013 MathCad Prime 3
|
erstellt am: 15. Sep. 2008 09:03 <-- editieren / zitieren --> Unities abgeben: Nur für echtmal
Zitat: Original erstellt von echtmal: ...ein Beispielmodell wäre der Knüller. Vielleicht findet sich ja noch jemand ....
Drückt man beim Übergang ein Auge zu und vertraut dem Mann-mit-dem-Hammer , dann sollte das Modell so ausreichen. Wird ein weicheres Auslaufen des grossen Radius in die Biegestelle hinein gewünscht, müssen die Entlastungen tiefer ausgeschnitten und die Länge des Übergangs der Rollbiegung erhöht werden. Nachteil davon sind dann 2 lange Kerben, die verschweisst und verputzt werden müssen. Das generelle Vorgehen sollte aber erkennbar sein. Viel Spass beim Feintuning. ------------------ Gruß Marco Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
