Hallo,

ist es in WF3 möglich die äußere Kontur eines Rotationskörpers anzeigen zu lassen? Und wenn ja, wie.

Ich will von einem Verdichter die Rotationslinie anzeigen lassen.

mfg
meixo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cbernuth@DENC
Moderator
IT Expert for Mechanical Product Design




Sehen Sie sich das Profil von cbernuth@DENC an!   Senden Sie eine Private Message an cbernuth@DENC  Schreiben Sie einen Gästebucheintrag für cbernuth@DENC

Beiträge: 2131
Registriert: 19.07.2001

DELL Precision 5570
GeForce P1000
Creo7.0.10.0, Creo 9.0.2.0
CATIA V5 19-24

erstellt am: 08. Mai. 2007 15:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für meixo 10 Unities + Antwort hilfreich
Was ist denn für Dich "die" äußere Kontur eines Rotationskörpers? Rein optisch (Silhouette), irgendeine Kurve?

------------------
Gruß,
:cybernuth:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

meixo
Mitglied



Sehen Sie sich das Profil von meixo an!   Senden Sie eine Private Message an meixo  Schreiben Sie einen Gästebucheintrag für meixo

Beiträge: 122
Registriert: 24.03.2007

Core2 6600 2,4GHz
4GB RAM
Quadro FX 1500
XP 64 SP1
Wildfire 4 M080
intralink 3.4
Ansys DesignSpace

erstellt am: 08. Mai. 2007 15:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
nicht die Silhouette, die ändert sich bei einem Verdichterrad je nachdem in welcher stellung sich dieser befindet. ich meinte die äußere kontur des Rotationskörpers.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cbernuth@DENC
Moderator
IT Expert for Mechanical Product Design




Sehen Sie sich das Profil von cbernuth@DENC an!   Senden Sie eine Private Message an cbernuth@DENC  Schreiben Sie einen Gästebucheintrag für cbernuth@DENC

Beiträge: 2131
Registriert: 19.07.2001

DELL Precision 5570
GeForce P1000
Creo7.0.10.0, Creo 9.0.2.0
CATIA V5 19-24

erstellt am: 08. Mai. 2007 15:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für meixo 10 Unities + Antwort hilfreich
Rotationskörper sind doch i.d.R. aus einer Skizze entstanden. Das ist doch soz. die äußere Kontur. Oder meinst Du einen Querschnitt?

------------------
Gruß,
:cybernuth:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

meixo
Mitglied



Sehen Sie sich das Profil von meixo an!   Senden Sie eine Private Message an meixo  Schreiben Sie einen Gästebucheintrag für meixo

Beiträge: 122
Registriert: 24.03.2007

Core2 6600 2,4GHz
4GB RAM
Quadro FX 1500
XP 64 SP1
Wildfire 4 M080
intralink 3.4
Ansys DesignSpace

erstellt am: 08. Mai. 2007 15:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
dieses verdichterrad besteht aus einer aneinanderreihung von abartigsten krümmungen und polylinien. da iss nix mit eben mal sizzierer öffnen und so! ich probier grad im analysemodus so ein paar sachen aus, aber irgendwie find ich noch nix.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

flavus
Mitglied
Techniker+Familienerhalter


Sehen Sie sich das Profil von flavus an!   Senden Sie eine Private Message an flavus  Schreiben Sie einen Gästebucheintrag für flavus

Beiträge: 1378
Registriert: 09.04.2005

ATI 3450
Win7/64
Creo2.0 produktiv
Windchill 10.0 nimmermehr :-(

erstellt am: 08. Mai. 2007 15:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für meixo 10 Unities + Antwort hilfreich
Hallo,
ich nehme an, der Verdichter besitzt eine ungerade Anzahl an Schaufelblättern, daher kommt ein Querschnitt oä. nicht in Frage. Möglicherweise hilft dir eine Spurkurve (genauer: 3D-kurvenscheibensynthesekurve) in Mechanismus - sofern das Modul vorhanden ist?
Peter

------------------
http://www.fuhrmann.at/

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

meixo
Mitglied



Sehen Sie sich das Profil von meixo an!   Senden Sie eine Private Message an meixo  Schreiben Sie einen Gästebucheintrag für meixo

Beiträge: 122
Registriert: 24.03.2007

Core2 6600 2,4GHz
4GB RAM
Quadro FX 1500
XP 64 SP1
Wildfire 4 M080
intralink 3.4
Ansys DesignSpace

erstellt am: 08. Mai. 2007 16:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Mechanismus? hab ich nicht gefunden! Übrigens hab ich auch kein mechanica oder andere plug-ins!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

flavus
Mitglied
Techniker+Familienerhalter


Sehen Sie sich das Profil von flavus an!   Senden Sie eine Private Message an flavus  Schreiben Sie einen Gästebucheintrag für flavus

Beiträge: 1378
Registriert: 09.04.2005

ATI 3450
Win7/64
Creo2.0 produktiv
Windchill 10.0 nimmermehr :-(

erstellt am: 08. Mai. 2007 16:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für meixo 10 Unities + Antwort hilfreich
Übrigens:
Sysinfo wär' nicht schlecht gewesen (bzgl. tryout-Version - hätte meine Antwort nicht gepostet),
und SUCHE benutzen hätt' auch geholfen: <A HREF="http://ww3.cad.de/foren/ubb/Forum12/HTML/012314.shtml#000005

------------------
" TARGET=_blank>http://ww3.cad.de/foren/ubb/Forum12/HTML/012314.shtml#000005

------------------
</A>  http://www.fuhrmann.at/

[Diese Nachricht wurde von flavus am 08. Mai. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

meixo
Mitglied



Sehen Sie sich das Profil von meixo an!   Senden Sie eine Private Message an meixo  Schreiben Sie einen Gästebucheintrag für meixo

Beiträge: 122
Registriert: 24.03.2007

Core2 6600 2,4GHz
4GB RAM
Quadro FX 1500
XP 64 SP1
Wildfire 4 M080
intralink 3.4
Ansys DesignSpace

erstellt am: 08. Mai. 2007 16:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hätte geholfen, wenn sie geholfen hätte! leider wird da auch nur von projektionen geredet und nicht von rotationskörpern.
aba danke trotzdem.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

anagl
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von anagl an!   Senden Sie eine Private Message an anagl  Schreiben Sie einen Gästebucheintrag für anagl

Beiträge: 4566
Registriert: 28.05.2001

CREO2 M140
PDMLink 10.2 M020
HW diverse
Das Schreiben bei CAD.de ist freiwillig und kein Muss !!!!!

erstellt am: 08. Mai. 2007 16:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für meixo 10 Unities + Antwort hilfreich
@flavus Die Forumssoftware zickt, wenn mann einen Link direkt vor die Signatur setzt Du meinst http://ww3.cad.de/foren/ubb/Forum12/HTML/012314.shtml#000005.
Ich glaube das löst das Problem von meixo nicht.
Beliebiger Körper rotiert um Achse --> Hüllfläche

Im NC Bereich gibt es so eine Funktion (Vordrehen von Kurbelwellen), aber ob und wie man das im CAD-Modus nutzen kann weiß ich nicht


------------------
Servus
Alois

[Diese Nachricht wurde von anagl am 08. Mai. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael 18111968
Moderator
F&E & CAD




Sehen Sie sich das Profil von Michael 18111968 an!   Senden Sie eine Private Message an Michael 18111968  Schreiben Sie einen Gästebucheintrag für Michael 18111968

Beiträge: 4893
Registriert: 25.07.2002

Wildfire 4 M220 (+SUT 2012)
PDMLink 9.1 M050
NVIDIA Quadro FX 1700
Intel DualCore E8400 / 8GB
WinXP 64 Prof. SP2

erstellt am: 09. Mai. 2007 08:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für meixo 10 Unities + Antwort hilfreich


Also!

Du möchtest einen beliebigen Körper rotieren lassen und dann das im Raum überstrichene Volumen sehen? Quasi die Störkontur?
Das geht ganz einfach - wenn man's findet.

Hier das Beispiel für WiFi2:

Mit Mechanism eine Analyse definieren und ausführen.

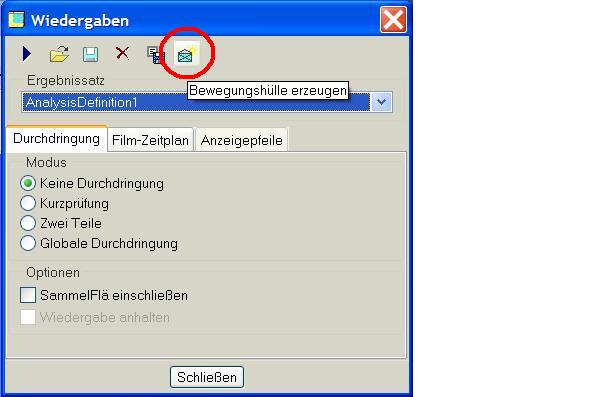

Dann abspielen und das etwas sonderbar aussehende Icon für "Bewegungshülle erzeugen" anklicken (siehe Bild!).

Genauigkeit einstellen (sachte!), Ausgabeformat auswählen, Kaffee oder Tee trinken, fertig!

------------------
Guten Morgen - und falls wir uns nicht mehr sehen - guten Nachmittag, guten Abend und gute Nacht!
(Truman Burbank in "Die Truman-Show") Viele Grüße aus dem Raum Heilbronn, Michael.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

flavus
Mitglied
Techniker+Familienerhalter


Sehen Sie sich das Profil von flavus an!   Senden Sie eine Private Message an flavus  Schreiben Sie einen Gästebucheintrag für flavus

Beiträge: 1378
Registriert: 09.04.2005

ATI 3450
Win7/64
Creo2.0 produktiv
Windchill 10.0 nimmermehr :-(

erstellt am: 09. Mai. 2007 10:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für meixo 10 Unities + Antwort hilfreich
...geht nicht, da kein mechanism vorhanden, s.o.
(wäre die "Maximalvariante" zur Spurkurve)

------------------
http://www.fuhrmann.at/

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael 18111968
Moderator
F&E & CAD




Sehen Sie sich das Profil von Michael 18111968 an!   Senden Sie eine Private Message an Michael 18111968  Schreiben Sie einen Gästebucheintrag für Michael 18111968

Beiträge: 4893
Registriert: 25.07.2002

Wildfire 4 M220 (+SUT 2012)
PDMLink 9.1 M050
NVIDIA Quadro FX 1700
Intel DualCore E8400 / 8GB
WinXP 64 Prof. SP2

erstellt am: 09. Mai. 2007 10:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für meixo 10 Unities + Antwort hilfreich
Oben steht nur, er hat kein Mechanica.
Je nach gekaufter Lizenz gehört Mechanism mittlerweile zum Standard.
Kann er ja einfach mal checken und uns mitteilen - vielleicht hilfts auch einem anderen...

------------------
Guten Morgen - und falls wir uns nicht mehr sehen - guten Nachmittag, guten Abend und gute Nacht!
(Truman Burbank in "Die Truman-Show") Viele Grüße aus dem Raum Heilbronn, Michael.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

meixo
Mitglied



Sehen Sie sich das Profil von meixo an!   Senden Sie eine Private Message an meixo  Schreiben Sie einen Gästebucheintrag für meixo

Beiträge: 122
Registriert: 24.03.2007

Core2 6600 2,4GHz
4GB RAM
Quadro FX 1500
XP 64 SP1
Wildfire 4 M080
intralink 3.4
Ansys DesignSpace

erstellt am: 11. Mai. 2007 07:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Ok, ich hab doch mechanism gefunden  versuche grad  das mal ein bisschen zu verstehen
