Thema: Kabelschlepp mit Leitkurve oder wie ??? ähnlich Kettenglieder (10128 mal gelesen)
|
Moe2007 Mitglied TZ
Beiträge: 252 Registriert: 05.08.2006 ProE Wildfire 2.0 Vollversion WinXP Professional Version 2002 mit SP2 Pentium 4 CPU 3,2GHz 2GB RAM
|
erstellt am: 05. Mrz. 2007 15:37 <-- editieren / zitieren --> Unities abgeben:

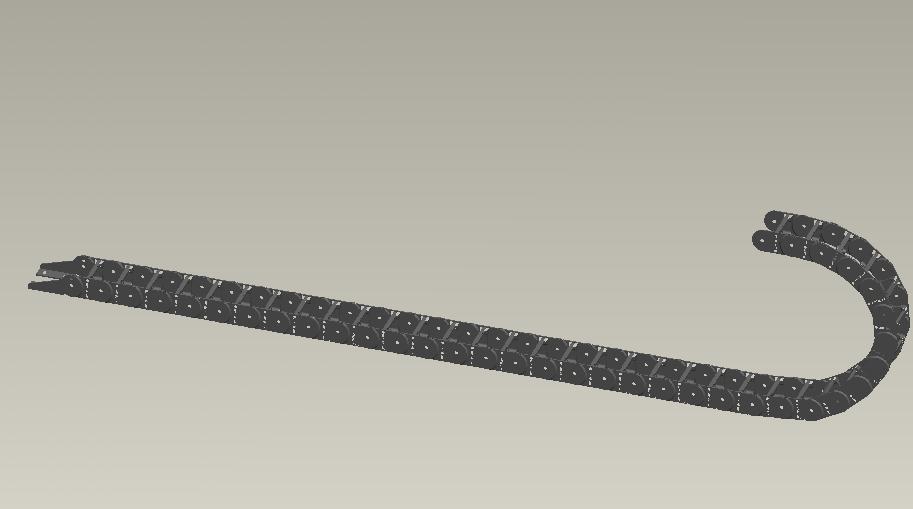

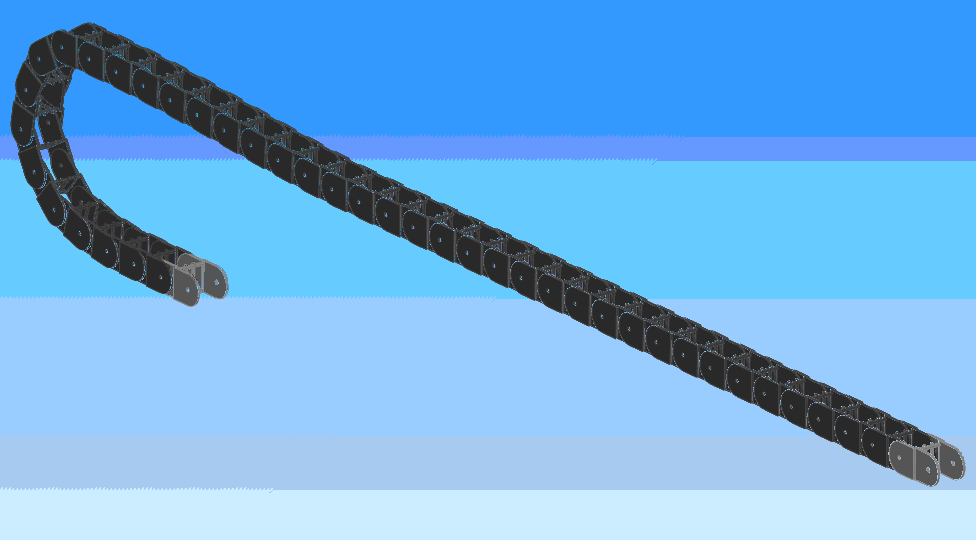

Hallo. Habe hier mal eine Frage die evtl. Leitkurve mit Mechanism betrifft. Wir konstruieren derzeit an einem Werkzeugwechselwagen, der an der Unterseite einen Kabelschlepp hat. Wie ein Kabelschlepp oder Kabelfürhung aussieht, weis denke ich jeder, ansonsten siehe Anhang. Die Aufgabe vom Kunden war, eine Detailgetreue Konstruktion zu erstellen, mit allen Anbauteilen, somit musste auch der kabelschlepp dran glauben. Problem an der ganzen Sache, wie man das ganze optimieren könnte, da wir derzeit die in ETWA benötigte Länge berechnet haben und per Anzahl und mechanische Verbindungen als Baugruppe erstellt und eingefügt haben. Nun will der Kunde eben einen Wagen am Start- und Endpunkt sehen, das beudetet natürlich, dass man entweder alle einzelne Glieder des Schlepps positionieren muss für jede Stellung, oder man das per Leitkurve ermöglicht. Unser KnowHow ist dahingehend leider begrenzt, fragen uns wie man dies lösen könnte. Fakt ist, der Anfangspunkt des ersten Gliedes liegt auf einer Schiene, dieses wurde/soltle fix positioniert sein auch der Endpunkt des letzten Gliedes, NUR dass es 180 gedreht ist, so wie im Anhang etwa zu sehen. Wenn wir das nun so inkludieren, den Wagen verfahren, dann machen die Glieder logischerweise eine Krümmung, diese wollen mir mittels Leitkurve in den Griff bekommen, aber wie??? Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cbernuth@DENC Ehrenmitglied V.I.P. h.c. IT Expert for Mechanical Product Design
Beiträge: 2123 Registriert: 19.07.2001 DELL Precision 5530 GeForce P1000 Creo7.0.8.0, Creo 9.0.1.0 CATIA V5 19-22
|
erstellt am: 05. Mrz. 2007 15:46 <-- editieren / zitieren --> Unities abgeben: Nur für Moe2007
|
call4help Mitglied Konstrukteur
Beiträge: 788 Registriert: 24.07.2005 Intel(R) Xeon(R) CPU W3565 3.20GHz 7,99 GB RAM NVIDIA Quadro 2000 PDMLink Pro/E WF 4.0 /M210
|
erstellt am: 05. Mrz. 2007 15:47 <-- editieren / zitieren --> Unities abgeben: Nur für Moe2007
|
Mr. Burns Mitglied Konstrukteur
Beiträge: 81 Registriert: 23.11.2004 Creo2 M140 Windows 7 Intel(R) Xeon(R) CPU 3.60GHz NVIDIA Quadro K2000
|
erstellt am: 05. Mrz. 2007 16:10 <-- editieren / zitieren --> Unities abgeben: Nur für Moe2007
|
Moe2007 Mitglied TZ
Beiträge: 252 Registriert: 05.08.2006 ProE Wildfire 2.0 Vollversion WinXP Professional Version 2002 mit SP2 Pentium 4 CPU 3,2GHz 2GB RAM
|
erstellt am: 05. Mrz. 2007 18:05 <-- editieren / zitieren --> Unities abgeben:
sorry nich mein tag heut! hab glatt das gif vergessen hochzuladen, schitt, warten bis morgen! *ggrrr* außerdem hab ich nach kabelführung gesucht und nach Kabelschlep upps, da hat nen p gefehlt, uff dabei is das weekend erst grade um *grml* danke, schau mir das ma an, könnte helfen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Moe2007 Mitglied TZ
Beiträge: 252 Registriert: 05.08.2006 ProE Wildfire 2.0 Vollversion WinXP Professional Version 2002 mit SP2 Pentium 4 CPU 3,2GHz 2GB RAM
|
erstellt am: 06. Mrz. 2007 08:03 <-- editieren / zitieren --> Unities abgeben:
|
Ex-Mitglied
|
erstellt am: 06. Mrz. 2007 08:06 <-- editieren / zitieren -->
Hallo, ohne 'ü' könnte man den Anhang auch sehen. ------------------ Gruß aus dem Norden |
Moe2007 Mitglied TZ
Beiträge: 252 Registriert: 05.08.2006 ProE Wildfire 2.0 Vollversion WinXP Professional Version 2002 mit SP2 Pentium 4 CPU 3,2GHz 2GB RAM
|
erstellt am: 06. Mrz. 2007 09:43 <-- editieren / zitieren --> Unities abgeben:
hab mir das mal angeschaut von den anderen ... die lösung war brilliant, aber mit einem hacken, man kann es nich parametrisch machen ^^ also wenn sich bei uns die länge ändert, muss man neue gleider hinzufügen oder löschen, MIST sehe aber au keine lösung das anders zu machen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
call4help Mitglied Konstrukteur
Beiträge: 788 Registriert: 24.07.2005 Intel(R) Xeon(R) CPU W3565 3.20GHz 7,99 GB RAM NVIDIA Quadro 2000 PDMLink Pro/E WF 4.0 /M210
|
erstellt am: 06. Mrz. 2007 09:46 <-- editieren / zitieren --> Unities abgeben: Nur für Moe2007
Habe im Zuge einer ProE-Schulung mit ProEinsteigern so etwas Ähnliches gebastelt. Die Burschen wünschten sich als Übungsmodell ein Motorrad und um der Motivation willen habe ich den Lehrstoff dann eben in ein Motorradmodell gepackt. Die Kette haben wir, soweit erinnerlich, aus vier, über Beziehungen (errechnet aus den Zähnezahlen und dem Abstand der Ritzel) gesteuerte, Muster zusammengesetzt. Die beiden Kreisbögen an den Kettenritzeln und die beiden geraden Stücke (Tangenten). Die Anschlusspunkte (Tangentenpunkte) haben wir wieder über Beziehungen errechnet. War zwar etwas mühsam und ist auch aufwändig – aber was tut man nicht alles um ProNeulinge bei Laune zu halten. ------------------ mfg HP Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mr. Burns Mitglied Konstrukteur
Beiträge: 81 Registriert: 23.11.2004 Creo2 M140 Windows 7 Intel(R) Xeon(R) CPU 3.60GHz NVIDIA Quadro K2000
|
erstellt am: 06. Mrz. 2007 11:47 <-- editieren / zitieren --> Unities abgeben: Nur für Moe2007
Du willst also eine Schleppkette, bei der man über einen Parameter die Anzahl der Kettenglieder und damit die Länge steuerm kann. Außerdem soll sich das Ganze noch bewegen können. Respekt!!! Da muss man vielleicht doch etwas länger nachdenken. Wäre eine nette Arbeit für einen Studenten... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Moe2007 Mitglied TZ
Beiträge: 252 Registriert: 05.08.2006 ProE Wildfire 2.0 Vollversion WinXP Professional Version 2002 mit SP2 Pentium 4 CPU 3,2GHz 2GB RAM
|
erstellt am: 06. Mrz. 2007 12:03 <-- editieren / zitieren --> Unities abgeben:
ja is richtig schön wäre es ja, wenn man sagen wir mal länge angibt, der dann die musteranzahl ermittelt und dann so aneinanderhängt! so ähnlich hab ich es mal bei einem flachstahl gemacht mit senkungen, abstand zu den einzelnen bohrungen definiert, den rest hat er ermittelt, also anzahl usw.! naja, aber mit dem schlepp, auch mit dern gliederanzahl sehe ich jedoch keine möglichkeit, weil ja alle mechanisch mit einander verbunden sind, wüsste keine möglichkeit, solche mechanische verbindungen mittels muster zu erzeugen im grunde mus jeder konstrukteur dann siene gliederzahl selbst in etwa berechnen und in meine BG einfügen, das letzte gleid mittels anleitung von mir dann erzeugen naja Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 06. Mrz. 2007 12:07 <-- editieren / zitieren -->
Zitat: Original erstellt von Mr. Burns: Du willst also eine Schleppkette, bei der man über einen Parameter die Anzahl der Kettenglieder und damit die Länge steuerm kann. Außerdem soll sich das Ganze noch bewegen können. Respekt!!! Da muss man vielleicht doch etwas länger nachdenken. Wäre eine nette Arbeit für einen Studenten...
Das kannst Du vergessen. Die erforderlichen Verbindungen der einzelnen Kettenglieder müssen immer einzeln definiert werden. Musterbefehle oder ähnliches funktionieren hier nicht. Selbst wiederholter Einbau ist mit Vorsicht zu genießen.
Eine Möglichkeit wäre allerdings eine Kettenbaugruppe mit Platzierungsbedingungen (nicht Verbindungen!) auf eine skizzierte Kurve. -Kette flexibel in Baugruppe einbauen -Flexibilität durch die Skizze -Flexibilität gesteuert durch Referenzen an den Anschlußpunkten der Kette Ändert man jetzt die Position des Schlittens und damit der Anschlußpunkte, geht die Kette mit. Halt nur nicht dynamisch.
------------------ Gruß aus dem Norden |
Moe2007 Mitglied TZ
Beiträge: 252 Registriert: 05.08.2006 ProE Wildfire 2.0 Vollversion WinXP Professional Version 2002 mit SP2 Pentium 4 CPU 3,2GHz 2GB RAM
|
erstellt am: 06. Mrz. 2007 12:25 <-- editieren / zitieren --> Unities abgeben:
|
Moe2007 Mitglied TZ
Beiträge: 252 Registriert: 05.08.2006 ProE Wildfire 2.0 Vollversion WinXP Professional Version 2002 mit SP2 Pentium 4 CPU 3,2GHz 2GB RAM
|
erstellt am: 08. Mrz. 2007 11:24 <-- editieren / zitieren --> Unities abgeben:

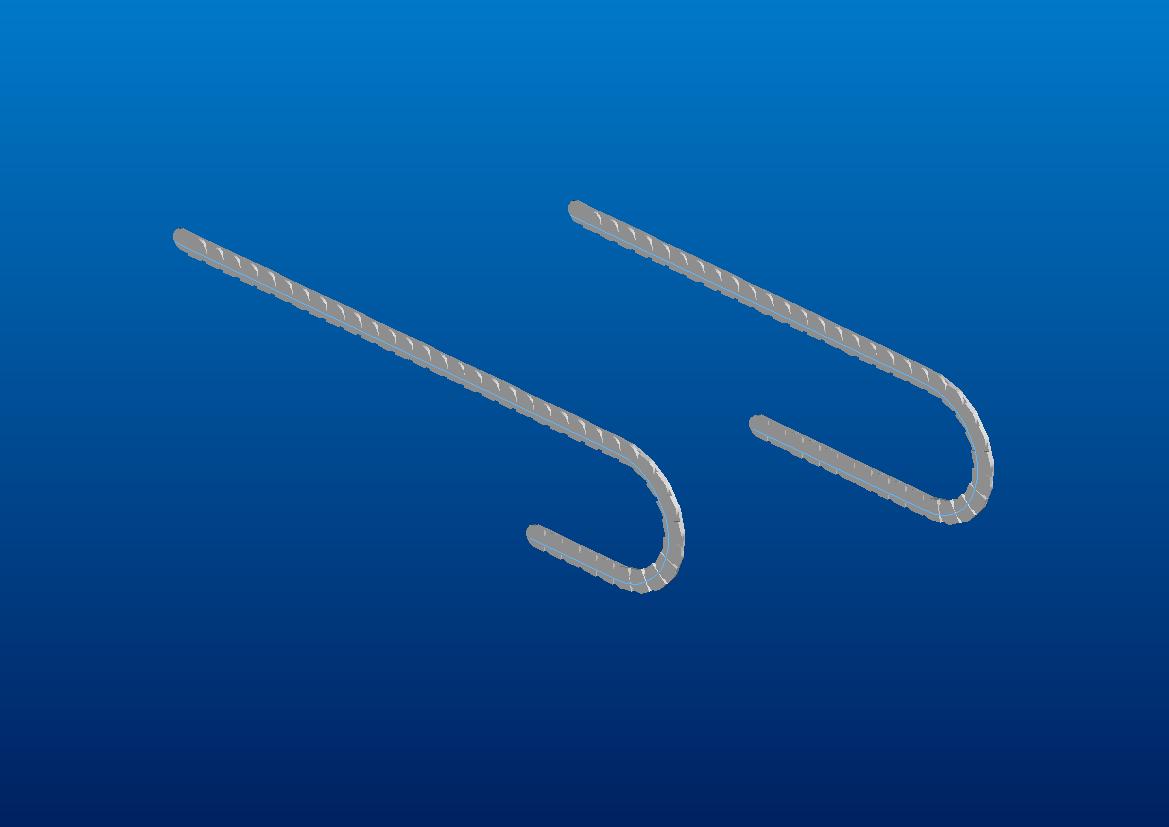

so, habe nun ein Schlepp per Leitkurve erstellt, leider nimmt er mir die Leitkurve nicht ganz an, also er stückelt sie! habe dann versucht die Skizze als Leitkurve zu übernehmen, aber schafft er nicht, muss ich irgendwie anders eine Leitkurve erstellen? denke man kann es nur in einer Art als Spline oder? hab das ganze parametrisch, würde das dann auch zum download stellen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 08. Mrz. 2007 12:22 <-- editieren / zitieren -->
Zitat: Original erstellt von Moe2007: so, habe nun ein Schlepp per Leitkurve erstellt, leider nimmt er mir die Leitkurve nicht ganz an, also er stückelt sie!habe dann versucht die Skizze als Leitkurve zu übernehmen, aber schafft er nicht, muss ich irgendwie anders eine Leitkurve erstellen? denke man kann es nur in einer Art als Spline oder? hab das ganze parametrisch, würde das dann auch zum download stellen
Schau mal hier Ohne Dein Modell zu kennen, empfehle ich Dir die Wissensdatenbank von PTC. Hier gibt es eine 'vorgeschlagene Verfahrensweise zur Modellierung einer Kette als Baugruppe (ähnlich einer Fahrradkette)' how to do Kleiner Wermutstropfen: Vorgehensweise funktionier mit WF2 M200 zumindest nicht Ich habe diesbezüglich bei PTC einen CALL eröffnet und warte noch auf Antwort. ------------------ Gruß aus dem Norden |
Moe2007 Mitglied TZ
Beiträge: 252 Registriert: 05.08.2006 ProE Wildfire 2.0 Vollversion WinXP Professional Version 2002 mit SP2 Pentium 4 CPU 3,2GHz 2GB RAM
|
erstellt am: 08. Mrz. 2007 13:06 <-- editieren / zitieren --> Unities abgeben:
|
Ex-Mitglied
|
erstellt am: 08. Mrz. 2007 13:32 <-- editieren / zitieren -->
Zitat: Original erstellt von Peddersen: Schau mal hier....
Ich zitiere mich ungern selbst, aber hast Du Dir das angesehen?
------------------ Gruß aus dem Norden |
Moe2007 Mitglied TZ
Beiträge: 252 Registriert: 05.08.2006 ProE Wildfire 2.0 Vollversion WinXP Professional Version 2002 mit SP2 Pentium 4 CPU 3,2GHz 2GB RAM
|
erstellt am: 08. Mrz. 2007 14:31 <-- editieren / zitieren --> Unities abgeben:
|
Ex-Mitglied
|
erstellt am: 08. Mrz. 2007 14:55 <-- editieren / zitieren -->
Zitat: Original erstellt von Moe2007: ohne zugangsaccount keine möglichkeit hab mich angemeldet, ging dennoch nicht, hätte keine berechtigung
Hallo?????? Mein Hinweis bezog sich auf die Frage nach dem Spline. Mein Zitat ebenfalls. Der entsprechende Link auf CAD.de. Wenn Du dafür keien Zugang hast, wie kannst Du dann Fragen stellen? ------------------ Gruß aus dem Norden |
Moe2007 Mitglied TZ
Beiträge: 252 Registriert: 05.08.2006 ProE Wildfire 2.0 Vollversion WinXP Professional Version 2002 mit SP2 Pentium 4 CPU 3,2GHz 2GB RAM
|
erstellt am: 08. Mrz. 2007 15:10 <-- editieren / zitieren --> Unities abgeben:
|
Ex-Mitglied
|
erstellt am: 13. Mrz. 2007 14:28 <-- editieren / zitieren -->
So, ich hab grad die Antwort von der PTC-Hotline bekommen. In der englischsprachigen Anleitung gibt es einen entscheidenden Hinweis zur Erstellung des Punktmusters. Zur Definition müssen beide Maße des Punktepaars per STRG-Taste ausgewählt werden. Dieser Hinweis fehlt leider in der deutschsprachigen Anleitung. Wenn man dies aber weiß und beachtet, kann man ein schönes Modell einer parametrischen Energiekette bauen und diese flexibel in eine Baugruppe einbauen. ------------------ Gruß aus dem Norden |
CrashCool Mitglied Wirtshaus Ingenieur
Beiträge: 190 Registriert: 10.05.2007 Hardware: Intel Core 2CPU 2.4GHz 2gig RAM und Maus Software: Win XP SP2, ProE Wildfire 4 M120 mit Inneo StartUp Tools EFX 5.0, Ansys
|
erstellt am: 31. Aug. 2007 10:33 <-- editieren / zitieren --> Unities abgeben: Nur für Moe2007
Ich habe einen sehr schönen Kabelschlepp gebaut, auf Fertigteilen und er bewegt sich auch mit der Maschinen mit. Jetzt meine Frage: Bei der Bewegung ruckelt das immer so, also ob der Schlepp klemmen würde. liegt das an meinen gelenkdefinitionen ? Oder wo könnte ich noch nachschauen ? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CrashCool Mitglied Wirtshaus Ingenieur
Beiträge: 190 Registriert: 10.05.2007 Hardware: Intel Core 2CPU 2.4GHz 2gig RAM und Maus Software: Win XP SP2, ProE Wildfire 4 M120 mit Inneo StartUp Tools EFX 5.0, Ansys
|
erstellt am: 28. Jul. 2008 16:51 <-- editieren / zitieren --> Unities abgeben: Nur für Moe2007

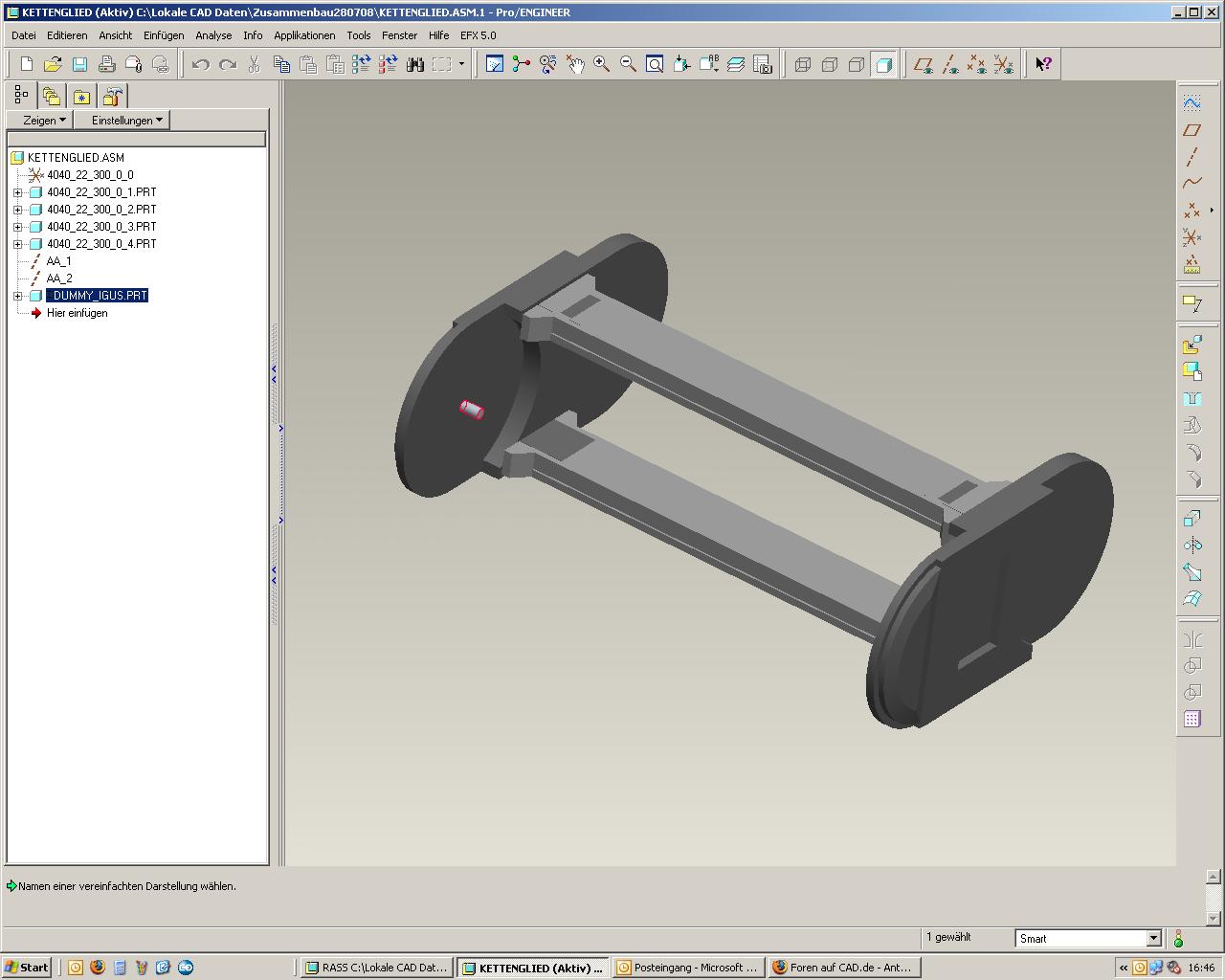

Irgendwie baue ich immer daran herrum und schaffe es nie zufriedenstellend: Also ich brauche einen 2 m langen kabelschlepp. mit der richtigen Anzahl von Gliedern habe ich ihn zusammengebeut, mit einem Dummy, den ich in einer Unterbaugruppe in den Elemente beweglich eingebaut habe. Dieses Vorgehen ermöglicht mir beim Zusammenbau schnell vorzugehen und immer Koordinatensystem auf Koordinatensystem zusammenzusetzen -> mit Wiederholen eine schöne Lösung. Fertig. doch das Problem kommt jetzt. Die gesamte konstruktion läßt sich nur sehr träge bewegen, ich vermute aufgrund der "vielen" Gelenke. Wenn ich es dann in die Maschinen einbauen will, verzweifele ich total, da ich immer bekomme "Baugruppenverbindung fehlgeschlagen" Klar muss somit irgendwo ein Fehler sein, aber ich weiss nicht mehr wo ich suchen soll. Vielen Dank schon für Ansätze
