Hallo.

Habe schon die Suche bemüht, aber nichts entsprechendes über solche Raumkurven gefunden, oder nicht den passenden Suchbegriff gehabt.

Ich habe einige Punkte (0 - 9) frei im Raum. Durch diese Punkte soll eine 3D-Kurve verlaufen. Dabei sollen zwischen den Punkten  0 und 1; 4 und 5; 8 und 9 jeweils eine Gerade sein. Der Rest der Punkte soll durch eine Kurve verbunden werden, welche räumlich tangential an die Geraden anschließt.

Siehe angegebenes Beispiel.

1. Wie kann man so eine Kurve erzeugen, bzw die vorhandenen Ecken tangential machen?
2. Kann man eie Kurvendatei erzeugen, die eine entsprechende Kurve ergibt?  Wie?
3. Wie schließt man an eine räumliche Gerade eine Spline an, wenn man keine Ebene reinlegen kann?
4. Falls ich die gewünschte kurve hinbekomme, wie kann ich sie in eine Datei abspeichern?
Ich finde keine Möglichkeit, eine eingelesene Datei wieder abzuspeichern.
Wo verstecken sich die entsprechenden Menüpunkte?

Vielen Dank und viele Grüße
      heilo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... auch wenn es nicht ermutigend klingt, kenne ich keine funktion, die ermoeglicht, neue splinekurven im raum zu erzeugen, die tangential an geraden anliegen sollen (was aber nicht 100% heisst, dass es wirklich keine moeglichkeit gibt). nachgeschaut habe ich bei style, scantools, legacy und beim umdefinieren der *.ibl-kurve. abspeichern kann man kurven als *.igs, allerdings sind es dann keine parametrischen mehr. oder man erzeugt eine neue *.ibl, aber auch dann sind sie nicht mehr parametrisch.

... vielleicht weiss ja noch jemand was...

... so long

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

eine Nachfrage zu meinem Verständnis.
Muss es eine einzelne durchgehende Kurve sein?
Kurven tangential an eine Gerade anzuschließen ist kein Problem. Es sind dann halt mehrere Elemente.

------------------
Gruß aus dem Norden

---

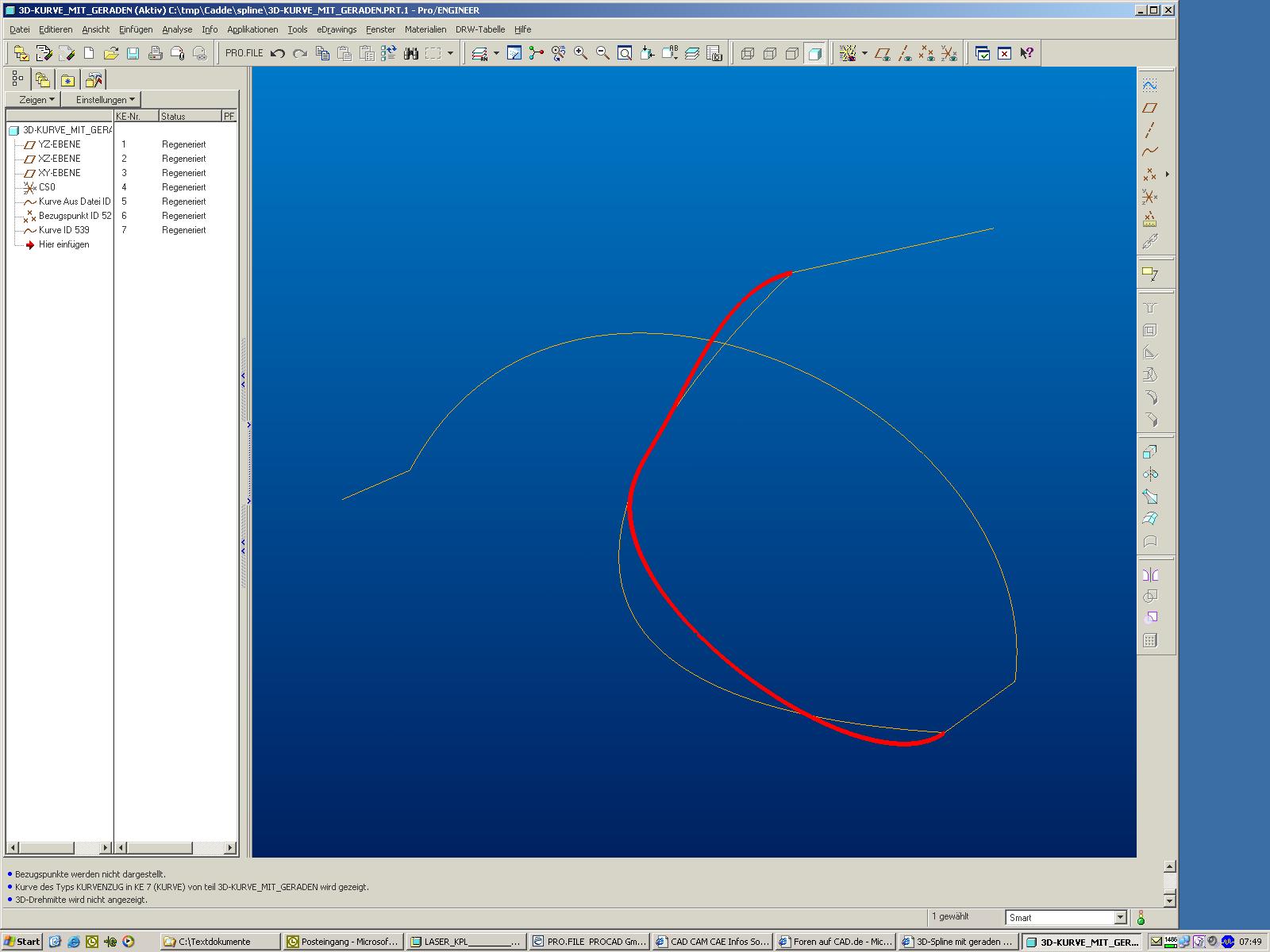

3d-kurve_mit_geraden_rev.prt.zip

Hallo

Das mit der Tangentialität wurde schon zuvor beschrieben.
Einfach alle Segmente sammeln und eine Kurve draus machen.

Gruß
Olaf

------------------


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke erstmal.

Es wäre mir zwar am liebsten, wenn alles in eine Kurve gehen würde, aber mit einzelnen Stücken ginge es notfalls auch.

@Olaf
Leider kann ich die Zeichnung mit 2001 nicht öffnen. Werde mal versuchen ob ich mit einem Viewer etwas erkennen kann

@Peddersen
Die Kurve sieht in dieser Ansicht ja ganz gut aus. Wie geht das im
enzelnen?

Viele Grüße und schönes Wochenende
    heilo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von os:

...
Einfach alle Segmente sammeln und eine Kurve draus machen.
...

---

Das ist dann eine Kurve (Kompositkurve oder so ähnlich, keine Ahnung, was die deutsche Übersetzung sich da abringt  )

------------------
BTW: your computer has no brain, use your own

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von heilo:
...
@Peddersen
Die Kurve sieht in dieser Ansicht ja ganz gut aus. Wie geht das im
enzelnen?

Viele Grüße und schönes Wochenende
     heilo

---

Hallo,
ich kann's Dir nur für WF2 beschreiben.
Für die 'nicht geraden' Kurvensegmente
-Kurve durch Punkte
-einzelne Punkte wählen
-Tangentialbedingungen für Start und Ende auf die Geraden definieren

Wenn alle Kurvensegmente fertig sind, angenäherte Kopie der Kurvensegmente erstellen.
Dadurch bekommt man dann wieder eine durchgehende Kurve.

------------------
Gruß aus dem Norden

---

Danke Peddersen.

Das mit den Kurvensegmenten klappt jetzt.

Mit der angenäherten Kopie der Kurvensegmente komme ich noch nicht klar.
Eine kleine Befehlsfolge würde mir wahrscheinlich helfen.

Auch die Kurve als Tabelle abspeichern packe ich nicht.

Viele Grüße und vielen Dank
    heilo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

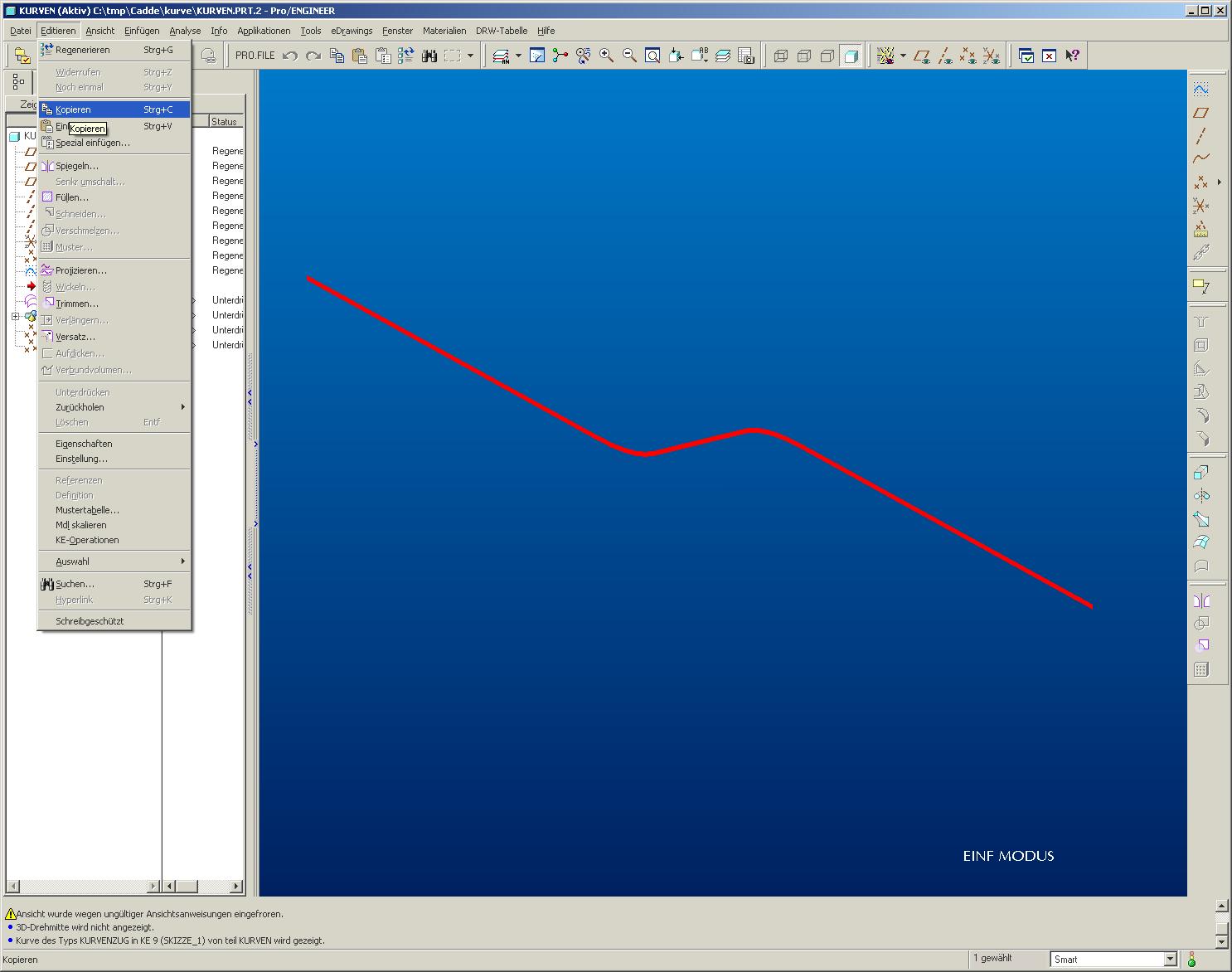

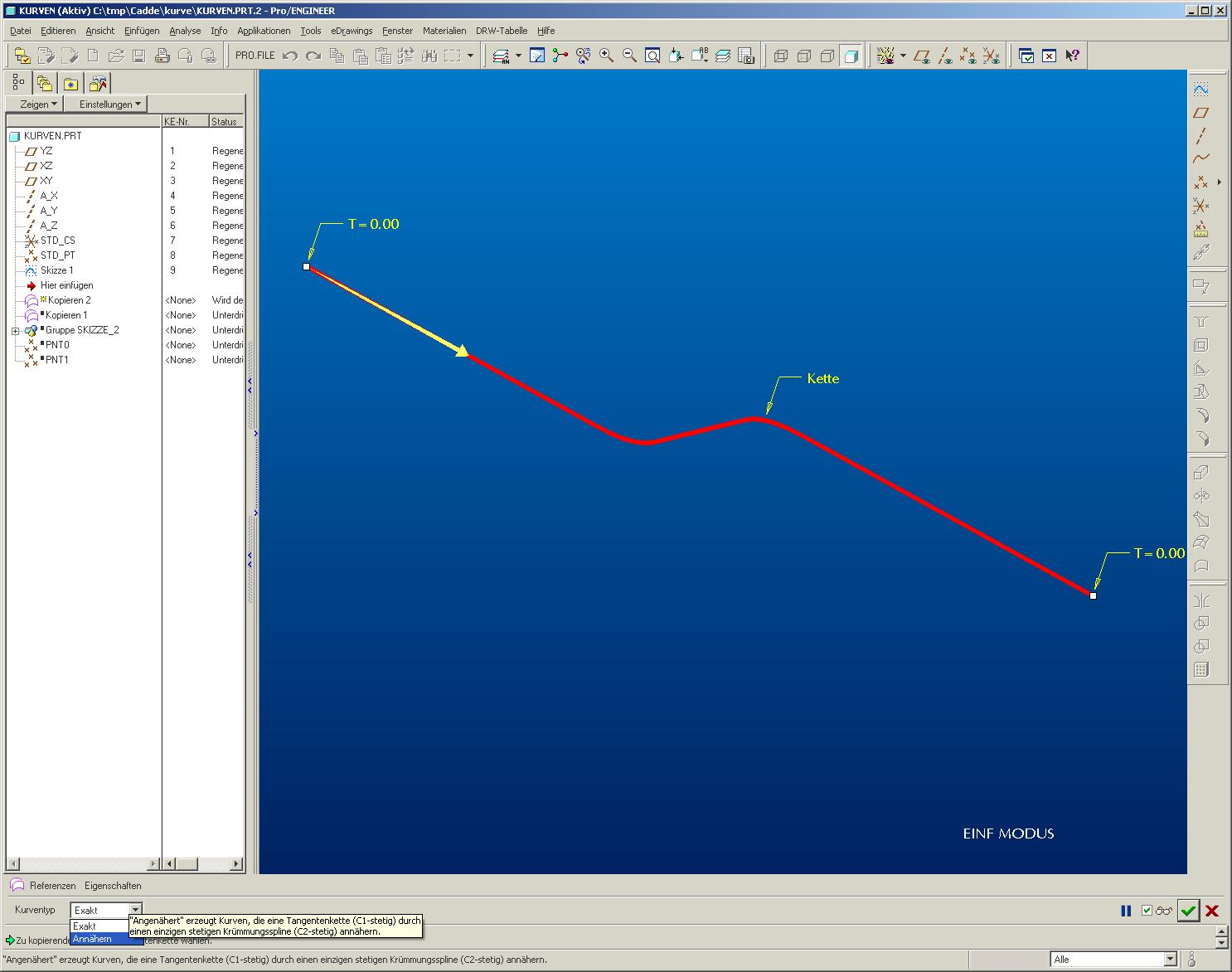

Schritt1.JPG Schritt2.JPG Schritt3.JPG

Hallo,

ich kann's nur für WF2 beschreiben.
-Kurve auswählen
-Menue Editieren - Kopieren
-Menue Editieren - Einfügen
-Kurventyp angenähert

Wenn es mehrer Kurvensegmente sind entweder über Strg-Taste sammeln oder im Menue Referenzen nachträglich umdefinieren (Bild3 unten)

------------------
Gruß aus dem Norden

---

Danke Peddersen.

Werde mal versuchen, wie ich das in 2001 hinbekomme.

Viele Grüße
  heilo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

3d-kurve_mit_geraden.prt.zip

hallo heilo,

die option heißt in 2001 kurvenzug=>angenähert.
das angehängte modell sollte die vorgehensweise (vorstehend schon beschrieben und in 2001 gleichermaßen durchführbar)veranschaulichen.

------------------
gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo !

Danke aarsar,

hatte es mittlerwele auch selbst gefunden.

Habe mich etwas blöd angestellt, da es in 2001 doch etwas anders ist,
aber dann doch mittels ProE-Hilfe gefunden. Wenn man die richtigen
Suchworte eingibt, findet man meistens doch etwas, nur fallen diese Begriffe einen Anfänger meist nicht ein.

Falls noch jemand mit 2001 arbeitet, hier die Befehlsfolge:

Einfügen > Bezug > Kurve > Kurvenzug > Fertig
angenähert > Fertig
Einzeln
Auswahl  (Kurvensegmente auswählen) >  Fertig Auswahl
  (Startpunkt beachten) > Fertig
OK

Vielen Dank allen, die mir geholfen haben.

Schöne Grüße aus dem Erzgebirge
  heilo
