frage:

ist es moeglich per automatismus (oder recht wenig aufwand) die silhuetten eines teiles als kurve auf eine planare flaeche zu erzeugen (also die lichtdurchbrueche!). den manuellen weg mit kanten abgreifen im skizzierer ist natuerlich manuell.

... ein bild sagt mehr als tausend worte!!!

... wer weiss was?

so long

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

Ich denke Silhouetten-Trimmung ist das Richtige.
Die so entstandnene Schnittkanten einfach projezieren.

Gruß
Olaf

------------------


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo hagen123!

Im Spritzguß-Modul gibt es das KE Silhouettenkurve.
Aber das jetzt genau das gewünschte produziert, kann ich nicht sagen.
Muß ich mal ausprobieren...

Gruß
Arni

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@os, wo finde ich denn in der 2001 die genannten befehle?

@arni, spritzguss geht nicht, habe ich schon ausprobiert!

... so long

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wenn es nur  um die Fläche geht dann http://ww3.cad.de/foren/ubb/Forum12/HTML/012314.shtml#000005
HTH

------------------
Servus
Alois

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

Man ist das lang her. Ich hab zwar in meiner Info noch 2001 stehen, aber wie gesagt, lang her. Ich versuch mal aus dem Kopf.
Körperflächen abkopieren.
#Einfügen#Spezial#Silhouttentrimmung
Körperfläche wählen
Projektionsebene wählen
Trimmung fertig (hat den Vorteil, das auch Rundungen mitgemacht werden, bei denen du dir im Skizzierer die Finger brichst)
Flächenberandung auswählen und projezieren.

Gruß
OLaf

------------------


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... vielen dank, probier im laufe des tages aus, denn die fertigung braucht haeufig kurven von den silhouetten. da es haeufig sehr komplexe werkzeugteile sind, die auch erodiert werden, muessen haeufig mehrere hunderte kanten zur kurvenabnahme angeklickt werden. leider ist das waehlen von kette oder schleife nur bedingt moeglich, fuer ein gewuenschtes ergebnis...*

... die schattenanalyse kenne ich noch gar nicht, kann sein, das das feedback hier etwas laenger dauert!?! (kann man denn aus einer analyse eine kurve machen?)

... so long

* edit: das problem ist gar nicht mal das geklicke, sondern dieses, das das system nach mehr als 50 gewaehlten kanten so dermassen in die knie geht, das nach jeder weiteren kante bis zu mehreren sec. gewartet werden muss (bekanntes prob, welches hier im forum schon mehrmals behandelt wurde, leider auch nicht zu verbessern durch die speziellen config-eintraege).

[Diese Nachricht wurde von hagen123 am 23. Nov. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo zusammen

Nachdem es sich bei der Schattenanalyse um eine Flächenanalyse handelt, kann man keine Kanten abnehmen.

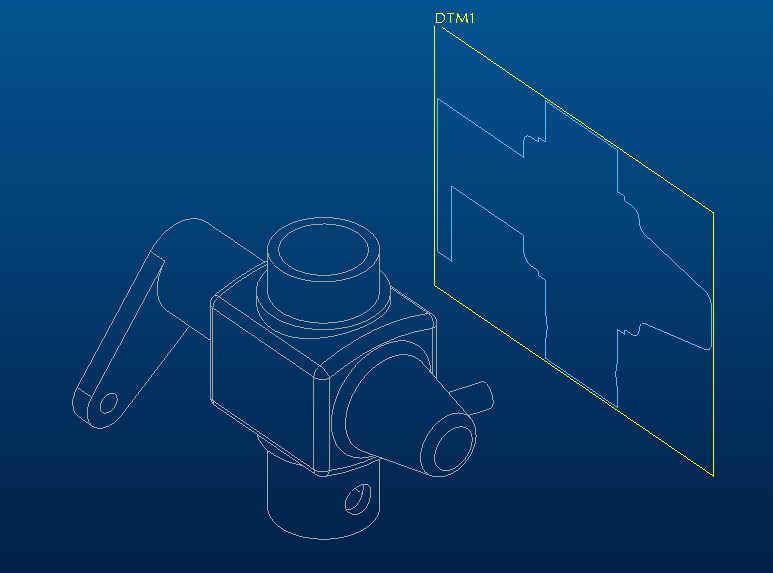

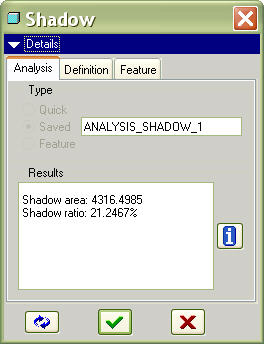

Es wird "lediglich" die Schattenfläche dargestellt bzw. die Querschnittsfläche ausgegeben (siehe Bild).

Nur mal eine Idee am Rande (aber nicht ausprobiert, weil ich gerade kein ProE habe):
- Erzeugen einer Versatzebene
- Erstellen eines AnalyseKE´s, das die Querschnittsfläche analysiert
- Optimierung auf den größten Querschnitt durch Änderung des Versatzwertes.
- Erzeugen einer Schnittkurve (Volumen und Ebene)

1. Pferdefuß: Ich weiß nicht genau, ob die Optimierung durchführbar ist, da die Optimierungsbedingung nicht klar ist.
2. Pferdefuß: Geometrie, die nicht direkt in der Schnittebene liegt, aber doch einen Schatten werfen würde, würde in der Schnittkurve nicht aufgenommen werden.

naja, vielleicht ist der Denkansatz doch nicht so gut, wie ich anfangs geglaubt habe.

mfg
Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

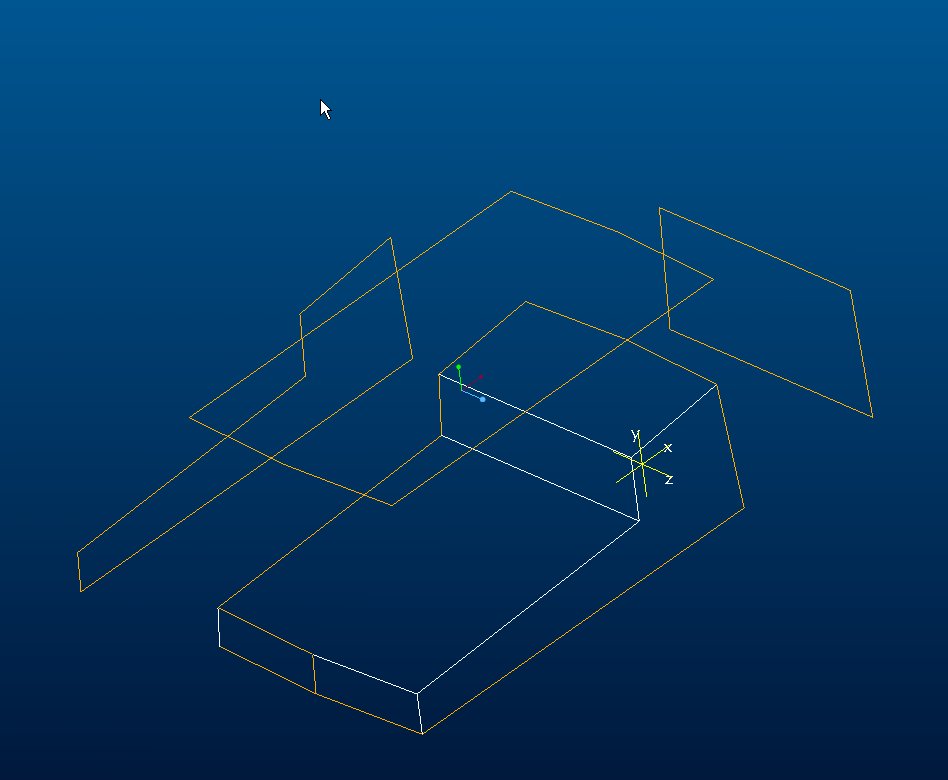

ich habe die Funktion Silhouettentrimmung von os nicht gefunden. Aber unter #Applikationen#Spritzguss, dann #Einfügen#Silhouettenkurve kann man Silhouetten erzeugen, die man dann auf Bezugsebenenen projiziert (Ergebnis siehe Anhang).

[Diese Nachricht wurde von COMPUTERSPACE am 23. Nov. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo

In WF haben sie die Funktion sehr gut versteckt. Sie ist zu finden unter #Editieren#Trimmen.
Rechts unten im dash board ist ein kleines Icon, das man aktivieren muß. Dann klappts auch mit der Silhouettentrimmung.

Gruß
OLaf

------------------
