Autor Thema:  Rohr oder Schlauch (2421 mal gelesen)
Falko
Mitglied
Konstrukteur + CAD-Admin


Sehen Sie sich das Profil von Falko an!   Senden Sie eine Private Message an Falko  Schreiben Sie einen Gästebucheintrag für Falko

Beiträge: 688
Registriert: 21.09.2000

Creo Elements Pro5 M210
Creo parametric 2.0 M020 (Test)
FloEFD 13 for Creo
PDMLink 9.1 M050 auf
2x Intel XEON 5620@2.4 GHz
24 GB RAM
2x Nvidia Quatro 4000 mit 2048 MB
Windows XP64
und ein ganz langsames Internet

erstellt am: 13. Jul. 2001 08:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

So, jetzt habe ich ein Problem.
Ich bin zu doof um einen Schlauch zu erstellen, welcher absolut krumm im Raum liegt. Eine Kurve, welche als Mittellinie dienen kann, gibt es schon.
Die Funktion Rohr erzeugt auch nur Mittellinien und keine Volumenkörper - oder gibt es da irgendeine Einstellung?
Wer kann mir helfen?

------------------
MfG
Falko Dröge

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael.Winhausen
Mitglied
Dipl.Ing.


Sehen Sie sich das Profil von Michael.Winhausen an!   Senden Sie eine Private Message an Michael.Winhausen  Schreiben Sie einen Gästebucheintrag für Michael.Winhausen

Beiträge: 206
Registriert: 18.05.2001

erstellt am: 13. Jul. 2001 08:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Falko 10 Unities + Antwort hilfreich

Hallo Falko,

die Funktion Rohr erzeugt auch Volumenkoerper. Das kannst Du wählen ("Geometrie" oder "Keine Geom") wenn Du Erzeugen - Rohr anklickst. Bei mir ist Geometrie vorgewählt.
Aber bei mir läßt sich keine fertige Kurve/Spline auswählen um das Rohr zu erzeugen, sondern nur Punkte.

Es geht aber auch mit Erzeugen - Körper - Ziehen. Hier kannst Du dann eine Leitkurve ausaählen.

Gruß

Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Armin
Mitglied
Dipl.-Ing. FH Feinwerktechnik


Sehen Sie sich das Profil von Armin an!   Senden Sie eine Private Message an Armin  Schreiben Sie einen Gästebucheintrag für Armin

Beiträge: 986
Registriert: 17.07.2000

HW: Dell M6500 i7-X920 16GB RAM / WIN7 64 bit
SW: Pro/E+Pro/Mechanica WF5 Dreo Parametric 2 und (würg) Cocreate 17

erstellt am: 13. Jul. 2001 09:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Falko 10 Unities + Antwort hilfreich

Mit der Rohrfunktion kann man keinen Schlauch verlegen.

Ich mach das immer mit einem Zugkörper. Die Leitlinie erzeuge ich vorher als Kurve mittels "#Bezug;#2-Projektionen" - ist eigentlich ganz einfach.

Bei inem Wellschlauch mache ich es genauso, nur ist der Schlauch zuerst gerade (mittels Muster der Einzelwellen) modelliert, und wird dann mit "#Verformen;#Leitlinie biegen" auf die Kurve gezwungen.

Trick: Die tatsächliche Schlauchlänge berechne ich mit einer Masse/Volumenberechnung geteilt durch die Querschnittsfläche.

Gruß - Armin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Falko
Mitglied
Konstrukteur + CAD-Admin


Sehen Sie sich das Profil von Falko an!   Senden Sie eine Private Message an Falko  Schreiben Sie einen Gästebucheintrag für Falko

Beiträge: 688
Registriert: 21.09.2000

Creo Elements Pro5 M210
Creo parametric 2.0 M020 (Test)
FloEFD 13 for Creo
PDMLink 9.1 M050 auf
2x Intel XEON 5620@2.4 GHz
24 GB RAM
2x Nvidia Quatro 4000 mit 2048 MB
Windows XP64
und ein ganz langsames Internet

erstellt am: 13. Jul. 2001 10:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ich danke euch. Jetzt hat es funktioniert.

------------------
MfG
Falko Dröge

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Michael.Winhausen
Mitglied
Dipl.Ing.


Sehen Sie sich das Profil von Michael.Winhausen an!   Senden Sie eine Private Message an Michael.Winhausen  Schreiben Sie einen Gästebucheintrag für Michael.Winhausen

Beiträge: 206
Registriert: 18.05.2001

erstellt am: 13. Jul. 2001 11:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Falko 10 Unities + Antwort hilfreich

Hallo Armin,

Dein Trick die Schlauchlänge zu ermitteln ist super. Ich habe bisher immer die einzelnen Segmente aufsummiert. Bei längeren Rohren ist das echte Arbeit.

Gruß

Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Falko
Mitglied
Konstrukteur + CAD-Admin


Sehen Sie sich das Profil von Falko an!   Senden Sie eine Private Message an Falko  Schreiben Sie einen Gästebucheintrag für Falko

Beiträge: 688
Registriert: 21.09.2000

Creo Elements Pro5 M210
Creo parametric 2.0 M020 (Test)
FloEFD 13 for Creo
PDMLink 9.1 M050 auf
2x Intel XEON 5620@2.4 GHz
24 GB RAM
2x Nvidia Quatro 4000 mit 2048 MB
Windows XP64
und ein ganz langsames Internet

erstellt am: 13. Jul. 2001 15:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Jetzt melde ich mich doch noch einmal.
Ich habe folgendes festgestellt und möchte gern wissen, ob das auf anderen Systemen nachvollziebar ist:
1.Wenn ich die Kurve in der Baugruppe erstelle, kann ich diese als Leitkurve in einem späteren Teil nicht auswählen. Habe ich allerdings die Kurve im Teil, kann ich diese als leitkurve benutzen.
2.Ein Rohr in der Baugruppe wird nicht als Geometrie dargestellt, ein Rohr als Part, wird richtig dargestellt.
So langsam verstehe ich gar nichts mehr.

Schönes Wochenende.

------------------
MfG
Falko Dröge

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Manfred
Mitglied
Dienstleister


Sehen Sie sich das Profil von Manfred an!   Senden Sie eine Private Message an Manfred  Schreiben Sie einen Gästebucheintrag für Manfred

Beiträge: 598
Registriert: 10.07.2000

erstellt am: 14. Jul. 2001 12:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Falko 10 Unities + Antwort hilfreich

Hallo,
wozu gibt es eigentlich das Konstruktionselement Rohr als Baugruppenkonstruktionselement ?
Eine Baugruppe ist ja eigentlich nur eine zusammenfassung von Komponenten/Körpern.
KE's als Materialschnitte in der Baugruppe machen Sinn, da der Schnitt ggf. wirklich erst in der Baugruppe entstehen kann (z.B. mehrere Teile zusammengefügt und anschließend gebohrt). In diesem Fall sieht man die Bohrung nur in der Baugruppe, aber nicht im Einzelteil.
KE's zur Körpererzeugung in der Baugruppe machen eigentlich keinen Sinn. Oder???
Eine Schalucherzeugung über die Rohrfunktion sollte eigentlich auch gehen, wenn man Spline als Verbindungslinie aiswählt.
Gruß
Manfred

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MatthiasO
Mitglied



Sehen Sie sich das Profil von MatthiasO an!   Senden Sie eine Private Message an MatthiasO  Schreiben Sie einen Gästebucheintrag für MatthiasO

Beiträge: 21
Registriert: 21.03.2002

Pro/E 2001 + WF2

erstellt am: 14. Apr. 2002 17:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Falko 10 Unities + Antwort hilfreich

[Diese Nachricht wurde von MatthiasO am 01. Nov. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

matzomat
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von matzomat an!   Senden Sie eine Private Message an matzomat  Schreiben Sie einen Gästebucheintrag für matzomat

Beiträge: 60
Registriert: 04.05.2001

erstellt am: 15. Apr. 2002 08:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Falko 10 Unities + Antwort hilfreich

Hallo Falko,
zu1.: das kann nur dann funktionieren, wenn die Kurve als KE vor dem Teil, das den Schlauch/Rohr darstellen soll, erzeugt wurde und dann auch nur, wenn Du den Schlauchkörper in der Baugruppe erzeugst. Wenn Du es nicht so machst, hat das Part keine Referenz auf die es sich beziehen kann. Logisch, oder ?
Zu 2. kann ich leider nichts sagen.

------------------
gruß matzomat

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sadolf
Mitglied
VR-Projektleiter, IS-Berater, Konstrukteur


Sehen Sie sich das Profil von sadolf an!   Senden Sie eine Private Message an sadolf  Schreiben Sie einen Gästebucheintrag für sadolf

Beiträge: 1440
Registriert: 27.11.2001

DeltaGen 12.1.1
VRED 2015
W7 64bit
PrÖ, Katja
Windchill
TCE (nur unter Protest;)

erstellt am: 15. Apr. 2002 10:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Falko 10 Unities + Antwort hilfreich

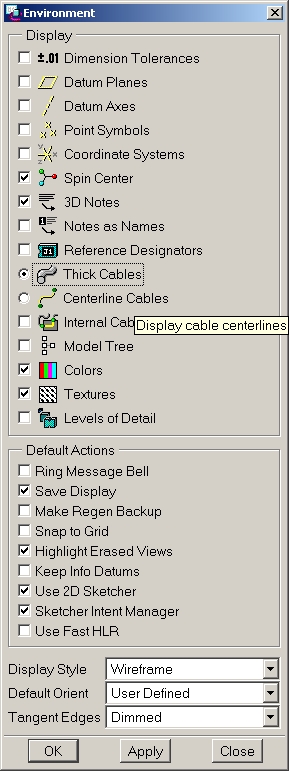

Rohr in der Baugruppe klingt verdammt nach "Routed System", also Pro/CABLING, Pro/PIPING und das ganze nützliche Zeug. Bei Cabling wird der Kabelbaum als neue Komponente in der Baugruppe erzeugt und enthält alle möglichen Drähte und Kabel. Diese können auch nur als Mittellinien dargestellt werden. Braucht man sie als Volumenkörper, muß man dies in der Umgebung (siehe jpg) oder der config.pro (display_thick_cables yes) einstellen.
Leider lassen sich aber Baugruppenrohre damit auch nicht sichtbar schalten.
    Versuch macht kluch, hilft aber trotzdem nix.

------------------
freundlich grüßend
Sven

[Diese Nachricht wurde von sadolf am 15. April 2002 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ehlers
Mitglied
Ingenieur


Sehen Sie sich das Profil von ehlers an!   Senden Sie eine Private Message an ehlers  Schreiben Sie einen Gästebucheintrag für ehlers

Beiträge: 1432
Registriert: 05.11.2001

Pro/E 14-2001 WF1-5

erstellt am: 15. Apr. 2002 12:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Falko 10 Unities + Antwort hilfreich

@Falko
Externe Bezugskurven sind in Pro/E nicht gültig für Ziehen oder Varabler Schnitt (leider). Eventuell hilft aber der Variable Schnitt mit Normalrichtung!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jwemc
Mitglied
Konstrukteur

Sehen Sie sich das Profil von jwemc an!   Senden Sie eine Private Message an jwemc  Schreiben Sie einen Gästebucheintrag für jwemc

Beiträge: 1
Registriert: 25.07.2003

erstellt am: 25. Jul. 2003 14:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Falko 10 Unities + Antwort hilfreich

Hallo Leute,
verstehe nicht , was Ihr für Kopfstände macht um ein Rohr mit Zeichnung bzw.
eine Schlauchleitung zu erzeugen.
Wenn Ihr mit Pro-PIPING arbeitet, so ruft mich an:

J.Weiß Tel.034672-97341
(Urlaub vom 9.8.-24.8.)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Marco70
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Marco70 an!   Senden Sie eine Private Message an Marco70  Schreiben Sie einen Gästebucheintrag für Marco70

Beiträge: 19
Registriert: 04.09.2003

erstellt am: 08. Apr. 2005 16:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Falko 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Armin:
Mit der Rohrfunktion kann man keinen Schlauch verlegen.

Ich mach das immer mit einem Zugkörper. Die Leitlinie erzeuge ich vorher als Kurve mittels "#Bezug;#2-Projektionen" - ist eigentlich ganz einfach.

Bei inem Wellschlauch mache ich es genauso, nur ist der Schlauch zuerst gerade (mittels Muster der Einzelwellen) modelliert, und wird dann mit "#Verformen;#Leitlinie biegen" auf die Kurve gezwungen.

Trick: Die tatsächliche Schlauchlänge berechne ich mit einer Masse/Volumenberechnung geteilt durch die Querschnittsfläche.

Gruß - Armin



hallo Armin,
geht das auch wenn die Kurve in mehreren Richtungen verbogen ist? Bei mir funktioniert das irgendwie nicht. Und muss die Kurve die gleiche Länge haben wie der vorher modellierte Schlauch?

Gruß
Marco70

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

os
Ehrenmitglied V.I.P. h.c.
Konstruktionsingenieur



Sehen Sie sich das Profil von os an!   Senden Sie eine Private Message an os  Schreiben Sie einen Gästebucheintrag für os

Beiträge: 2458
Registriert: 16.09.2002

2001,WF,WF2...

erstellt am: 10. Apr. 2005 15:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Falko 10 Unities + Antwort hilfreich

Hallo
Alternative siehe hier:
Wellrohr
http://ww3.cad.de/foren/ubb/Forum12/HTML/008064.shtml

Gruß
Olaf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
