Autor Thema:  Festigkeit bei Ventilgehäusen (2047 mal gelesen)
Vorster30
Mitglied
Student


Sehen Sie sich das Profil von Vorster30 an!   Senden Sie eine Private Message an Vorster30  Schreiben Sie einen Gästebucheintrag für Vorster30

Beiträge: 16
Registriert: 18.05.2009

erstellt am: 26. Mai. 2009 14:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Zusammen,

vorab schonmal einen Dank an alle die mir beiseite stehen.
Ich möchte gerne bei einem Ventilgehäuse mir verschiedene Spannungen über eine definierte Dicke anzeigen lassen.
(z. B. Membranspannung oder Biegespannung)
Im angehängten Bild ist ein roter Kreis dargestellt. Die schwarze Linie soll die Wanddicke sein.
Ich möchte mir gerne einen Graphen anzeigen lassen, wo die Spannungen über die Wanddicke dargestellt wird.
Geht so was?
Membranspannungen als Farbbild geht nur bei Schalenmodellen!?
Einen Graphen mit Spannungen nach von Mises kann ich mir auch über eine Kurve darstellen lassen. Dafür muss diese aber als Modellkante vorhanden sein.
Hat jemand eine Idee?

Mfg
Sebastian Lenzen


[Diese Nachricht wurde von Vorster30 am 26. Mai. 2009 editiert.]

[Diese Nachricht wurde von Vorster30 am 26. Mai. 2009 editiert.]

[Diese Nachricht wurde von Vorster30 am 28. Mai. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ToTacheles
Mitglied



Sehen Sie sich das Profil von ToTacheles an!   Senden Sie eine Private Message an ToTacheles  Schreiben Sie einen Gästebucheintrag für ToTacheles

Beiträge: 1328
Registriert: 01.04.2003

Creo Simulate 2.0 M080

erstellt am: 26. Mai. 2009 15:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Vorster30 10 Unities + Antwort hilfreich

Hallo Sebastian,

ich konnte zwar den Anhang nicht sehen, aber hier einige allgemeine Tipps:

- Flächen- und Volumenbereiche liefern auswertbare Berandungskanten
- Kurven auch, wenn vor der Vernetzung die Option im Hauptmenü AutoGEM->Kurven verwenden aktiviert wird

Gruß Paul

------------------
Pro/MECHANICA® verstehen lernen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vorster30
Mitglied
Student


Sehen Sie sich das Profil von Vorster30 an!   Senden Sie eine Private Message an Vorster30  Schreiben Sie einen Gästebucheintrag für Vorster30

Beiträge: 16
Registriert: 18.05.2009

erstellt am: 27. Mai. 2009 09:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hi ToTacheles

danke für deine Hilfe.
Wie sieht das denn aus wenn ich mir in der Schnittfläche (Vollschnitt)
Werte anzeigenlassen will. Da habe ich ja Keine Kurve?
Geht das überhaupt im Schnitt?

Mfg
sebastian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ToTacheles
Mitglied



Sehen Sie sich das Profil von ToTacheles an!   Senden Sie eine Private Message an ToTacheles  Schreiben Sie einen Gästebucheintrag für ToTacheles

Beiträge: 1328
Registriert: 01.04.2003

Creo Simulate 2.0 M080

erstellt am: 27. Mai. 2009 09:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Vorster30 10 Unities + Antwort hilfreich

Hallo Sebastian,

Du könntest, um die Schnittdarstellung zu vermeiden, das Modell mit einem Volumenbereich aufteilen. Dann kannst Du bei der Ergebnisauswertung den Ort (z. B. entsprechenden Volumenbereich) angeben.

Auswertung im Schnitt ist von der Wildfire-Version abhängig.

Gruß Paul

------------------
Pro/MECHANICA® verstehen lernen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vorster30
Mitglied
Student


Sehen Sie sich das Profil von Vorster30 an!   Senden Sie eine Private Message an Vorster30  Schreiben Sie einen Gästebucheintrag für Vorster30

Beiträge: 16
Registriert: 18.05.2009

erstellt am: 28. Mai. 2009 13:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Wir haben die Version WF4.
Wie soll das denn mit dem Volumenbereich gehen?
Beschäftige mich noch nicht so lange mit dem Programm.

Mfg
Sebastian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ToTacheles
Mitglied



Sehen Sie sich das Profil von ToTacheles an!   Senden Sie eine Private Message an ToTacheles  Schreiben Sie einen Gästebucheintrag für ToTacheles

Beiträge: 1328
Registriert: 01.04.2003

Creo Simulate 2.0 M080

erstellt am: 28. Mai. 2009 13:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Vorster30 10 Unities + Antwort hilfreich

Hallo Sebastian,

mit Wildfire 4 geht die Werteabfrage im Farbplot-Schnitt.
Du konntest die Pro/E-Daten zippen und hochladen.

Welche Lernunterlagen benutzt Du?
MECHANICA geht sicherlich nicht intuitiv

Gruß Paul

------------------
Pro/MECHANICA® verstehen lernen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vorster30
Mitglied
Student


Sehen Sie sich das Profil von Vorster30 an!   Senden Sie eine Private Message an Vorster30  Schreiben Sie einen Gästebucheintrag für Vorster30

Beiträge: 16
Registriert: 18.05.2009

erstellt am: 28. Mai. 2009 14:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Gehaeuse.zip


Hallo ToTacheles

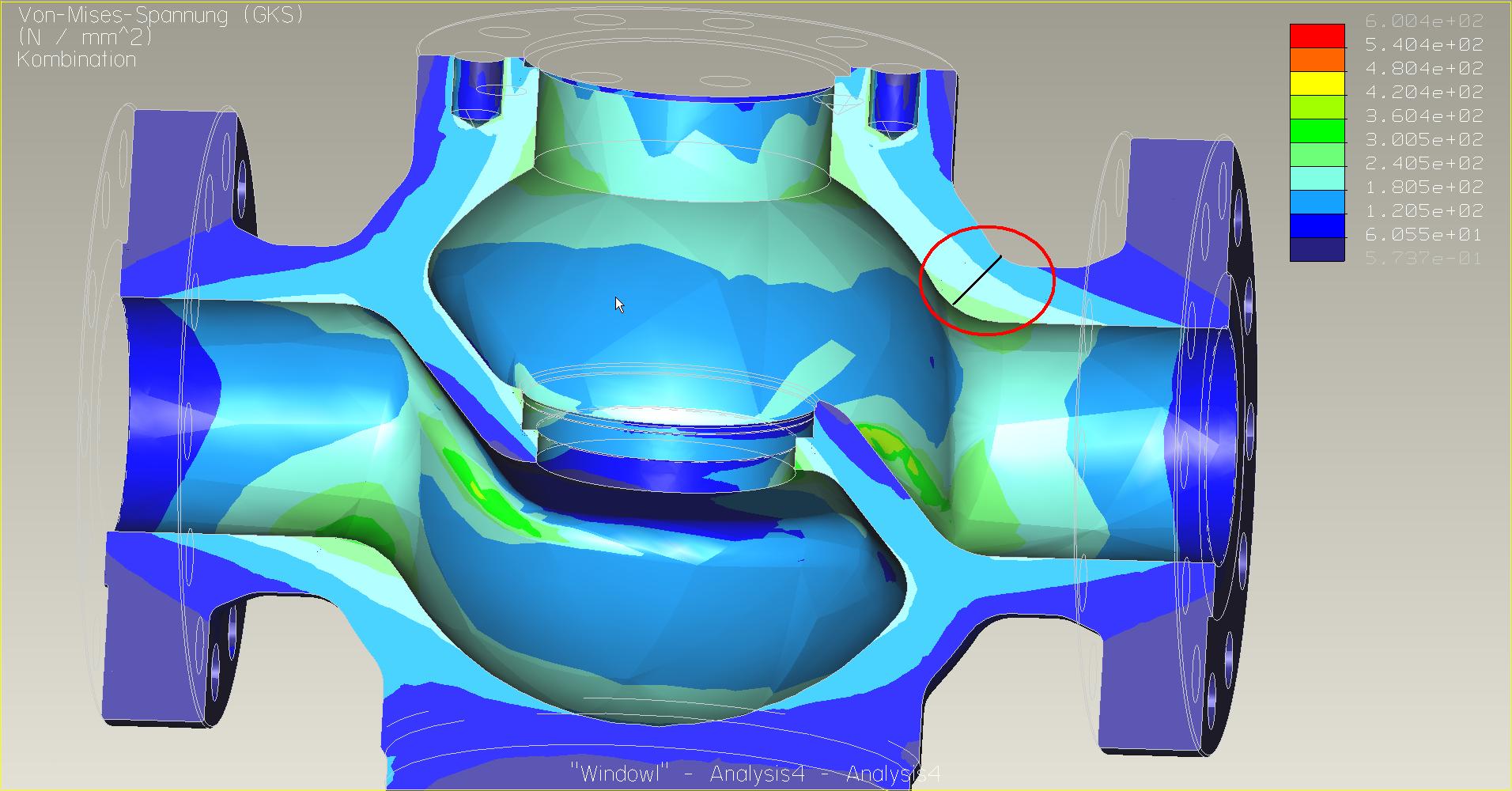

hier mal ein Bild von dem gehäuse im Schnitt. Im Kreis sollen jetzt die Spannungen entlang der schwarzen Linie bestimmt werden.
Soll für eine Festigkeitsprüfung beim TÜV vorher mal überprüft werden.
Beim Tüv arbeiten die mit Ansys da geht das, dass sie sich ein Diagramm anzeigen lassen können mit den Spannungen über den Wanddickenverlauf.

Mfg

Sebastian

[Diese Nachricht wurde von Vorster30 am 28. Mai. 2009 editiert.]

[Diese Nachricht wurde von Vorster30 am 28. Mai. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Maik Berger
Mitglied
Ingenieur

Sehen Sie sich das Profil von Maik Berger an!   Senden Sie eine Private Message an Maik Berger  Schreiben Sie einen Gästebucheintrag für Maik Berger

Beiträge: 5
Registriert: 26.05.2009

erstellt am: 28. Mai. 2009 15:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Vorster30 10 Unities + Antwort hilfreich


Spannungsverlauf.pdf


Hallo Sebastian,

man kann einfach einen Volumenbreich erzeugen, dort eine oder mehrere Kanten auswählen, die Daten anzeigen oder als Datei (z.B. *.grt) an ein Tabellenkalkulationsprogramm (z.B. Excel) oder mittels direktem Excelexport weitergeben und dann schön darstellen, wie z.B. den Verlauf aller Spannungskomponenten (siehe Bild).

MfG M. Berger

------------------
Maik Berger
http://www.tu-chemnitz.de/mb/MHT/
http://www.saxsim.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vorster30
Mitglied
Student


Sehen Sie sich das Profil von Vorster30 an!   Senden Sie eine Private Message an Vorster30  Schreiben Sie einen Gästebucheintrag für Vorster30

Beiträge: 16
Registriert: 18.05.2009

erstellt am: 28. Mai. 2009 15:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Maik Berger

das hört sich ja gut an.
Wie sieht es den´n mit Membranspannungen aus kann man die sich auch direkt anzeigen lassen.
Habe nämlich die Info das man nur bei Schalenmodellen Membranspannungen sich anzeigen lassen kann.
Problem ist nur das ich noch nicht so fit in Mechanica bin und es auch schwer ist an unterlagen zu kommen.
War gerade auch auf der HP von der tu chemnitz!
Hier im Forum ist immer die Rede von einer CD von URS Simmler, die sehr gut sein soll.
Kann man die irgendwie bekommen?

Mfg
Sebastian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
