Thema: Mechanism - Berührlinie bei Kurvenscheibenkopplung (636 mal gelesen)
|
qdriver79
Mitglied
Dipl.-Ing.
   Beiträge: 146
Registriert: 20.09.2007
|
erstellt am: 02. Dez. 2008 07:44  <-- editieren / zitieren -->   Unities abgeben:
Hallo Forengemeinde! Habe ich in Mechanismus irgendwie die Möglichkeit, auf die Berührlinie der Kopplungskörper bei einer Kurvenscheibenkopplung zuzugreifen? Würde mir gerne die Bahnkurve der Berührlinie und einzelne Komponenten davon anzeigen lassen! Vielen Dank im Voraus Edit: Ich habe vergessen hinzuzufügen: Über Messgröße definieren -> Typ: Kurvenscheibe -> Eigenschaft ... kann man sich "nur" die Schlupfgeschwindigkeit, die Krümmungen und die Eingriffswinkel angeben lassen. Habe ich da was übersehen? Tobi [Diese Nachricht wurde von qdriver79 am 02. Dez. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
solmaz
Mitglied
Design/Simulant
Beiträge: 278
Registriert: 04.10.2005 Z840-Win10
|
erstellt am: 02. Dez. 2008 07:51 <-- editieren / zitieren --> Unities abgeben: Nur für qdriver79
Hast du schon was von Spurkurven gehört, oder ist dies für dich keine Lösung ? Denn sonst könntest du mit einem vordefiniertem Punkt auf einem Teil die gesamte Bewegung
des Punktes im Raum durch eine Spurkurve definieren. (sehr hilfreich im Prinzip)  ------------------
Selam Simulationsfreund Zum Erfolg gibt es keinen Lift man muss die Treppe nehmen ! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
qdriver79
Mitglied
Dipl.-Ing.
Beiträge: 146
Registriert: 20.09.2007
|
erstellt am: 02. Dez. 2008 07:56 <-- editieren / zitieren --> Unities abgeben:
Hallo solmaz ;-) Wenn man in Mechanism das unter Eingriffswinkel versteht was ich meine könnte der Eingriffswinkel eventuell der Schlüssel zum Erfolg sein. Spurkurven kenne ich, das Problem ist nur, dass der Punkt den ich damit "verfolgen" wollen würde sich erst durch die Berührung der Kontaktkörper der KSK ergibt und nicht immer der selbe ist. Ich denke der Eingriffswinkel in Verbindung mit einer Benutzerdefinierten, berechneten Messgröße sollte hier helfen! Dennoch vielen Dank für die schnelle Antwort! Edit: Lösung gefunden: Benutzerdefinierte Messgröße, sin(Eingriffswinkel)* Rollenradius ergibt die gewünschte x-Komponente der Berührlinie. Also, mit meinem Koordinatensystem hier. Tobi [Diese Nachricht wurde von qdriver79 am 02. Dez. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
solmaz
Mitglied
Design/Simulant
Beiträge: 278
Registriert: 04.10.2005 Z840-Win10
|
erstellt am: 02. Dez. 2008 15:39 <-- editieren / zitieren --> Unities abgeben: Nur für qdriver79
Verzeih mir meine Doofheit, könntest du mir bitte einen JPG zur Verdeutlichung reinstellen, damit ich ein Bisschen klüger werde...?  Danke und schöne Grüße ------------------
Selam Simulationsfreund Zum Erfolg gibt es keinen Lift man muss die Treppe nehmen ! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
qdriver79
Mitglied
Dipl.-Ing.
Beiträge: 146
Registriert: 20.09.2007
|
erstellt am: 03. Dez. 2008 07:03 <-- editieren / zitieren --> Unities abgeben:

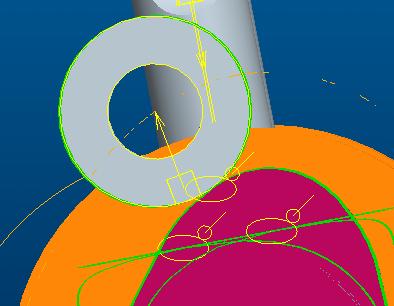

Hi solmaz. Ich hoffe es hat geklappt. Is nur ein kleiner Ausschnitt, mehr kann/darf ich leider nicht zeigen. Wenn ich das richtig interpretiert habe ist der Eingriffswinkel (Rollenseitig!) der Winkel zwischen der Bewegungsachse/Ebene (Mechanismuslager)und der Verbindungslinie Drehmittelpunkt der Rolle zu Berührpunkt Rolle/Kurvenscheibe. Mit Hilfe dieses Winkels und dem Rollenradius, Mittelpunktskoordinaten der Rolle etc. kann man dann mit den Winkelfunktionen auf die Position des Berührpunktes zurückrechnen. Edit: Sorry, hab 2D und 3D etwas durcheinandergeworfen, es ist natürlich kein Berührpunkt sondern eine Berührlinie :-) Tobi [Diese Nachricht wurde von qdriver79 am 03. Dez. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
solmaz
Mitglied
Design/Simulant
Beiträge: 278
Registriert: 04.10.2005 Z840-Win10
|
erstellt am: 03. Dez. 2008 07:38 <-- editieren / zitieren --> Unities abgeben: Nur für qdriver79
Danke Tobi für die ausführliche Erklärung, jetzt habe ich es geschnallt...  (Das ist natürlich mit einer Spurkurve nicht lösbar) Gruß aus Tirol... ------------------
Selam Simulationsfreund Zum Erfolg gibt es keinen Lift man muss die Treppe nehmen ! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
qdriver79
Mitglied
Dipl.-Ing.
Beiträge: 146
Registriert: 20.09.2007
|
erstellt am: 03. Dez. 2008 07:58 <-- editieren / zitieren --> Unities abgeben:
|
