Hallo,

ich habe eine Schubeinheit (Klotz auf zwei Schienen) und möchte hier Spannungen rauslesen die auf die Schienen wirken, wenn der Klotz durch ein (Servo/Linearmotor) bewegt wird.

Habe zuerst die Schienen ausgerichtet und diese als "fest" definiert, anschließend den Klotz pro Bohrung als "Schubgelenk" definiert (Bohrungsachse auf den Schienenachse gesetzt und bei der Translation max und min. Grenzwert gesetzt damit er nur eine bestimmte Strecke abfährt sowie eine Stahlreibung von 0.1 angenommen.
Gravitation sowie Anfangs Randbedingung sind drin.

In Mechanismus klappt alles soweit (Klotz fährt auf Schiene) nur, wenn ich die Analyse durchführe und anschließend auf "Datei -> in Struktur verwenden" gehe.. kann ich leider die Schiene nicht auswählen um in Mechanica zu sehen welche Kräfte darauf wirken.. es lässt sich nur der Klotz auswählen und dort sind alle Kräfte bei null.

Das ganze wurde in ProE WF 3.0 M020 Student Ver. konstruiert, falls sich jemand das mal anschauen möchte.

Bitte hierbei um Hilfe, d.h. falls jemand helfen kann

Danke im Voraus

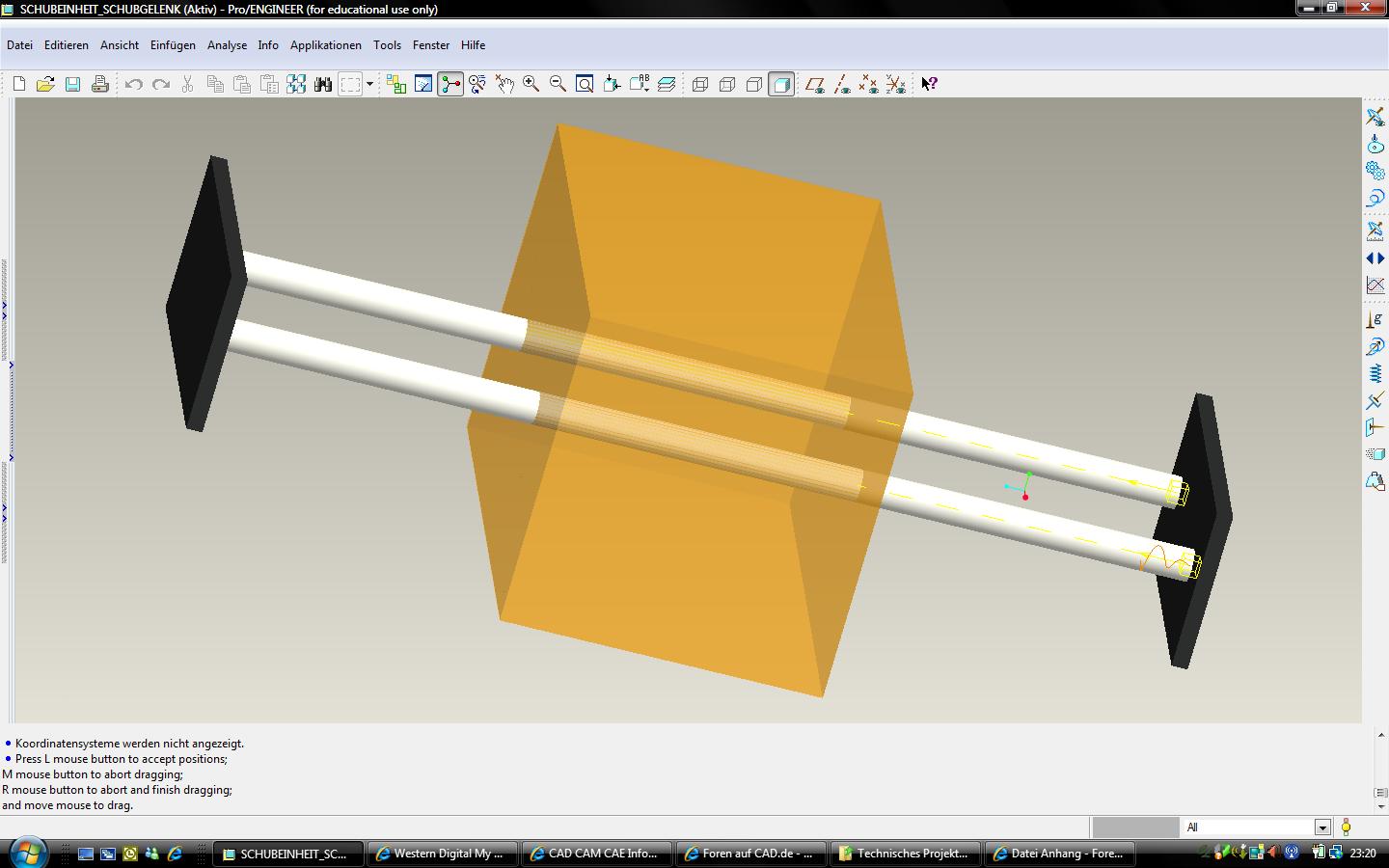

p.s. anbei Screenshot und Baugruppe als Anhang.

Danke im Voraus.
