Autor Thema:   Creo 1.0 / Hilfe ! (4007 mal gelesen)
vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 14. Okt. 2012 10:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

hallo,

könnt ihr mir eine rat geben wie ich erkennen kann wie man ein bauteil am besten/leichtesten konstruiert, wenn man eine zeichnung mit bemaßungen vor sich hat. sprich welche tools ich verwenden soll und nach welcher vorgangsweise.

im moment bin ich bei einer welle, und möchte beide seiten bemaßen, aber das programm lässt dies nicht zu, weil schon einige bemaßungen vorhanden sind...


mfg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

highway45
Moderator
Bastler mit Diplom




Sehen Sie sich das Profil von highway45 an!   Senden Sie eine Private Message an highway45  Schreiben Sie einen Gästebucheintrag für highway45

Beiträge: 6129
Registriert: 14.12.2004

CoCreate SolidDesigner und Phoenix PDM

erstellt am: 14. Okt. 2012 11:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vesp91 10 Unities + Antwort hilfreich

Könntest du dein Problem mal so formulieren, daß wir damit etwas anfangen können ?

Auf deinem Tisch liegt also eine Zeichnung und du möchtest das nachkonstruieren ?
Du hast die Welle schon fertig und machst jetzt die Zeichnung ?
Ein 3D-Modell ist schon vorhanden, aber die Abmessungen müssen noch verändert werden ?
Gewisse Abhängigkeiten im 3D-Modell schließen bestimmte Änderungen aus ?

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 14. Okt. 2012 11:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

habe eine fertigungszeichnung vor mir und muss die nachkonstruieren. bin gerade im dreh-tool und habe die kontur der welle gezeichnet. jetzt will ich die abmessungen ändern. für die rechte seite der welle hat das funktioniert, aber ich brauch auch durchmesser angaben von der linken seite (linken wellenabsatz) doch da regt sich das programm auf...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

highway45
Moderator
Bastler mit Diplom




Sehen Sie sich das Profil von highway45 an!   Senden Sie eine Private Message an highway45  Schreiben Sie einen Gästebucheintrag für highway45

Beiträge: 6129
Registriert: 14.12.2004

CoCreate SolidDesigner und Phoenix PDM

erstellt am: 14. Okt. 2012 11:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vesp91 10 Unities + Antwort hilfreich

In welcher Form äußert sich die Aufregung ?
Gibt es Fehlermeldungen ?
Wenn ja, welche ?

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 14. Okt. 2012 11:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

platzierungen und bemaßungen sind widersprüchlich. (bemaßung des durchmessers und bedingung horizontal)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 14. Okt. 2012 11:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

ich weiß auch nicht wie ich den durchmesse bemaßen soll, sondern nur den abstand von der kante zur mittellinie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Gerhard Deeg
Ehrenmitglied V.I.P. h.c. i.R.
Konstrukteur aus Leidenschaft



Sehen Sie sich das Profil von Gerhard Deeg an!   Senden Sie eine Private Message an Gerhard Deeg  Schreiben Sie einen Gästebucheintrag für Gerhard Deeg

Beiträge: 2631
Registriert: 17.12.2000

CREO - OSD - OSM
HP XW4400 - XW4600
Dell Inspiron 17E
NVIDIA QUADRO FX1500
NVIDIA Quadro FX1800
HP Mini 210 2002sg
WIN 7 Ultimate 32/64

erstellt am: 14. Okt. 2012 13:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vesp91 10 Unities + Antwort hilfreich

Hallo Matthias,

ich glaube, das ist ein Fall für PRO-E und nicht für unser System. Wenn der junge Mann seine Systeminfo ausgefüllt hätte, dann wurden wir das sofort sehen.

Schönen Sonntag noch Gruss Gerhard

------------------
Jeder erfüllte Wunsch ist ein Traum weniger
Träume sind die Sonnenstunden der Hoffnung

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 14. Okt. 2012 13:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

highway45
Moderator
Bastler mit Diplom




Sehen Sie sich das Profil von highway45 an!   Senden Sie eine Private Message an highway45  Schreiben Sie einen Gästebucheintrag für highway45

Beiträge: 6129
Registriert: 14.12.2004

CoCreate SolidDesigner und Phoenix PDM

erstellt am: 14. Okt. 2012 13:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vesp91 10 Unities + Antwort hilfreich

Systeminfo ist ausgefüllt, außerdem steht ja im Thementitel auch Creo 1, damit ist schon klar um welches CAD es geht.

Eventuell könnte uns ein Screenshot weiterbringen, der Lösung näher zu kommen.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 14. Okt. 2012 13:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

ok, hat alles geklappt. nun bin ich bei den passfedernuten. die normalen bekomme ich mit extruieren hin. aber wie funktioniert das mit den "abgeschnittenen" passfedernuten ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 14. Okt. 2012 14:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

hab es versucht zu konstruieren, jedoch kommt jz. die fehlermeldung "es darf maximal 1 schleife offen sein". habe dies im skizzierer gemacht mit 3 linien und einem kreis, den ich dann auf einen halbkreis reduzuiert habe, um somit die passfedernut zu konstruieren.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 14. Okt. 2012 14:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

wollte schon einen screenshot hochladen aber mein screenshot programm lässt mich nicht das fotos speichern

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 14. Okt. 2012 14:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

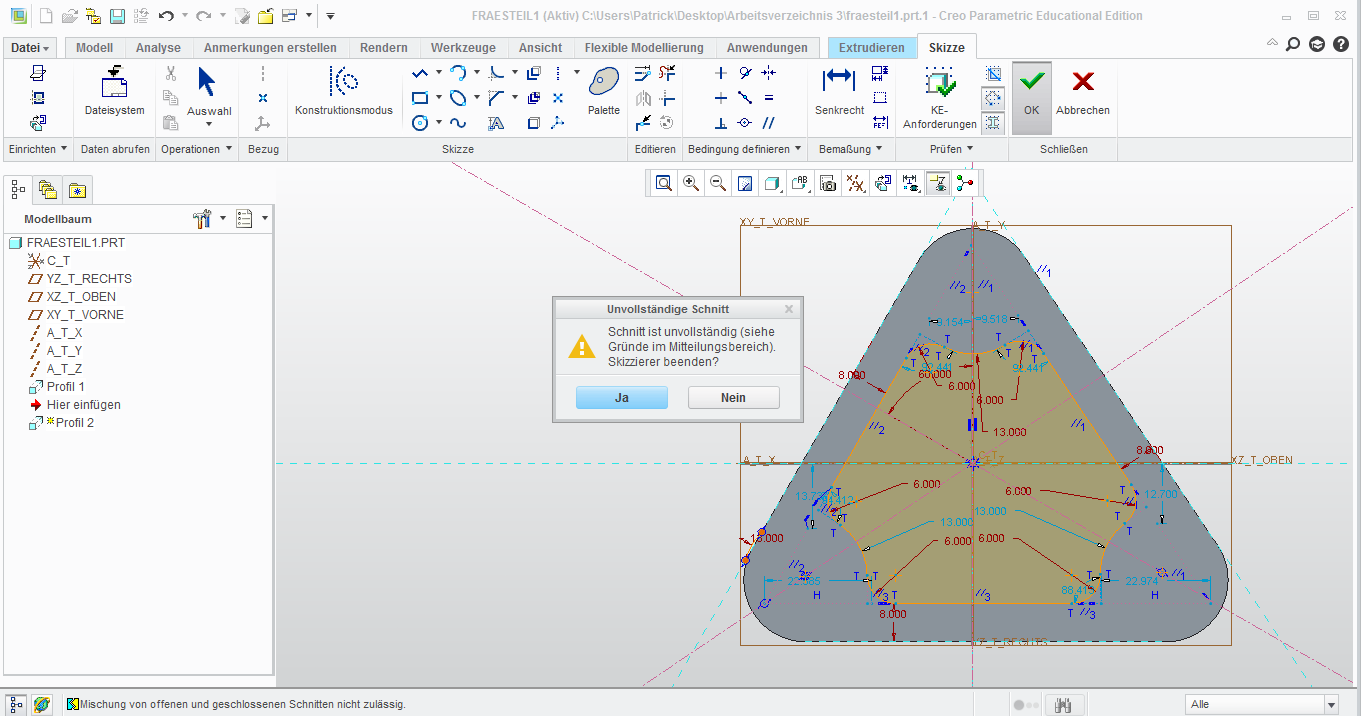

hier der screenshot

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ccmpe20
Mitglied
Maschinenbauingenieur / Allrounder


Sehen Sie sich das Profil von ccmpe20 an!   Senden Sie eine Private Message an ccmpe20  Schreiben Sie einen Gästebucheintrag für ccmpe20

Beiträge: 188
Registriert: 16.06.2009

erstellt am: 14. Okt. 2012 15:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vesp91 10 Unities + Antwort hilfreich

Ich würde die senkrechte Linie über den Absatz stehen lassen u. nicht die Kante dafür nehmen .
Desweiteren wäre es meiner Meinung nach vorteilhaft, wenn die Geometrie der Paßfedernut geschlossen ist.
Die beiden roten Kreise scheinen dies ja anzuzeigen.


Adele

------------------------------------------------
Elektrotechnik ist Glückssache !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 14. Okt. 2012 16:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

danke hab es anders geschafft. habe gleich wie bei den normalen passfedernuten auch hier ein profil erzeugt, dann habe ich auf der einer seite eine vertikale linie gezogen und den rest wegradiert. dann nur mehr material entfernt ;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 14. Okt. 2012 17:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




versteh folgende fehlermeldung nicht:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BergMax
Ehrenmitglied
Dipl.-Ing. (FH)


Sehen Sie sich das Profil von BergMax an!   Senden Sie eine Private Message an BergMax  Schreiben Sie einen Gästebucheintrag für BergMax

Beiträge: 1999
Registriert: 23.08.2005

Creo 3.0 M080
Creo 4.0 M020
STools 2017
HP z400, Win7 Prof.
Quadro 5000
DualView

erstellt am: 14. Okt. 2012 19:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vesp91 10 Unities + Antwort hilfreich

Moin,

kann es sein, dass du das ganze Programm nicht rihctig verstehst?

Die Fehlermeldung ist doch eindeutig:
Die Platzierung der Toleranz ist noch nicht vollständig.
Du befindest dich im Reiter "Modell-Refer" und hier muss noch die Platzierung eingestellt werden. Also tu's -> Gtol platzieren.

Wie wär's mit 'nem ordentlichen Lehrbuch, z.B. von "Europa Lehrmittel"?
Bald soll da auch die Version für Creo 2 kommen.

------------------
Beste Grüße,
Max

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 14. Okt. 2012 19:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

danke für die antwort. bin grad im lernen also ist bestimmt noch einiges unklar; hab auch ettliche unterlagen offen aber hab noch nix gefunden.
cad ist ein uni fach und die nutzeen heuer creo 1.0.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 16. Okt. 2012 22:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




wie ermittle ich die höhe dieses teils ?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

highway45
Moderator
Bastler mit Diplom




Sehen Sie sich das Profil von highway45 an!   Senden Sie eine Private Message an highway45  Schreiben Sie einen Gästebucheintrag für highway45

Beiträge: 6129
Registriert: 14.12.2004

CoCreate SolidDesigner und Phoenix PDM

erstellt am: 16. Okt. 2012 22:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vesp91 10 Unities + Antwort hilfreich


Steht vielleicht auf der Rückseite vom Blatt.
Dozent fragen.
Abmessen.
Schätzen.
20mm

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 16. Okt. 2012 22:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Meine vermutung: m8 bohrung: zb. m8x1 hat eine laenge von 21

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BergMax
Ehrenmitglied
Dipl.-Ing. (FH)


Sehen Sie sich das Profil von BergMax an!   Senden Sie eine Private Message an BergMax  Schreiben Sie einen Gästebucheintrag für BergMax

Beiträge: 1999
Registriert: 23.08.2005

Creo 3.0 M080
Creo 4.0 M020
STools 2017
HP z400, Win7 Prof.
Quadro 5000
DualView

erstellt am: 17. Okt. 2012 08:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vesp91 10 Unities + Antwort hilfreich

Moin,

Zitat:
Original erstellt von vesp91:
wie ermittle ich die höhe dieses teils ?

Soll das hier jetzt ein Privatbeitrag für alle deine Probleme bezüglich CAD im Allgemeinen und überhaupt werden?
Es gilt hier im Forum eigentlich: Neue Frage -> neues Thema.

Im übrigen hat die letzte Frage nicht das allergeringste mit Creo zu tun.

------------------
Beste Grüße,
Max

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

highway45
Moderator
Bastler mit Diplom




Sehen Sie sich das Profil von highway45 an!   Senden Sie eine Private Message an highway45  Schreiben Sie einen Gästebucheintrag für highway45

Beiträge: 6129
Registriert: 14.12.2004

CoCreate SolidDesigner und Phoenix PDM

erstellt am: 17. Okt. 2012 09:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vesp91 10 Unities + Antwort hilfreich

Mir ist es lieber wenn diese ganzen Minifragen, die sich meistens von selbst lösen, in diesem Privatthema bleiben würden und nicht aufs ganze Forum verstreut werden.

Außer es kommt mal ein richtiges Problem...

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 17. Okt. 2012 09:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

von mir aus ok

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 18. Okt. 2012 10:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




hab diese fehlermeldung schon ein paar mal gehabt und weiß nicht immer wie ich das änders kann:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mscharff
Mitglied
Student


Sehen Sie sich das Profil von mscharff an!   Senden Sie eine Private Message an mscharff  Schreiben Sie einen Gästebucheintrag für mscharff

Beiträge: 33
Registriert: 17.04.2012

Win7 pro
Intel Core i7
GEFORCE GT650M
8GB RAM<P>Creo 1.0 (Student)
Creo Parametric
Creo Simulate
Creo Direkt

erstellt am: 18. Okt. 2012 11:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vesp91 10 Unities + Antwort hilfreich

Du hast eine offene Skizze.
Geschlossene Skizzen erkennst du an der farblichen Hinterlegung bei dir gelb. Die Öffnungen werden mit roten Punkten gekennzeichnet, in deinem Fall links unten - die übrige Linie löschen und dann funktionierts

Zu Creo gibt es gute Lehrbücher z.B.

Creo Parametric Creo Simulate von Manfred Vogel, Thomas Ebel
oder
3D Konstruktion von Paul Wyndrops (allerdings noch Pro/E 5.0) trotzdem ist vieles ähnlich wie in Creo

beides gute Bücher und auch nicht so teuer
gibt es bestimmt in der Uni-bib

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 18. Okt. 2012 15:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

welche übrige linie ? ich muss den gelben bereich herausschneiden

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BergMax
Ehrenmitglied
Dipl.-Ing. (FH)


Sehen Sie sich das Profil von BergMax an!   Senden Sie eine Private Message an BergMax  Schreiben Sie einen Gästebucheintrag für BergMax

Beiträge: 1999
Registriert: 23.08.2005

Creo 3.0 M080
Creo 4.0 M020
STools 2017
HP z400, Win7 Prof.
Quadro 5000
DualView

erstellt am: 18. Okt. 2012 15:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vesp91 10 Unities + Antwort hilfreich




Moin,

Zitat:
Die Öffnungen werden mit roten Punkten gekennzeichnet, in deinem Fall links unten

Guckst du da...------------------------------------------------------------------------------------------------------------------------------------------------------->

------------------
Beste Grüße,
Max

[Diese Nachricht wurde von BergMax am 18. Okt. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ccmpe20
Mitglied
Maschinenbauingenieur / Allrounder


Sehen Sie sich das Profil von ccmpe20 an!   Senden Sie eine Private Message an ccmpe20  Schreiben Sie einen Gästebucheintrag für ccmpe20

Beiträge: 188
Registriert: 16.06.2009

erstellt am: 18. Okt. 2012 23:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vesp91 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von ccmpe20:
Desweiteren wäre es meiner Meinung nach vorteilhaft, wenn die Geometrie der Paßfedernut geschlossen ist.
Die beiden roten Kreise scheinen dies ja anzuzeigen.

Hättest Du besser gleich auf mich gehört  .

Adele

------------------------------------------------
Elektrotechnik ist Glückssache !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Gerhard Deeg
Ehrenmitglied V.I.P. h.c. i.R.
Konstrukteur aus Leidenschaft



Sehen Sie sich das Profil von Gerhard Deeg an!   Senden Sie eine Private Message an Gerhard Deeg  Schreiben Sie einen Gästebucheintrag für Gerhard Deeg

Beiträge: 2631
Registriert: 17.12.2000

CREO - OSD - OSM
HP XW4400 - XW4600
Dell Inspiron 17E
NVIDIA QUADRO FX1500
NVIDIA Quadro FX1800
HP Mini 210 2002sg
WIN 7 Ultimate 32/64

erstellt am: 19. Okt. 2012 09:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vesp91 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von ccmpe20:

Hättest Du besser gleich auf mich gehört   .

Adele


Immer wieder diese Besserwisser

Gruss Gerhard

------------------
Jeder erfüllte Wunsch ist ein Traum weniger
Träume sind die Sonnenstunden der Hoffnung

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 19. Okt. 2012 10:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 19. Okt. 2012 17:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






komm nach langen probieren wieder nicht weiter. ist im grunde keine verständnis frage sonder eher "warum will creo nicht so wie ich das will ?"

im anhang wie in rot wie es ausschauen soll und in grau wie es bei mir ist. es geht darum dass creo die 2. referen an das profil nicht annehmen will....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 19. Okt. 2012 17:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




hier ein genaueres bild

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Wyndorps
Ehrenmitglied V.I.P. h.c.
Ingenieur



Sehen Sie sich das Profil von Wyndorps an!   Senden Sie eine Private Message an Wyndorps  Schreiben Sie einen Gästebucheintrag für Wyndorps

Beiträge: 4439
Registriert: 21.07.2005

WF2, WF4, WF5
Creo1, Creo2, Creo3, Creo 4
Windchill 10.2 Produktiv
SUT2017 (DesignTools)

erstellt am: 19. Okt. 2012 18:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vesp91 10 Unities + Antwort hilfreich

Das sieht man doch an Deinen Bildern.

In der roten Version werden die beiden die Rippe begrenzenden Seitenflächen als Referenz verwendet. Die Rippenlinie verläuft in der Skizze zwischen den beiden Referenzenden an der offenen Seite.

In Deiner Version hast Du die Bodenfläche referenziert. Die findet aber Creo allein bei der Volumenerzeugung.

------------------
----------------

"Ich stimme mit der Mathematik nicht überein. Ich meine, daß die Summe von Nullen eine gefährliche Zahl ist."  (Stanislaw Jerzy Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 19. Okt. 2012 20:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

aso, ja dann ist der screen shot nicht ganz richtig. habe die abgeschrägte fläche auch als referenz genommen, aber wie ich die andere fläche (so wie im roten) nehmen wollte, konnte ich diese nicht auswählen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 19. Okt. 2012 20:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

so nach stundenlangem probieren und mich darüber ärgern warum ich als 2. referenz nicht das rundungsprofil um die bohrung wählen kann, bin ich zufällig auf etwas gestoßen: ich habe mir genau die richtige position ausgesucht und genau dort eine achse gelegt. somit ist die skizze für die rippe genau definiert und es hat funktioniert.


würde mich aber trotzdem interessieren wie man DIESE 2. referenz wählen hätte können ;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

U_Suess
Moderator
CAD-Admin / manchmal Konstrukteur




Sehen Sie sich das Profil von U_Suess an!   Senden Sie eine Private Message an U_Suess  Schreiben Sie einen Gästebucheintrag für U_Suess

Beiträge: 10156
Registriert: 14.11.2001

CREO 2 M250 (+SUT 2017 M041)
PDMLink 10.2 M030
NVIDIA Quadro 2000
Intel Core i7-2700K / 32GB RAM
Win 7 Prof. 64Bit

erstellt am: 19. Okt. 2012 21:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vesp91 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von vesp91:
... würde mich aber trotzdem interessieren wie man DIESE 2. referenz wählen hätte können ;-)
Das Auswählen von bestimmten Objekten zur Referenzierung ist mit Sicherheit Bestandteil von entsprechenden Lehrveranstaltungen oder Schulungen gewesen. Dort hat oder hätte man vielleicht auch mal den Unterschied zwischen Auswählen und Auswählen QSchn erwähnt und entsprechende Anwendungsfälle erläutert. Aber wozu soll man solche Nach-Klick-Stunden besuchen ...

Es ist sicher nichts schlechtes daran, wenn man versucht sich den Umgang mit einem Programm ohne (professionelle) Hilfe selbst beizubringen. Dies kann aber gewaltig schief gehen, wenn man sich dabei die falschen Wege und Lösungen einprägt.
Der von Dir genutzte Weg, weitere Bezugs-KEs einzufügen, ist sicher nicht die sinnvollste Art mit Pro/E (bzw. CREO) zu modellieren. Die notwendigen Referenzen sind ja schon vorhanden und müssen nur ausgewählt werden.

------------------
Gruß
Udo              Keine Panik, Du arbeitest mit Pro/E! Und Du hast cad.de gefunden!

Neu hier?     Verwundert über die Antworten?    Dann schnell nachfolgende Links durchlesen.
Richtig FragenNettiquetteSuchfunktionSystem-InfoPro/E-Konfig7er-Regel      • Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 19. Okt. 2012 22:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




ja war es bestimmt. hatte keine zeit dafür und muss mir alles allein beibringen. da ich aber nicht all zu viel zeit habe bin ich über jede hilfe dankbar und ich denke mir wenn jemand schon in diesem forum online ist tut es ihm bestimmt auch nicht weh mir einen tip zu geben. und DANKE für alles bisher.

also ich habe es geschafft die fehlende referenz zu setzen. nun kommt da eine fehlermeldung mit der ich nicht gerechnet habe:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 19. Okt. 2012 22:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

bin wieder selbst drauf gekommen. einige ke's sind nicht regeneriert gewesen. habe von einem früheren zwischenspeicherpunkt angefangen und nach jedem schritt regeneriert. jetzt hat es geklappt.

P.S.: BITTE schreibt keine kommentare wie: "unterlasse solche minifragen wenn du sowieso selbst drauf kommst" !

ich frage nur wenn ich nach langem probieren (meistens stundenlang) nicht weiter komme und wie gesagt fehlt mir zeit und bin daher über jeden hinweis froh der mich weiterbringt.

Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BergMax
Ehrenmitglied
Dipl.-Ing. (FH)


Sehen Sie sich das Profil von BergMax an!   Senden Sie eine Private Message an BergMax  Schreiben Sie einen Gästebucheintrag für BergMax

Beiträge: 1999
Registriert: 23.08.2005

Creo 3.0 M080
Creo 4.0 M020
STools 2017
HP z400, Win7 Prof.
Quadro 5000
DualView

erstellt am: 22. Okt. 2012 10:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für vesp91 10 Unities + Antwort hilfreich

Moin,

ich kann's mir einfach nicht verkneifen, aber statt immer wieder stundenlang herum zu probieren, solltes du diese Zeit lieber in das Lesen eines entsprechenden Lehrbuches investieren.

Da wäre die Zeit wenigstens nicht verplempert, zumal du ja eigentlich keine Zeit hast...

------------------
Beste Grüße,
Max

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

vesp91
Mitglied
Student


Sehen Sie sich das Profil von vesp91 an!   Senden Sie eine Private Message an vesp91  Schreiben Sie einen Gästebucheintrag für vesp91

Beiträge: 26
Registriert: 14.10.2012

windows 7 home premium<P>ptc creo 1.0 parametric

erstellt am: 23. Okt. 2012 08:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

genau das habe ich gemacht. so nun ist dies auch klar  wie es funktioniert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:

Anzeige: (Infos zum Werbeplatz >>)

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen

nächster neuerer Beitrag | nächster älterer Beitrag
Antwort erstellen


Diesen Beitrag mit Lesezeichen versehen ... | Nach anderen Beiträgen suchen | CAD.de-Newsletter

Administrative Optionen: Beitrag schliessen | Archivieren/Bewegen | Beitrag melden!

Fragen und Anregungen: Kritik-Forum | Neues aus der Community: Community-Forum

(c)2019 CAD.de | Impressum | Datenschutz
