Hallo liebe CAD-Gemeinde,

ich habe mir gedacht ich spreche nochmal ein Thema vor den Osterfeiertagen an.

Es bezieht sich auf die Isometrie Erstellung in Plant 3D. Wir haben einen Auftrag zur Verrohrung von einer Mehl-Teig Anlage. Hier arbeiten wir in verschiedenen Ebenen mit Mehreren Leuten.

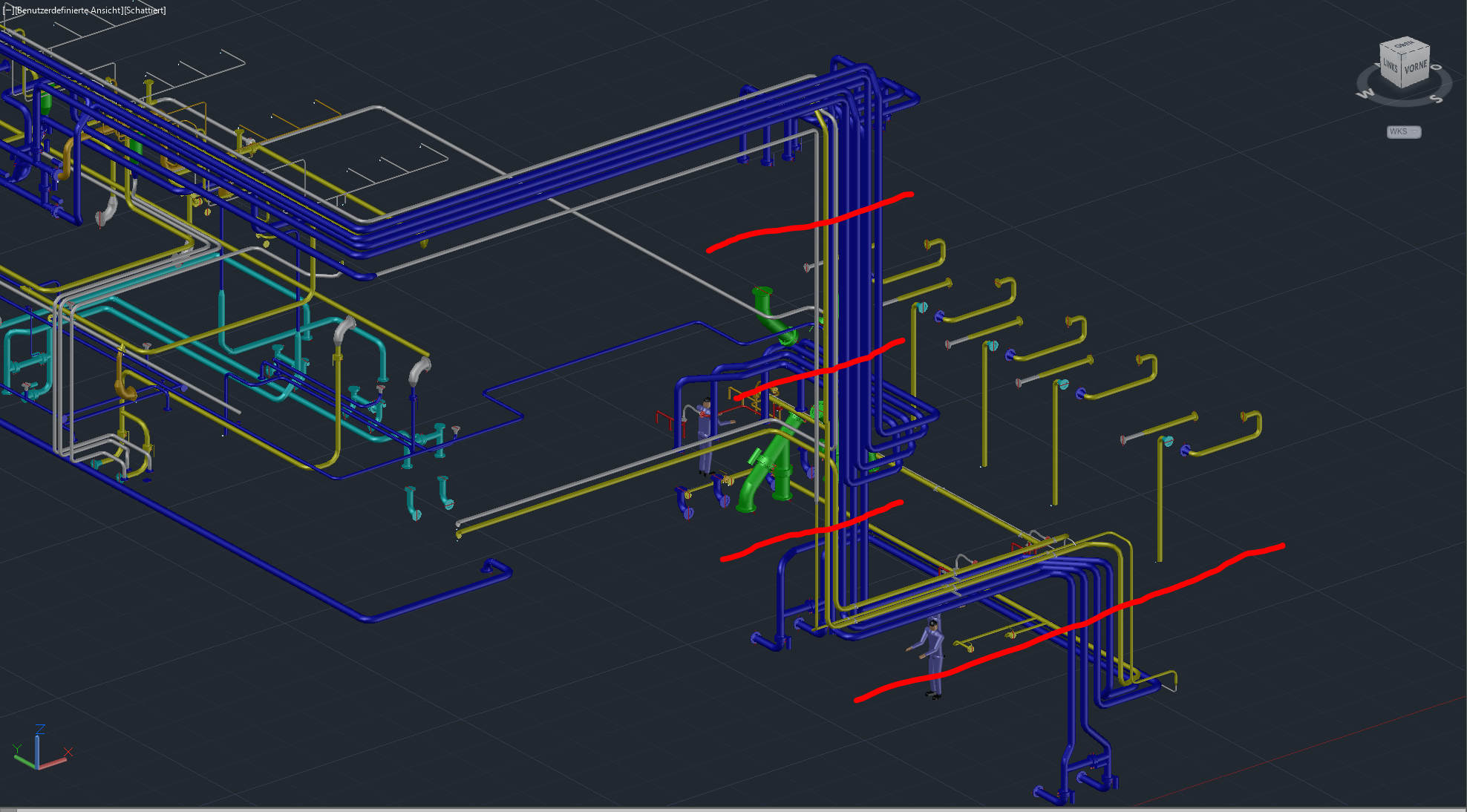

(Siehe Bild)

Nun meine Frage wenn ich in der Verrohrung die Ebene Oberhalb und unterhalb als externe Referenz einfüge und meine Rohrleitung dort anschließe, fällt der Wassertropfen fürs offene Ende weg.

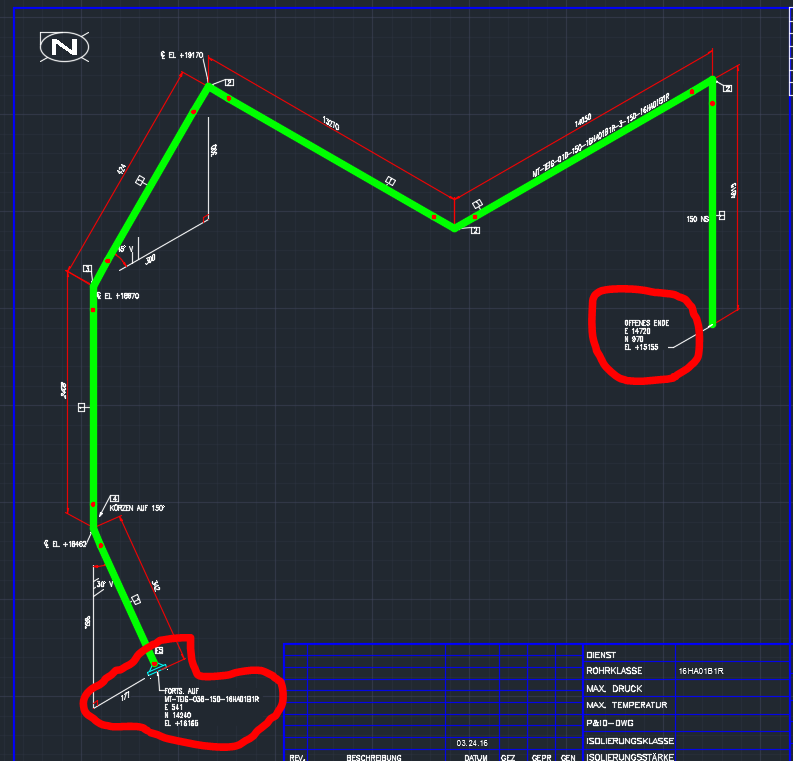

Wenn ich nun eine Isometrie erstelle zeigt er mir in der Iso bei den Bereichsübergreifenden Anschlüssen ein offenes Ende an. (siehe 2.tes Bild)

Hat sich hier ein Fehlereingeschlichen? Wenn ja, wie wird dieser behoben.

Wenn nicht, gibt es denn einen Lösungsansatz hierzu?

Vielen Dank schon mal im Voraus.

------------------
-----------------------------------------------
Gruß

Steffan

-----------------------------------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Stefan,

ich nehme mal an Plant P&ID und 3D 2016 Ext1 SP2

Alle Parameter sind in den verschidenen Bereichen gleich? (RLT-Nr, Medium, RKL, etc.)
Es wird überdie P&ID LineList gezeichnet? oder manuel ohne P&ID?
Die Ebenen bleiben IMMER als XREF verbundn und werden NICHT glöst und neu verbunden?

------------------
mfg
Hartmut

Autodesk Expert Elite

Also ich finde Unities gut ... und andere sicher auch

CAD ist ganz Einfach wann man weiß wie es geht ;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

also es ist Plnt3D Design Suite SP1.

Parameter sind in den ganzen Bereichen gleich.

Gezeichnet wird über die P&ID-Liste.

Die Xref's der Ebenen und Apparate sind gelöst worden!!!!

Wenn ich mir so das NICHT anschaue würde ich sagen das dort der Hund begraben liegt....

------------------
-----------------------------------------------
Gruß

Steffan

-----------------------------------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

sobald XREFŽs nach dem Verbinden mit der RLT glöst werden ist die Verbindung wech!!!!!
Einmal verbunden XREF nie wieder LÖSEN sonst klappt es nicht.
ALso XREF laden deine Leitung mit rechter Maustaste wählen und mit angrnzenter Komponente verbinden.
sollte funktionieren

------------------
mfg
Hartmut

Autodesk Expert Elite

Also ich finde Unities gut ... und andere sicher auch

CAD ist ganz Einfach wann man weiß wie es geht ;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

okay...

habe nun angefangen die Xrefs wieder einzuladen.

Nun bei der dritten Zeichnung, bekomme ich die Fehler Meldung über Zirkuläre Referenzen????

------------------
-----------------------------------------------
Gruß

Steffan

-----------------------------------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

XREF über ANHANG oder ÜBERLAGERUNG mit der Zeichnung verbunden?
Bitte nur ÜBERLAGERUNG sonst klappt es nicht!!!
Der Status kann im XREF Manager nachträglich geändert werden

------------------
mfg
Hartmut

Autodesk Expert Elite

Also ich finde Unities gut ... und andere sicher auch

CAD ist ganz Einfach wann man weiß wie es geht ;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Einen schönen guten Morgen,

ich hoffe eure Ostertage waren genau so ruhig wie meine....

Habe vor meinem Urlaub die ganzen Xrefs geändert auf Überlagerung.. Nun sind auch die Zirkulären Referenzen weg. Danke noch mal Hartmut.

Allerdings bekomme ich immer noch ein offenes ende angezeigt.

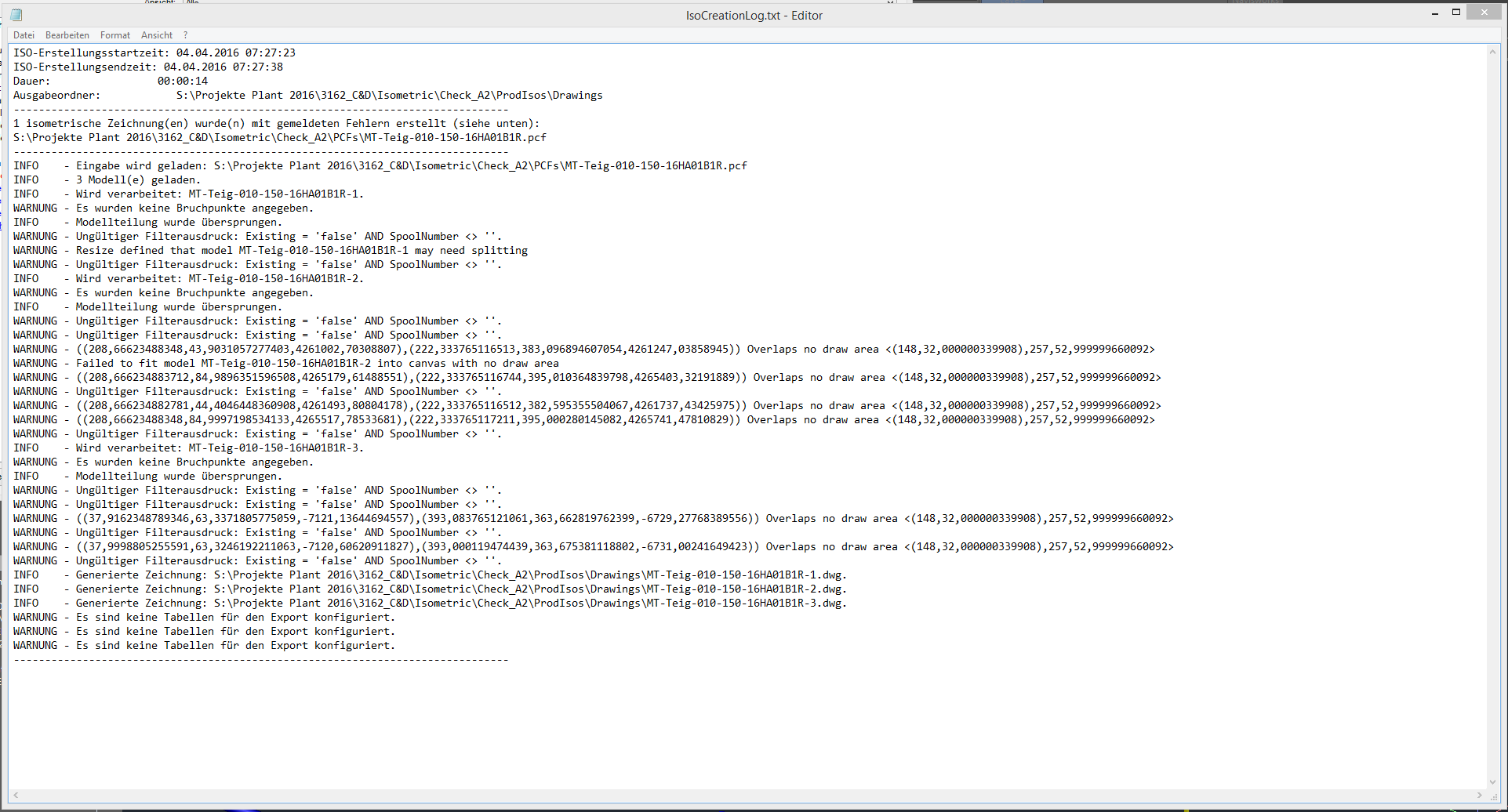

Anbei die Protokolldatei. hier wurden mir Warnungen gemeldet, vielleicht hilft das ja weiter.

Vielen Dank schon mal und einen sonnigen Arbeitstag wünsche ich.

------------------
-----------------------------------------------
Gruß

Steffan

-----------------------------------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Steffan,

die Iso Protokolldatei nutzt für dein Problem leider wenig.
Die XREF Datein waren immer in deinem Rohrleitungsmodell geladen und wurden niemals gelöst?
Kannst du mal "PLANTCONNECTIONMARKER" prüfen ob die Verbindungen zu deinem XREFŽs vorhanden sind?
Falls Wassertropfen sichtbar werden an die Verbindung mit RK und "Komponente mit angrenzender verbinden"

------------------
mfg
Hartmut

Autodesk Expert Elite

Also ich finde Unities gut ... und andere sicher auch

CAD ist ganz Einfach wann man weiß wie es geht ;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Marvin41:
Hallo Steffan,

die Iso Protokolldatei nutzt für dein Problem leider wenig.
Die XREF Datein waren immer in deinem Rohrleitungsmodell geladen und wurden niemals gelöst?
Kannst du mal "PLANTCONNECTIONMARKER" prüfen ob die Verbindungen zu deinem XREFŽs vorhanden sind?
Falls Wassertropfen sichtbar werden an die Verbindung mit RK und "Komponente mit angrenzender verbinden"

---

Der Wassertropfen wird generell angezeigt in dem Projekt.

An den Übergaben der Rohrleitung sind keine Wassertropfen vorhanden.

Die Xref Dateien habe ich nicht gelöst...

Wenn ich auf die betroffene Leitung gehe und RK mache bekomme ich die Option " Mit angrenzender Komponente verbinden gar nicht angezeigt.

------------------
-----------------------------------------------
Gruß

Steffan

-----------------------------------------------

[Diese Nachricht wurde von Epi-Zentrum am 04. Apr. 2016 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

so jetzt bin ich mit meinem Latein am Ende.
Da Ferndiagnose nicht mehr weiterhilft.

Es gibt jetzt 3 Möglichkeiten:

1. du läßt mir Dein Projekt zukommne (falls die möglich ist)
2. via Teamviewer läßt du mich auf deinen Monitor kucken umd dieses Fehlverhalten zu prüfen.
3. Autodesk Support

------------------
mfg
Hartmut

Autodesk Expert Elite

Also ich finde Unities gut ... und andere sicher auch

CAD ist ganz Einfach wann man weiß wie es geht ;-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
