Hallo gibt es eine Möglichkeit einen Schlauch auf der ISO irgendwie abzubilden? Ich nöchte an den IsoŽs aber keine Handeintragungen vornehmen. Ich gehe davon aus das es nur über Apparate Stutzen laufen wird oder?

P3D 2015 SP2

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hey Soui,

ich versuche mich mal an einer Antwort.

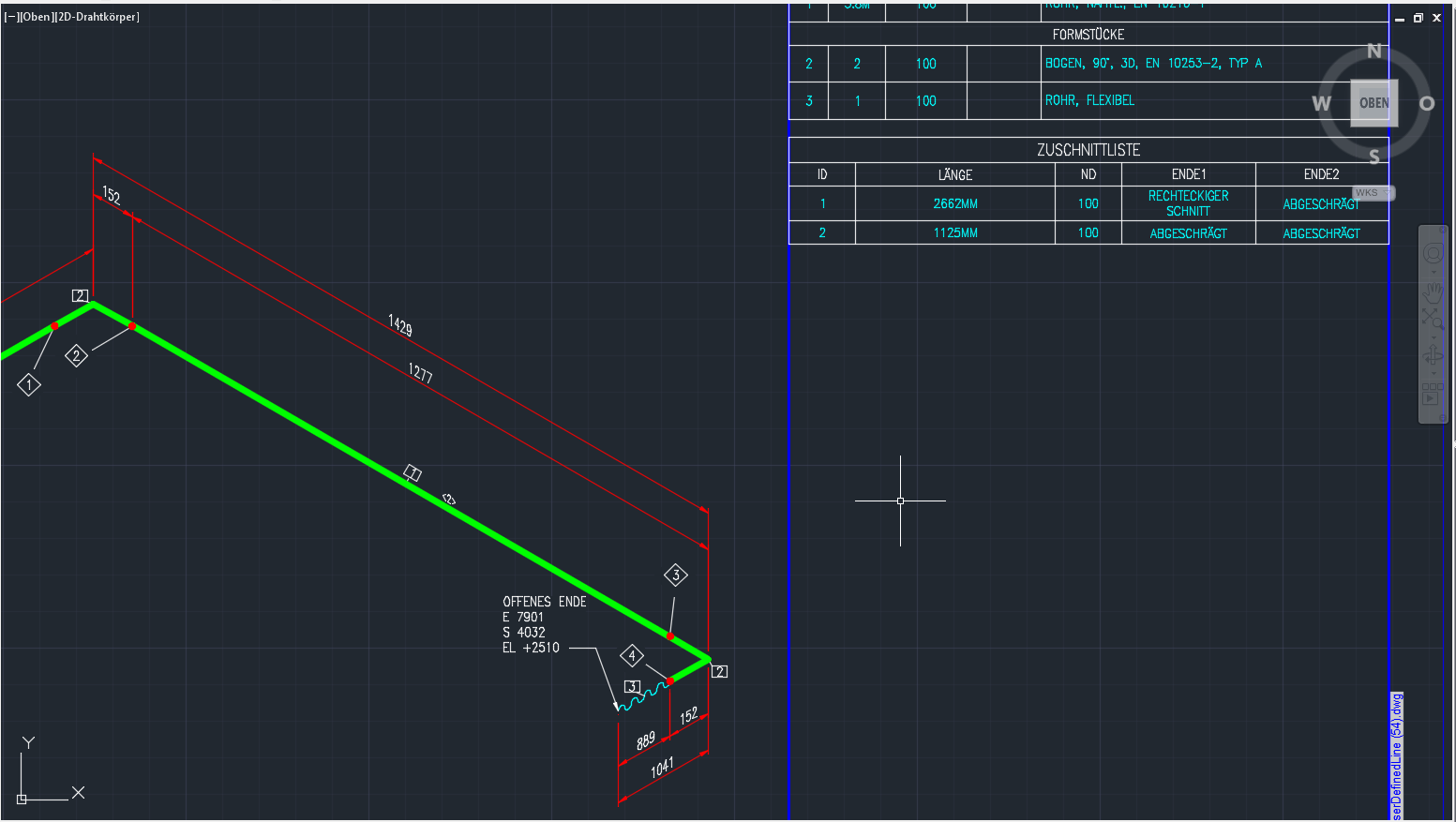

Sollte es ungefähr so wie in der angefügten ISO aussehen, dann habe ich folgende Lösung:

1. im Spec Editor neue Komponente erstellen. z.B. "PIPE".
Unter ISO-Symboltyp "MISC-COMPONENT" eintragen
Unter ISO-SKEY: den unter 2. erstellten Block eintragen (z.B: FXPL)

2. in der IsoSymbolStyles einen Block z.B. mit dem Namen "FXPL" oder "Schlauch" erstellen. In diesem den Wellenförmigen Schlauch zeichnen (mit Polylinie)

3. die "IsoSkeyAcadBlockMap.xml" um einen Eintrag erweitern, so dass der unter 1. eingetragene SKey auf den Namen des Blocks mapped (wer hat sich den Mapping-Schrott eigentlich ausgedacht)

4. Rohr/Schlauch im 3D zeichnen,

5. Iso erstellen

Insgesamt eignet sich die Methode wohl nur zum Andeuten einer Schlauchverbindung. Für echte flexible Schläuche sei leider auf folgenden Thread verwiesen: http://forum.cad.de/foren/ubb/Forum567/HTML/000268.shtml

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo BRAcaduser,

danke das habe ich mir schon gedacht das es entweder nur über Apparate oder eben mit einem SKEY angedeutet werden kann.

Danke trotzdem

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Leute muss das mal hochholen,

wir haben jetzt das Problem das der Schlauch Bestandteil der Leitung ist und nicht das letzte Element der Leitung. Zu allem Übel liegt er natürlich nicht in der Rohrachse sondern macht einen Versatz. Hat jemand dafür auch eine Lösung

------------------
Gruß
Steffen
----------------------------------------------------
Planung bedeutet, den Zufall durch den Irrtum zu ersetzen.
----------------------------------------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey Steffen,

ich kann mir zwar den Versatz im Schlauch nicht 100%ig vorstellen, aber wie wäre es, z.B. eine Reduzierung exzentrisch mit entsprechendem Versatz zu nutzen.

Zur Darstellung in der ISO kannst Du ja wieder die IsoSymbolStyles anpassen und einen spezifischen SKEY im Katalog einfügen.

Ist zwar ein bisschen quick and dirty und ich hoffe, jemand hat noch eine vernünftige Lösung, doch vielleicht hilft es für's Erste weiter.

Gruß, Constantin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

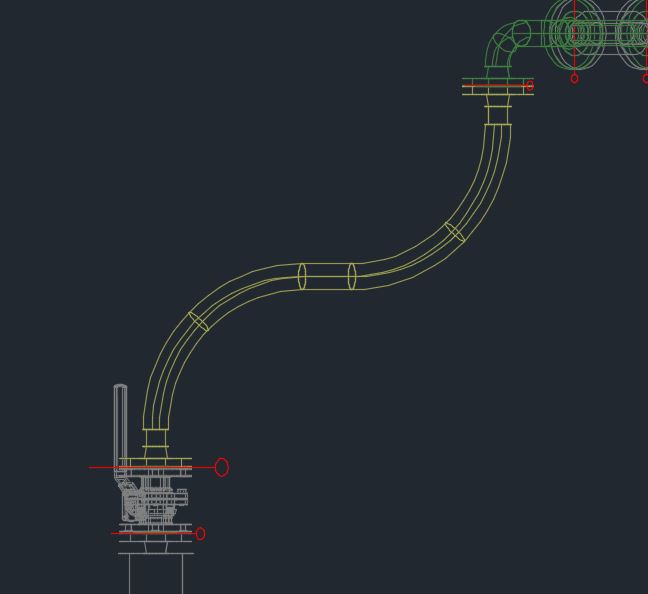

So sieht die Sache im Modell aus.

Der Kolege hat es als Inline Instrument angelegt.

------------------
Gruß
Steffen
----------------------------------------------------
Planung bedeutet, den Zufall durch den Irrtum zu ersetzen.
----------------------------------------------------
