Thema: How to: Bauteil mit Losflanschen - Anschlussart (1349 mal gelesen)

Matze2701
Mitglied
PLANTer

Senden Sie eine Private Message an Matze2701

Schreiben Sie einen Gästebucheintrag für Matze2701

Beiträge: 146
Registriert: 19.01.2012

erstellt am: 27. Mrz. 2014 12:55

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo Community,

ich habe zur Zeit mit der Scheuch Rohrklasse zu tun und sitze nun an einem Bauteil mit Losen Flanschen. Ich weiß leider einfach nicht wie ich dieses Teil definieren soll, also in den Anschlussarten und würde mich echt um ein paar kurze Tipps von euch dazu freuen.

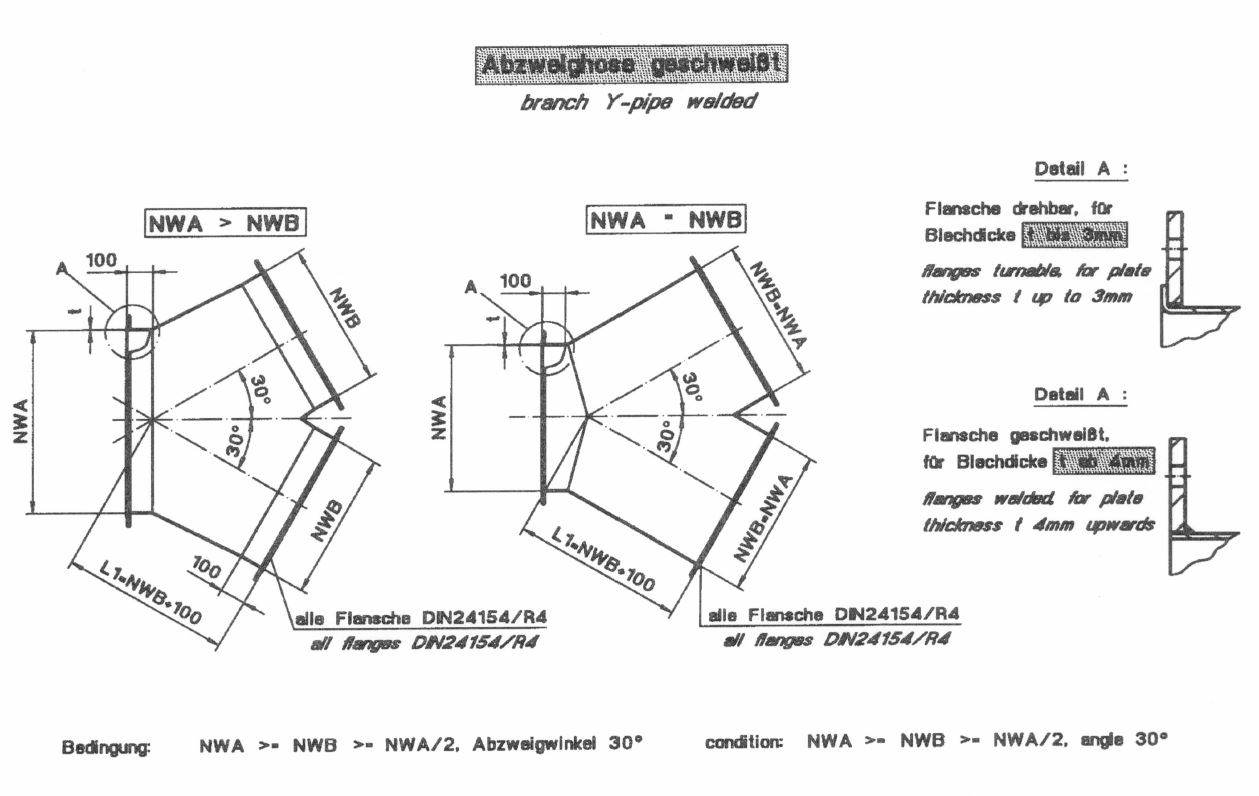

Im Anhang seht ihr ein Y Stück mit drehbaren, also losen Flanschen und mir geht es lediglich um die Anschlussart des Flansches, der Manschette und des Fittings, wie würdet ihr das richtig erstellen?

Das Y Stück alle 3 Anschlüsse BV, die Manschette 1 BV und 2 LAP??, den Flansch 1 LAP und 2 FL??
Irgendwie habe ich das leider noch nicht so geblickt in den Rohrklassen...

Grüße

Matze

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Marvin41
Moderator
Freiberufler

Senden Sie eine Private Message an Marvin41

Schreiben Sie einen Gästebucheintrag für Marvin41

Beiträge: 1505
Registriert: 13.09.2010

Dell Precision 7760
Intel(R) Core(TM) Xeon W-11955M
64GB RAM
Grafik NVIDIA RTX 4000
Windows 11 64 Bit
AutoCAD 2.6-2025
AutoCAD Advance Steel 2025
Architecture Engineering & Construction Collection
Product Design & Manufacturing Collection

erstellt am: 27. Mrz. 2014 13:20

<-- editieren / zitieren -->

Unities abgeben:

Nur für Matze2701

Hallo Matze,

willste ne Schulung in SpecEditor 2014?

Fitting:
S1 = BV
S2 = BV
S3 = BV

Manschette:
S1 = LAP
S2 = BV
(Flanschversatz nicht vergessen)

Losflansch
S1 = FL
S2 = LAP

------------------
mfg
Hartmut

Also ich finde Unities gut ... und andere sicher auch

CAD ist ganz Einfach wann man weiß wie es geht ;-)
